Aqua-Plus - PPR Rohr Montageeinheit für Wandarmaturen Fixierungsanlage

Aqua-Plus - PPR Rohr Montageeinheit für Wandarmaturen Fixierungsanlage

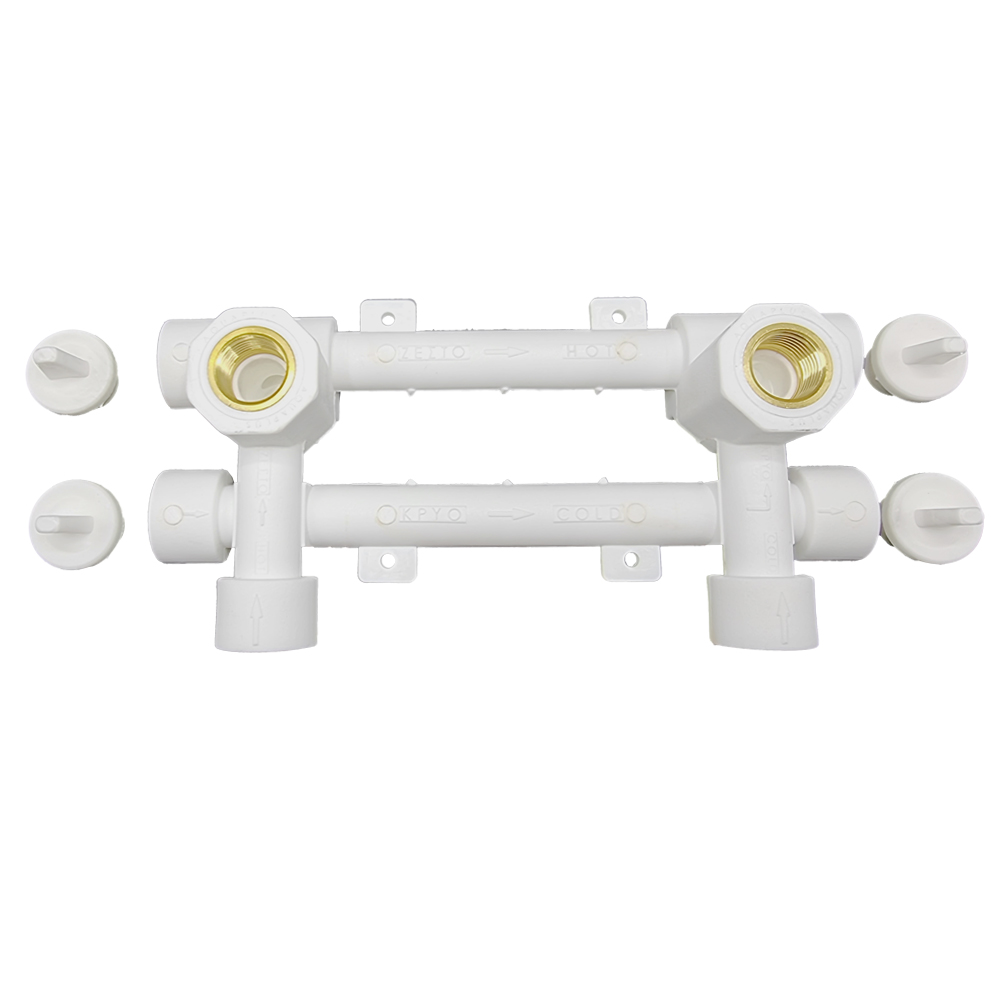

Die Aqua-Plus PP-R Armatur-Montageeinheit bietet eine innovative und flexible Lösung zur einfachen Installation von Aufputzarmaturen innerhalb eines PP-R Rohrleitungssystems. Sie ist mit allen gängigen Dusch- und Badarmaturen kompatibel und ermöglicht eine komfortable Integration in verschiedenste Installationsszenarien.

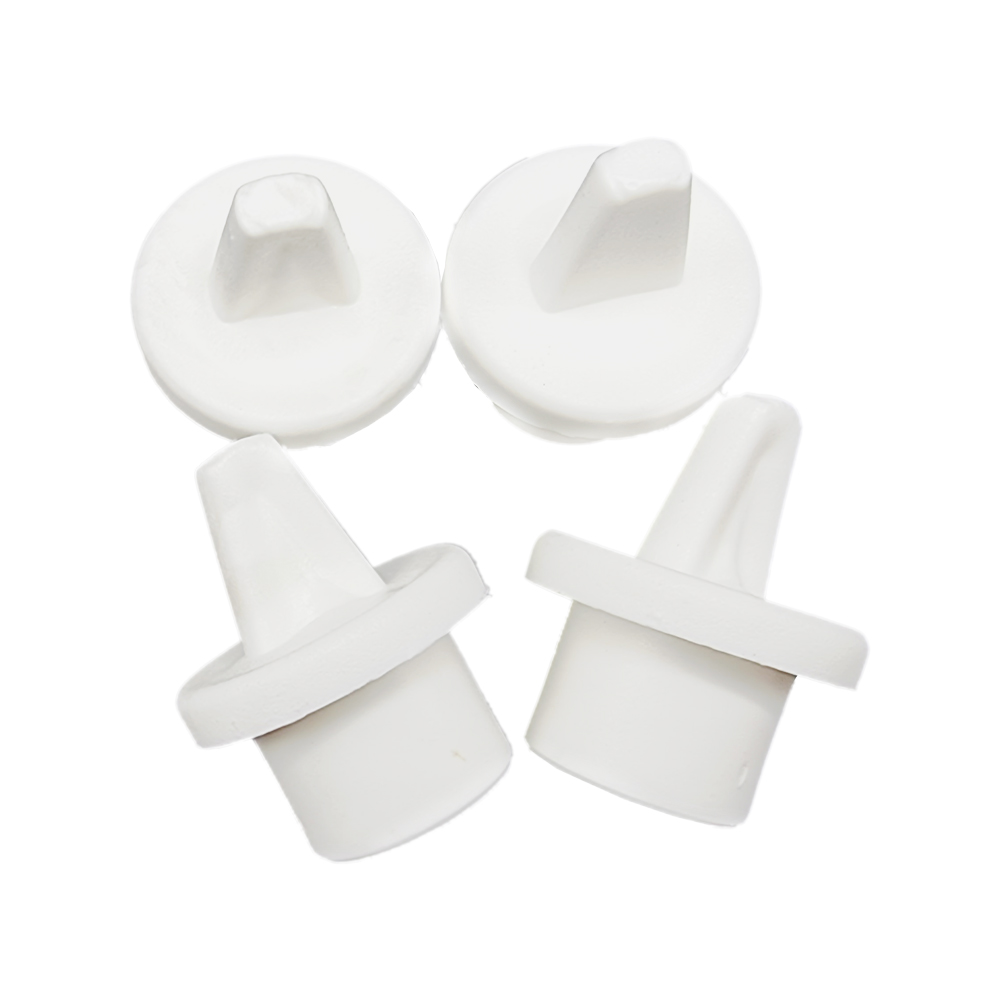

Das durchdachte Design der Montageeinheit bietet maximale Flexibilität: Die Zuleitung kann sowohl von unten als auch seitlich angeschlossen werden, wodurch die Einheit vielseitig einsetzbar ist. Zusätzlich sind separate Anschlüsse für Warm- und Kaltwasser vorhanden, und falls nicht alle Anschlüsse benötigt werden, lassen sich die überflüssigen Rohrmuffen mit den im Set enthaltenen Verschlussstopfen sicher abdichten.

Die wandseitigen Anschlüsse für Warm- und Kaltwasser sind mit 1/2" Innengewinden ausgestattet, die aus robustem, hochwertigem Messing bestehen. Der Messingeinsatz ist vollständig vom langlebigen PP-R Kunststoff ummantelt, was für eine besonders sichere und dichte Verbindung sorgt. Die Gewindegröße entspricht dem gängigen Standard für Sanitärinstallationen, sodass die für viele Armaturen benötigten S-Anschlüsse mühelos auf das 3/4" Außengewinde adaptiert werden können.

Mit der Aqua-Plus PP-R Armatur-Montageeinheit erhalten Sie ein zuverlässiges, leicht zu montierendes System, das eine langlebige und sichere Anbindung Ihrer Armaturen garantiert. Perfekt für Badezimmer, Duschanlagen und weitere Sanitärbereiche.

Vielseitig einsetzbar und sorgt für eine dauerhafte Lösung!

Die Aqua-Plus PP-R Montageeinheit ist die ideale Lösung zur einfachen Integration handelsüblicher Dusch- und Badewannenarmaturen mit Warm- und Kaltwasseranschluss. Mit einem Stichmaß von 153 mm – der Distanz zwischen den Mittelpunkten der Warm- und Kaltwasseranschlüsse – ist die Montageeinheit kompatibel mit allen gängigen Armaturen. Sie bietet die Möglichkeit, Wasserleitungen sowohl seitlich als auch von unten anzuschließen, was maximale Flexibilität beim Aufbau des Wasserkreislaufs ermöglicht. Die Montageplatte kann sowohl im Durchlauf als auch als Endabnehmer innerhalb eines PP-R Rohrsystems eingesetzt werden. Zur besseren Orientierung sind alle Anschlüsse mit Richtungspfeilen sowie den Markierungen "HOT" (für Warmwasser) und "COLD" (für Kaltwasser) versehen.

Die Aqua-Plus Montageeinheit ist optimal für Trinkwasserinstallationen geeignet und erfüllt alle relevanten nationalen und internationalen DIN- und EN-Normen. Dies umfasst die strengen deutschen Anforderungen, die durch DVGW- und SKZ-Zertifikate belegt werden, sodass die Einheit bedenkenlos für sanitäre Wasserversorgungssysteme verwendet werden kann. Sie ist für den Einsatz mit Temperaturen bis zu 95°C ausgelegt, was die Nutzung in Bereichen wie Küchen, Bädern und Heizungsinstallationen ermöglicht.

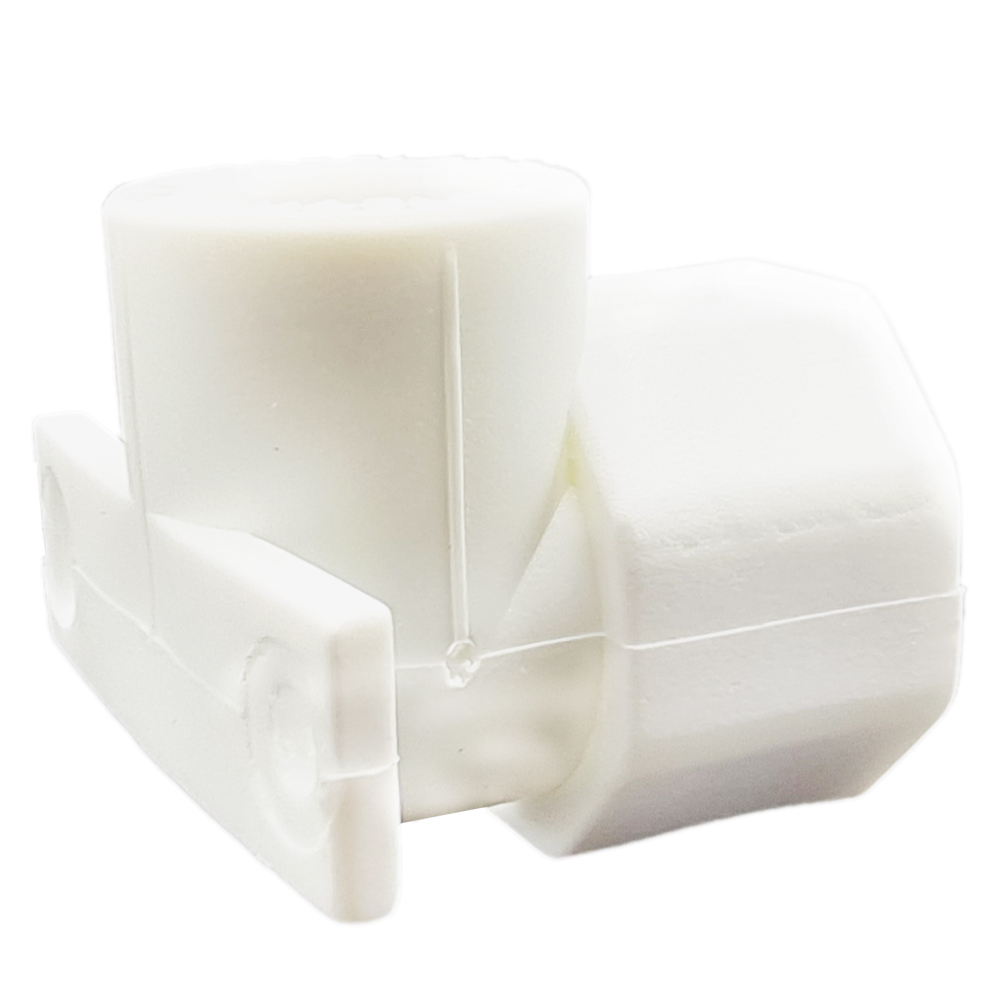

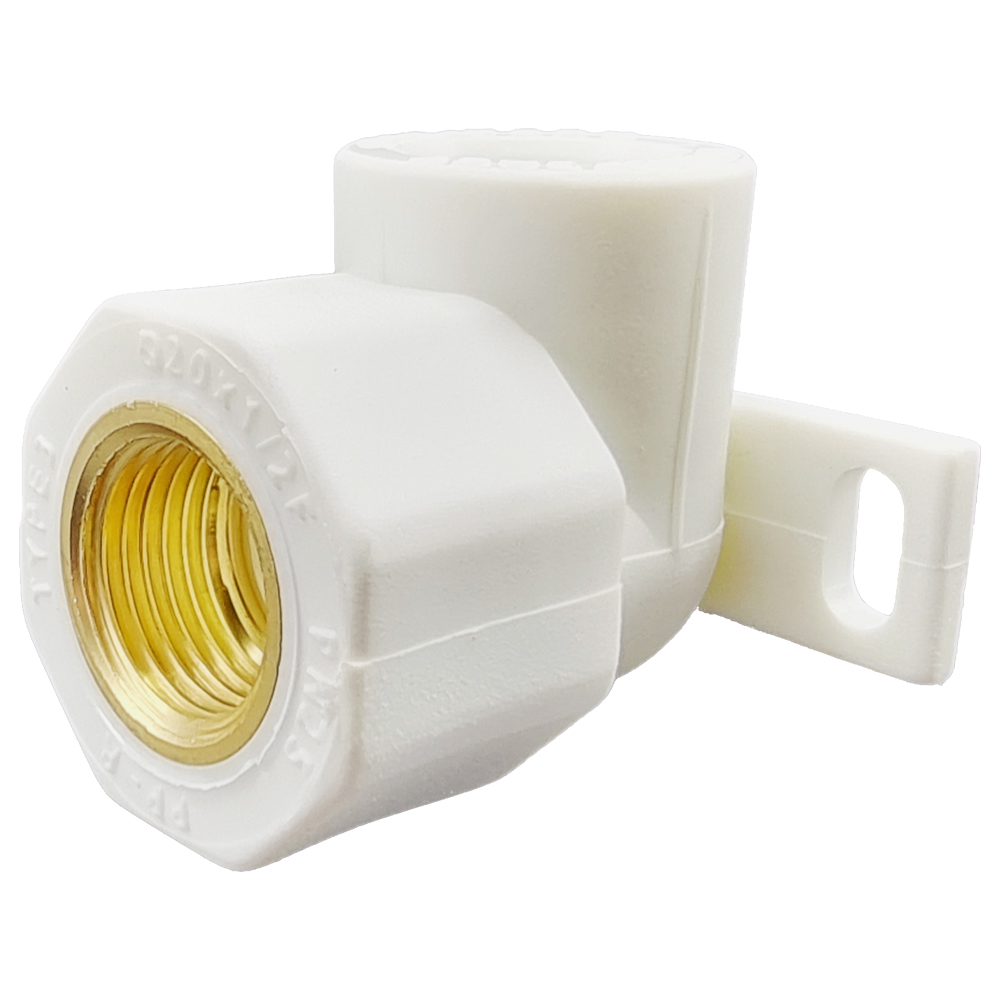

Die im 90°-Winkel angeordneten Anschlüsse bestehen aus hochwertigen Messing-Innengewinden mit einem Durchmesser von 1/2 Zoll – dem Standard in der Sanitärinstallation. Dies erlaubt den einfachen Anschluss von S-Anschlüssen, die das Gewinde auf 3/4" adaptieren, wie für viele Armaturen erforderlich. Der Messingeinsatz ist vollständig und stabil vom PP-R Kunststoff ummantelt, wodurch eine gleichmäßige Innenstruktur für einen optimalen Durchfluss gewährleistet wird. Dank der aufwendigen Verbindungstechnik bleibt das Messinggewinde fest in seiner Position und löst sich nicht, selbst wenn die S-Anschlüsse fest eingedreht werden.

Die Montageeinheit kann vielseitig verwendet werden – ob Aufputz, Unterputz oder im Trockenbau. Die vormontierten Bohrlöcher erlauben eine einfache Befestigung an der Wand, ohne dass zusätzliche Halterungen benötigt werden. Für eine robuste Verankerung können die vier Schraubpunkte verwendet werden, wobei die Bohrabstände vertikal und horizontal jeweils 80 mm betragen.

Bei der Installation kann die Einheit entweder im Durchlauf oder nur mit Zuleitungen für Warm- und Kaltwasser verwendet werden. Je nach Anforderung können die Wasserrohre von der Seite oder von unten angeschlossen werden. Die ungenutzten Anschlüsse müssen vor der Inbetriebnahme mit den mitgelieferten Verschlussstopfen verschweißt werden. Es ist ratsam, zuerst die Verschlussstopfen und anschließend die Rohre zu verschweißen, um die Handhabung zu erleichtern.

Eigenschaften der Aqua-Plus PP-R Artikel

• Robust und druckbeständig: Die Artikel bestehen aus dickwandigem, massivem Polypropylen-Random-Copolymerisat und tragen nach dem Verschweißen zu einer Druckbeständigkeit von bis zu 26 bar bei (abhängig von der Wassertemperatur).
• Lebensmittel- und Trinkwasserzulassung: Das Aqua-Plus PP-R Rohrsystem ist für den Einsatz mit Trinkwasser und Lebensmitteln zugelassen und erfüllt nationale und internationale Standards, darunter DVGW- und SKZ-Zertifizierungen.
• Hervorragende Chemikalienbeständigkeit: Geeignet für den Transport chemischer Flüssigkeiten, bleiben die Artikel auch in anspruchsvollen Anwendungen zuverlässig dicht.
• Hohe Temperaturbeständigkeit: Die Artikel sind für eine dauerhafte Wassertemperatur von bis zu 95°C ausgelegt und eignen sich optimal für Warmwassersysteme.
• Effiziente Wärmeisolierung: Dank der geringen Wärmeleitfähigkeit des Materials werden Wärmeverluste minimiert.
• Über 50 Jahre Lebensdauer: Die Artikel sind für eine Lebensdauer von über 50 Jahren ausgelegt, bei konstanten Temperaturen von 20°C bis 90°C und einem Betriebsdruck von 6 bis 26 bar. Das macht sie besonders langlebig und zuverlässig in verschiedenen Anwendungen.
• Außerordentlich hohe Korrosionsbeständigkeit: Die Arikel sind äußerst korrosionsbeständig, was sie ideal für Heizungs- und Trinkwasseranlagen sowie den Einsatz in Regionen mit sehr hartem Wasser macht. Dank der chemischen Beständigkeit des Materials gewährleisten die Kappen eine zuverlässige Abdichtung, selbst unter herausfordernden Wasserbedingungen.

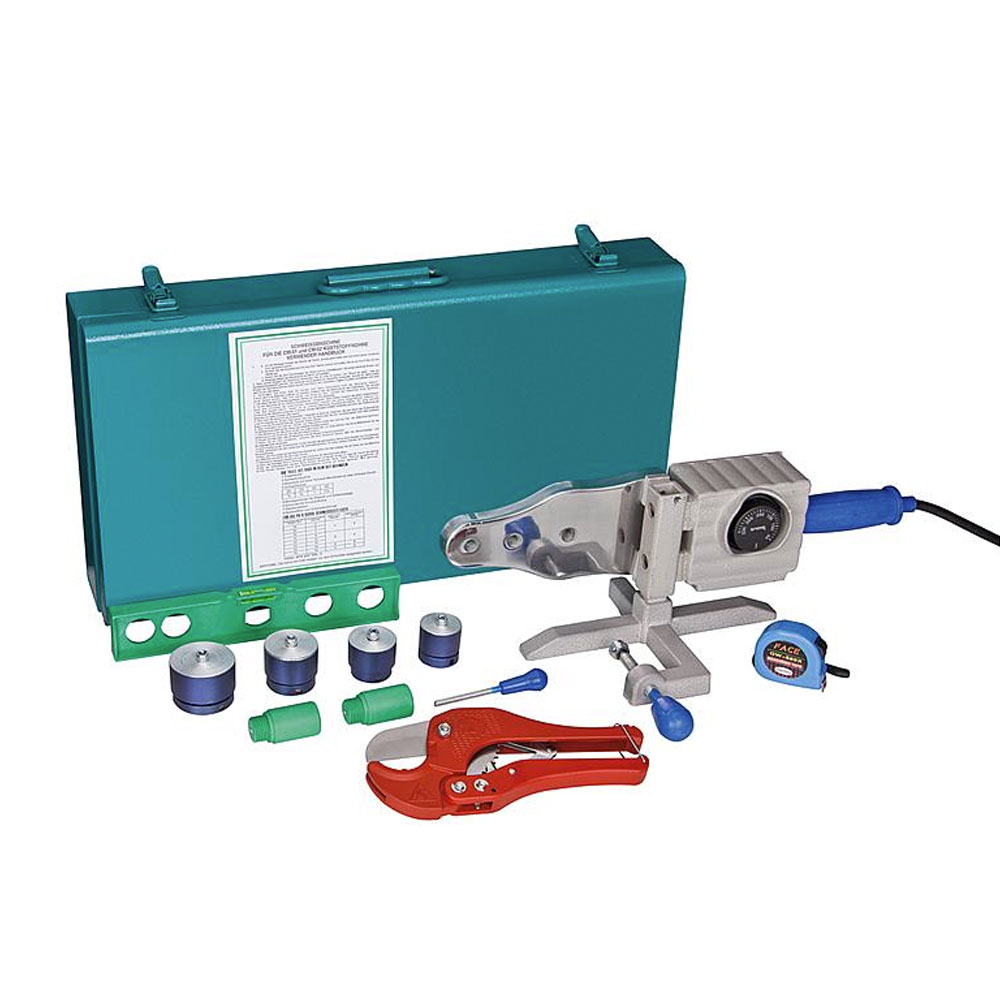

Einfache Montage durch Verschweißen

Weitere Details zur Schweißtechnik sowie Montagehinweise finden Sie in unseren Montagedatenblättern, die je nach Rohrdurchmesser spezifische Informationen zu Erwärmungs- und Abkühlzeiten enthalten.

Montageanleitung im Video: Weitere Unterstützung finden Sie auf unserem YouTube-Kanal, wo wir Ihnen in einem Montagevideo die einzelnen Schritte zur Installation anschaulich erklären.

Technische Daten
