IBC TopFix 200 - Eco 420mm - Montagesystem für PV-Anlagen auf Trapezblech

Das IBC TopFix 200 wurde speziell für die Photovoltaik-Montage auf Trapezblech-Dächern entwickelt. Es zeichnet sich durch eine einfache Installation, hochwertige Materialien und eine lange Lebensdauer aus. Dank der vormontierten Komponenten lässt sich die Montage schnell und effizient durchführen, wodurch Arbeitsaufwand und Kosten reduziert werden.

Montageanleitung – Schritt für Schritt

Schritt 1: Befestigungspunkte markieren

Die Positionen der Klemmen auf dem Trapezblech gemäß den statischen Anforderungen der PV-Anlage anzeichnen.

Schritt 2: Reinigung der Dacheindeckung

• Die Reinigung erfolgt nur an den Stellen, an denen die Trapezklemmen aufgeklebt werden.
• Die Oberfläche muss trocken und frei von Fett, Öl, Silikonfilmen und Schmutzpartikeln sein.
• Bei starker Verschmutzung empfiehlt es sich, die Fläche mit einem Reinigungsvlies leicht anzuschleifen und anschließend mit Isopropyl-Alkohol oder Aceton sowie fusselfreien Papierhandtüchern zu reinigen.

Schritt 3: Aufkleben des „Trapezsystem Eco 420 mm“

Das Trapezsystem Eco 420 mm wird an den zuvor gereinigten und markierten Stellen aufgeklebt.

Schritt 4: Verteilung des „Trapezsystem Eco 420 mm“ nach Vorgabe

Die Positionierung erfolgt gemäß den Montagevorgaben, um eine optimale Lastverteilung und Stabilität zu gewährleisten.

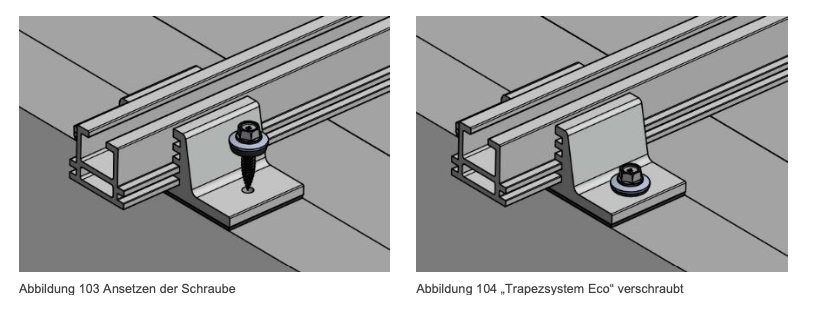

Schritt 5: Befestigung des „Trapezsystem Eco 420 mm“ mit Dünnblechschrauben

• Pro Trapezsystem Eco 420 mm werden vier Dünnblechschrauben benötigt.
• Beim Einschrauben ist darauf zu achten, dass die Schrauben sauber und korrekt gesetzt werden, um die statischen Anforderungen zu erfüllen.
• Die Schrauben werden so weit angezogen, bis die Dichtung leicht herausquillt.
• Wichtig: Die Dünnblechschrauben sind nicht im Lieferumfang enthalten und müssen separat bestellt werden.
• Für die Befestigung geeignet sind Dünnblechschrauben (5,5 × 25 mm), die für Stahl- und Aluminiumbleche mit einer Blechstärke von 0,5 mm bis 1,5 mm zugelassen sind.
• Hinweis: Eine Verwendung von Nieten, wie bei anderen Trapezsystemen, ist hier nicht möglich.

Schritt 6: Anordnung der Solarmodule

Nachdem das Montagesystem ordnungsgemäß befestigt wurde, können die Solarmodule entsprechend der Herstellerangaben montiert werden.

Technische Daten

• Material: Aluminium, EPDM
• Materialstärke: 0,5 - 1,5 mm
• Befestigung: 4 Dünnblechschrauben (5,5 × 25 mm) pro Stück erforderlich (nicht im Lieferumfang enthalten)
• Erforderliche Hochsickenbreite: 15 - 40 mm
• Erforderlicher Hochsickenabstand: 251 - 333 mm
• Hinweis: Für die Dachdichtigkeit wird keine Gewährleistung übernommen
