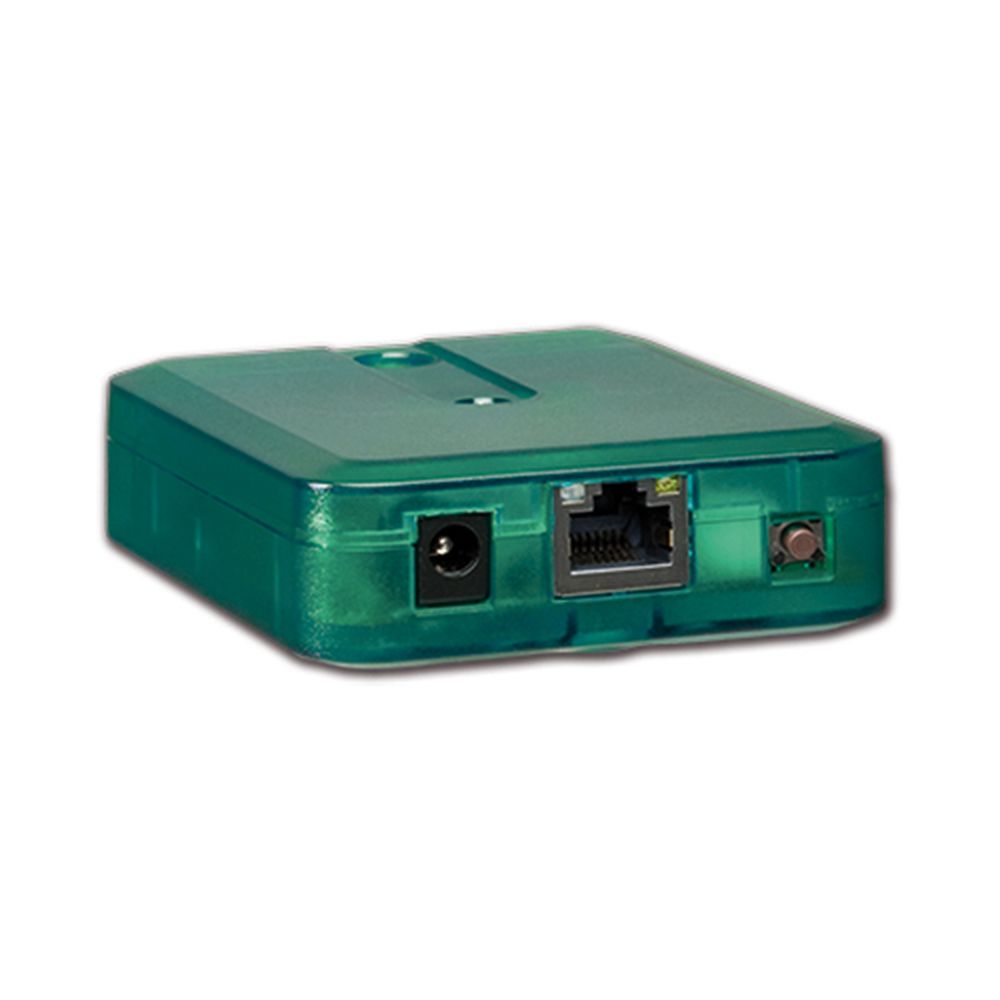

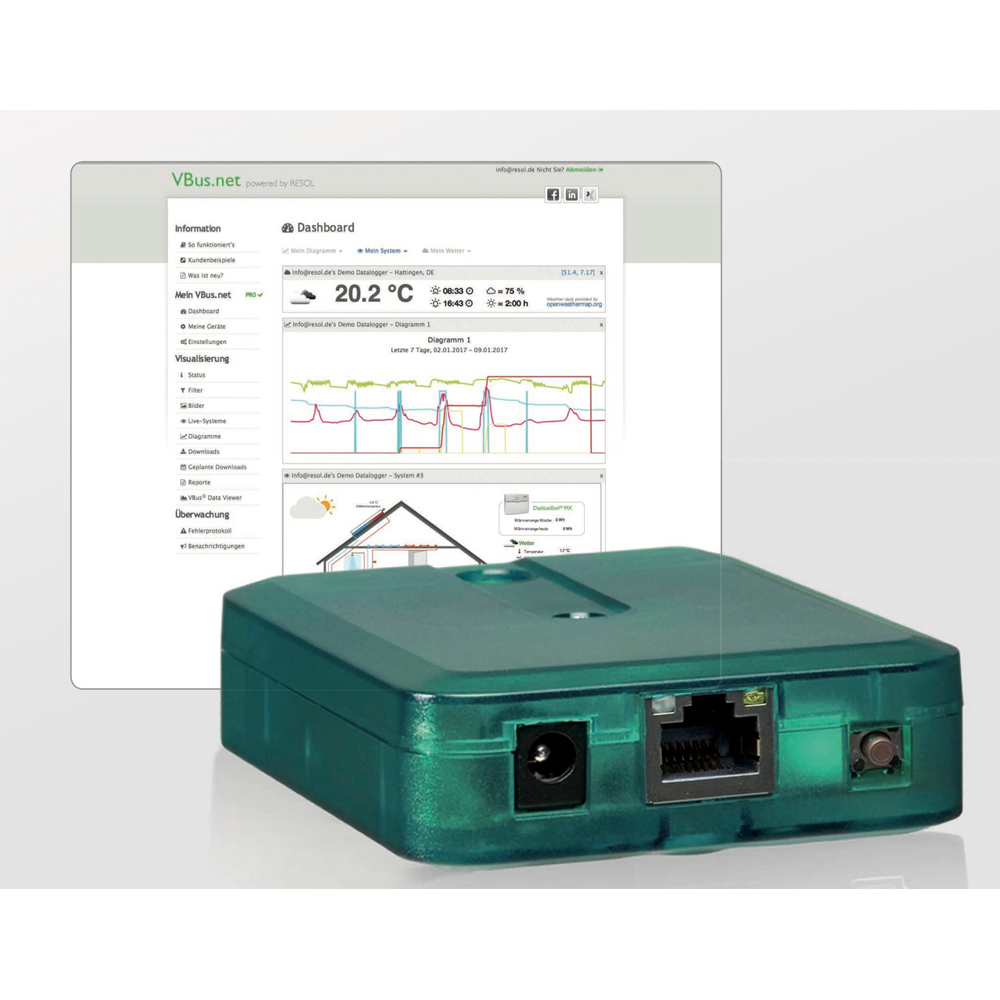

Resol Kommunikationsmodul KM2 Das Kommunikationsmodul KM2 ist die ideale Schnittstelle zwischen einem Solar- oder Heizungsregler und dem Internet. Durch die einfache und sichere Verbindung zum Internetportal VBus.net* können Anlagendaten visualisiert und beispielsweise Reporte zum Anlagenstatus per E-Mail zur Verfügung gestellt werden. Mit dem RESOL Parametisierungstool RPT ist die Parametisierung des Reglers über das Internet möglich. Vorteile - Einfacher und sicherer Zugriff auf die Anlagendaten über VBus.net*- Verwendung der VBus Touch HC App von Resol (Achtung: nicht VBus Touch für Solar)- Komfortable Anlagenparametisierung mit dem RESOL Parametisierungstool RPT möglich- Software-Updates- Preiswerte Lösung für den Fernzugriff auf den Regler- Für alle RESOL-Regler mit VBus- Einfache Installation in nur drei Schritten Technische Daten Versorgung: Eingangsspannung Steckernetzteil: 100 …240 V (50 …60 Hz) Nennstrom: 146 mA Eingangsspannung Kommunikationsmodul: 12 V DC +- 5 % Leistungsaufnahme: < 1,75 W Datenschnittstellen: RESOL VBus zum Anschluss an RESOL-Regler, 10/100 Base TX Ethernet, Auto MDIX, WLAN 2.4 - 2.4835 GHz Gehäuse: Kunststoff Montage: Wandmontage (optional) Anzeige/Display: Betriebskontroll-LED Schutzart: IP 20 / EN 60529 Schutzklasse: III Umgebungstemperatur: 0....40 °C Maße: 95 x 70 x 25 mm Inhalt: Resol Kommunikationsmodul KM2, Service CD, Netzwerkleitung, Steckernetzteil Achtung: Bei Installation der Software und Registrierung über VBus.net mit diesem Gerät erlischt die Widerrufsfrist!*Bei VBus.net dreht sich alles um die Daten Ihres Resol-Reglers. Es erwarten Sie Live-Daten Ihres Systems, personalisierte Filtereinstellungen und vieles mehr. VBus.net steht in 2 Versionen zur Verfügung: Basic (kostenlos) und PRO (39,00€/Jahr) - weitere Informationen im Datenblatt.

Resol Schnittstellenadapter VBus / USB Der Resol VBus ist ein Zweidraht-Bus, über den Resol Regelgeräte und Zusatzmodule Daten miteinander austauschen können. Diese Daten können rein informativ sein oder zu Steuerungszwecken verwendet werden. Darüber hinaus ist es möglich, VBus Zubehör mit elektrischer Energie zu versorgen, sofern ihre Stromaufnahme gering genug ist (z. B. Datenfernanzeigen); dadurch entfällt eine gesonderte Energieversorgung dieser Geräte.Die Resol Geräte der neueren Generation besitzen Anschlussmöglichkeiten für den VBus. Die Verbindungen untereinander werden dabei einfach mit jeweils zwei verdrillten Adern (z. B. Klingeldraht) hergestellt.Der neue VBus / USB Adapter bildet die Schnittstelle zwischen Regler und PC. Ausgestattet mit einem Standard-Mini-USB-Port ermöglicht er die schnelle Übertragung, Darstellung und Archivierung von Anlagendaten sowie die Parametrisierung des Reglers über den VBus mithilfe der Resol Servicecenter Software. Eine Vollversion der speziellen Software Resol Servicecenter ist im Lieferumfang enthalten. Vorteile - USB 2.0 kompatibel- Mit Mini USB-B-Buchse- Fernparametrisierung des Reglers über VBus (siehe unten)- RSC-Software-Vollversion auf CD-ROM inklusive Technische Daten Gehäuse: KunststoffSchutzart: IP20 / DIN EN 60529Abmessungen: 95x70x25mmSchnittstellen: VBus zur Verbindung mit dem Regler, Mini USB-BVersorgung: über Resol VBus Fernparametrisierung folgender Regler In Verbindung mit dem Parametrisierungstool RPT von Resol können aktuell die folgenden Resol Regler parametrisiert werden:• DeltaSol BS/2 V2• DeltaSol BS/4 V2• DeltaSol BS Plus V2• DeltaSol BX• DeltaSol MX (1.09) Das Parametrisierungstool wird von Resol zum Download angeboten.

Resol Raumbediengerät RCP12 Das Resol Raumbediengerät RCP12 dient der komfortablen Einstellung der Heizkreislinie des Reglers vom Wohnraum aus. Der integrierte Sensor erfasst die Raumtemperatur. Der zusätzliche Betriebsartenschalter ermöglicht eine schnelle Umschaltung vom Automatikbetrieb, z.B. in den Nachtbetrieb. Raumbediengerät zum Anschluss an DeltaSol MX und Heizungsregler DeltaTherm HC (ab Version 2.0). Technische Daten des Resol Fernversteller RCP12 Geeignet für: DeltaTherm HC und DeltaSol MXGehäuse: ASAMontage: AufputzmontageSchutzart: IP 30 gemäß EN 60529Umgebungstemperatur: -35 ... +70°CMaße: 84,5 x 84,5 x 25 mm

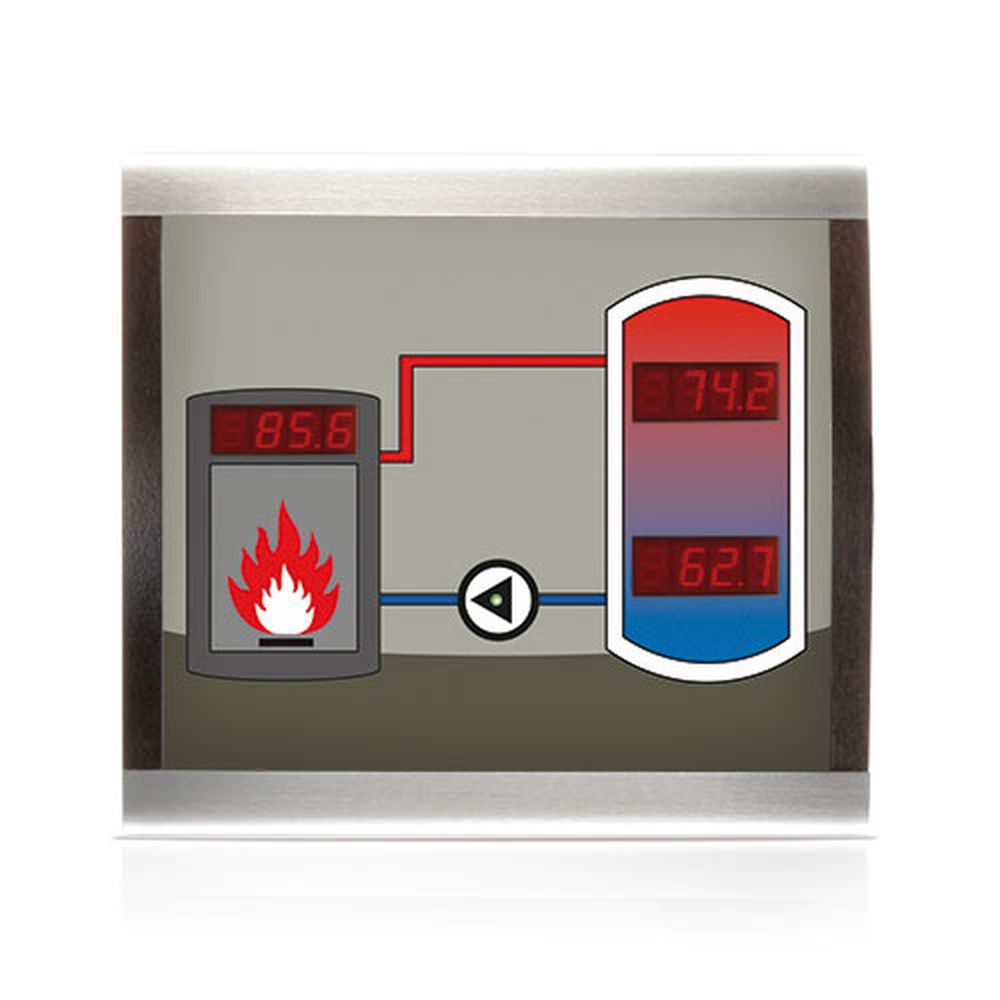

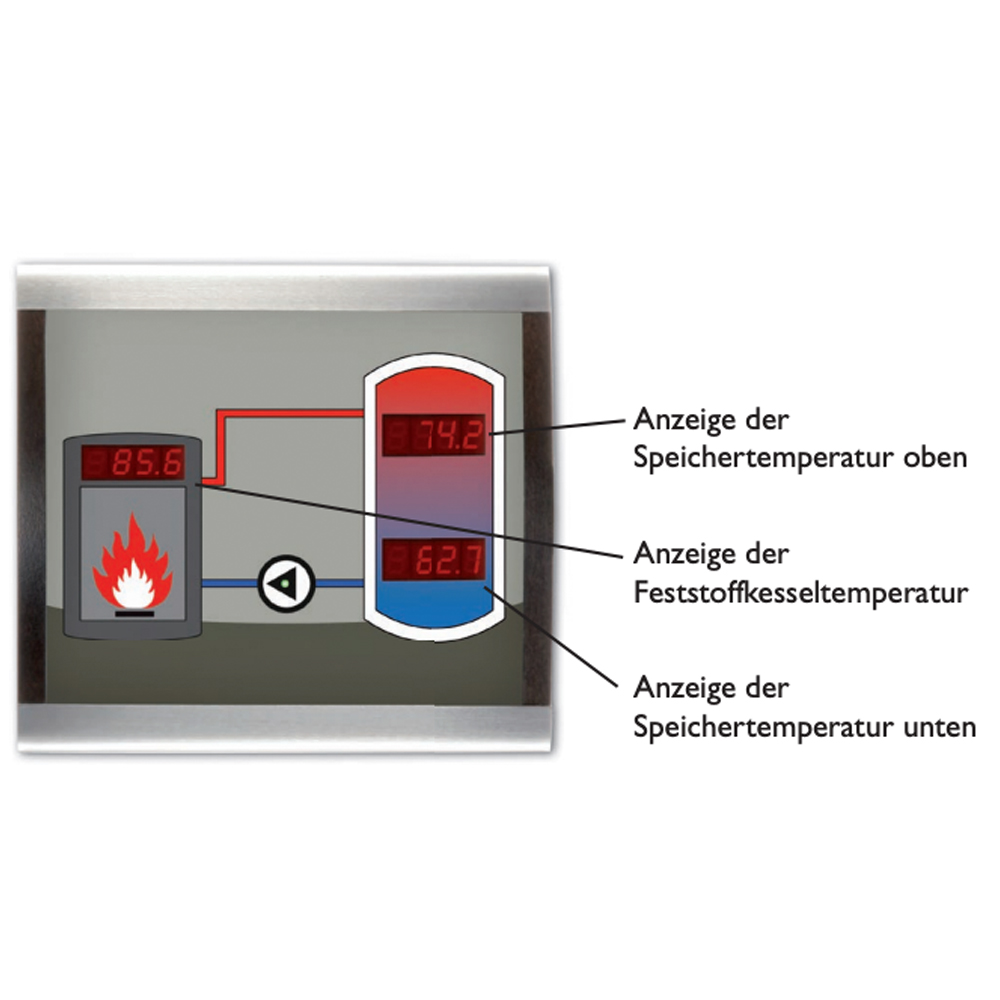

Resol Smart Display SDFK Das Resol Smart Display SDFK dient der Visualisierung der vom Regler ausgegebenen Daten. Das Smart Display SDFK visualisiert im Heizungsbereich die Feststoffkessel- und Speichertemperatur oben bzw. unten sowie den Pumpenstatus.Nur für Resol DeltaTherm FK Regler geeignet. Umprogrammierung auf andere Steuerungen gegen Aufpreis möglich. Vorteile des Resol Smart Display SDFK - Visualisierung von Feststoffkessel- und Speichertemperatur oben/unten sowie dem Pumpenstatus- Drei 4-stellige 7-Segment-LED Anzeigen sowie eine zweifarbige LED rot/grün (SDFK)- Hochwertiges Design- Einfacher Anschluss und Versorgung über Resol VBus- °C- oder °F-Darstellung Technische Daten des Resol Smart Display SDFK Gehäuse: Edelstahlrahmen mit HolzelementenSchtuzart: IP20 (geeignet für trockene Räume)Schutzklasse: IIIDisplay: Numerische 7-Segment-LED-Anzeigen, zweifarbige LED rot / grünSegmentgröße: 7,5 x 10 mm, 10°-ZiggerneigungUmgebungstemperatur: 0 ....40°CAbmessungen: 150 x 165 x 24mmVersorgung / Datenschnittstelle: Resol VBus Achtung: funktioniert nur in Verbindung mit Resol FK Regler, andere Regler auf Anfrage möglich

Resol Alarmmodul AM1 Das Resol Alarmmodul AM1 dient der Signalisierung von Anlagenfehlern Ihrer Solarthermieanlage. Das Resol Alarmmodul wird an den VBus des Solarreglers angeschlossen und gibt über eine rote LED ein optisches Signal aus, wenn ein Fehler auftritt. Das Resol Alarmmodul AM1 verfügt darüber hinaus über einen Relaisausgang, der die Aufschaltung auf eine Gebäudeleittechnik ermöglicht. Somit kann im Fehlerfall eine Sammelstörmeldung ausgegeben werden. Abhängig von Solarregler und Sensorik können unterschiedliche Fehler z.B. Sensorausfälle, Über- oder Unterdruckfehler sowie Durchfluss-, bzw. Trockenlauf-Fehler angezeigt werden.Das Resol Alarmmodul AM1 stellt sicher, dass auftretende Fehler in Ihrer Solarthermieanlage schnell erkannt und somit beseitigt werden können, auch wenn sich der Solarregler und die Anlage an schlecht zugänglichen oder weiter entfernten Orten befinden. So werden Ertragsstabilität und Betriebssicherheit der Anlage optimal gewährleistet. Vorteile des Resol Alarmmodul AM1 - Zuverlässige Fehlersignalisierung durch extrahelle LED- Aufschaltung auf eine Gebäudeleittechnik möglich- Versorgung und Ansteuerung über Resol VBus- Stabiles und wetterfestes Gehäuse in herausragendem Design- Einfache Montage Technischen Daten des Resol Alarmmodul AM1 Ausgänge: 1 potenzialfreies RelaisSchaltleistung: max. 30 V (DC), 1A; 125 V (AC), 0,5 AVersorgung: Resol VBusDatenschnittstellen: Resol VBusGehäuse: KunststoffMontage: WandmontageAnzeige/Display: 1 LEDSchutzart: IP 54Umgebungstemperatur: -25 bis 70°CMaße: 111x68x40 mm
