Resol Pumpensignalwandler PSW Premium

125,00 €*

Inhalt: 1 Stück

Sofort versandfertig, Lieferzeit ca. 1-5 Werktage**
Aktueller Lagerbestand: 4 Stück - größere Mengen mit Lieferzeit bestellbar

Produktnummer: 18001090

EAN: 4260274836323

Hersteller-Nr.: 18001090

Gewicht/Volumengewicht: 0.85 kg

Produktinformationen "Resol Pumpensignalwandler PSW Premium"

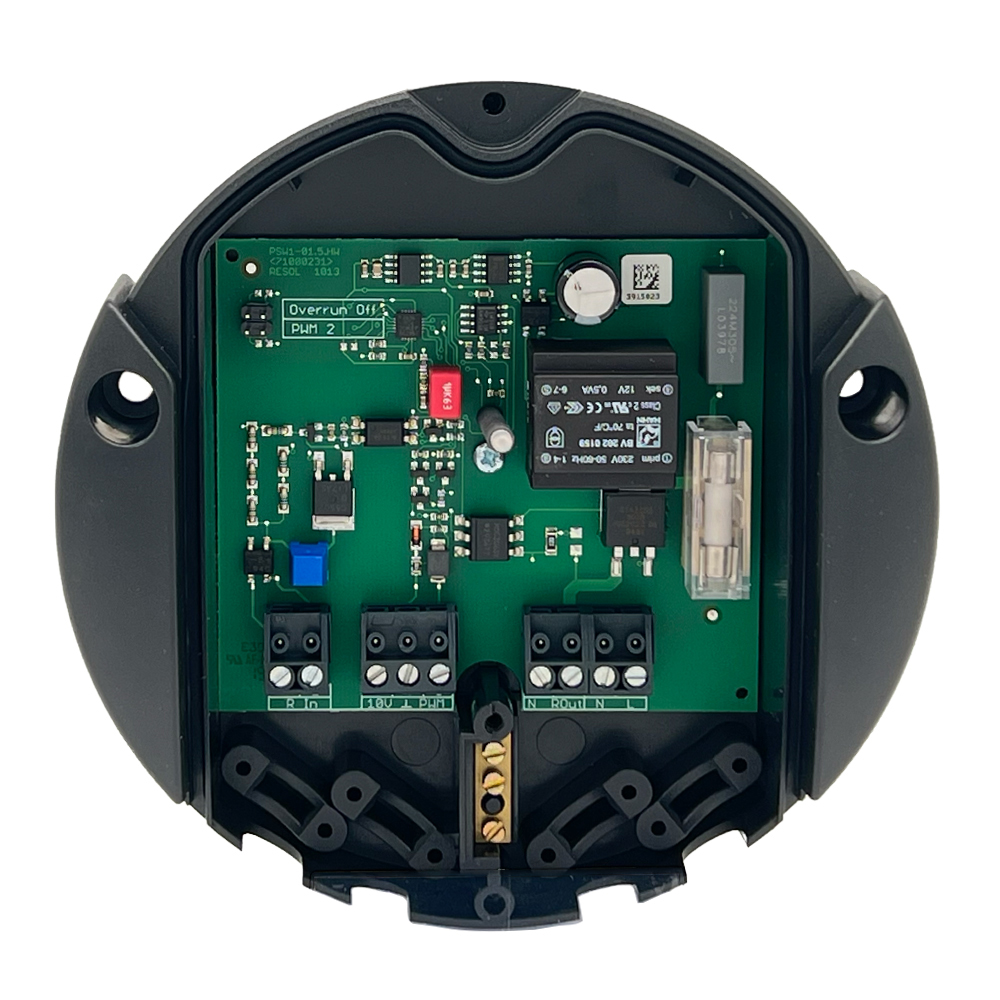

Resol Pumpensignalwandler PSW Premium

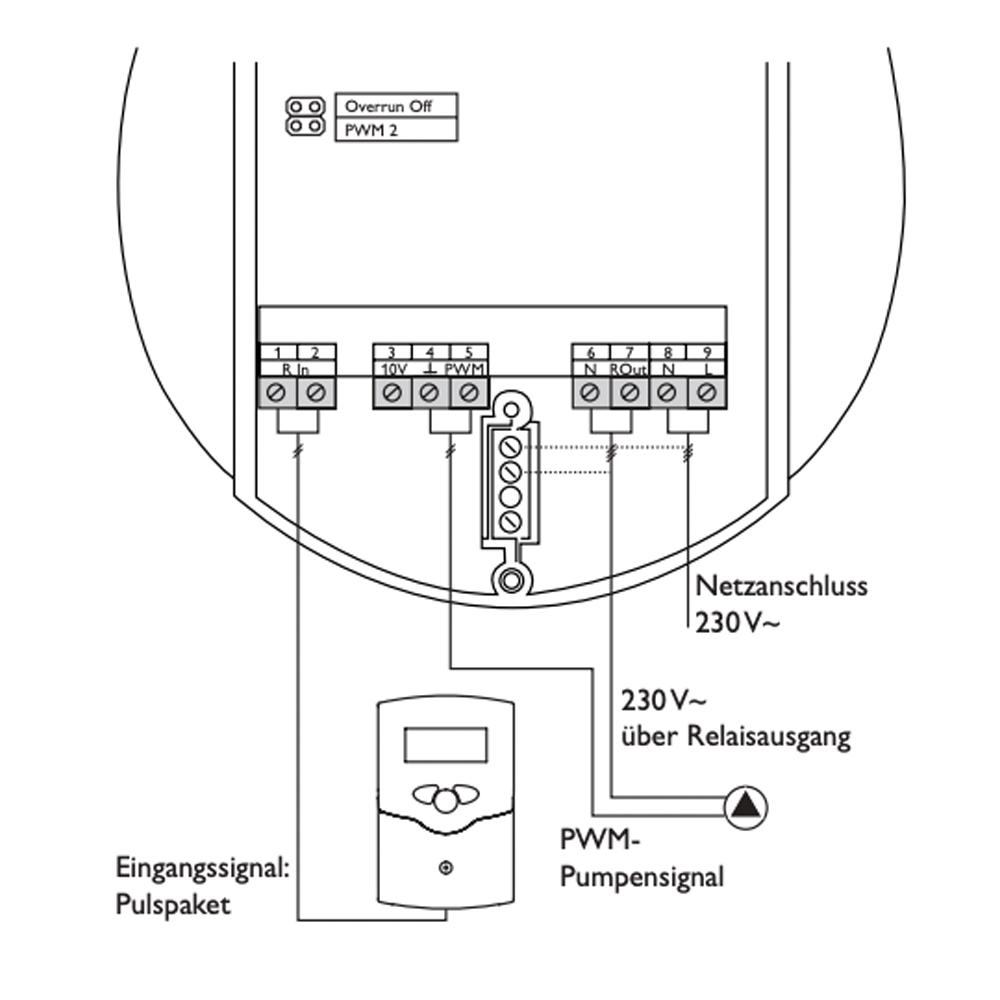

Der Pumpensignalwandler PSW Premium erlaubt den Anschluss drehzahlgeregelter Hocheffizienzpumpen mit PWM- oder 0-10-V-Steuereingang an Regler ohne entsprechenden Ausgang. Er dient dazu, bei einem Pumpenwechsel ohne Regleraustausch die drehzahlgeregelte Ansteuerung der Pumpe zu gewährleisten. Der PSW Premium gleicht im Funktionsumfang dem PSW Basic, ist aber zusätzlich mit einem Relaisausgang für die Spannungsversorgung der Pumpe ausgestattet. Darüber hinaus verfügt er über eine Nachlauffunktion, um die Schalthäufigkeit der Hocheffizienzpumpe zu reduzieren.

Vorteile des Resol Pumpensignalwandler PSW Premium

Für Solar- und Heizungspumpen
Ausgangssignal PWM oder 0-10 V
Invertierung des Ausgangssignals möglich
Spannungsversorgung der Pumpe integriert
Nachlaufzeit
Anzeige Pumpenstatus

Technische Daten

Eingänge: Pulspakete, Phasenanschnitt, Phasenabschnitt
Ausgänge: 1 Halbleiterrelais, 1 PWM, 1 0-10 V
Versorgung: 220 … 240 V~ (50 Hz)
Anschlussart: Y
Leistungsaufnahme: max. 1,7 VA
Wirkungsweise: 1.Y
Bemessungsstoßspannung: 2,5 kV
Funktionen: Signalwandler, Umwandlung eines drehzahlgeregelten 230-V-Ausgangssignals in ein PWM- oder 0-10-V-Signal
Gehäuse: Kunststoff
Montage: Wandmontage
Schutzart: IP 20 / DIN EN 60529
Schutzklasse: II
Umgebungstemperatur: 0 … 40 °C
Verschmutzungsgrad: 2
Maße: Ø 130 mm

Resol

Die RESOL-Produktpalette umfasst ein Sortiment von hochwertigen Reglern für Solarthermie und Heizung sowie eine breite Palette an Zubehör für eine effiziente Energienutzung. Alle RESOL Produkte sind zukunftsorientiert, durchdacht und individuell im Design.
