SD24 Heizungs-Ausdehnungsgefäß mit Fuß 35 L – 300 L für Heizungsanlagen

Größe Ausdehnungsgefäß: 35 Liter

Produktinformationen "SD24 Heizungs-Ausdehnungsgefäß mit Fuß 35 L – 300 L für Heizungsanlagen"

Membran-Druckausdehnungsgefäß mit Fuß für professionelle Heizungsanlagen - 35 Liter bis 300 Liter

Zuverlässiger Druckausgleich und Schutz vor Überdruck mit langlebiger EPDM-Membran

Das Membran-Druckausdehnungsgefäß ist eine unverzichtbare Sicherheitseinrichtung für professionelle Heizungsanlagen. Es wurde speziell entwickelt, um den Druckausgleich in Heizsystemen zuverlässig zu gewährleisten.

Während der Erwärmung dehnt sich das Wasser im System aus, was den Druck erhöhen kann. Um Schäden an Leitungen, Heizkörpern oder dem Kessel zu verhindern, nimmt das Ausdehnungsgefäß das überschüssige Volumen auf und hält den Druck konstant.

Ausgestattet mit einer langlebigen, austauschbaren EPDM-Membran bietet das Gefäß auch bei Temperaturen von bis zu 100 °C optimale Leistung.
Der robuste Behälter ist durch eine flexible Membran in zwei Kammern unterteilt - eine für das Heizungswasser und eine für das Gaspolster. Diese Konstruktion sorgt für eine präzise Anpassung an Volumenschwankungen, hält den Systemdruck stabil und verhindert Überdrucksituationen.

Produktmerkmale und Vorteile:

Für Heizungsanlagen geeignet: Optimiert für hohe Temperaturen und effiziente Druckregulierung.
Austauschbare EPDM-Membran: Wartungsfreundlich und langlebig.
Einfache Installation: Kann ohne Spezialwerkzeug installiert werden.
Werkseitig voreingestellter Druck: 1,5 bar, anpassbar auf Anlagendruck.
Hohe Belastbarkeit: Maximaler Betriebsdruck 8 bar.
Hervorragende Qualität und Sicherheit: TÜV und CE geprüft, erfüllt höchste Sicherheits- und Qualitätsstandards.
Temperaturbeständigkeit: Geeignet für Temperaturen bis 100 °C (dauerhaft).

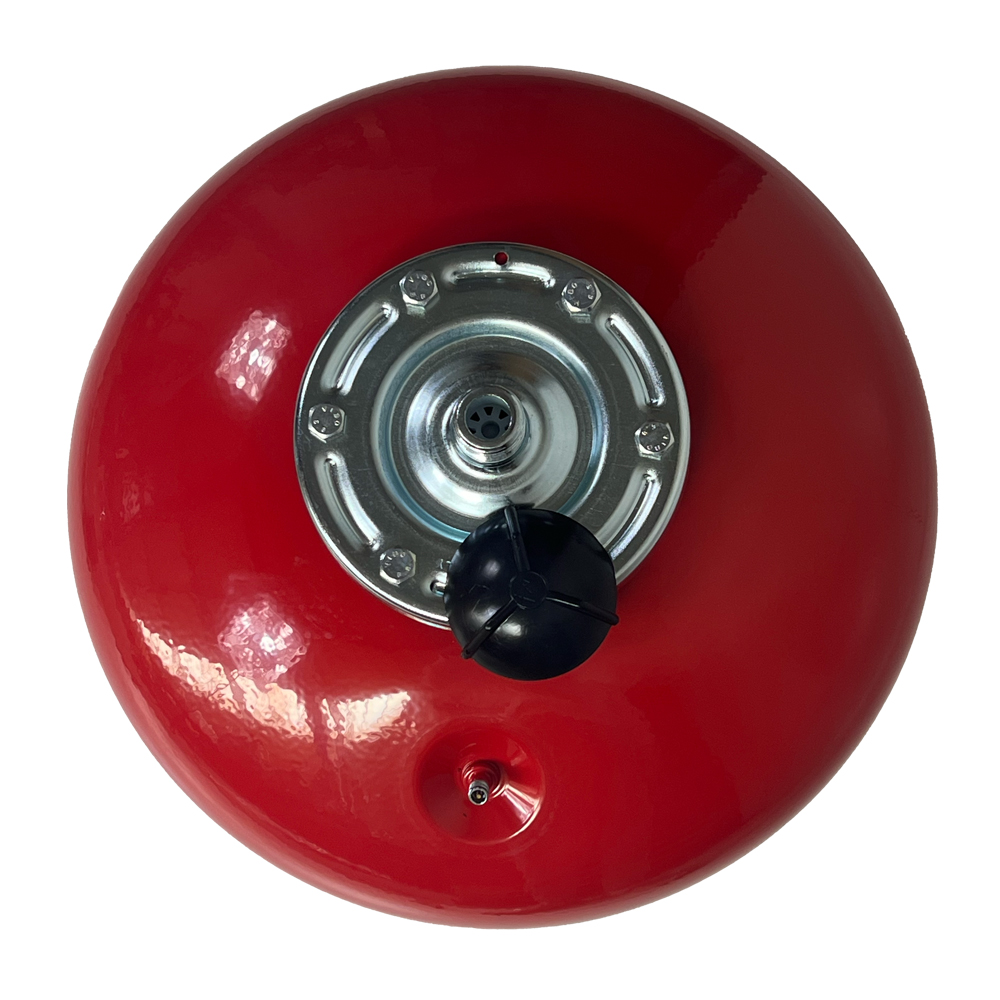

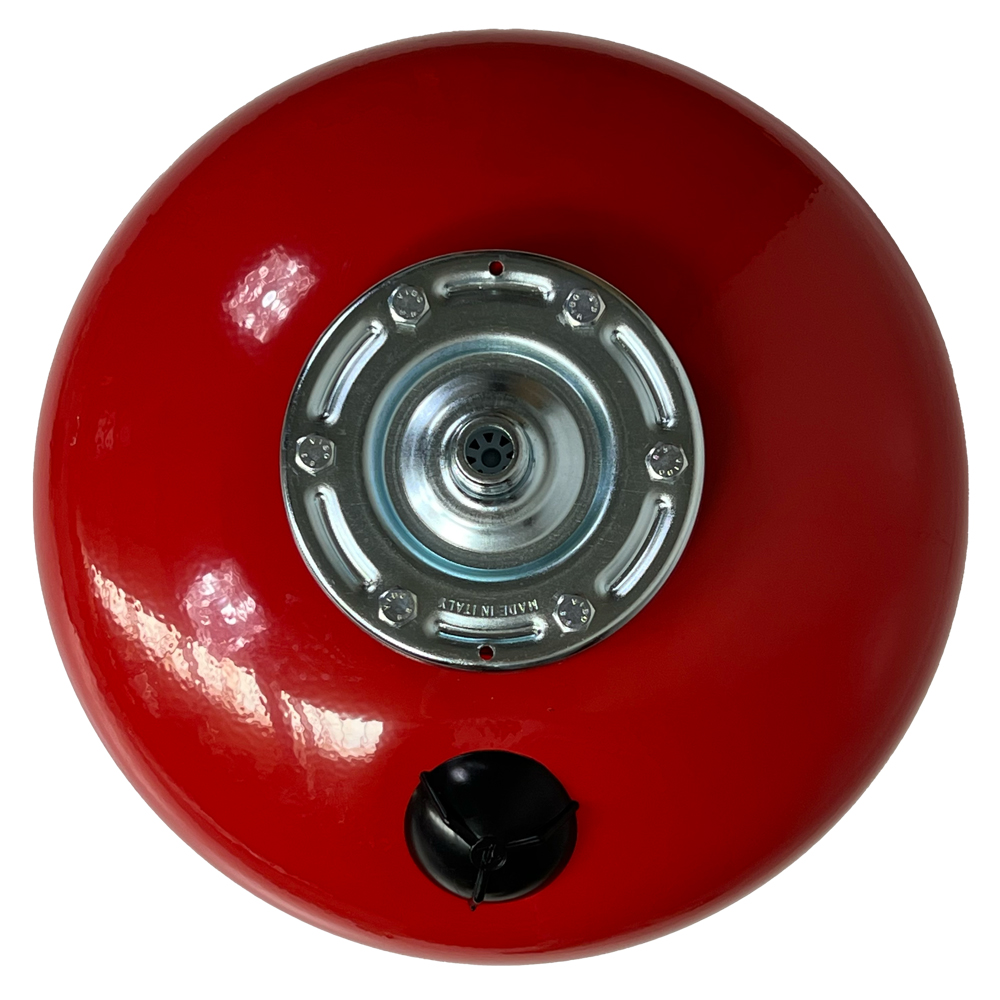

Flanschdesign ohne Wasser-Stahl-Kontakt: Verhindert Korrosion und verlängert die Lebensdauer.
Erfahrung und Präzision: Made in Italy mit über 40 Jahren Expertise in hydraulischen Systemen.
Normgerecht: Erfüllt UNI EN 9001, DIN 4807 Teil 1-3 und EG-Baumusterprüfung nach 97/23/EG.

Technische Hinweise*:

Einbauempfehlung:

Installieren Sie das Gefäß stehend.

Vordruck anpassen:

Stellen Sie den Vordruck passend zum spezifischen Anlagendruck ein (nicht unter 1 bar).
Der Vordruck sollte mindestens einmal jährlich überprüft werden.

Einsatzbereich:

Das Gefäß ist ausschließlich für den Innenbereich geeignet.
Verwenden Sie nur sauberes Wasser; installieren Sie bei Bedarf einen Filter.

Technische Daten:

Material Ausdehnungsgefäß:	Epoxidbeschichteter Stahl
Material Flansch:	Eisen verzinkt
Material Membran:	EPDM austuaschbar
Vordruck:	1,5 bar
Maximaler Druck:	8 bar
Temperaturbereich:	-10 °C bis 100 °C
Füße:	Ja
Farbe:	Rot (RAL 3000)

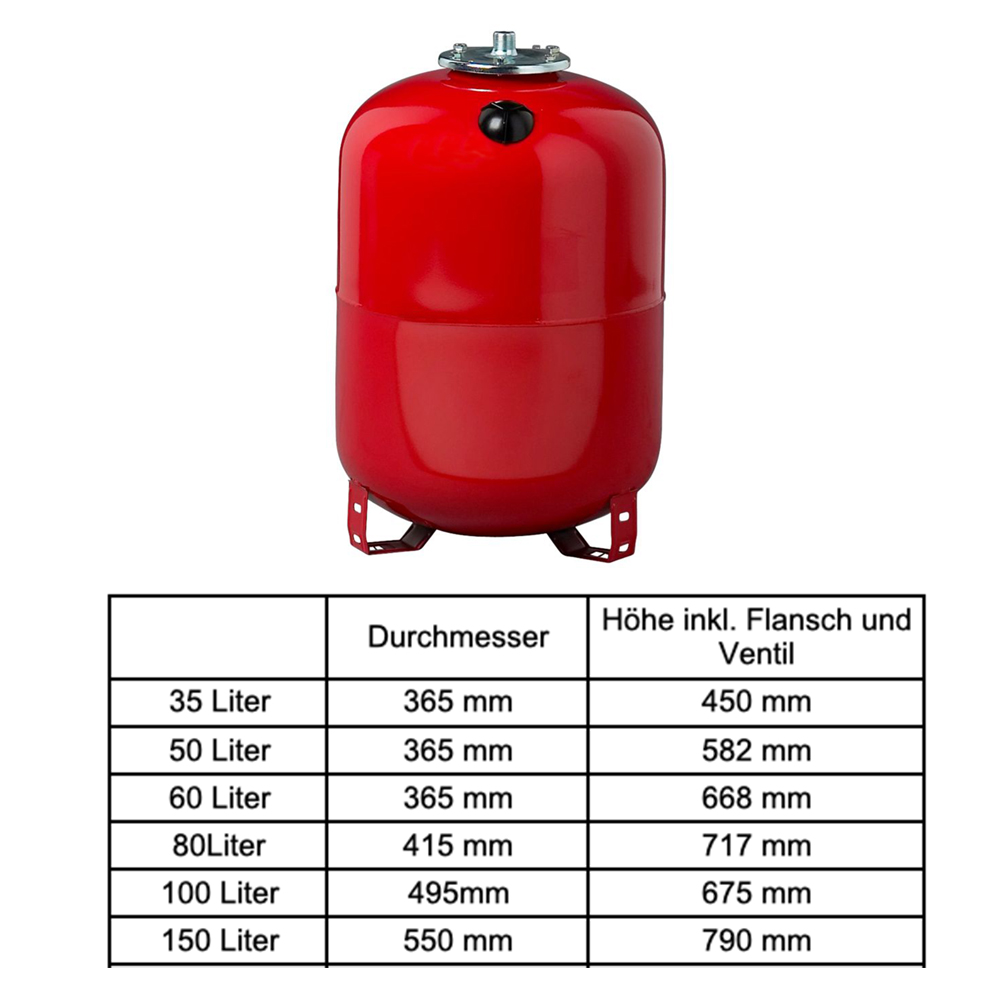

	Anschluss	Durchmesser	Höhe	Versandart
35 Liter	3/4" AG oben	365 mm	450 mm	Paketdienst
50 Liter	3/4" AG oben	365 mm	582 mm	Paketdienst
60 Liter	3/4" AG oben	365 mm	668 mm	Paketdienst
80 Liter	1" AG oben	415 mm	717 mm	Paketdienst
100 Liter	1" AG oben	495 mm	675 mm	Paketdienst
150 Liter	1" AG oben	550 mm	790 mm	Paketdienst

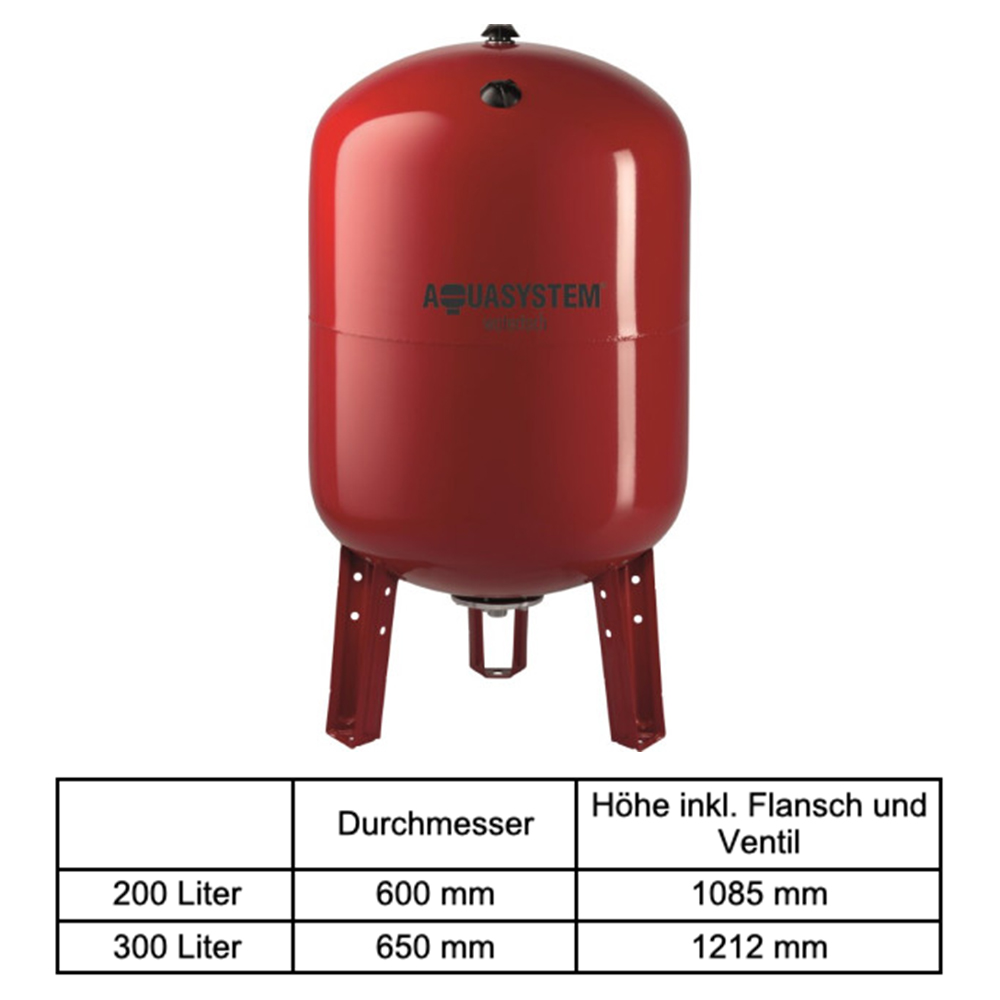

200 Liter	1" AG unten	600 mm	1085 mm	Spedition
300 Liter	1" AG unten	650 mm	1212 mm	Spedition

Hier finden Sie eine Anleitung, wie man eine Membran austauscht: https://www.youtube.com/watch?v=58XAmQgE8tE

*Das Einhalten dieser Hinweise gewährleistet eine optimale Funktion und die Einhaltung der Garantiebedingungen. Bei Nichtbeachtung der technischen Hinweise erlischt die Garantie.
