Solarsteuerung Resol DeltaSol BX Plus (ohne Fühler)
386,00 €
Lieferzeit --> DE: 1 - 3 Werktage (EU: + 4 Werktage)
Lagernd: 4 Stück
Weitere Mengen bereits bestellt.
Beschreibung
Produktinformationen "Solarsteuerung Resol DeltaSol BX Plus (ohne Fühler)"

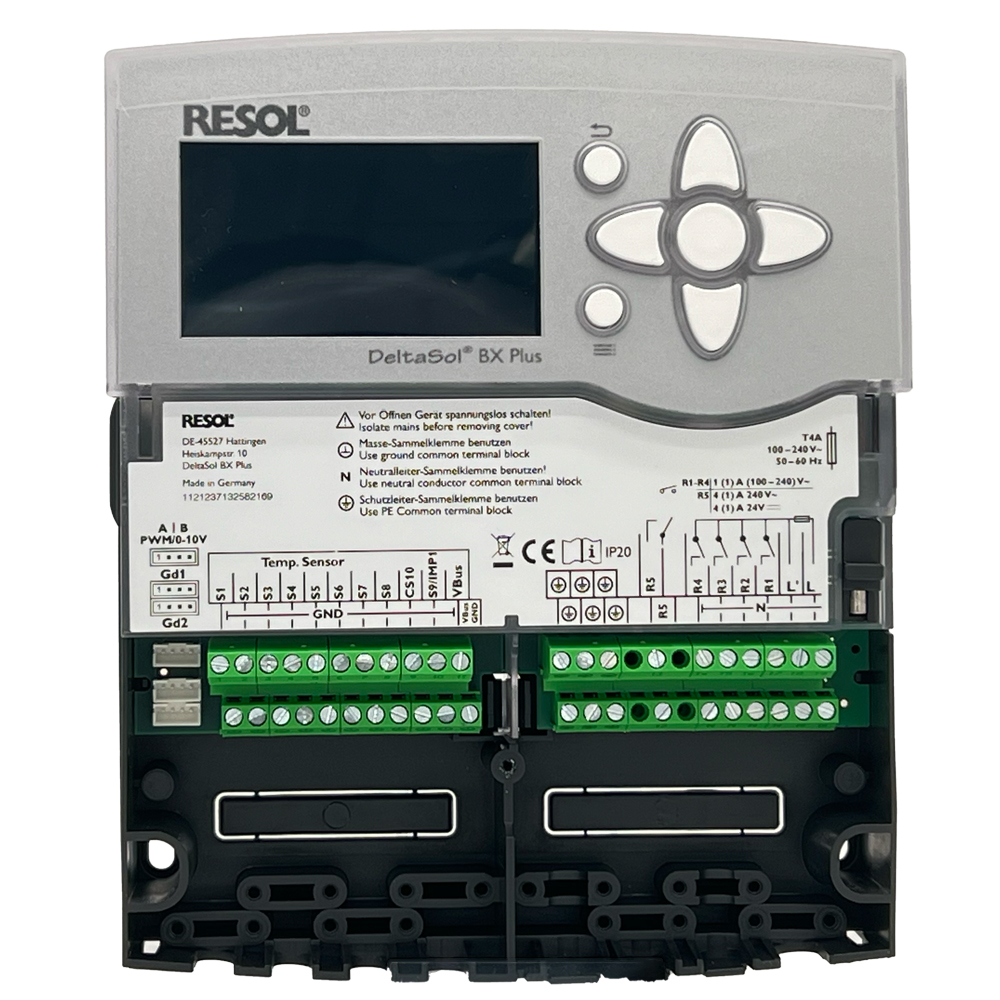

Solarsteuerung RESOL DeltaSol BX Plus (ohne Fühler)
Der neue Zuwachs unserer DeltaSol®-Familie heißt BX Plus. Der Systemregler ist mit fünf Relaisausgängen und bis zu neun Sensoreingängen ausgestattet, verfügt über Anschlüsse für digitale Grundfos Direct Sensors™ sowie PWM-Ausgänge zur Drehzahlregelung energiesparender Hocheffizienzpumpen.
Mit dem integrierten SD-Karteneinschub können Anlagendaten aufgezeichnet und Firmware-Updates aufgespielt werden. An den RESOL VBus® des BX Plus können neben zahlreichen Zubehörgeräten auch bis zu zwei EM Erweiterungsmodule angeschlossen werden, die den Regler um je sechs Sensoreingänge und fünf Relaisausgänge erweitern.
Vorteile der Solarsteuerung RESOL DeltaSol BX Plus (ohne Fühler)
• extragroßes Display
• 5 Relaisausgänge und 8 Eingänge für Pt 1000 Temperatursensoren
• 2 Eingänge für digitale Grundfos Direct Sensors
• 2 PWM-Ausgänge für drehzahlgeregelte Ansteuerung von Hocheffizienzpumpen
• Datenaufzeichnung auf SD-Karte
• Drainback-Option
• Resol VBus
• thermische Desinfektion
• zeitgesteuerte Thermostatfunktion
Funktionen der Solarsteuerung RESOL DeltaSol BX Plus (ohne Fühler)
Max. Anzahl Kollektorfeld: 2
Max. Anzahl Speicher: 4
Display: Systemmonitor (beleuchtet)
Sensoreingänge (Temperatur): 5
Relaisausgänge gesamt: 4 (davon 3 drehzahlgeregeltes Halbleiterrelais)
Impulseingang (V40): 1
WMZ mit Flowmeter: ja
WMZ mit V40: ja
T Regelung: ja
Thermostatfunktion: ja
Drehzahlregelung: ja
Frostschutzfunktion: ja
Kollektorkühlfunktion: ja
Kollektorminimalbegrenzung: ja
Kollektornotabschaltung: ja
Röhrenkollektorfunktion: ja
Rückkühlfunktion: ja
Speicherschichtladung: ja
Vorranglogik/Paralleladung/Pendelladung: ja
VBus: ja
Technische Daten der Solarsteuerung RESOL DeltaSol BX Plus (ohne Fühler):
Gehäuse: Kunststoff, PC-ABS und PMMA
Schutzart: IP 20 (DIN EN 60529)
Schutzklasse: I
Umgebungstemperatur: 0 - 40° C
Abmessung: 198 x 170 x 43 mm
Einbau: Wandmontage, Schalttafel-Einbau möglich
Anzeige: Vollgrafikdisplay, Kontrollleuchte (Tastenkreuz) und Hintergrundbeleuchtung
Bedienung: 7 Drucktasten in Gehäusefront
Funktionen: ∆T-Regelung, Drehzahlregelung, Wärmemengenzählung, Betriebsstundenzähler für die Solarpumpe, Röhrenkollektorfunktion, Thermostatfunktion, Speicherschichtladung, Vorranglogik,Drainback-Option, Boosterfunktion, Überwärmeabfuhr, thermische Desinfektionsfunktion, PWM-Pumpenansteuerung, Funktionskontrolle gemäß BAFA-Richtlinie.

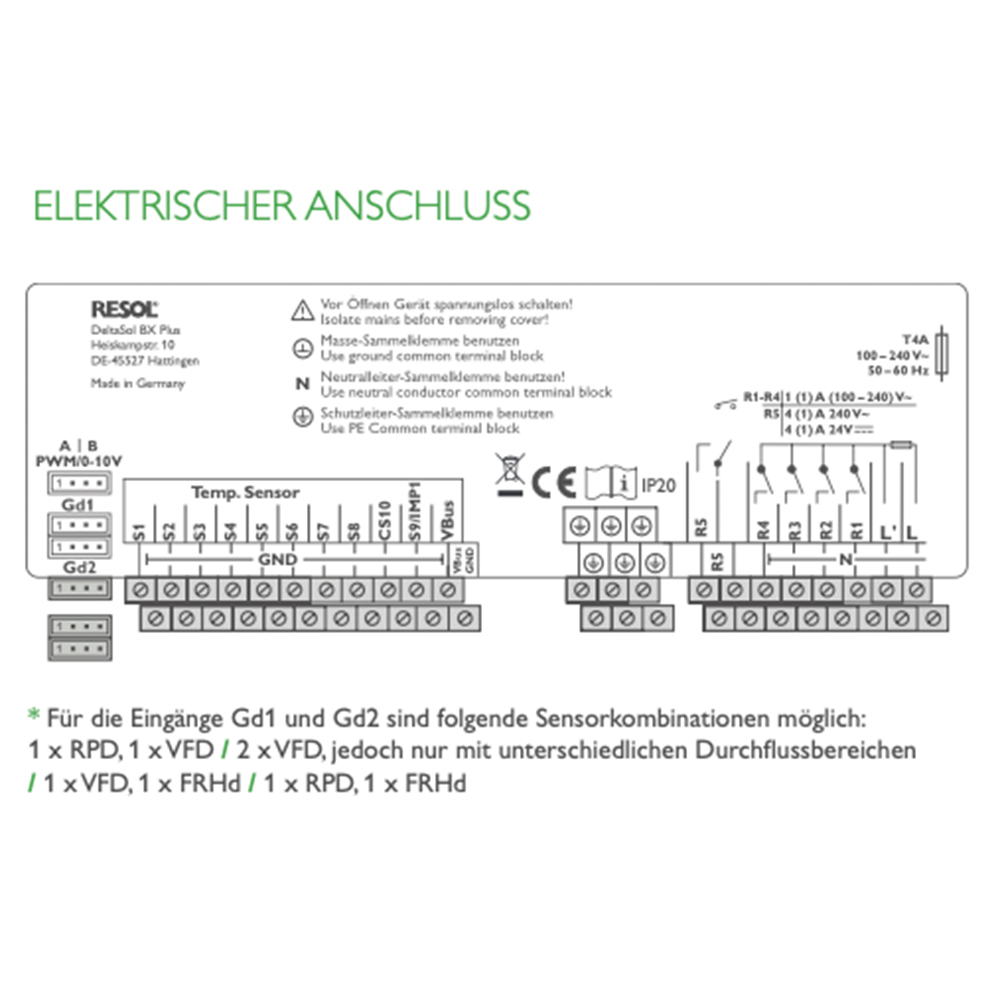

Eingänge: 8 (9) Eingänge für Pt1000-, Pt500- oder KTY-Temperatursensoren, 1 Impulseingang V40, Eingänge für 2 digitale Grundfos Direct SensorsTM, 1 Eingang für einen CS10-Einstrahlungssensor
Ausgänge: 4 Halbleiterrelais, 1 potenzialfreies Relais, 2 PWM-Ausgänge
Bus: Resol VBus
Versorgung: 100 - 240 V, 50 - 60 Hz
Standby-Leistungsaufnahme: 1,0 W
Schaltleistung: 1(1)A 100-240 V Halbleiterrelais / 4(1)A 24 V / 240 V potenzialfreies Relais
Installations- & Warnhinweise
Warnung: Alle Warnhinweis auf dem Produkt, auf der Verpackung oder in der Bedienungsanleitung sind bei der Montage und beim Gebrauch unbedingt zu beachten! Um Gesundheitsschäden zu vermeiden, richten Sie sich bei der Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung nach den Anweisungen des Herstellers. Wenn angegeben, diese Arbeiten nur von autorisiertem Fachpersonal durchführen lassen!
Bei Fragen rund um Sicherheit, Kompatibilität und Zulassung kontaktieren Sie unseren Kundensupport!
Zubehör
Optimieren Sie Ihre Solarthermie-Anlage mit unserer 1-Strang Solarstation, ausgestattet mit der hochmodernen Hydra GPS I 20-8-130 PWM2 Hocheffizienzpumpe

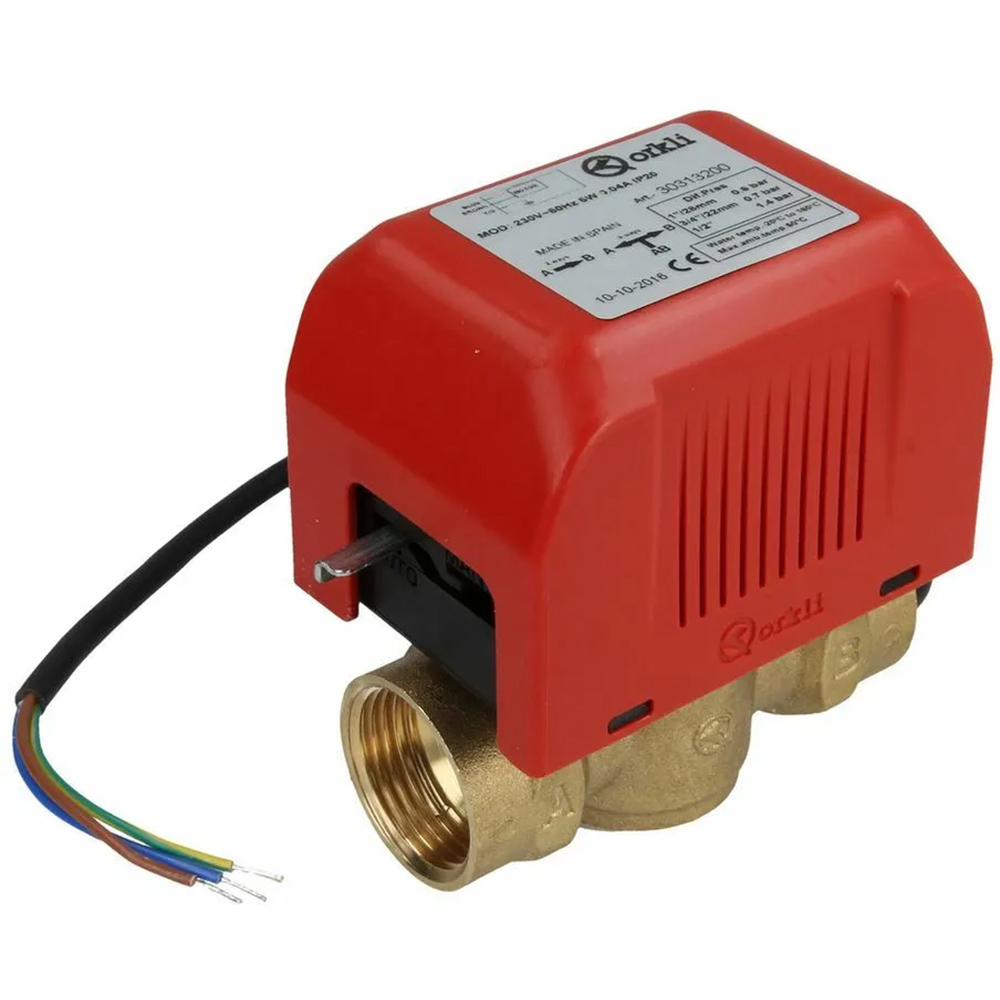

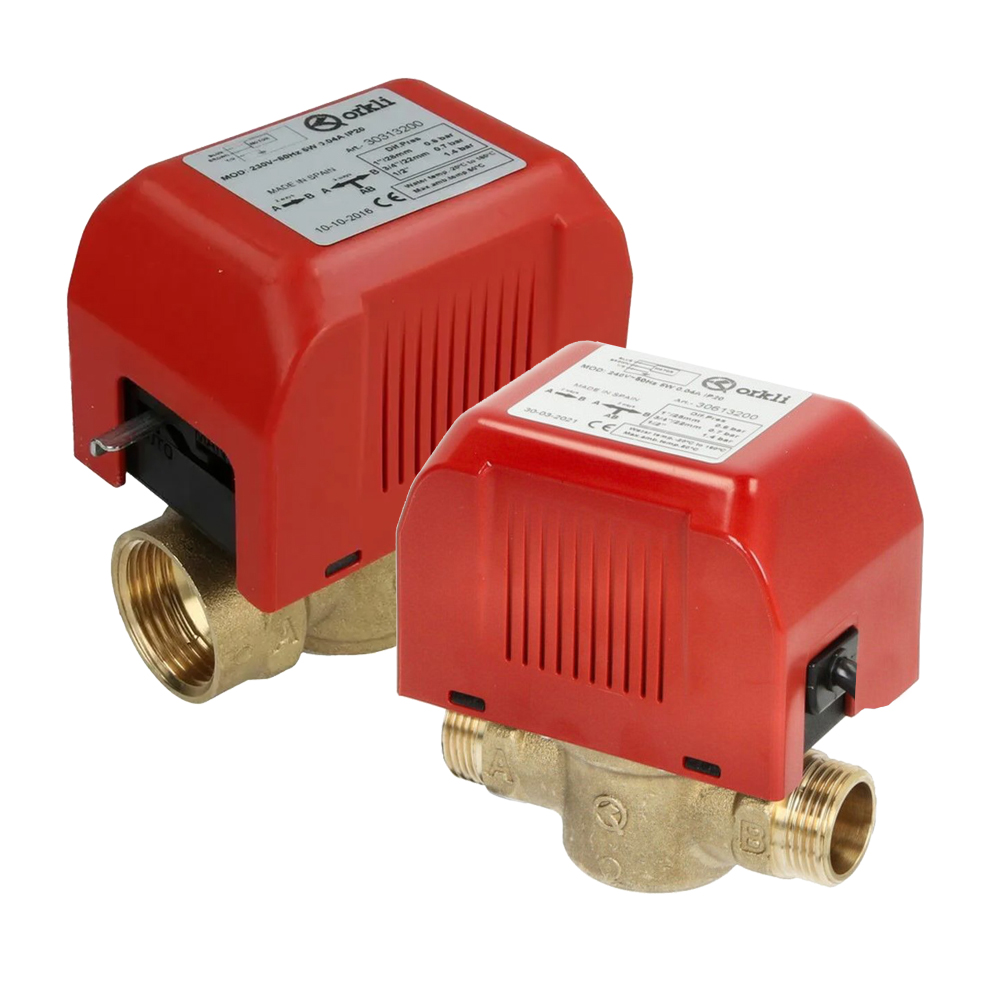

Das Orkli Zwei-Wege-Zonenventil ist ein effizientes Umschaltventil für Solaranlagen und Heizungssysteme.

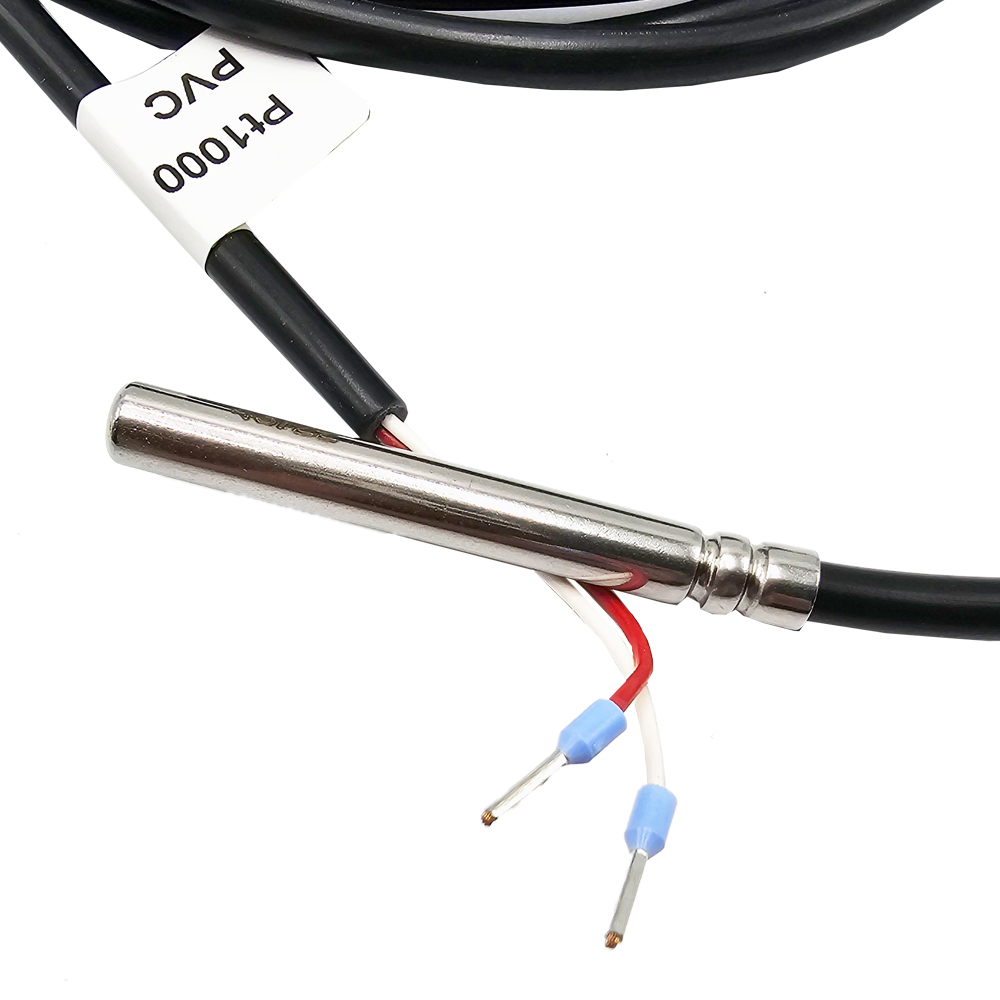

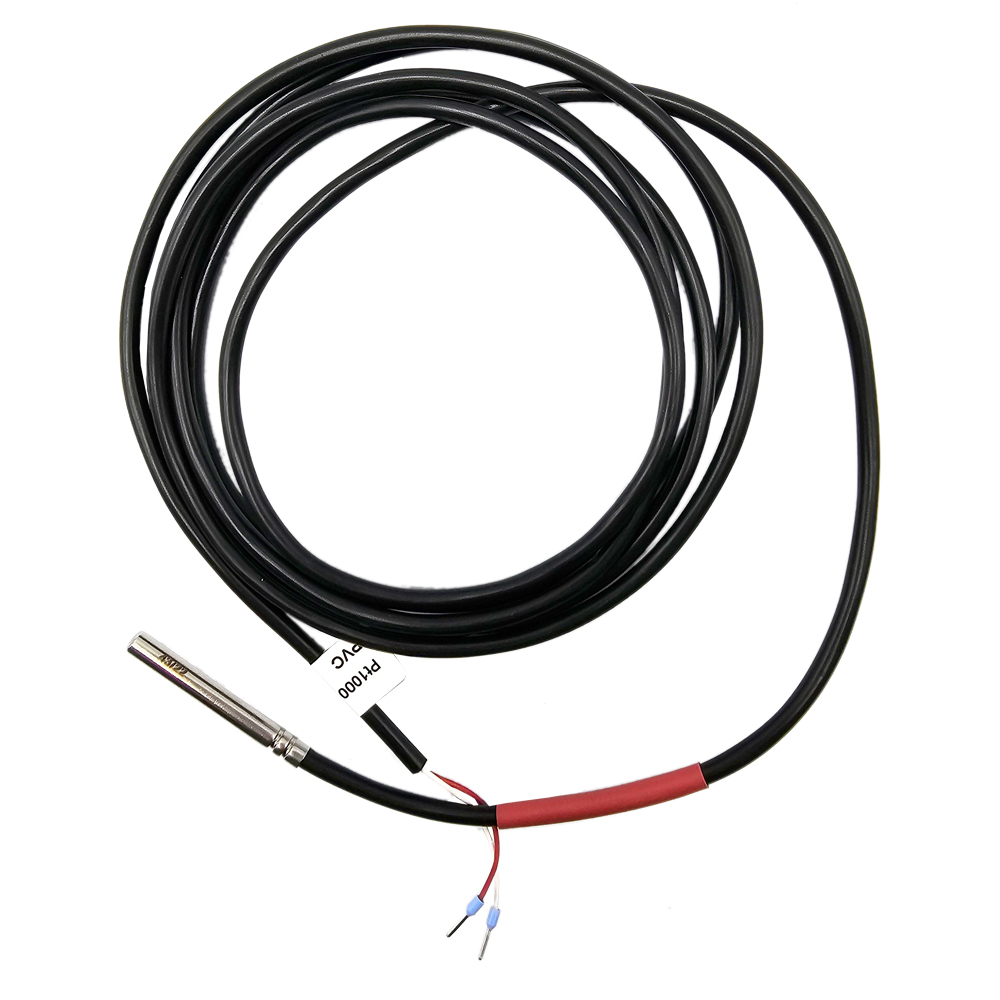

PT1000 Temperatursensor 105 °C für Speicher, Kollektoren & Solarsysteme. Edelstahl-V4A, IP65, flexible PVC-Leitung 1,5–20 m. Präzise Temperaturmessung für Heizungs-, Klima- & Solaranlagen.
Inhalt: 1.5 m (3,77 € / 1 m)
Die Orkli 2-Strang Solarstation ist eine effiziente Pumpenstation, die speziell für die Hydraulik des Primärkreislaufs in Solarthermieanlagen entwickelt wurde.

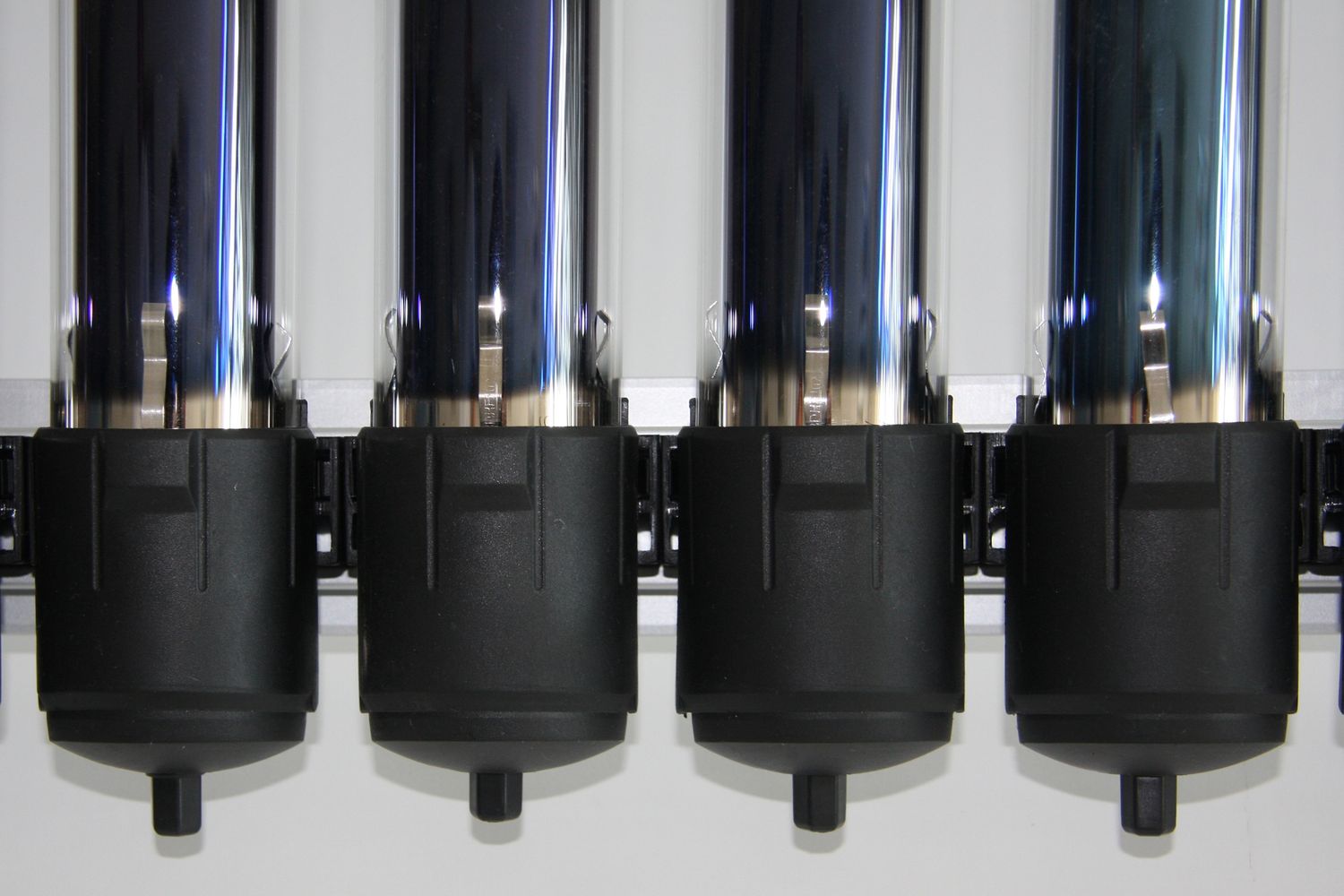

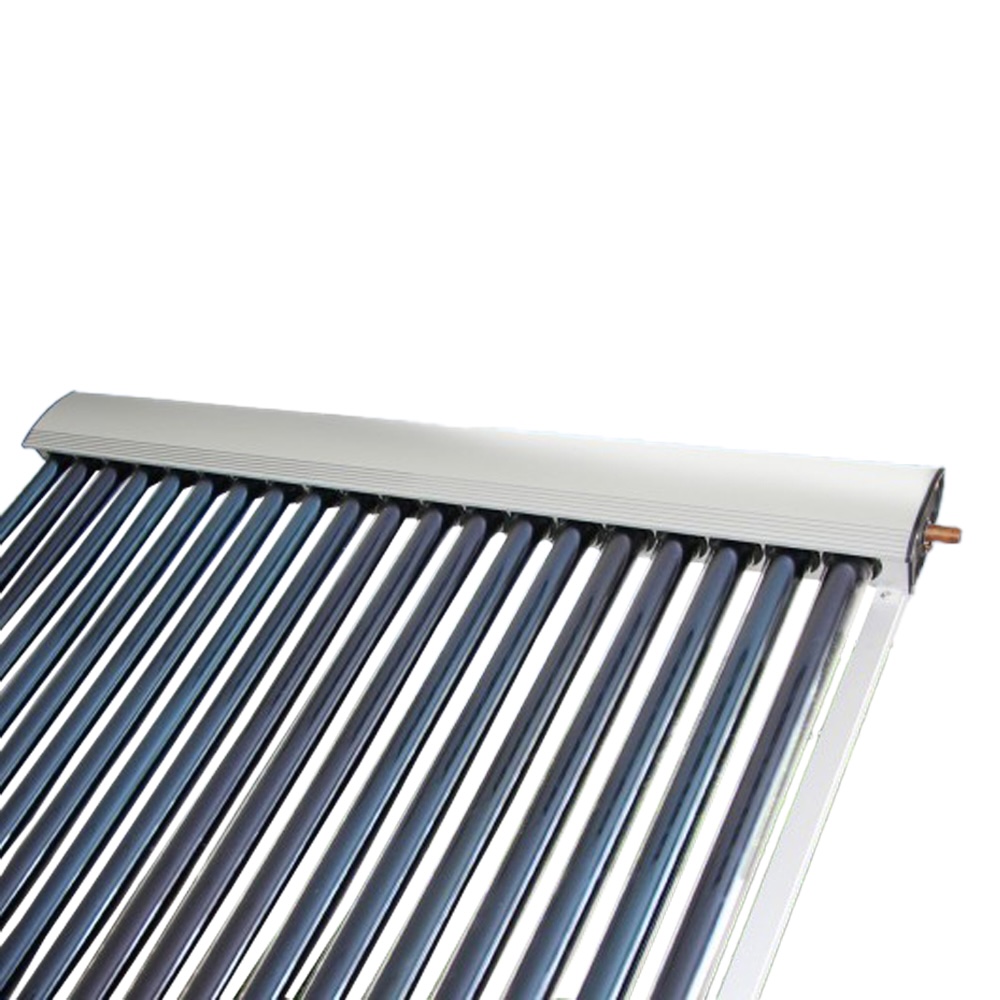

Eurotherm-Solar PRO 30R Vakuumröhrenkollektor mit 4,44 m² für effiziente Solarthermie. Leistungsstarker Sonnenkollektor für Warmwasser und Heizung.
