Solarsteuerung Resol DeltaSol BX (inkl. 5 Fühlern - 2 x FKP6 - 3 x FRP6) - Komplettpaket
220,00 €
Lieferzeit --> DE: 1 - 3 Werktage (EU: + 4 Werktage)
Lagernd: 13 Stück
Weitere Mengen bereits bestellt.
Beschreibung
Produktinformationen "Solarsteuerung Resol DeltaSol BX (inkl. 5 Fühlern - 2 x FKP6 - 3 x FRP6) - Komplettpaket"
Solarsteuerung RESOL DeltaSol BX inkl. 5 Fühler
- für Solarthermieanlagen mit bis zu 2 Kollektorfeldern
- für Standard- und Hocheffizienzpumpen (PWM-Ansteuerung)
- mit 5 Sensoreingängen, 4 Relaisausgängen und 2 PWM-Ausgängen
Die DeltaSol BX ist eine differenztemperaturbasierte Solar- und Heizungssteuerung zur präzisen Regelung thermischer Anlagen. Sie unterstützt Grundfos Direct Sensors, ermöglicht die Datenaufzeichnung über SD-Karte und bietet ein beleuchtetes Display zur einfachen Überwachung der Betriebszustände. Die Steuerung eignet sich für Anwendungen mit erweiterten Funktionen wie Schichtladung, Frostschutz oder Kollektorkühlung.
| Bezeichnung | Wert |
|---|---|
| Artikeltyp | Solarregler / Differenztemperaturregler |
| Ausführung | RESOL DeltaSol BX |
| Anwendung | Solarthermie- und Heizungsanlagen |
| Display | Beleuchteter Systemmonitor |
| Material | Kunststoff (PC-ABS, PMMA) |
| Farbe | Weiß / Dunkelgrau |
| Lieferumfang | Steuerung + 5× Pt1000-Fühler |
| Hersteller | RESOL |
Anwendung
Die Solarsteuerung RESOL DeltaSol BX wird zur differenztemperaturgesteuerten Regelung in Solarthermie- und Heizsystemen eingesetzt. Typische Einsatzbereiche:
- Solarthermieanlagen mit Flach- oder Röhrenkollektoren

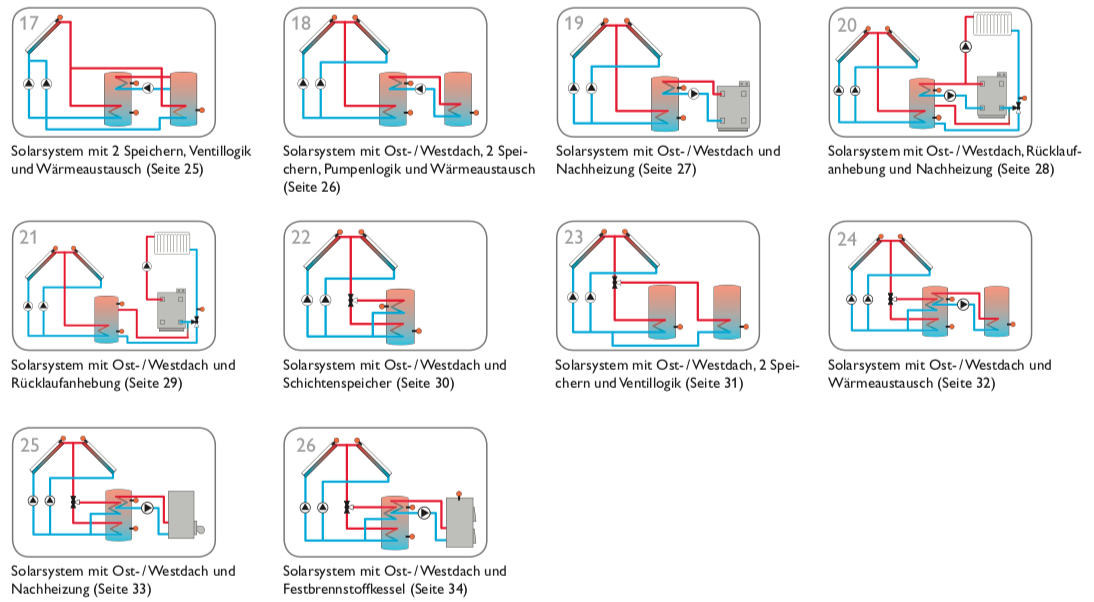

- Anlagen mit bis zu zwei Kollektorfeldern und zwei Speichern
- Warmwasser- und Heizungsunterstützung
- Systeme mit Hocheffizienzpumpen über PWM
- Installationen mit Grundfos Direct Sensors
- Anwendungen mit Schichtladung, Rückkühlung oder Frostschutz
Lieferumfang
- 1× RESOL DeltaSol BX Solarsteuerung
- 5× Pt1000-Temperatursensoren
- 1× Montagematerial (modellabhängig)
- 1× Bedienungs- und Installationsanleitung
Technische Daten
Allgemeine technische Daten
| Merkmal | Wert |
|---|---|
| Versorgungsspannung | 100–240 V, 50–60 Hz |
| Standby-Leistungsaufnahme | 1,0 W |
| Abmessungen | 198 × 170 × 43 mm |
| Umgebungstemperatur | 0–40 °C |
| Schutzart | IP20 (DIN EN 60529) |
| Schutzklasse | II |
| Gehäusematerial | PC-ABS, PMMA |
| Einbauart | Wandmontage / Schalttafel-Einbau |
| Bus-System | RESOL VBus |
| Anzeige | Systemmonitor, Segmentanzeigen, LED-Status |
| Bedienung | 7 Tasten an der Gerätefront |
Eingänge / Ausgänge
| Kategorie | Details |
|---|---|
| Sensoreingänge | 5× Pt1000, 2× Grundfos Direct Sensors, 1× Impulseingang V40 |
| Relaisausgänge | 3× Halbleiterrelais, 1× elektromechanisches Relais |
| PWM-Ausgänge | 2× PWM |
| Max. Kollektorfelder | 2 |
| Max. Speicher | 2 |
Funktionen
| Funktion | Vorhanden |
|---|---|
| Temperaturdifferenzregelung | ja |
| PWM-Pumpensteuerung | ja |
| Wärmemengenzählung (Flowmeter / V40) | ja |
| Frostschutzfunktion | ja |
| Röhrenkollektorfunktion | ja |
| Kollektorkühlfunktion | ja |
| Rückkühlfunktion | ja |
| Kollektorminimalbegrenzung | ja |
| Kollektornotabschaltung | ja |
| Speicherschichtladung | ja |
| Vorrangladung | ja |
| Parallelladung | ja |
| Pendelladung | ja |
| Betriebsstundenzähler | ja |
| BAFA-Funktionskontrolle | ja |
Installations- & Warnhinweise
Warnung: Alle Warnhinweis auf dem Produkt, auf der Verpackung oder in der Bedienungsanleitung sind bei der Montage und beim Gebrauch unbedingt zu beachten! Um Gesundheitsschäden zu vermeiden, richten Sie sich bei der Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung nach den Anweisungen des Herstellers. Wenn angegeben, diese Arbeiten nur von autorisiertem Fachpersonal durchführen lassen!
Bei Fragen rund um Sicherheit, Kompatibilität und Zulassung kontaktieren Sie unseren Kundensupport!
