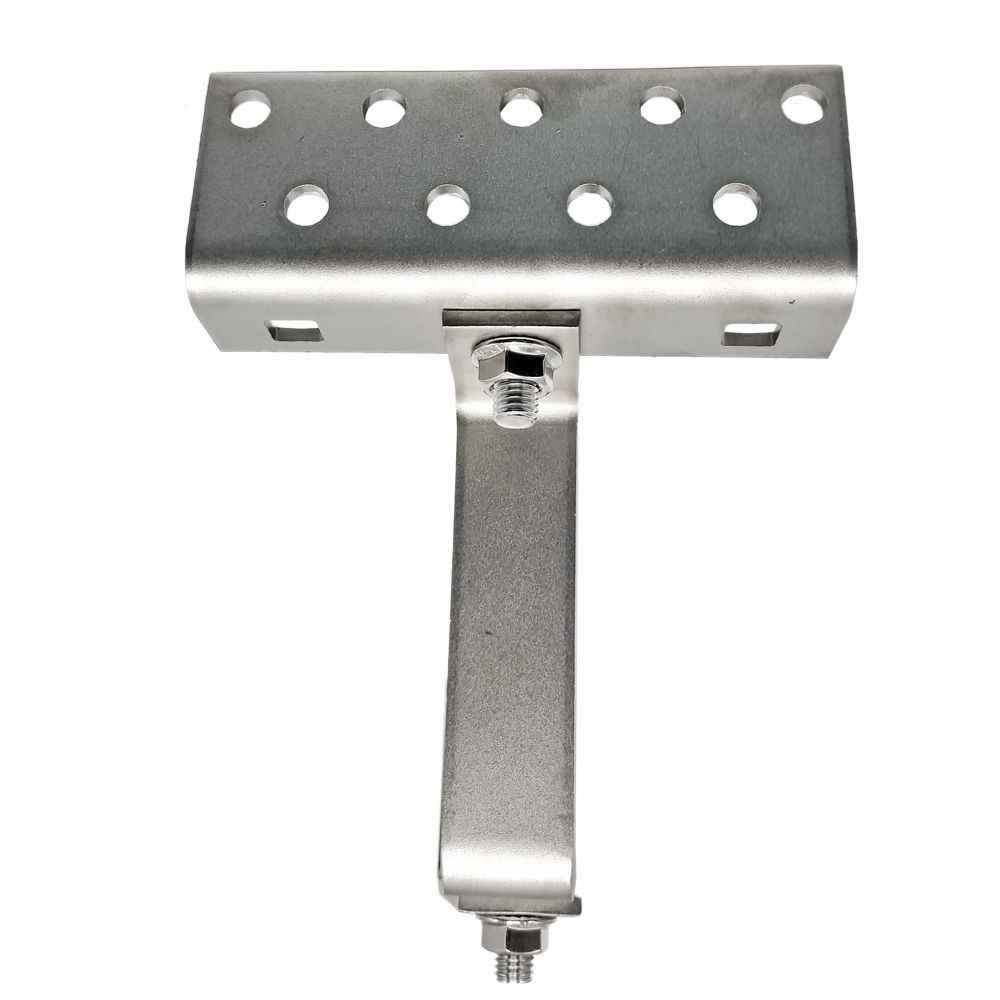

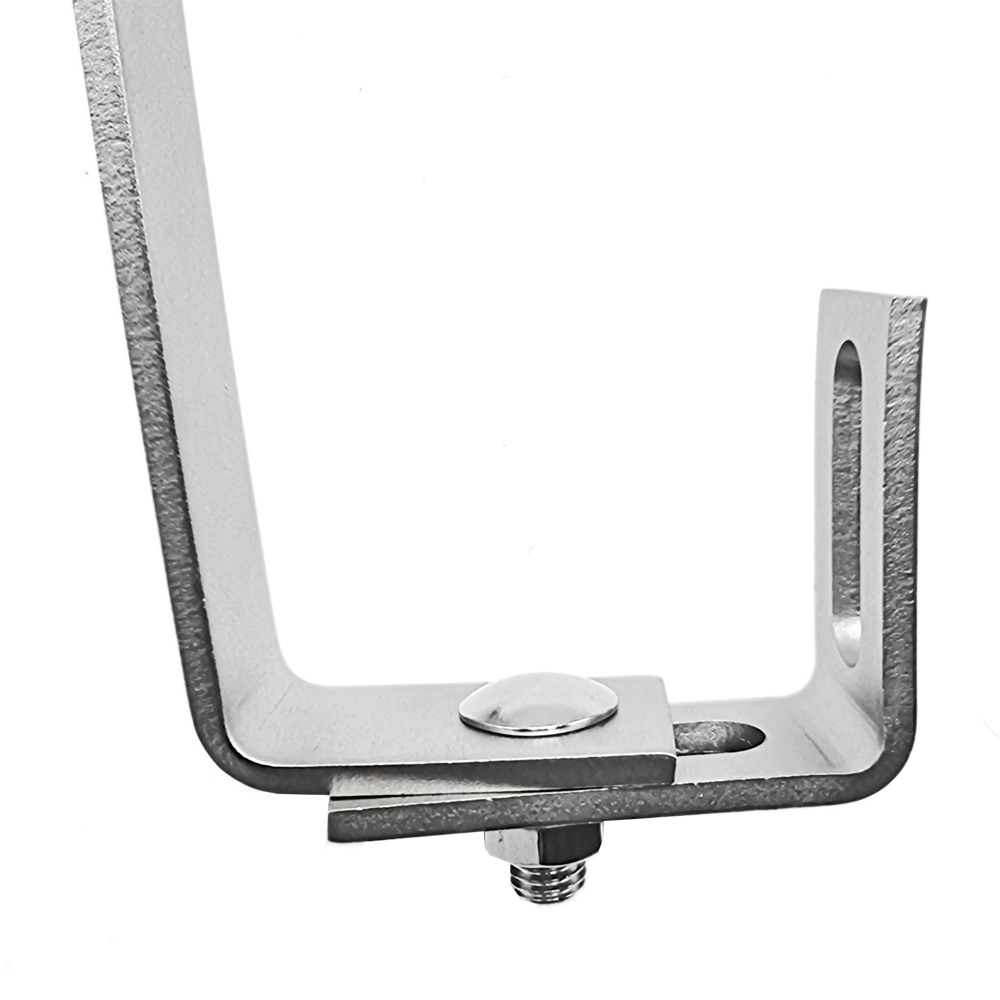

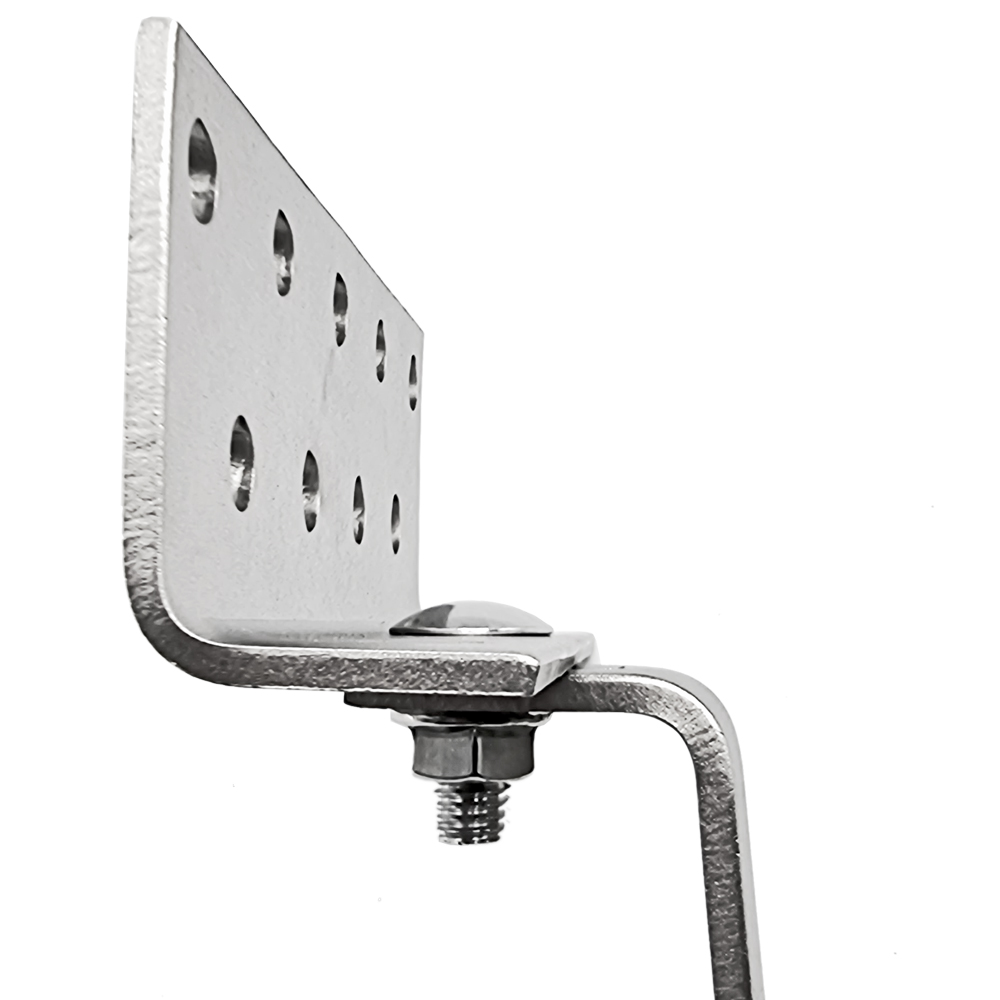

Dachhaken Edelstahl 3-fach verstellbar für Dachsteine, Dachziegel und Dachpfannen
| Anzahl | Stückpreis |
|---|---|
| Bis 9 |
4,80 €*
|
| Bis 19 |
4,66 €*
|
| Bis 29 |
4,52 €*
|
| Bis 39 |
4,37 €*
|
| Bis 99 |
4,23 €*
|
| Ab 100 |
4,08 €*
|
Sofort versandfertig, Lieferzeit ca. 1-5 Werktage**
Produktnummer:
4600
EAN:
4260274830130
Hersteller-Nr.:
650150179
Gewicht/Volumengewicht:
0.68 kg
Produktinformationen "Dachhaken Edelstahl 3-fach verstellbar für Dachsteine, Dachziegel und Dachpfannen"
Dachhaken Edelstahl 3-fach verstellbar für Dachsteine, Dachziegel und Dachpfannen
Eine sichere und zuverlässige Montage von Solarthermieanlagen beginnt mit den richtigen Dachhaken. Der Edelstahl-Dachhaken ist speziell entwickelt, um die Basis für eine langlebige und robuste Installation zu schaffen und überzeugt durch seine hohe Materialqualität und vielseitige Anwendung.
Geeignet für Dächer mit Dachsteinen, Dachziegeln und Dachpfannen. Der Edelstahl-Dachhaken ist die ideale Lösung, wenn eine langlebige, sichere und flexible Befestigung für Ihre Solarthermieanlage gewünscht wird.
Hauptmerkmale und Vorteile:
- Robustes Material: Aus hochwertigem Edelstahl 1.4016 gefertigt, ist dieser Dachhaken rost- und korrosionsbeständig und bietet eine besonders lange Lebensdauer, selbst unter extremen Witterungsbedingungen.
- Einfache Montage: Der Dachhaken wird mit drei Holz- oder Tellerkopfschrauben direkt am Sparren befestigt und gewährleistet so eine stabile Verbindung zur Dachstruktur. Die Schraubenlänge sollte passend zur Sparrenstärke gewählt werden.
- Standard-Schraubengrößen:
- M8 x 80 mm
- M8 x 100 mm
- M8 x 120 mm
- Hinweis: Bitte beachten Sie die Wahl der passenden Schraubenlänge entsprechend der Stärke des Sparrens, um eine maximale Stabilität sicherzustellen.
- Hohe Tragkraft für Solarmodule: Ideal für die Befestigung von Aluschienen, Profilschienen und anderen Befestigungselementen zur Aufnahme von Vakuumröhrenkollektoren oder Flachkollektoren.
- Universelle Kompatibilität: Der Dachhaken ist kompatibel mit verschiedenen Profilschienen und eignet sich somit für eine Vielzahl von Solarinstallationen und Anwendungstypen.
- Extrabreite Auflagefläche: Die extrabreite Auflagefläche bietet eine besonders sichere Befestigung und sorgt für eine gleichmäßige Verteilung der Last.

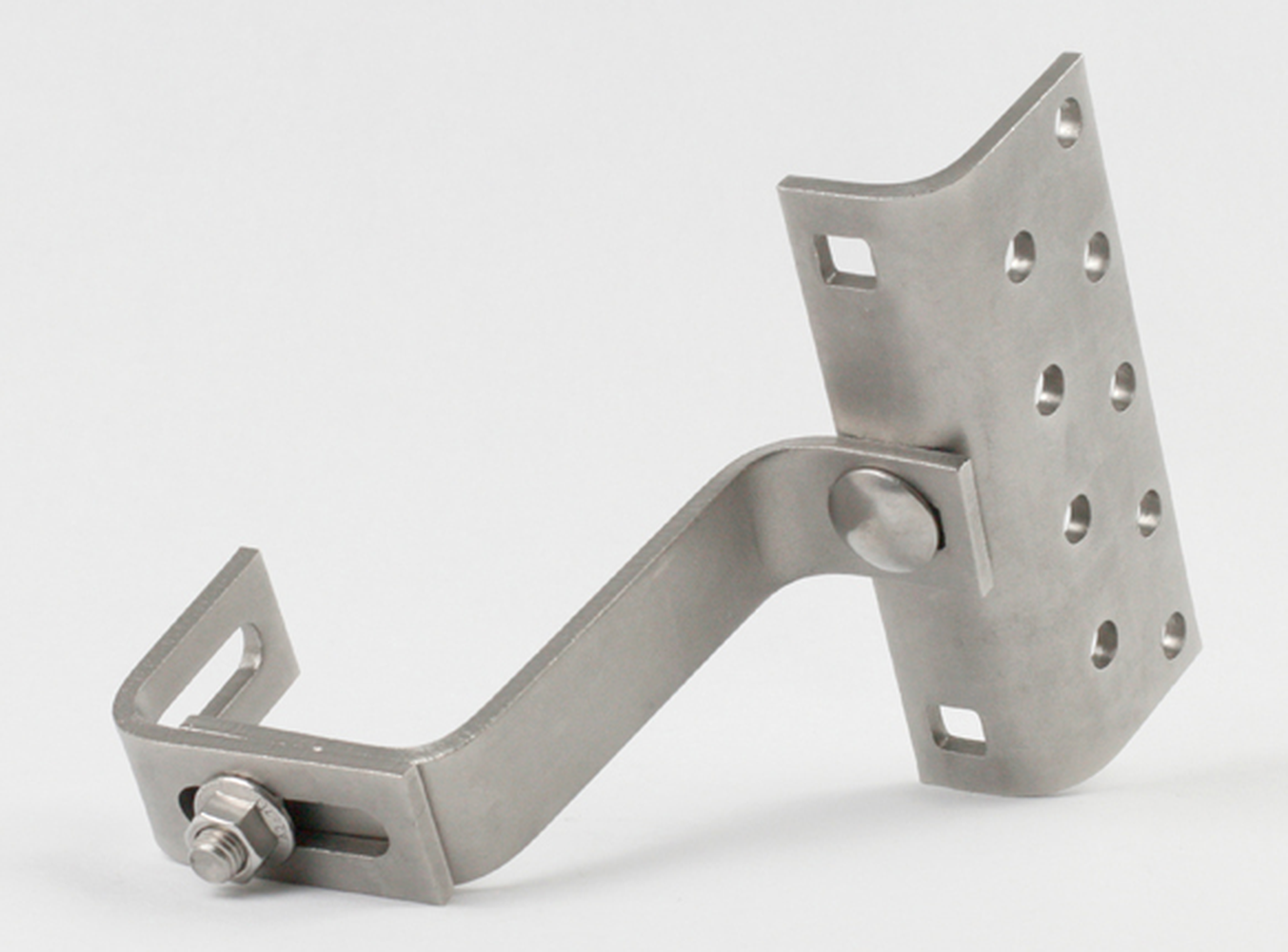

- Vielseitige Verstellbarkeit: Der Dachhaken ist 3-fach verstellbar für
eine flexible Verwendung in verschiedenen Installationen.

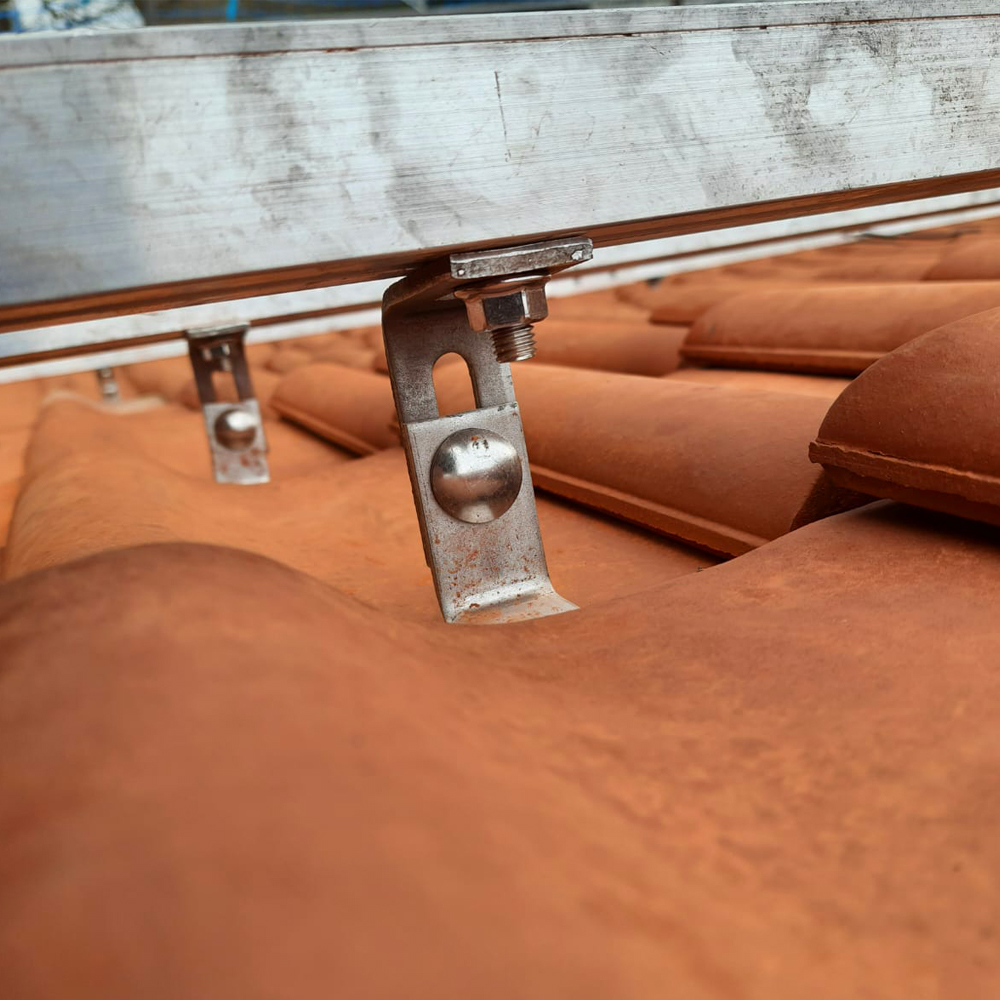

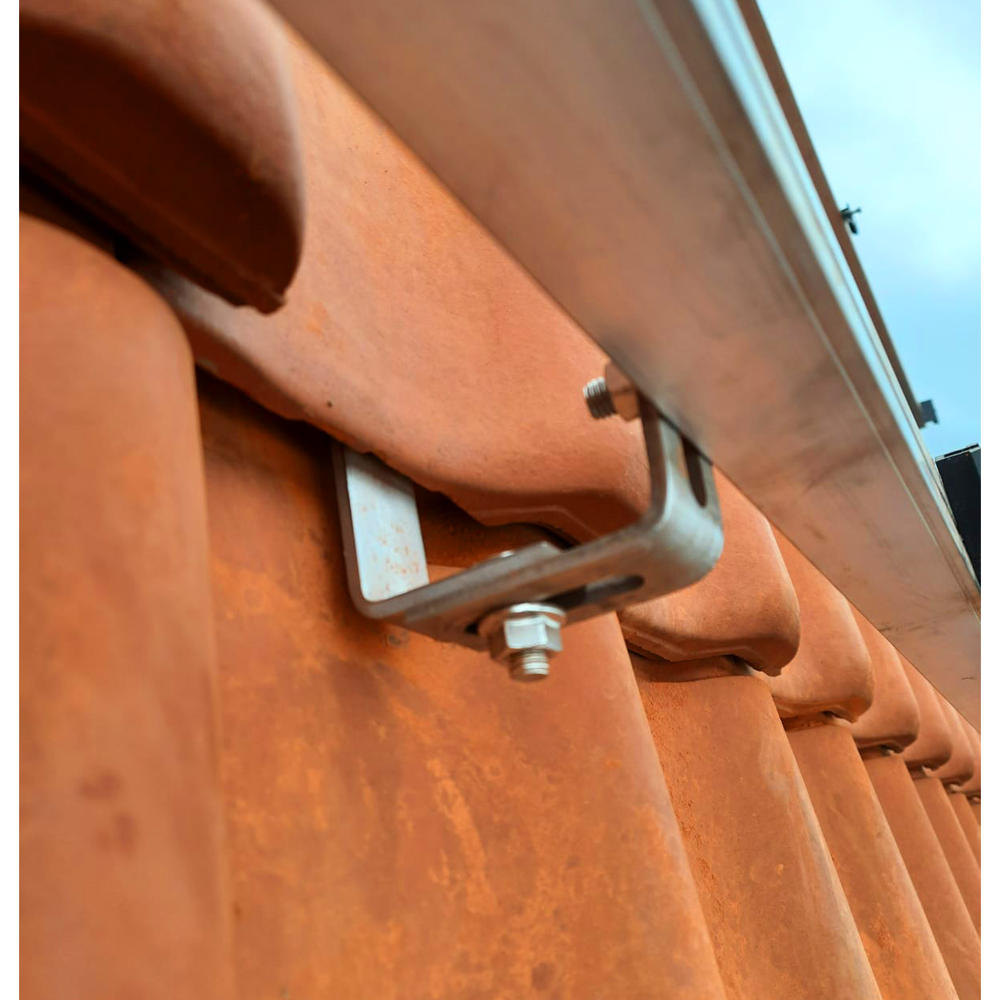

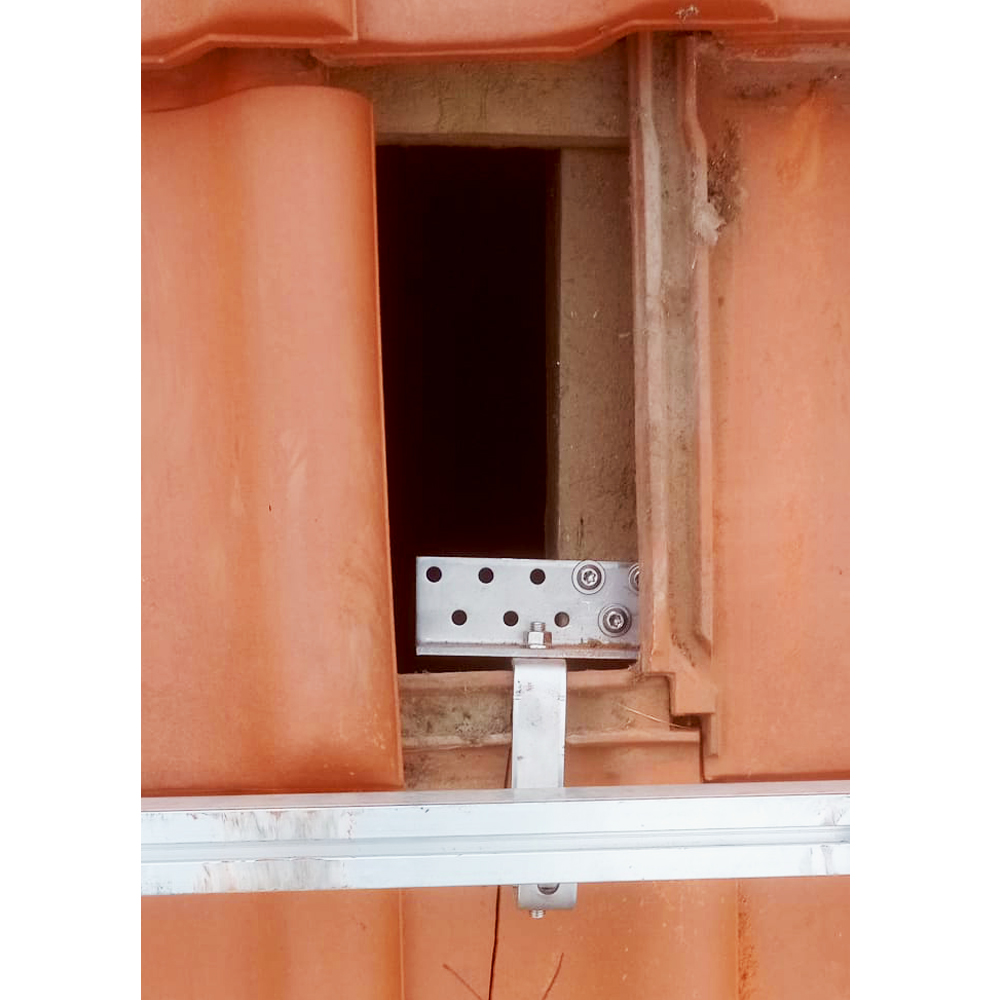

Installation Dachhaken
Die Installation eines Dachhakens ist ein wesentlicher Schritt für die sichere Befestigung von Solaranlagen auf Ihrem Dach. Mit den richtigen Werkzeugen und einer sorgfältigen Vorgehensweise können Sie den Haken stabil an den Sparren montieren.
Wichtige Schritte:
• Positionierung: Den Dachhaken direkt über dem Sparren ausrichten für maximale Stabilität.
• Ausklinken: Bei Bedarf den Dachziegel so ausklinken, dass der Dachhaken bündig auf dem Sparren sitzt.
• Vorbohren: Pilotlöcher bohren, um Rissbildung im Holz zu verhindern.
• Verschraubung: Den Dachhaken mit Tellerkopfschrauben sicher befestigen.
• Ausrichtungskontrolle: Die gerade Ausrichtung überprüfen, um eine stabile Basis zu gewährleisten.
Diese Schritte tragen dazu bei, eine langlebige und sichere Installation zu garantieren.
Mehrwertsteuerinformationen
Dieser Artikel enthält die Mehrwertsteuer. Sollten Sie den Dachhaken für eine Photovoltaikanlage verwenden, entfällt die MwSt. In diesem Fall bitten wir Sie, den bereits mwst-befreiten Artikel in der Kategorie Photovoltaik zu erwerben. Diese Regelung gilt für Deutschland, Österreich und die Niederlande.

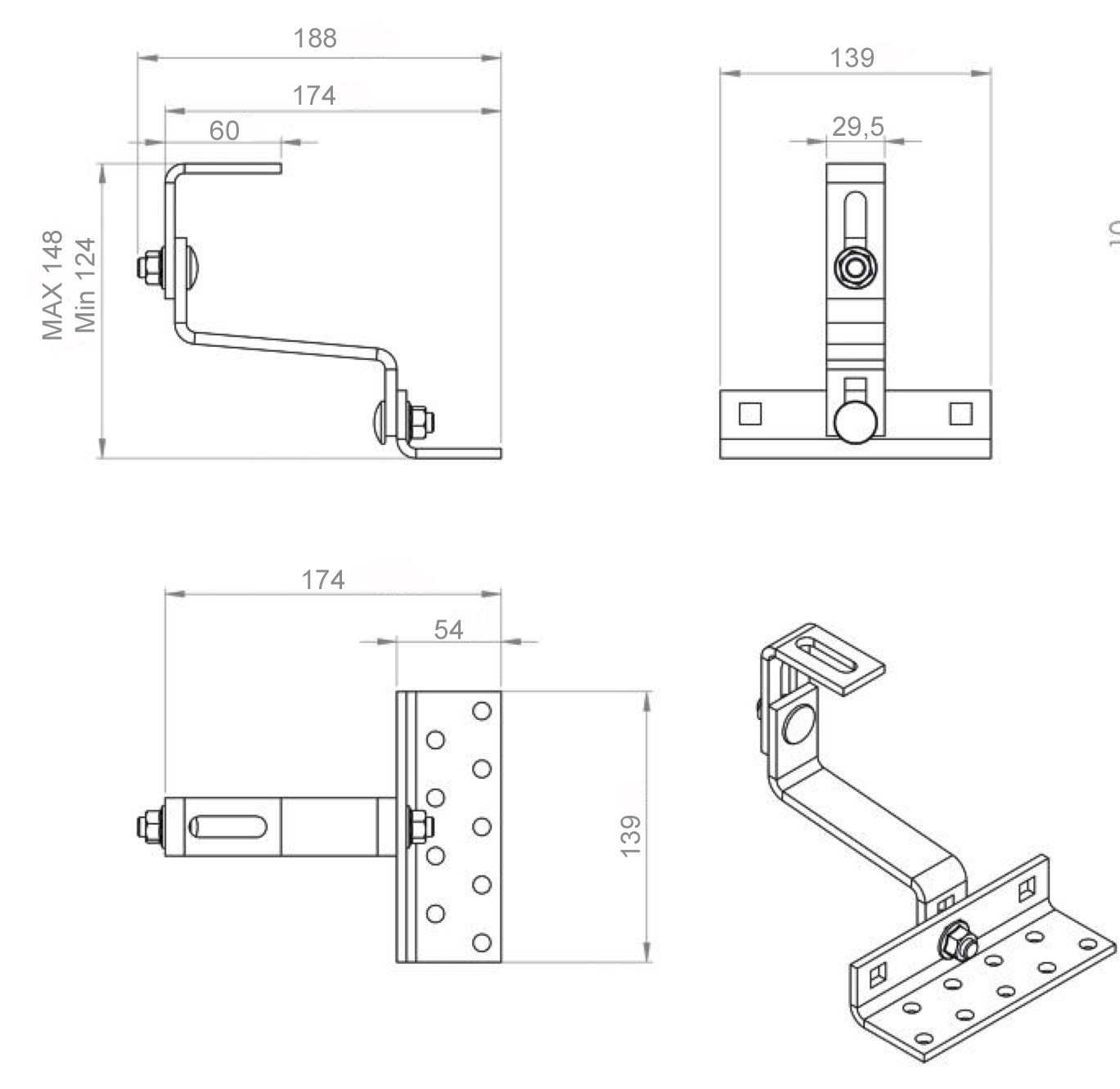

Technische Daten
| Material | Rostfreier, ferritischer Edelstahl - WNr.: 1.4016 - magnetisch* |
| Länge Haken | 174 mm |
| Maße Grundplatte | 139 x 54 x 4 mm |
| Sonstige Materialstärke | 5 mm |
| Befestigungsbohrungen | 9 x 9mm versetzt |
| Langlochmessung | 40 x 11 mm |
| Höhenverstellbar Gesamt | 124-148 mm |
| Gesamt Maße | 174 x 139 x 124-148 mm |
| Schneelast max. | 140 kg |
| Windgeschwindigkeit | max. 60m/s |
| Gewicht Stück | 0,6 kg |
| Ziegeltyp | Formziegel, Dachpfannen, - steine |
| Dachart | Schrägdach / Steildach ab ca. 20° Dachneigung |
*Je nach Werkstoff / Gefüge kann Edelstahl magnetisch sein oder nicht. Austenitische Edelstahlsorten, wie 1.4301 oder 1.4404, sind in der Regel nicht magnetisch. Im Gegensatz dazu zeigt ferritischer Edelstahl, wie der Werkstoff 1.4016, magnetische Eigenschaften.
Zubehör
T-PRO-V.30M
Trägerprofilset für Eurotherm-Solar PRO Vakuumröhrenkollektor
Trägerprofilset für Eurotherm-Solar PRO Vakuumröhrenkollektor
Die Befestigung von Vakuumröhrenkollektoren erfordert spezielle Träger- und Montagesysteme, um eine sichere und stabile Installation zu gewährleisten. Dieses Unterkonstruktions-Set ermöglicht Ihnen die sichere Montage Ihrer Eurotherm-Solar PRO Kollektoren auf Ihrem Schrägdach und eignet sich perfekt für verschiedenste Auslegungen. Unser Trägerprofilset zur Kollektorbefestigung ist ein Set von Trägerprofilen, das speziell für die Befestigung des Eurotherm-Solar PRO Vakuumröhrenkollektor entwickelt wurde. Dieses Trägerprofilset besteht aus robusten und korrosionsbeständigen Materialien wie Aluminium und Edelstahl und ist so konstruiert, dass sie eine sichere und stabile Befestigung der Kollektoren ermöglichen. Das Trägerprofilset umfasst alle notwendigen Komponenten (außer Dachhaken) wie Profile, Schrauben, Muttern, um die Kollektoren sicher und fachgerecht zu befestigen.
Vorteile des Trägerprofilsets
Aufdachsystem mit einfacher Montage parallel zur Dachfläche.
Installation auf jede Stegbreite möglich.
System ist schnell und einfach zu installieren.
Verbindung zwischen Profilen durch Innenprofil und Selbstbohrschrauben, ohne Beeinträchtigung der Paneelenbefestigung möglich.
Passgenaue Länge, abgestimmt auf unseren Eurotherm-Solar-PRO Vakuumröhrenkollektor
Sicherer und dauerhafter Halt der Kollektoren
Robust und korrosionsbeständig
Statisch berechnete Konstruktion
Made in Germany
Lieferumfang
Profil
10R
15R
20R
25R
30R
Profilschienen
2 x
Länge in cm (2x)
85
125
164
203
237
M8 Nutenstein
4 x
6 x
M8x40 Zylinderschraube
4 x
6 x
M10x25 Schraube
4 x
6 x
M10 Unterlegscheibe
4 x
6 x
M10 Flanschmutter
4 x
6 x
Endkappe
4 x
Empfehlung Dachhaken, Stockschrauben & Tellerkopfschrauben
Dachhaken, Stockschrauben und Tellerkopfschrauben sind nicht im Lieferumfang enthalten und müssen separat erworben werden. Sie dienen dazu, die Trägerprofile am Dach zu befestigen Beim Kauf von Dachhaken und Stockschrauben ist es wichtig, die richtige Größe und Anzahl für das jeweilige Dach und die geplante Installation zu berücksichtigen. Dachhaken, Stockschrauben und Tellerkopfschrauben finden Sie in den unterschiedlichsten Ausführungen ins unserem Shop.
Wir empfehlen:
Profil
10R
15R
20R
25R
30R
Dachhaken
4 x
6 x
Stockschrauben + Verstellplatten
4 x
6 x
Tellerkopfschrauben
8 x
12 x
Technische Daten
Aluprofil
Ausführung
Ultralight
Materialart
Aluminium
Maße
40 x 40mm
Regelspannweite
1,6m
Gewicht
779g/m
Schnellast
sk = 1,21 kn / m2
Modullast
0,22 kn / m2
Windlast
WSog = -0,80 kn / m2, Wdruck = 0,40 kn / m2
Montagekanal
1 x M8 Nut für Nutensteine, 1 x M10 Nut für Sechskantschrauben
Nutenstein
Materialart
Aluminium
Durchmesser
8mm
Gesamtlänge
22mm
Höhe
10mm
Breite
13mm
Gewicht per 100 St.
0,39 kg
Sonstiges
mit Führungssteg und Federkugel
Zylinderschraube
Materialart
A2
Durchmesser
8mm
Gesamtlänge
40mm
Gewindeart
metrisch
Antrieb
SW6
Antriebsform
Innensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Kopfform
Zylinderkopf
Sechskantschraube
Materialart
A2
Durchmesser
10mm
Gesamtlänge
25mm
Kopfhöhe
6,4mm
Eckmaß
18,9mm
Antrieb
Sechskantkopf
Antriebsform
SW17
Mindest-Festigkeitsklasse
700 N/mm2
Unterlegscheibe
Materialart
A2
Materialstärke
2,5mm
Innendurchmesser
10,5mm
Außendurchmesser
30mm
Härte
140 HV
Gewicht per 100 St.
1,13 kg
Flanschmutter
Materialart
A2
Durchmesser
10mm
Gewindeart
metrisch
Antrieb
SW15
Antriebsform
Außensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Höhe
10mm
Sonstiges
mit Sperrverzahnung
Endkappe
Maße
40x40mm
Farbe
schwarz
Material
PVC
Sonstiges
zum Überstecken
UV beständig
ALU-TP19.100VM
ALU-Trägerprofil - 40-200cm - Montageprofil Montageschiene Aluminiumprofil Stange
ALU-Trägerprofil - Länge wählbar - Montageprofil Montageschiene Aluminiumprofil Stange
Unsere Aluprofile sind für alle Modultypen im Flach- und Schrägdachbereich sowie für Freilandanlagen und Fassaden eine ausgezeichnete Wahl, um Solarmodule schnell und einfach zu montieren. Sie bieten eine hohe Qualität und Verarbeitung zu einem günstigen Preis. Diese Profile sind einfach zu handhaben und können schnell installiert werden, was Zeit und Kosten spart. Sie sind langlebig und widerstandsfähig gegen Witterungseinflüsse und Korrosion.Wenn Sie nach einer kostengünstigen, aber dennoch qualitativ hochwertigen Option suchen, um Solarpanels auf Ihrem Dach zu montieren, dann sind unsere Aluprofile die perfekte Wahl.
Vorteile Aluminium Trägerprofil:
- Langlebig - Widerstandsfähig gegen Witterungseinflüsse und Korrosion- Für alle Modultypen geeignet- Im Flach- und Schrägdachbereich sowie für Freilandanlagen und Fassaden einsetzbar- Kostengünstig- Qualitativ hochwertig- Flexibel - die Systeme sind jederzeit erweiterbar und leicht anzupassen (z.B. mit Einschubverbindern)- Geringes Gewicht
Technische Daten der Aluminiumprofile
Ausführung: UltralightMaterialart: AluminiumProfil: 40 x 40 mmRegelspannweite: 1,6 mGewicht: 779g/mSchnellast: sk = 1,21 kn / m2Modullast: 0,22 kn / m2Windlast: WSog = -0,80 kn / m2, Wdruck = 0,40 kn / m2Montagekanal: 1 x M8 Nut für Nutensteine, 1 x M10 Nut für Sechskantschrauben
ACHTUNG: Da das Trägerprofil speziell für Sie zugeschnitten wird, ist dies von Umtausch und Rückgabe ausgeschlossen!
Inhalt: 0.4 lfm (8,23 €* / 1 lfm)
9021-2-V.01M
Unterlegscheibe Edelstahl A2 DIN 9021 10,5 für M10 Ø 30mm
Unterlegscheiben DIN 9021 - A2 - 10,5 für M10
Passend zu unseren Trägerprofilen 40 x 40 mm
Technische Daten
Aus Edelstahl - DIN 9021 - Ähnl. ISO 7093
Außendurchmesser (d2): 30 mm
Innendurchmesser (d1): 10,5 mm
Breite (h): 2,5 mm
Je nach Auswahl:
VPE: 1 Stück
VPE: 10 Stück
VPE: 25 Stück
VPE: 50 Stück
VPE: 100 Stück
943208-V.1x80M

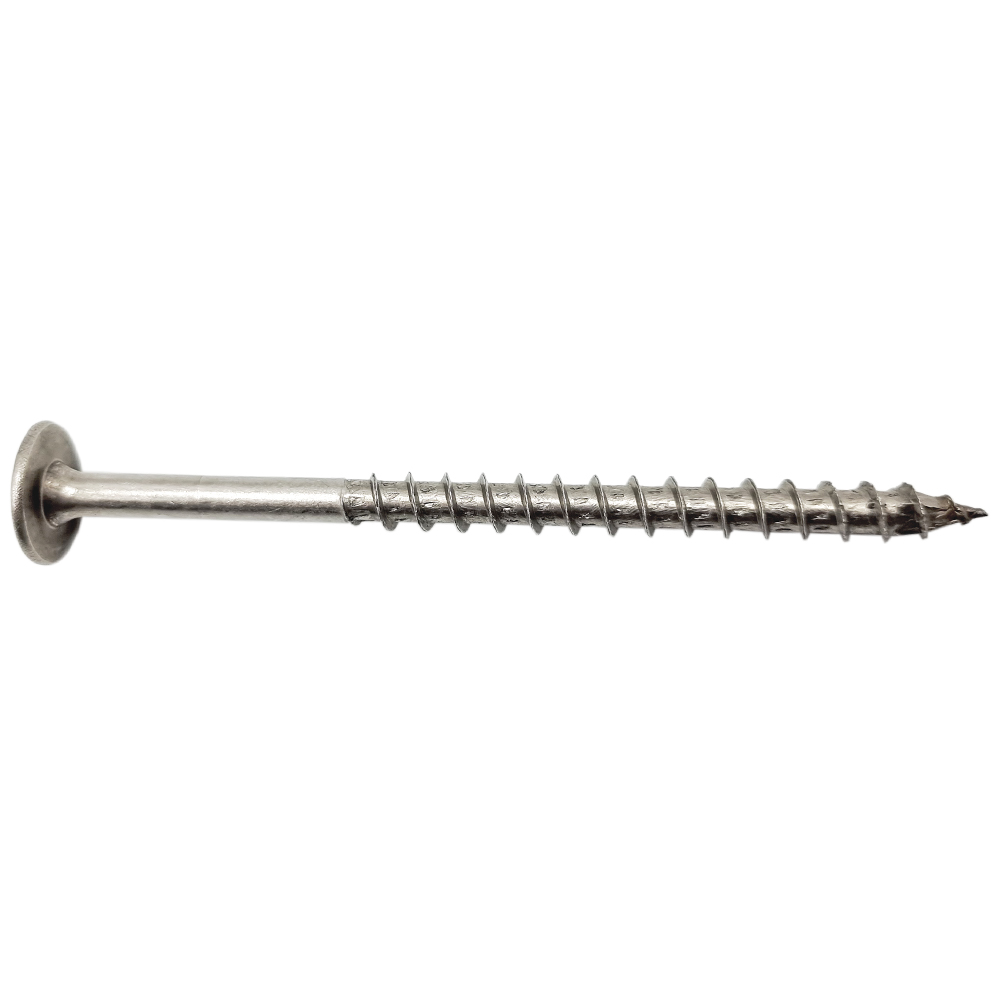

Tellerkopf Schraube Teilgewinde T-STAR plus T40 A2 Edelstahl rostfrei 4CUT 8 x 80/100/120 mm
Tellerkopf Schrauben - 8 x 80 / 100 / 120 mm
Die Tellerkopfschrauben haben Ihren optimalen Einsatz im Außenbereich. Z.B. für die Befestigung von Dachhaken an ihren Sparren oder Pfetten, an Carports, Pergolen, Vordächern, Brücken oder Balkonen geeignet.
Tellerkopf: Erheblich höhere Kopfdurchzugskräfte als Senkkopfschrauben, dies ermöglicht besseres Dichtziehen der Hölzer
Edelstahl A2: Für Außenanwendung mit direkter Bewitterung sowie für die Anwendung in Feuchträumen (z. B. Küche und Bad)
T-Star plus: Sauberer Sitz des BITs und besser Führung, z.B. bei Verarbeitung über Kopf
Wellenprofil: Für schnelles und sicheres Verschrauben
Technische Daten:
Gleitbeschichtet
4CUT-Spitze
Für einen Dachhaken (Frankfurter Pfanne) benötigen Sie 3 Schrauben
Für einen Dachhaken (Biberschwanz) benötigen Sie 2 Schrauben
8 x 80 mm
8 x 100 mm
8 x 120 mm
Gewindedurchmesser (d1):
8,0 mm
8,0 mm
8,0 mm
Kopfdurchmesser (dk):
20,0 mm
20,0 mm
20,0 mm
Klingengröße (T):
40
40
40
Gesamtlänge (Ls):
80 mm
100 mm
120 mm
Gewindelänge (Lgv):
70 mm
80 mm
80 mm
Bei der Montage zweier massiver Hölzer kommt es auf zwei entscheidende Eigenschaften an, die die Schrauben mitbringen müssen. Zunächst müssen beide Bauteile möglichst dicht zusammengezogen werden – am besten fugenlos –, damit die Lasten über den vollen Querschnitt vom einen auf das andere Holz abgeleitet werden können. Für diese Aufgabe gibt es in unserem Programm keine bessere als die HI.FORCE-Schraube. Mit Teilgewinde zieht diese bärenstark in das untere Holz, der lange, glatte Schaft unterhalb des Kopfes lässt die HI.FORCE widerstandslos durchs obere Holz gleiten. Mit Vollgewinde wird bei der HI.FORCE-Schraube die maximal aufnehmbare axiale Zugkraft noch mal signifikant erhöht. Der große Tellerkopf beider Varianten verteilt die Zugkraft auf eine größere Fläche des Holzes, der für solche Schrauben entscheidende Durchzugswiderstand ist dadurch deutlich erhöht. HI.FORCE wird im Holzbau vor allem bei stumpfen T-förmigen Anschlüssen (Rähm auf Pfosten) eingesetzt. Auch bei nicht rechtwinklig angeordneten Hölzern (Kopfbänder, Streben) wird die Verbindung zuverlässig dicht gezogen und gehalten. Je nach statischer Anforderung bekommen Sie unsere HI.FORCE in den Durchmessern 6, 8 und 10 Millimetern. Das bedeutet für Sie: Es ist vor dem Verschrauben kein kraftraubendes Zusammenziehen und Fixieren der Hölzer mehr nötig, haltbare und sichere Holzverbindungen sind in kürzester Zeit hergestellt. Der besondere Kraftangriff – T-STAR plus – ist ein sogenannter Innensechsrund. Im Vergleich zu wenig passgenauen Antriebsarten wie Philips oder Kreuzschlitz vergrößert sich die Angriffsfläche bei unserem T-STAR plus auf ein Vielfaches, und die T-STAR plus-Bits sitzen immer optimal im Schraubenkopf. Die daraus resultierende bestmögliche, passgenaue Kraftübertragung von Schrauber auf Schraube durch T-STAR plus ermöglicht so ein einfaches und enorm zügiges Arbeiten, und das wesentlich effizienter als bei allen anderen Antrieben.Das bedeutet für Sie: Das lästige Abrutschen des Bits aus dem Schraubenkopf ist passé, Sie können ganze Serienverschraubungen in kürzester Zeit absolvieren!Unsere Bezeichnung 4CUT für die Spitze unserer Schrauben beschreibt die Tatsache, dass diese nicht rund, sondern als Vierkant ausgeformt ist. Diese vier Kanten verdrängen die Holzfasern während des Eindrehens und schaffen so Platz für den Kerndurchmesser der Schraube. Der sonst unvermeidliche Spreizdruck, den der Kern im Holz ausübt, wird so wirkungsvoll reduziert und ein Aufspleißen des Holzes in Randnähe verringert. Auch das nötige Drehmoment des Akkuschraubers wird verringert, da der Kern der Schraube sich nicht ins Holz „quetschen“ muss.Das bedeutet für Sie: Selbst im sonst so reißanfälligen Randbereich Ihres Werkstücks ist nahezu kein Vorbohren mehr nötig! Durch den 4CUT sparen Sie einen kompletten Arbeitsgang.Die Abkürzung A2 bei unseren Edelstahlschrauben rührt von der Legierung des Stahls her. A steht für „Austenit“, ein Gemisch aus Eisen, Kohlenstoff und den Legierungselementen Chrom, Nickel und Molybdän. Die 2 (1-5) zeigt den Legierungsgrad, also den Gehalt an Chrom und Nickel an.Schrauben in der Ausführung Edelstahl rostfrei A2 bieten einen hohen Schutz gegen Korrosion und eine mittlere Festigkeit. Gering hingegen ist ihre Widerstandsfähigkeit gegen Seewasser und gegen Säuren. Sie werden deshalb in küstenfernen Gebieten im Außenbereich verschraubt und verrichten dort lange und zuverlässig ihren Dienst. Das bedeutet für Sie: Mit unseren Schrauben in Edelstahl rostfrei A2 sind Sie abseits der Küstengebiete bei nahezu allen Bauvorhaben korrosionstechnisch bestens gerüstet.
3326
Dachhaken Edelstahl für Dachsteine, Dachziegel und Dachpfannen
Dachhaken Edelstahl für Dachsteine, Dachziegel und DachpfannenEine sichere und zuverlässige Montage von Solarthermieanlagen beginnt mit den richtigen Dachhaken. Der Edelstahl-Dachhaken ist speziell entwickelt, um die Basis für eine langlebige und robuste Installation zu schaffen und überzeugt durch seine hohe Materialqualität und vielseitige Anwendung.Geeignet für Dächer mit Dachsteinen, Dachziegeln und Dachpfannen. Der Edelstahl-Dachhaken ist die ideale Lösung, wenn eine langlebige, sichere und flexible Befestigung für Ihre Solarthermieanlage gewünscht wird.Hauptmerkmale und Vorteile:Robustes Material: Aus hochwertigem Edelstahl 1.4016 gefertigt, ist dieser Dachhaken rost- und korrosionsbeständig und bietet eine besonders lange Lebensdauer, selbst unter extremen Witterungsbedingungen.Einfache Montage: Der Dachhaken wird mit drei Holz- oder Tellerkopfschrauben direkt am Sparren befestigt und gewährleistet so eine stabile Verbindung zur Dachstruktur. Die Schraubenlänge sollte passend zur Sparrenstärke gewählt werden. Standard-Schraubengrößen:M8 x 80 mmM8 x 100 mmM8 x 120 mmHinweis: Bitte beachten Sie die Wahl der passenden Schraubenlänge entsprechend der Stärke des Sparrens, um eine maximale Stabilität sicherzustellen.Hohe Tragkraft für Solarmodule: Ideal für die Befestigung von Aluschienen, Profilschienen und anderen Befestigungselementen zur Aufnahme von Vakuumröhrenkollektoren oder Flachkollektoren.Universelle Kompatibilität: Der Dachhaken ist kompatibel mit verschiedenen Profilschienen und eignet sich somit für eine Vielzahl von Solarinstallationen und Anwendungstypen.Extrabreite Auflagefläche: Die extrabreite Auflagefläche bietet eine besonders sichere Befestigung und sorgt für eine gleichmäßige Verteilung der Last.Installation DachhakenDie Installation eines Dachhakens ist ein wesentlicher Schritt für die sichere Befestigung von Solaranlagen auf Ihrem Dach. Mit den richtigen Werkzeugen und einer sorgfältigen Vorgehensweise können Sie den Haken stabil an den Sparren montieren.Wichtige Schritte: • Positionierung: Den Dachhaken direkt über dem Sparren ausrichten für maximale Stabilität.• Ausklinken: Bei Bedarf den Dachziegel so ausklinken, dass der Dachhaken bündig auf dem Sparren sitzt.• Vorbohren: Pilotlöcher bohren, um Rissbildung im Holz zu verhindern.• Verschraubung: Den Dachhaken mit Tellerkopfschrauben sicher befestigen.• Ausrichtungskontrolle: Die gerade Ausrichtung überprüfen, um eine stabile Basis zu gewährleisten.Diese Schritte tragen dazu bei, eine langlebige und sichere Installation zu garantieren.MehrwertsteuerinformationenDieser Artikel enthält die Mehrwertsteuer. Sollten Sie den Dachhaken für eine Photovoltaikanlage verwenden, entfällt die MwSt. In diesem Fall bitten wir Sie, den bereits mwst-befreiten Artikel in der Kategorie Photovoltaik zu erwerben. Diese Regelung gilt für Deutschland, Österreich und die Niederlande.Technische DatenMaterialRostfreier, ferritischer Edelstahl - WNr.: 1.4016 - magnetisch*Länge Haken160 mmMaße Grundplatte178 x 49 x 4 mmSonstige Materialstärke5 mmBefestigungsbohrungen6 Stück - 8 x 8mm versetzt // 6 Stück 8 x 13mm versetztLanglochmessung40 x 12 mmHöhe130 mmGesamt Maße78 x 160 x 130 mmSchneelast max.140 kgWindgeschwindigkeitmax. 60m/sGewicht Stück0,6 kgZiegeltypFormziegel, Dachpfannen, - steineDachartSchrägdach / Steildach ab ca. 20° Dachneigung*Je nach Werkstoff / Gefüge kann Edelstahl magnetisch sein oder nicht. Austenitische Edelstahlsorten, wie 1.4301 oder 1.4404, sind in der Regel nicht magnetisch. Im Gegensatz dazu zeigt ferritischer Edelstahl, wie der Werkstoff 1.4016, magnetische Eigenschaften.
T-CPC-V.16M
Trägerprofilset für Eurotherm-Solar CPC Vakuumröhrenkollektor
Trägerprofilset für Eurotherm-Solar CPC Vakuumröhrenkollektor
Die Befestigung von Vakuumröhrenkollektoren erfordert spezielle Träger- und Montagesysteme, um eine sichere und stabile Installation zu gewährleisten. Dieses Unterkonstruktions-Set ermöglicht Ihnen die sichere Montage Ihrer Eurotherm-Solar CPC Kollektoren auf Ihrem Schrägdach und eignet sich perfekt für verschiedenste Auslegungen. Unser Trägerprofilset zur Kollektorbefestigung ist ein Set von Trägerprofilen, das speziell für die Befestigung des Eurotherm-Solar CPC Vakuumröhrenkollektor entwickelt wurde. Dieses Trägerprofilset besteht aus robusten und korrosionsbeständigen Materialien wie Aluminium und Edelstahl und ist so konstruiert, dass sie eine sichere und stabile Befestigung der Kollektoren ermöglichen. Das Trägerprofilset umfasst alle notwendigen Komponenten (außer Dachhaken) wie Profile, Schrauben, Muttern, um die Kollektoren sicher und fachgerecht zu befestigen.
Vorteile des Trägerprofilsets
Aufdachsystem mit einfacher Montage parallel zur Dachfläche.
Installation auf jede Stegbreite möglich.
System ist schnell und einfach zu installieren.
Verbindung zwischen Profilen durch Innenprofil und Selbstbohrschrauben, ohne Beeinträchtigung der Paneelenbefestigung möglich.
Passgenaue Länge, abgestimmt auf unseren Eurotherm-Solar CPC Vakuumröhrenkollektor
Sicherer und dauerhafter Halt der Kollektoren
Robust und korrosionsbeständig
Statisch berechnete Konstruktion
Made in Germany
Lieferumfang
Profil
16R
20R
24R
Profilschienen
2 x
Länge in cm (2x)
180
230
270
M8 Nutenstein
6 x
8 x
M8x40 Zylinderschraube
6 x
8 x
M10x25 Schraube
6 x
8 x
M10 Unterlegscheibe
6 x
8 x
M10 Flanschmutter
6 x
8 x
Endkappe
4 x
Empfehlung Dachhaken, Stockschrauben & Tellerkopfschrauben
Dachhaken, Stockschrauben und Tellerkopfschrauben sind nicht im Lieferumfang enthalten und müssen separat erworben werden. Sie dienen dazu, die Trägerprofile am Dach zu befestigen Beim Kauf von Dachhaken und Stockschrauben ist es wichtig, die richtige Größe und Anzahl für das jeweilige Dach und die geplante Installation zu berücksichtigen. Dachhaken, Stockschrauben und Tellerkopfschrauben finden Sie in den unterschiedlichsten Ausführungen ins unserem Shop.
Wir empfehlen:
Profil
16R
20R
24R
Dachhaken
6 x
8 x
Stockschrauben + Verstellplatten
6 x
8 x
Tellerkopfschrauben
12 x
16 x
Technische Daten
Aluprofil
Ausführung
Ultralight
Materialart
Aluminium
Maße
40 x 40mm
Regelspannweite
1,6m
Gewicht
779g/m
Schnellast
sk = 1,21 kn / m2
Modullast
0,22 kn / m2
Windlast
WSog = -0,80 kn / m2, Wdruck = 0,40 kn / m2
Montagekanal
1 x M8 Nut für Nutensteine, 1 x M10 Nut für Sechskantschrauben
Nutenstein
Materialart
Aluminium
Durchmesser
8mm
Gesamtlänge
22mm
Höhe
10mm
Breite
13mm
Gewicht per 100 St.
0,39 kg
Sonstiges
mit Führungssteg und Federkugel
Zylinderschraube
Materialart
A2
Durchmesser
8mm
Gesamtlänge
40mm
Gewindeart
metrisch
Antrieb
SW6
Antriebsform
Innensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Kopfform
Zylinderkopf
Sechskantschraube
Materialart
A2
Durchmesser
10mm
Gesamtlänge
25mm
Kopfhöhe
6,4mm
Eckmaß
18,9mm
Antrieb
Sechskantkopf
Antriebsform
SW17
Mindest-Festigkeitsklasse
700 N/mm2
Unterlegscheibe
Materialart
A2
Materialstärke
2,5mm
Innendurchmesser
10,5mm
Außendurchmesser
30mm
Härte
140 HV
Gewicht per 100 St.
1,13 kg
Flanschmutter
Materialart
A2
Durchmesser
10mm
Gewindeart
metrisch
Antrieb
SW15
Antriebsform
Außensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Höhe
10mm
Sonstiges
mit Sperrverzahnung
Endkappe
Maße
40x40mm
Farbe
schwarz
Material
PVC
Sonstiges
zum Überstecken
UV beständig
933-2-V.01M
Sechskantschraube Edelstahl A2-70 DIN 933 M10x25 Vollgewinde
Sechskantschraube M10 x 25
Sechskantschraube mit Gewinde bis zum Schraubenkopf. Passend zu unserem 40 x 40 mm Trägerprofil.
Technische Daten:
Aus Edelstahl
M10 x 25
Je nach Auswahl:
VPE: 1 Stück
VPE: 10 Stück
VPE: 25 Stück
VPE: 50 Stück
VPE: 100 Stück
9345-2-V.01M
Flanschmutter M10 Sperrverzahnung A2 Edelstahl DIN6923
Flanschmutter M10 Sperrverzahnung A2 Edelstahl DIN6923
Sechskantmutter mit Flansch und Sperrverzahnung - Passsend zu unseren Trägerprofilen 40 x 40 mm
Technische Daten
Aus Edelstahl - WS 9345 - Ähnl. DIN 6923
Außendurchmesser (dc): 21,8 mm
Sechskant Durchmesser (s): 15mm
Innendurchmesser (d): 10 mm - für M10
Breite (m): 9,64 mm
Je nach Auswahl:
VPE: 1 Stück
VPE: 10 Stück
VPE: 25 Stück
VPE: 50 Stück
VPE: 100 Stück
9250280-V.9250280-80-10M

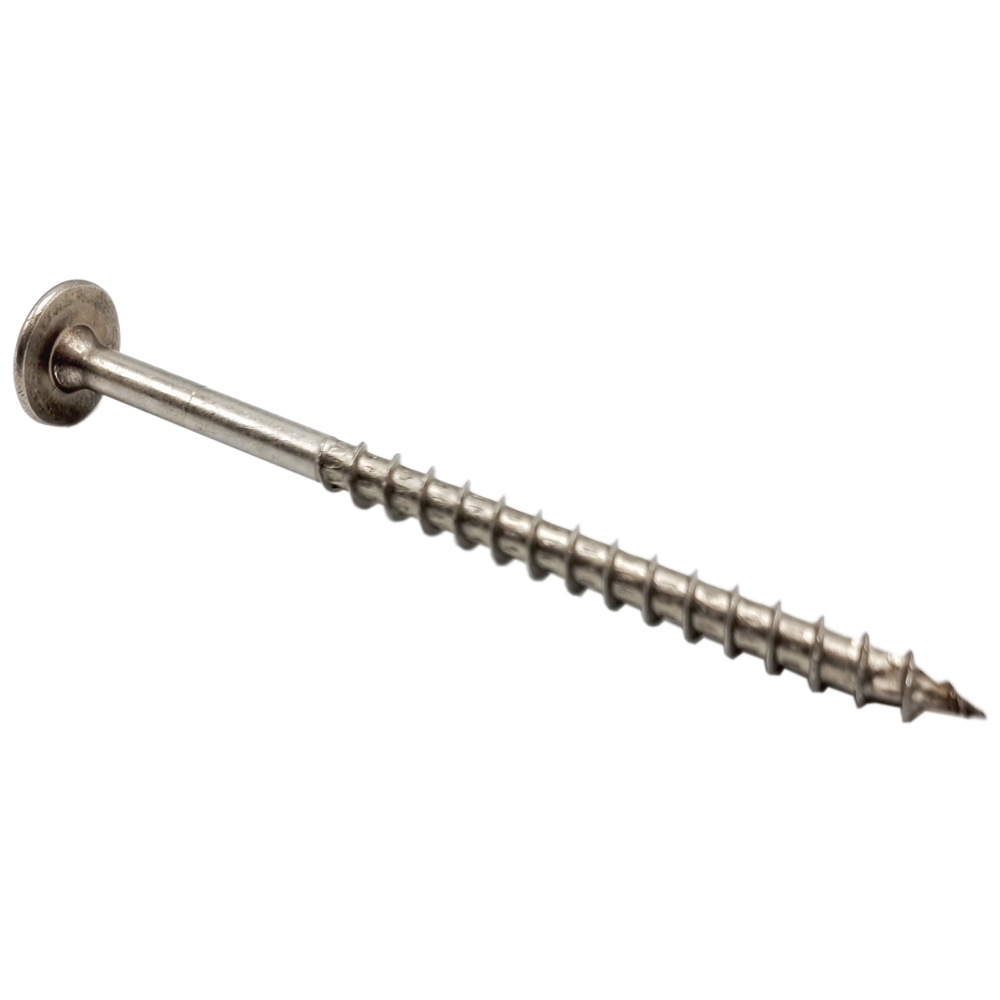

Tellerkopf Schraube 8 x 80/100/120/160/260 mm Teilgewinde TX40 A2 Edelstahl rostfrei
Tellerkopf Schraube 8 x 80 / 100 / 120 / 160 / 260 mm
Die Tellerkopfschrauben haben Ihren optimalen Einsatz im Außenbereich. Z.B. für die Befestigung von Dachhaken an ihren Sparren oder Pfetten, an Carports, Pergolen, Vordächern, Brücken oder Balkonen geeignet.
Tellerkopf: Erheblich höhere Kopfdurchzugskräfte als Senkkopfschrauben, dies ermöglicht besseres Dichtziehen der Hölzer
Edelstahl A2: Für Außenanwendung mit direkter Bewitterung sowie für die Anwendung in Feuchträumen (z. B. Küche und Bad)
Wellenprofil: Für schnelles und sicheres Verschrauben
Technische Daten:
Gewindedurchmesser: 8,0 mm
Kopfdurchmesser: 20,0 mm
Schneidkerbe: 13 mm
Gesamtlänge: 80 / 100 / 120 / 160 / 260 mm
Gewindelänge: 72 / 80 / 100 mm
Für einen Dachhaken (Frankfurter Pfanne) benötigen Sie 3 Schrauben
Für einen Dachhaken (Biberschwanz) benötigen Sie 2 Schrauben
Bei der Montage zweier massiver Hölzer kommt es auf zwei entscheidende Eigenschaften an, die die Schrauben mitbringen müssen. Zunächst müssen beide Bauteile möglichst dicht zusammengezogen werden – am besten fugenlos –, damit die Lasten über den vollen Querschnitt vom einen auf das andere Holz abgeleitet werden können. Die Abkürzung A2 bei unseren Edelstahlschrauben rührt von der Legierung des Stahls her. A steht für „Austenit“, ein Gemisch aus Eisen, Kohlenstoff und den Legierungselementen Chrom, Nickel und Molybdän. Die 2 (1-5) zeigt den Legierungsgrad, also den Gehalt an Chrom und Nickel an.Schrauben in der Ausführung Edelstahl rostfrei A2 bieten einen hohen Schutz gegen Korrosion und eine mittlere Festigkeit. Gering hingegen ist ihre Widerstandsfähigkeit gegen Seewasser und gegen Säuren. Sie werden deshalb in küstenfernen Gebieten im Außenbereich verschraubt und verrichten dort lange und zuverlässig ihren Dienst. Das bedeutet für Sie: Mit unseren Schrauben in Edelstahl rostfrei A2 sind Sie abseits der Küstengebiete bei nahezu allen Bauvorhaben korrosionstechnisch bestens gerüstet.
Inhalt: 10 Stück (0,45 €* / 1 Stück)
