Trägerprofilset für Eurotherm-Solar CPC Vakuumröhrenkollektor
55,90 €
Lieferzeit --> DE: 1 - 3 Werktage (EU: + 4 Werktage)
Lagernd: 9 Stück
Weitere Mengen bereits bestellt.
Beschreibung
Produktinformationen "Trägerprofilset für Eurotherm-Solar CPC Vakuumröhrenkollektor"
Trägerprofilset für Eurotherm-Solar CPC Vakuumröhrenkollektor
Die Befestigung von Vakuumröhrenkollektoren erfordert spezielle Träger- und Montagesysteme, um eine sichere und stabile Installation zu gewährleisten. Dieses Unterkonstruktions-Set ermöglicht Ihnen die sichere Montage Ihrer Eurotherm-Solar CPC Kollektoren auf Ihrem Schrägdach und eignet sich perfekt für verschiedenste Auslegungen.
Unser Trägerprofilset zur Kollektorbefestigung ist ein Set von Trägerprofilen, das speziell für die Befestigung des Eurotherm-Solar CPC Vakuumröhrenkollektor entwickelt wurde. Dieses Trägerprofilset besteht aus robusten und korrosionsbeständigen Materialien wie Aluminium und Edelstahl und ist so konstruiert, dass sie eine sichere und stabile Befestigung der Kollektoren ermöglichen. Das Trägerprofilset umfasst alle notwendigen Komponenten (außer Dachhaken) wie Profile, Schrauben, Muttern, um die Kollektoren sicher und fachgerecht zu befestigen.
Vorteile des Trägerprofilsets
- Aufdachsystem mit einfacher Montage parallel zur Dachfläche.
- Installation auf jede Stegbreite möglich.
- System ist schnell und einfach zu installieren.
- Verbindung zwischen Profilen durch Innenprofil und Selbstbohrschrauben, ohne Beeinträchtigung der Paneelenbefestigung möglich.
- Passgenaue Länge, abgestimmt auf unseren Eurotherm-Solar CPC Vakuumröhrenkollektor
- Sicherer und dauerhafter Halt der Kollektoren
- Robust und korrosionsbeständig
- Statisch berechnete Konstruktion
- Made in Germany
Lieferumfang
| Profil | 16R | 20R | 24R |
| Profilschienen | 2 x | ||
| Länge in cm (2x) | 180 | 230 | 270 |
| M8 Nutenstein | 6 x | 8 x | |
| M8x40 Zylinderschraube | 6 x | 8 x | |
| M10x25 Schraube | 6 x | 8 x | |
| M10 Unterlegscheibe | 6 x | 8 x | |
| M10 Flanschmutter | 6 x | 8 x | |
| Endkappe | 4 x | ||
Empfehlung Dachhaken, Stockschrauben & Tellerkopfschrauben
Dachhaken, Stockschrauben und Tellerkopfschrauben sind nicht im Lieferumfang enthalten und müssen separat erworben werden. Sie dienen dazu, die Trägerprofile am Dach zu befestigen Beim Kauf von Dachhaken und Stockschrauben ist es wichtig, die richtige Größe und Anzahl für das jeweilige Dach und die geplante Installation zu berücksichtigen. Dachhaken, Stockschrauben und Tellerkopfschrauben finden Sie in den unterschiedlichsten Ausführungen ins unserem Shop.
Wir empfehlen:
| Profil | 16R | 20R | 24R | ||
| Dachhaken | 6 x | 8 x | |||
| Stockschrauben + Verstellplatten | 6 x | 8 x | |||
| Tellerkopfschrauben | 12 x | 16 x | |||
Technische Daten
| Aluprofil | |||||
| Ausführung | Ultralight | ||||
| Materialart | Aluminium | ||||
| Maße | 40 x 40mm | ||||
| Regelspannweite | 1,6m | ||||
| Gewicht | 779g/m | ||||
| Schnellast | sk = 1,21 kn / m2 | ||||
| Modullast | 0,22 kn / m2 | ||||
| Windlast | WSog = -0,80 kn / m2, Wdruck = 0,40 kn / m2 | ||||
| Montagekanal | 1 x M8 Nut für Nutensteine, 1 x M10 Nut für Sechskantschrauben | ||||
| Nutenstein | |||||
| Materialart | Aluminium | ||||
| Durchmesser | 8mm | ||||
| Gesamtlänge | 22mm | ||||
| Höhe | 10mm | ||||
| Breite | 13mm | ||||
| Gewicht per 100 St. | 0,39 kg | ||||
| Sonstiges | mit Führungssteg und Federkugel | ||||
| Zylinderschraube | |||||
| Materialart | A2 | ||||
| Durchmesser | 8mm | ||||
| Gesamtlänge | 40mm | ||||
| Gewindeart | metrisch | ||||
| Antrieb | SW6 | ||||
| Antriebsform | Innensechskant | ||||
| Mindest-Festigkeitsklasse | 700 N/mm2 | ||||
| Kopfform | Zylinderkopf | ||||
| Sechskantschraube | |||||
| Materialart | A2 | ||||
| Durchmesser | 10mm | ||||
| Gesamtlänge | 25mm | ||||
| Kopfhöhe | 6,4mm | ||||
| Eckmaß | 18,9mm | ||||
| Antrieb | Sechskantkopf | ||||
| Antriebsform | SW17 | ||||
| Mindest-Festigkeitsklasse | 700 N/mm2 | ||||
| Unterlegscheibe | |||||
| Materialart | A2 | ||||
| Materialstärke | 2,5mm | ||||
| Innendurchmesser | 10,5mm | ||||
| Außendurchmesser | 30mm | ||||
| Härte | 140 HV | ||||
| Gewicht per 100 St. | 1,13 kg | ||||
| Flanschmutter | |||||
| Materialart | A2 | ||||
| Durchmesser | 10mm | ||||
| Gewindeart | metrisch | ||||
| Antrieb | SW15 | ||||
| Antriebsform | Außensechskant | ||||
| Mindest-Festigkeitsklasse | 700 N/mm2 | ||||
| Höhe | 10mm | ||||
| Sonstiges | mit Sperrverzahnung | ||||
| Endkappe | |||||
| Maße | 40x40mm | ||||
| Farbe | schwarz | ||||
| Material | PVC | ||||
| Sonstiges | zum Überstecken | ||||
| UV beständig | |||||
Installations- & Warnhinweise
Warnung: Alle Warnhinweis auf dem Produkt, auf der Verpackung oder in der Bedienungsanleitung sind bei der Montage und beim Gebrauch unbedingt zu beachten! Um Gesundheitsschäden zu vermeiden, richten Sie sich bei der Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung nach den Anweisungen des Herstellers. Wenn angegeben, diese Arbeiten nur von autorisiertem Fachpersonal durchführen lassen!
Bei Fragen rund um Sicherheit, Kompatibilität und Zulassung kontaktieren Sie unseren Kundensupport!
Installations- & Warnhinweise
Warnung: Alle Warnhinweis auf dem Produkt, auf der Verpackung oder in der Bedienungsanleitung sind bei der Montage und beim Gebrauch unbedingt zu beachten! Um Gesundheitsschäden zu vermeiden, richten Sie sich bei der Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung nach den Anweisungen des Herstellers. Wenn angegeben, diese Arbeiten nur von autorisiertem Fachpersonal durchführen lassen!
Bei Fragen rund um Sicherheit, Kompatibilität und Zulassung kontaktieren Sie unseren Kundensupport!
Zubehör

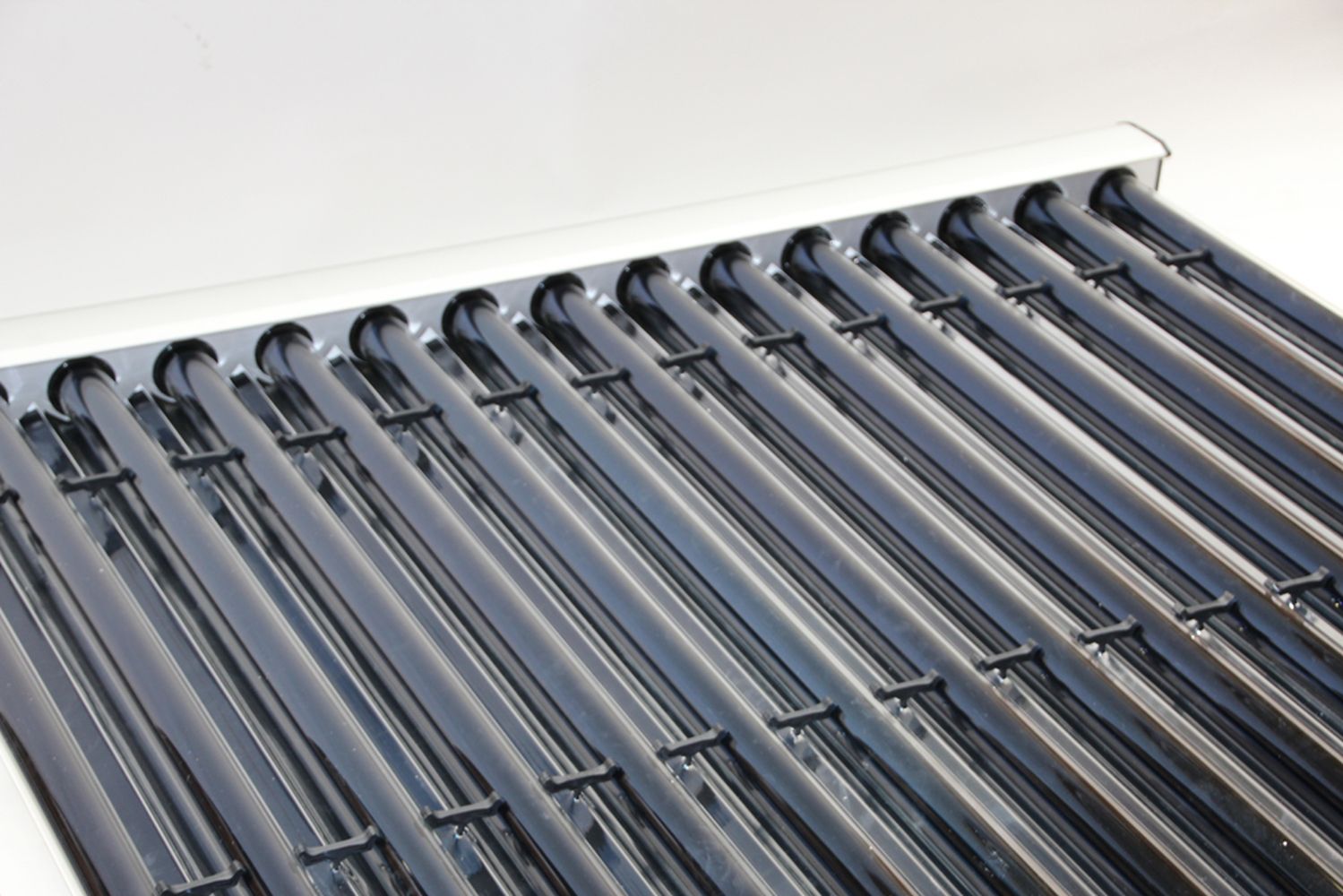

Eurotherm-Solar CPC 20R Vakuumröhrenkollektor mit 4,42 m² für effiziente Solarthermie. Hochleistungs-Sonnenkollektor für Warmwasser und Heizungsunterstützung.

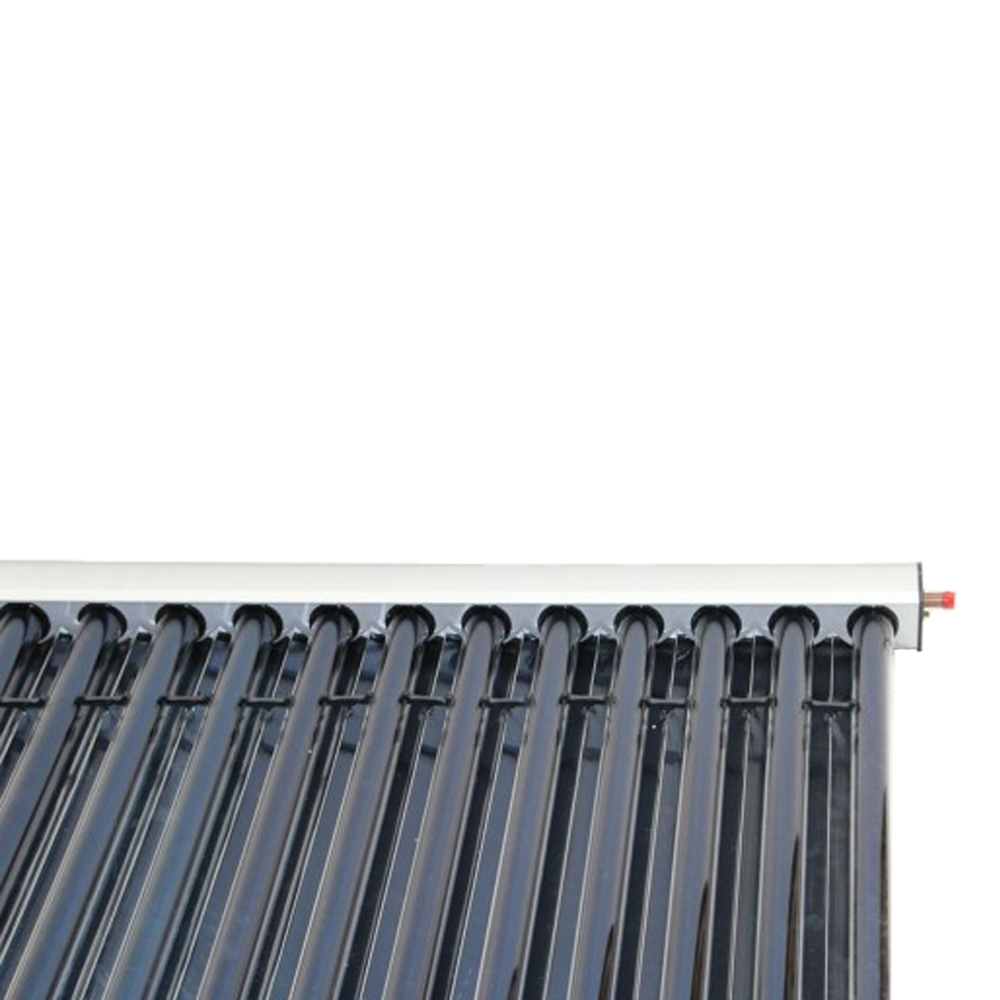

Eurotherm-Solar CPC 16R Vakuumröhrenkollektor mit 3,54 m² und integrierter Temperaturbegrenzung für effiziente Solarthermie sowie sicheren Betrieb.

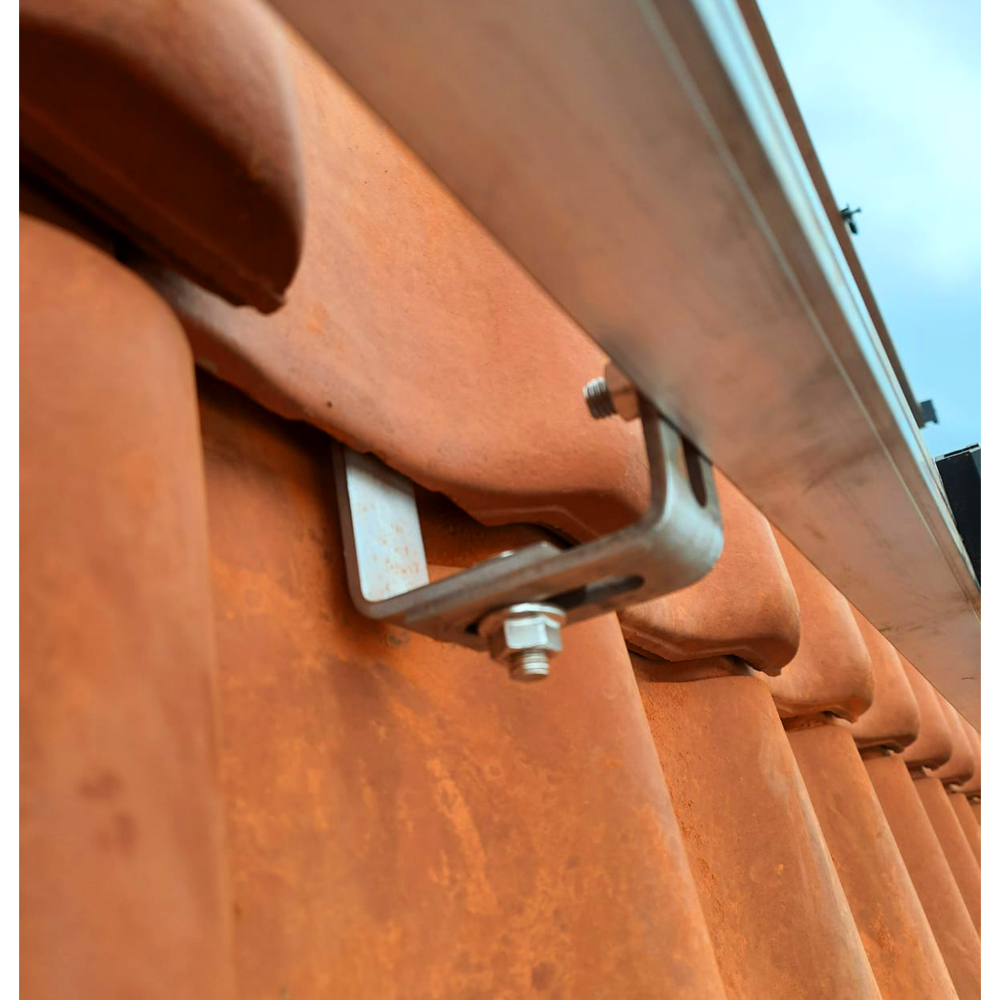

Eine sichere und zuverlässige Montage von Solarthermieanlagen beginnt mit den richtigen Dachhaken
Eurotherm-Solar CPC 24R Vakuumröhrenkollektor mit 5,29 m² für effiziente Solarthermie. Hochleistungs-Sonnenkollektor für Warmwasser und Heizungsunterstützung.
Eurotherm-Solar CPC 16R Vakuumröhrenkollektor mit 3,54 m² für effiziente Solarthermie. Hochleistungs-Sonnenkollektor für Warmwasser und Heizungsunterstützung.
Eine sichere und zuverlässige Montage von Solarthermieanlagen beginnt mit den richtigen Dachhaken.

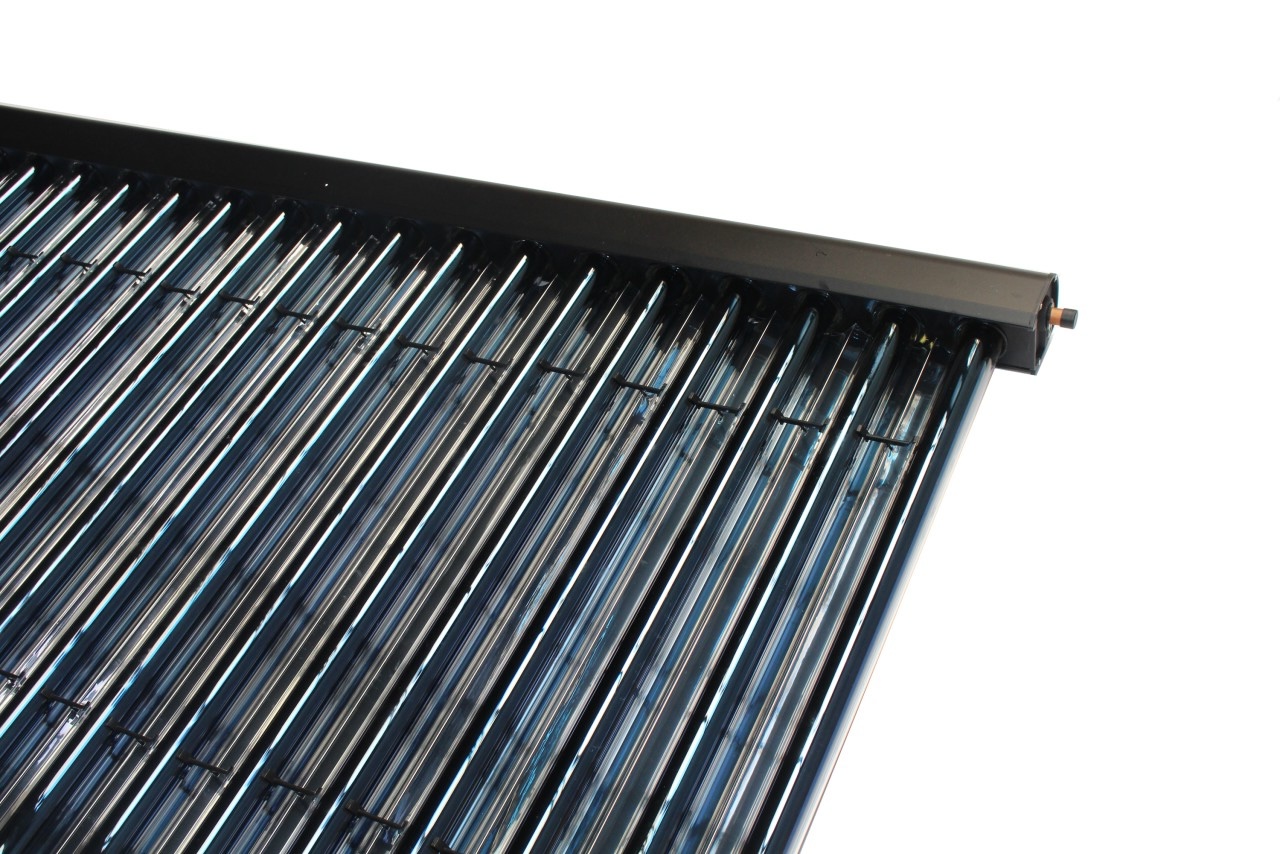

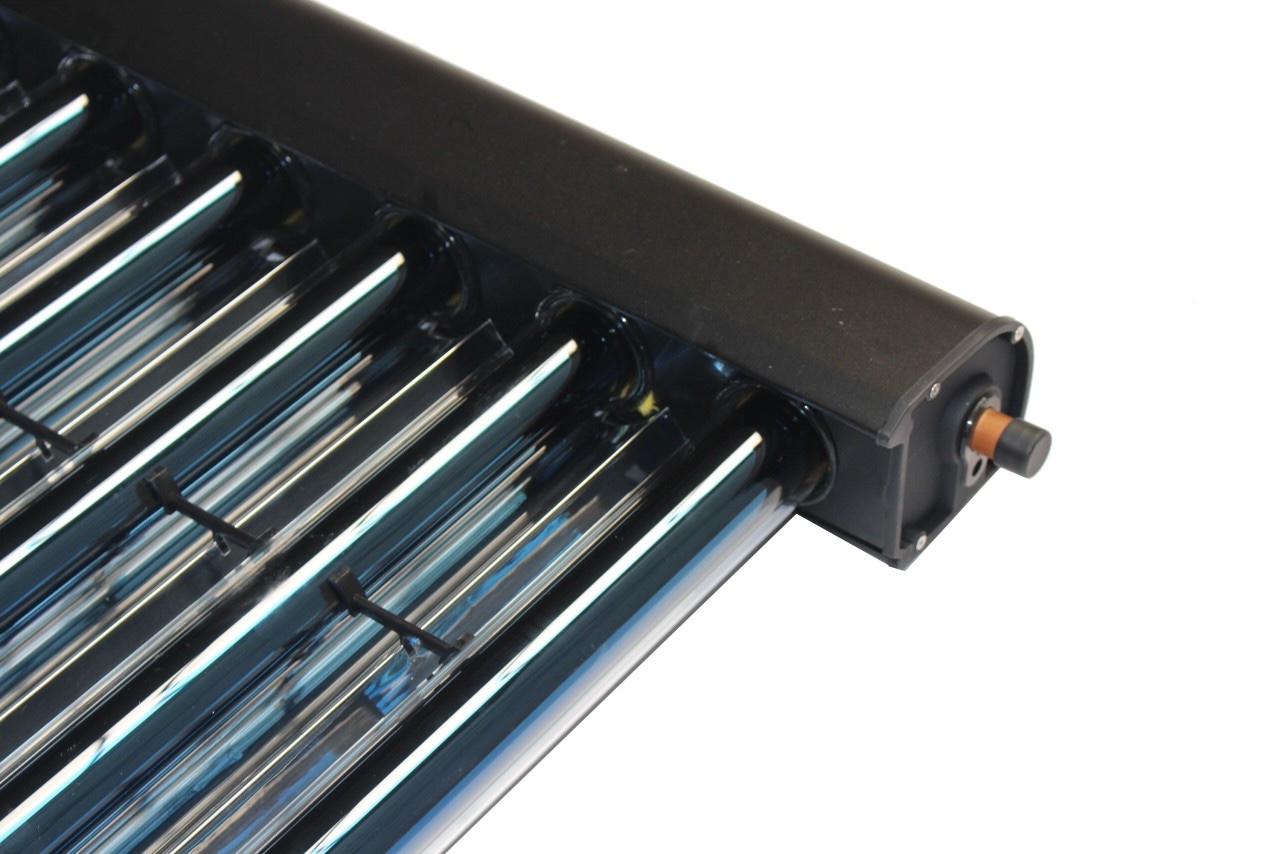

Eurotherm-Solar CPC 24R Black Line Vakuumröhrenkollektor mit 5,29 m² für effiziente Solarthermie. Design-Sonnenkollektor für Warmwasser und Heizungsunterstützung.
