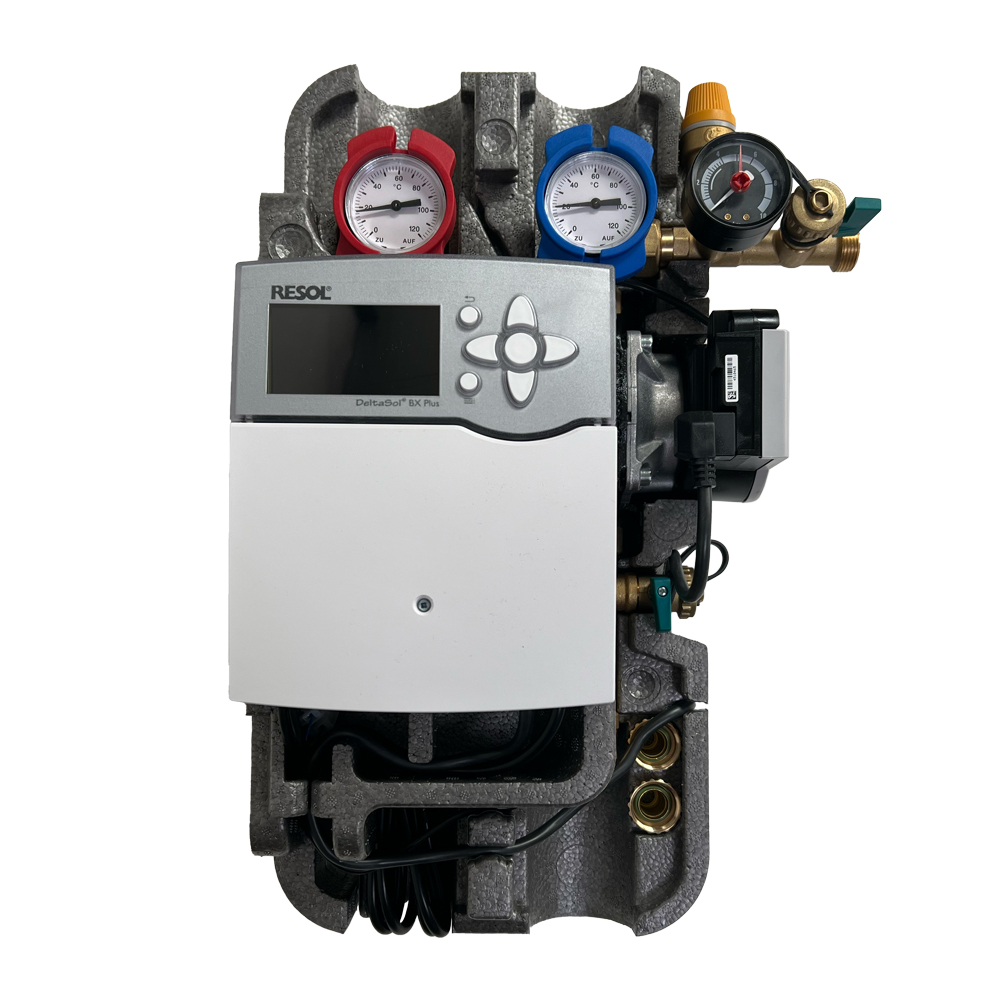

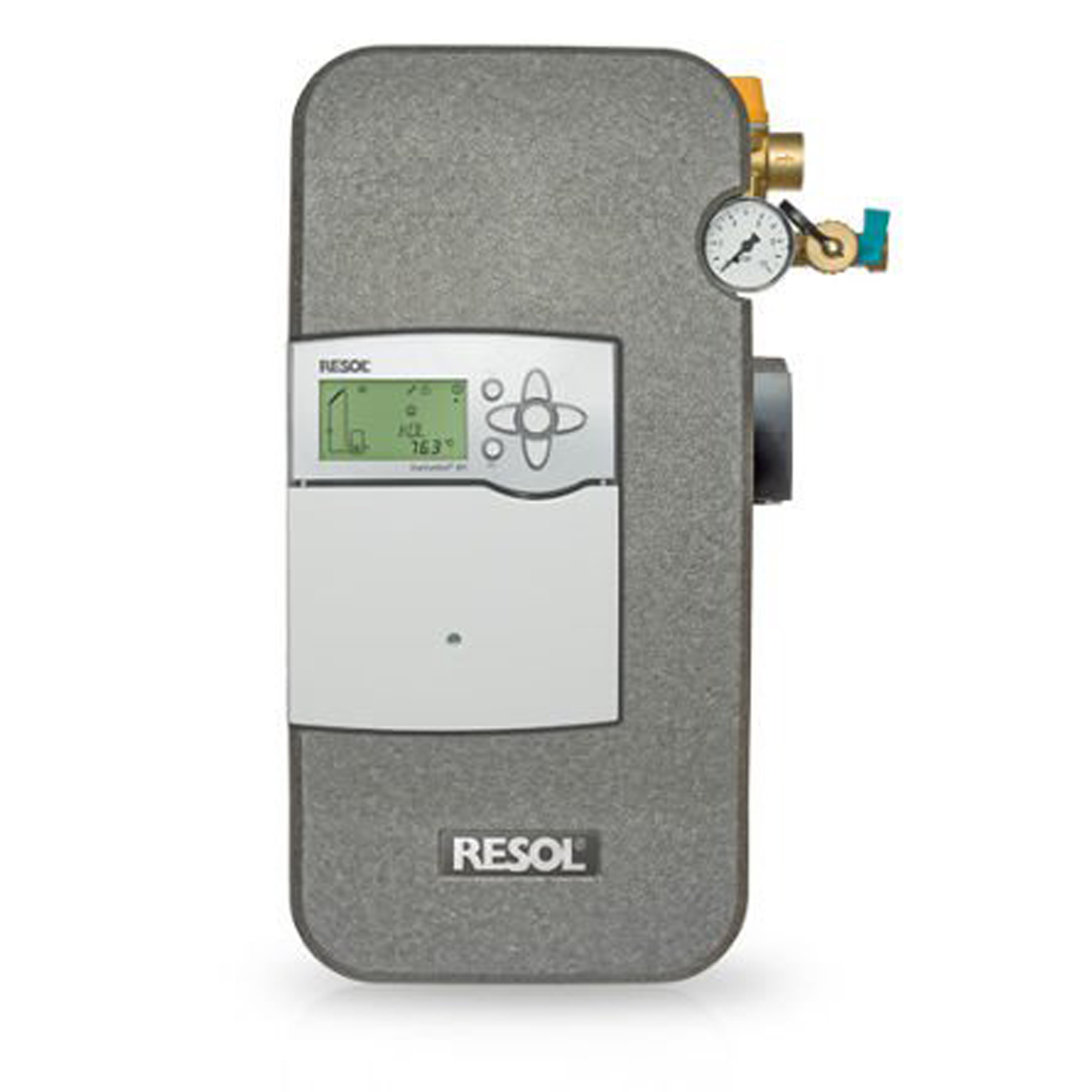

Solarstation Resol FlowSol B HE - DeltaSol BX Plus mit Wilo Yonos PARA ST 15/7.0-PWM2

Solarstation Resol FlowSol B HE - DeltaSol BX Plus Die FlowSol® B ist eine vorkonfektionierte Zweistrang-Solarstation und enthält vormontiert die wichtigsten Hydraulikkomponenten zum Betrieb einer Solaranlage.Wie alle RESOL-Solarstationen ist sie besonders leicht zu installieren. Vorteile • Hocheffizienzpumpe integriert• Befüll- und Entleeranschlüsse• Sicherheitsgruppe mit Anschluss für Membran-Ausdehnungsgefäß, Sicherheitsventil und Manometer• Wandhalter mit Befestigungsmaterial Technische Daten Umwälzpumpe: Wilo Yonos PARA ST 15/7.0-PWM2 Sicherheitsventil: 6 bar Manometer: 0 ... 10 bar Volumenstromanzeige: 1 ... 13 l/min Schwerkraftbremsen: Öffnungsdruck 20 mbar, aufstellbar Anschluss für Membran-Ausdehnungsgefäß: 3/4" AG, flachdichtend Abgang Sicherheitsventil: 3/4" IG Anschlüsse Solarleitungen: 3/4" IG Zulässige Maximaltemperatur VL/RL: 120 °C/95 °C Zulässiger Maximaldruck: 6 bar Medium: Wasser mit max. 50 % Glykol Maße: ca. 481 x 320 x 190 mm (mit Isolierung) Achsabstand: 100 mm Abstand Achse – Wand: 67 mm Material: Armaturen: Messing Dichtungen: AFM 34 Isolierung: EPP-Schaum Funktionen der Solarsteuerung RESOL DeltaSol BX Plus Max. Anzahl Kollektorfeld: 2Max. Anzahl Speicher: 4Display: Systemmonitor (beleuchtet)Sensoreingänge (Temperatur): 5Relaisausgänge gesamt: 4 (davon 3 drehzahlgeregeltes Halbleiterrelais)Impulseingang (V40): 1WMZ mit Flowmeter: jaWMZ mit V40: jaT Regelung: jaThermostatfunktion: jaDrehzahlregelung: jaFrostschutzfunktion: jaKollektorkühlfunktion: jaKollektorminimalbegrenzung: jaKollektornotabschaltung: jaRöhrenkollektorfunktion: jaRückkühlfunktion: jaSpeicherschichtladung: jaVorranglogik/Paralleladung/Pendelladung: jaVBus: ja Technische Daten der Solarsteuerung RESOL DeltaSol BX Plus Gehäuse: Kunststoff, PC-ABS und PMMASchutzart: IP 20 (DIN EN 60529)Schutzklasse: IUmgebungstemperatur: 0 - 40° CAbmessung: 198 x 170 x 43 mmEinbau: Wandmontage, Schalttafel-Einbau möglichAnzeige: Vollgrafikdisplay, Kontrollleuchte (Tastenkreuz) und HintergrundbeleuchtungBedienung: 7 Drucktasten in GehäusefrontFunktionen: ∆T-Regelung, Drehzahlregelung, Wärmemengenzählung, Betriebsstundenzähler für die Solarpumpe, Röhrenkollektorfunktion, Thermostatfunktion, Speicherschichtladung, Vorranglogik,Drainback-Option, Boosterfunktion, Überwärmeabfuhr, thermische Desinfektionsfunktion, PWM-Pumpenansteuerung, Funktionskontrolle gemäß BAFA-Richtlinie.Eingänge: 8 (9) Eingänge für Pt1000-, Pt500- oder KTY-Temperatursensoren, 1 Impulseingang V40, Eingänge für 2 digitale Grundfos Direct SensorsTM, 1 Eingang für einen CS10-EinstrahlungssensorAusgänge: 4 Halbleiterrelais, 1 potenzialfreies Relais, 2 PWM-AusgängeBus: Resol VBusVersorgung: 100 - 240 V, 50 - 60 HzStandby-Leistungsaufnahme: 1,0 WSchaltleistung: 1(1)A 100-240 V Halbleiterrelais / 4(1)A 24 V / 240 V potenzialfreies Relais
