Solarstation Resol FlowSol B HE - DeltaSol BX Plus mit Wilo Yonos PARA ST 15/7.0-PWM2
729,00 €
% 899,00 € (-18.91% zum UVP des Lieferanten/Importeurs)
Lieferzeit --> DE: 1 - 3 Werktage (EU: + 4 Werktage)
Aktueller Lagerbestand: 8 Stück - Abverkauf
Beschreibung
Produktinformationen "Solarstation Resol FlowSol B HE - DeltaSol BX Plus mit Wilo Yonos PARA ST 15/7.0-PWM2"

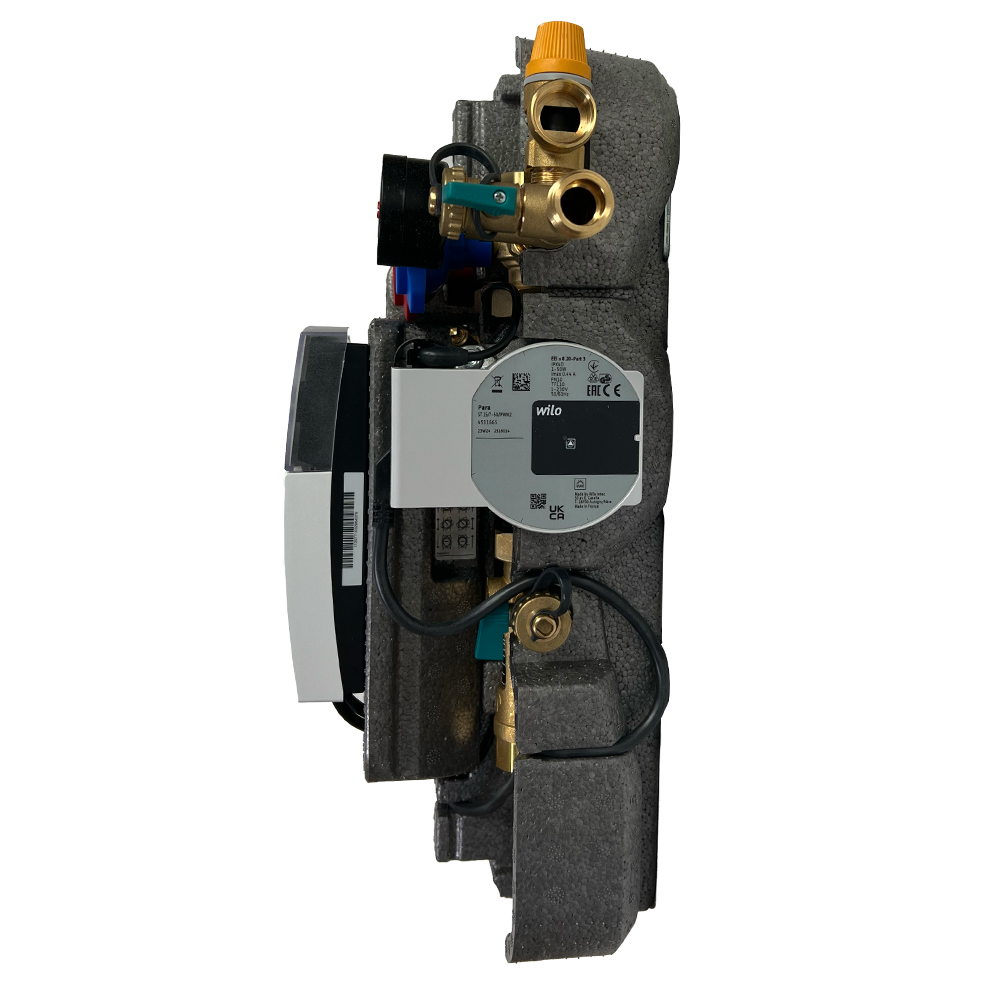

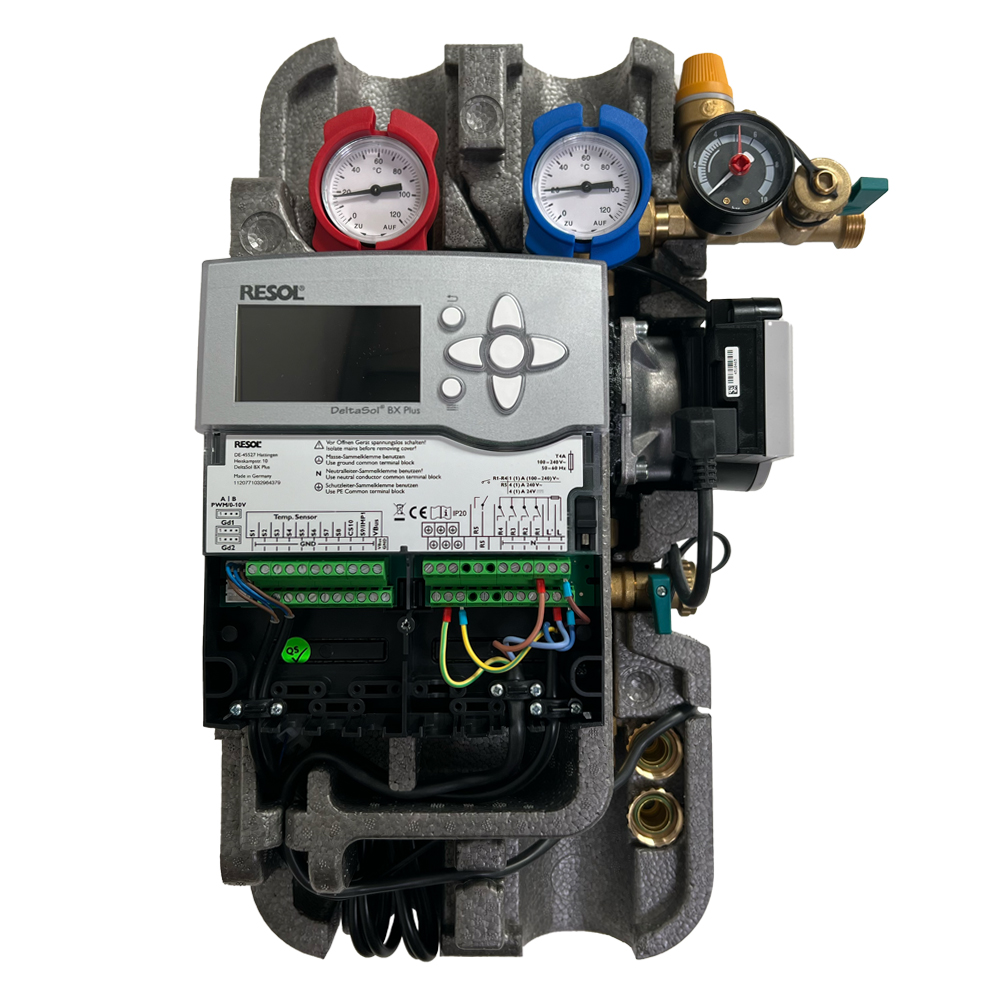

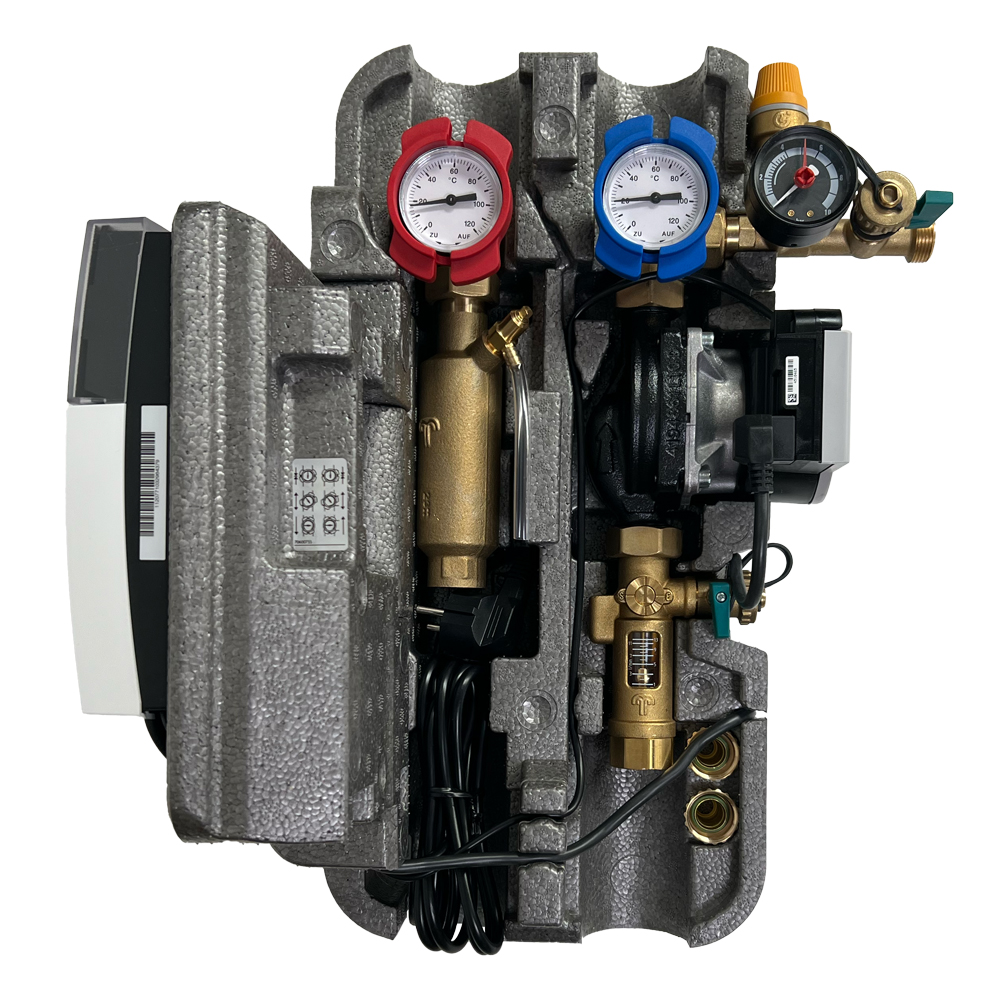

Solarstation Resol FlowSol B HE - DeltaSol BX Plus
Die FlowSol® B ist eine vorkonfektionierte Zweistrang-Solarstation und enthält vormontiert die wichtigsten Hydraulikkomponenten zum Betrieb einer Solaranlage.
Wie alle RESOL-Solarstationen ist sie besonders leicht zu installieren.
Vorteile
• Hocheffizienzpumpe integriert
• Befüll- und Entleeranschlüsse
• Sicherheitsgruppe mit Anschluss für Membran-Ausdehnungsgefäß, Sicherheitsventil und Manometer
• Wandhalter mit Befestigungsmaterial
Technische Daten
Umwälzpumpe: Wilo Yonos PARA ST 15/7.0-PWM2
Sicherheitsventil: 6 bar
Manometer: 0 ... 10 bar
Volumenstromanzeige: 1 ... 13 l/min
Schwerkraftbremsen: Öffnungsdruck 20 mbar, aufstellbar
Anschluss für Membran-Ausdehnungsgefäß: 3/4" AG, flachdichtend
Abgang Sicherheitsventil: 3/4" IG
Anschlüsse Solarleitungen: 3/4" IG
Zulässige Maximaltemperatur VL/RL: 120 °C/95 °C
Zulässiger Maximaldruck: 6 bar
Medium: Wasser mit max. 50 % Glykol
Maße: ca. 481 x 320 x 190 mm (mit Isolierung)
Achsabstand: 100 mm
Abstand Achse – Wand: 67 mm
Material: Armaturen: Messing
Dichtungen: AFM 34
Isolierung: EPP-Schaum
Funktionen der Solarsteuerung RESOL DeltaSol BX Plus
Max. Anzahl Kollektorfeld: 2
Max. Anzahl Speicher: 4
Display: Systemmonitor (beleuchtet)
Sensoreingänge (Temperatur): 5
Relaisausgänge gesamt: 4 (davon 3 drehzahlgeregeltes Halbleiterrelais)
Impulseingang (V40): 1
WMZ mit Flowmeter: ja
WMZ mit V40: ja
T Regelung: ja
Thermostatfunktion: ja
Drehzahlregelung: ja
Frostschutzfunktion: ja
Kollektorkühlfunktion: ja
Kollektorminimalbegrenzung: ja
Kollektornotabschaltung: ja
Röhrenkollektorfunktion: ja
Rückkühlfunktion: ja
Speicherschichtladung: ja
Vorranglogik/Paralleladung/Pendelladung: ja
VBus: ja
Technische Daten der Solarsteuerung RESOL DeltaSol BX Plus
Gehäuse: Kunststoff, PC-ABS und PMMA
Schutzart: IP 20 (DIN EN 60529)
Schutzklasse: I
Umgebungstemperatur: 0 - 40° C
Abmessung: 198 x 170 x 43 mm
Einbau: Wandmontage, Schalttafel-Einbau möglich
Anzeige: Vollgrafikdisplay, Kontrollleuchte (Tastenkreuz) und Hintergrundbeleuchtung
Bedienung: 7 Drucktasten in Gehäusefront
Funktionen: ∆T-Regelung, Drehzahlregelung, Wärmemengenzählung, Betriebsstundenzähler für die Solarpumpe, Röhrenkollektorfunktion, Thermostatfunktion, Speicherschichtladung, Vorranglogik,Drainback-Option, Boosterfunktion, Überwärmeabfuhr, thermische Desinfektionsfunktion, PWM-Pumpenansteuerung, Funktionskontrolle gemäß BAFA-Richtlinie.
Eingänge: 8 (9) Eingänge für Pt1000-, Pt500- oder KTY-Temperatursensoren, 1 Impulseingang V40, Eingänge für 2 digitale Grundfos Direct SensorsTM, 1 Eingang für einen CS10-Einstrahlungssensor
Ausgänge: 4 Halbleiterrelais, 1 potenzialfreies Relais, 2 PWM-Ausgänge
Bus: Resol VBus
Versorgung: 100 - 240 V, 50 - 60 Hz
Standby-Leistungsaufnahme: 1,0 W
Schaltleistung: 1(1)A 100-240 V Halbleiterrelais / 4(1)A 24 V / 240 V potenzialfreies Relais
Installations- & Warnhinweise
Warnung: Alle Warnhinweis auf dem Produkt, auf der Verpackung oder in der Bedienungsanleitung sind bei der Montage und beim Gebrauch unbedingt zu beachten! Um Gesundheitsschäden zu vermeiden, richten Sie sich bei der Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung nach den Anweisungen des Herstellers. Wenn angegeben, diese Arbeiten nur von autorisiertem Fachpersonal durchführen lassen!
Bei Fragen rund um Sicherheit, Kompatibilität und Zulassung kontaktieren Sie unseren Kundensupport!
Zubehör

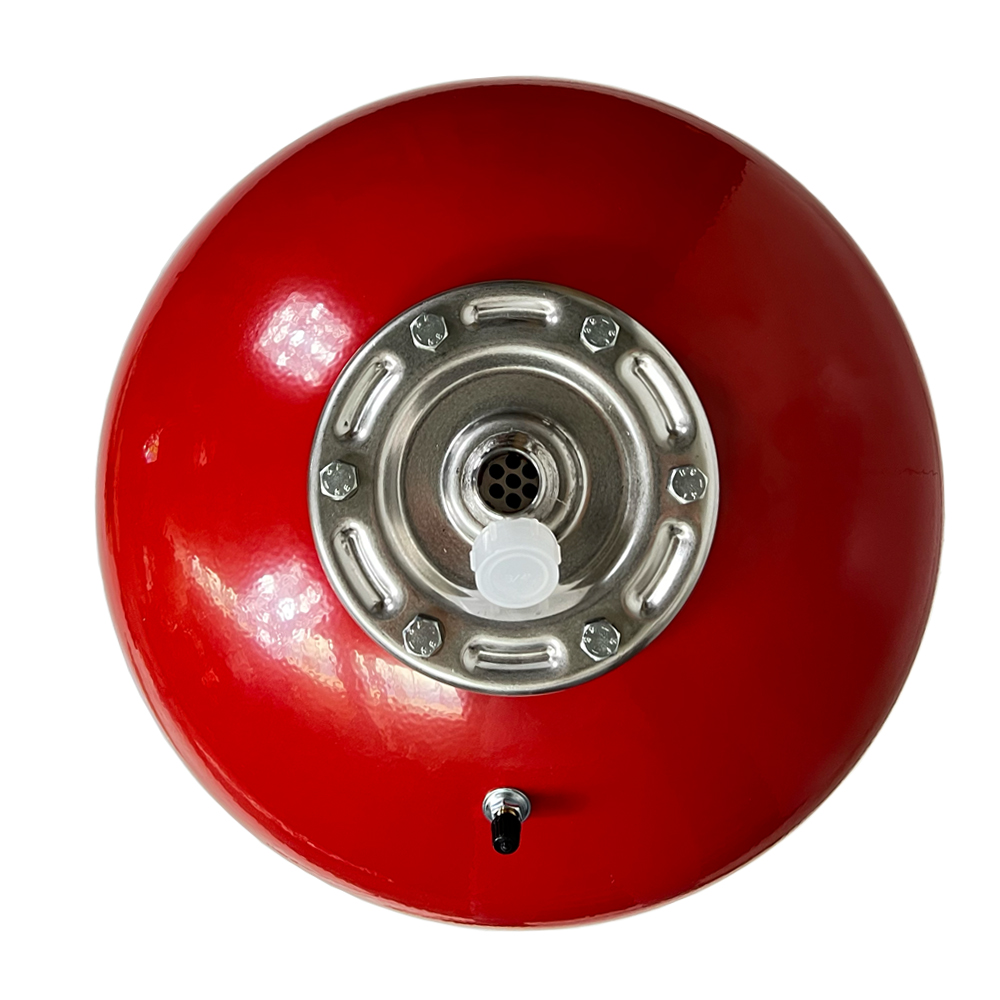

Das Solar-Membran-Druckausdehnungsgefäß ist eine wichtige Sicherheitseinrichtung für Solaranlagen. Es wurde für den Druckausgleich in thermischen Systemen entwickelt, in denen die Temperatur des Wärmeträgermediums stark schwankt.
Anschlussrohr für unsere Ausdehnungsgefäße.
Inhalt: 0.8 m (24,88 € / 1 m)
Hochtemperaturbeständiges GrobgewindedichtbandLänge: 12 MeterTemperaturbeständigkeit: 260°C
Inhalt: 12 m (0,28 € / 1 m)
Diese flexible Lösung vereinfacht die Installation erheblich und gewährleistet gleichzeitig maximale Effizienz sowie eine besonders lange Lebensdauer
Inhalt: 10 m (14,30 € / 1 m)
Die Solarleitung ist ein entscheidendes Element Ihrer Solaranlage und fungiert als Bindeglied zwischen den Solarkollektoren auf dem Dach und dem Wärmespeicher
Inhalt: 10 m (16,59 € / 1 m)

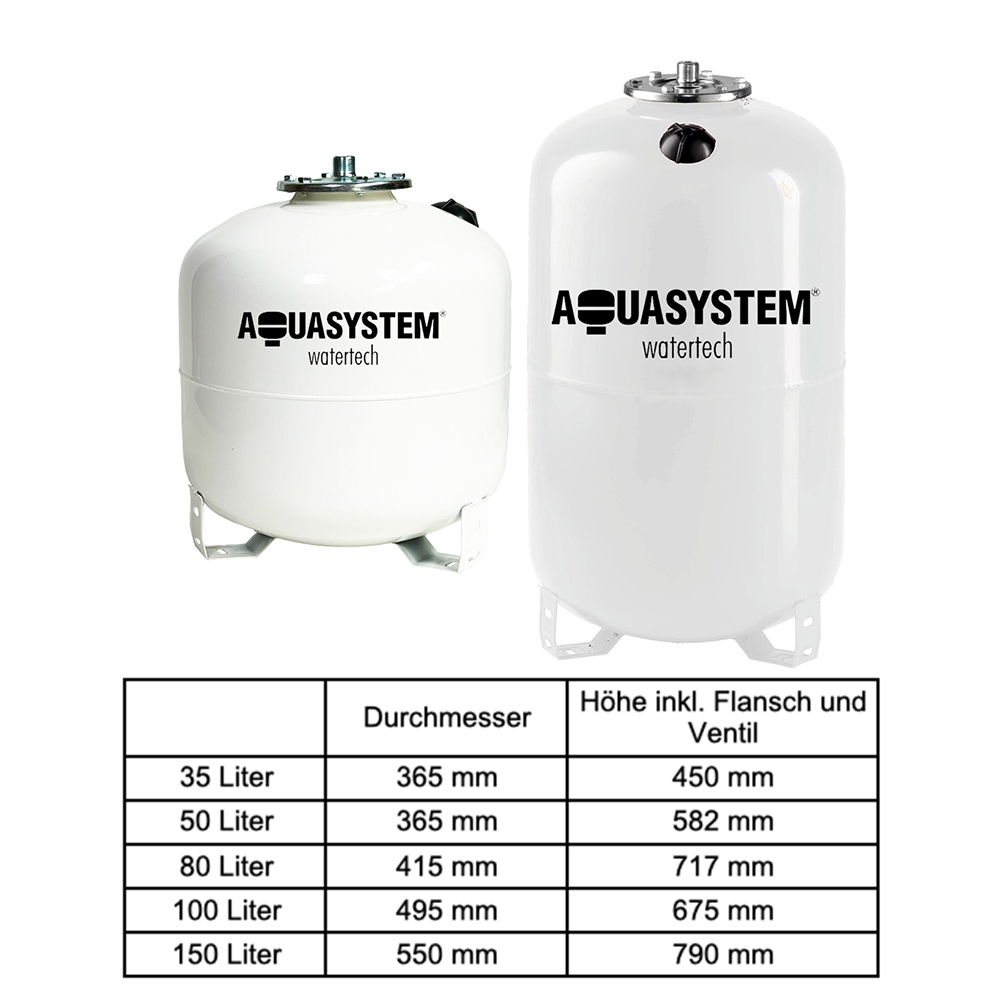

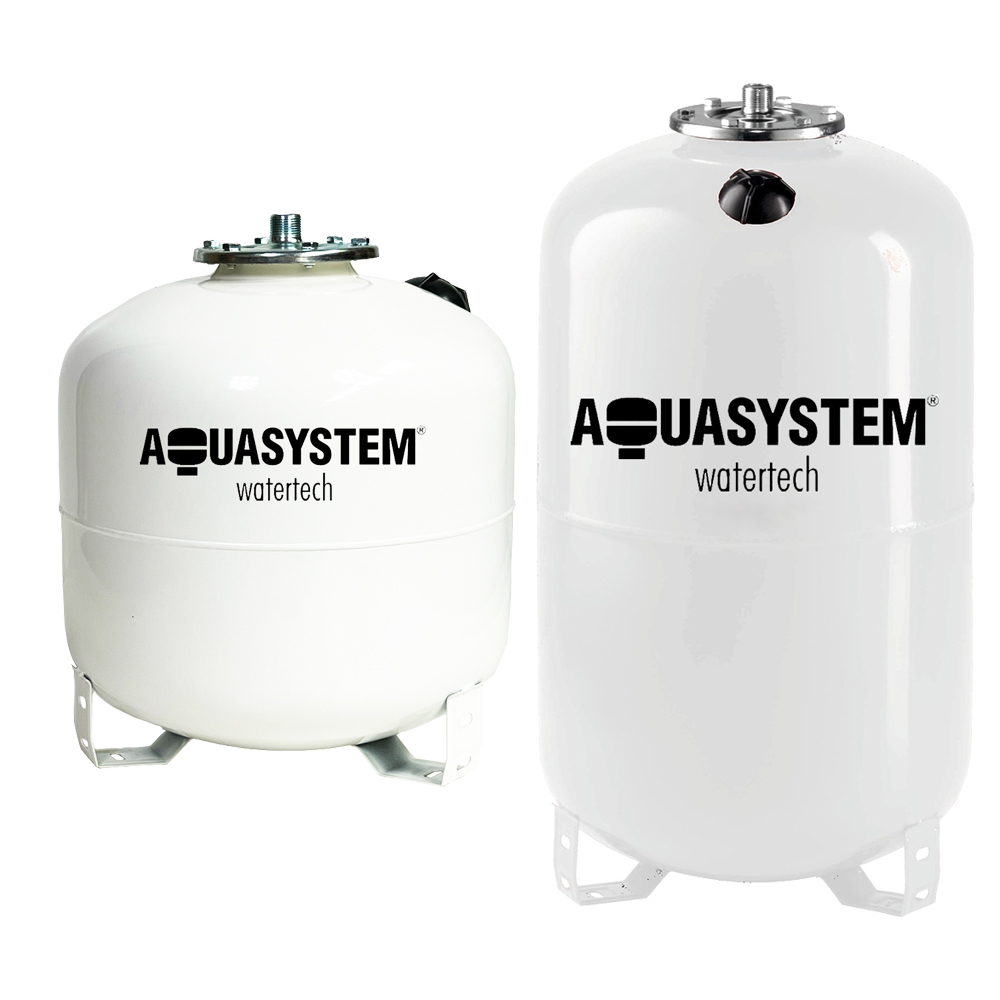

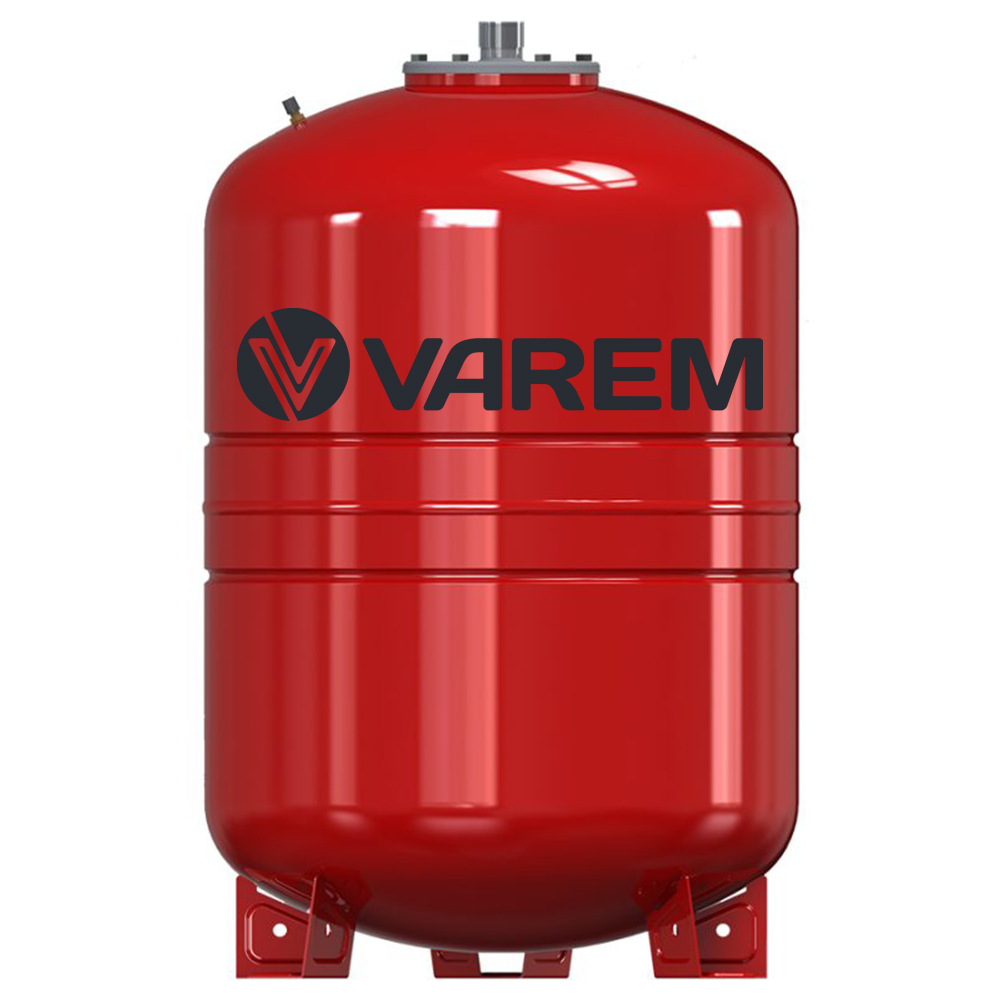

Mit dem Solarvarem CE Standgefäß investieren Sie in die Sicherheit, Effizienz und Langlebigkeit Ihrer thermischen Anlagen. Es kombiniert höchste Qualität und Funktionalität und erfüllt die Anforderungen moderner Heizungs-, Solar- und Kühlsysteme.
Das Solar-Membran-Druckausdehnungsgefäß ist Standgefäß und eine wichtige Sicherheitseinrichtung für Solaranlagen. Es wurde für den Druckausgleich in thermischen Systemen entwickelt, in denen die Temperatur des Wärmeträgermediums stark schwankt.

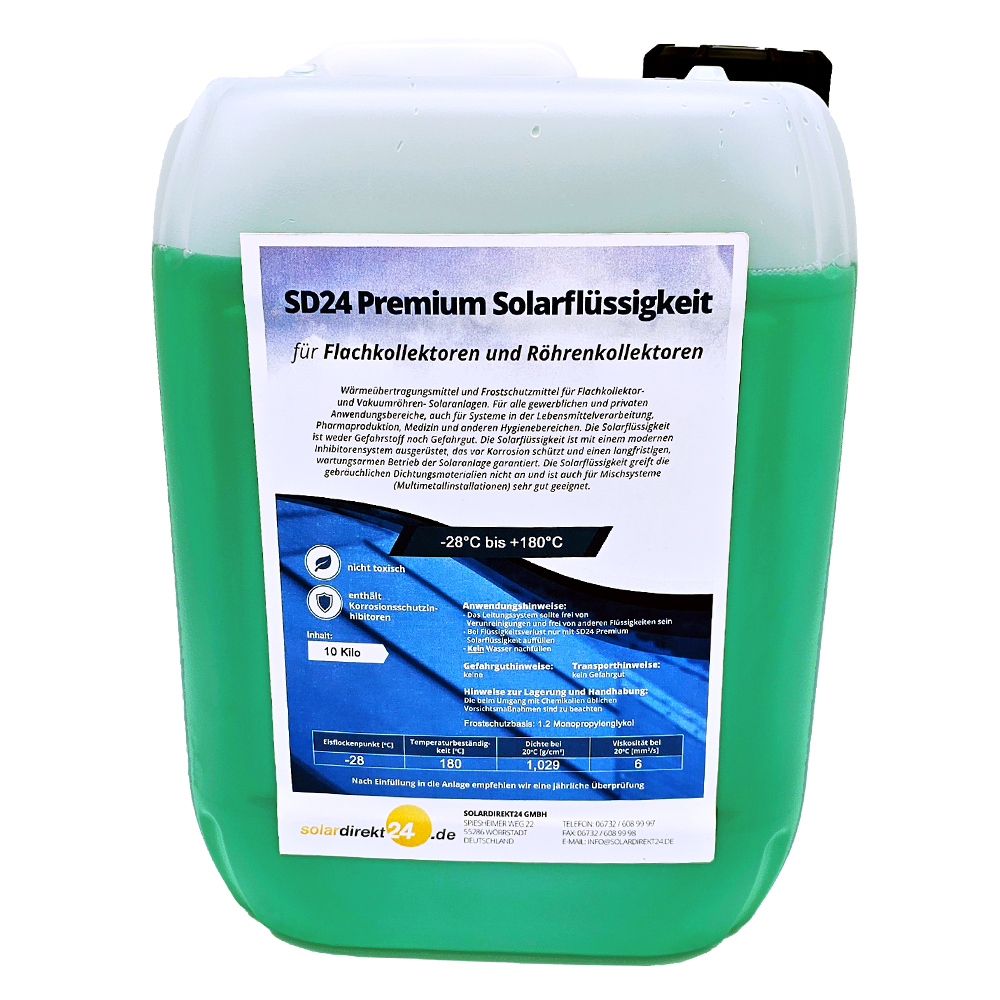

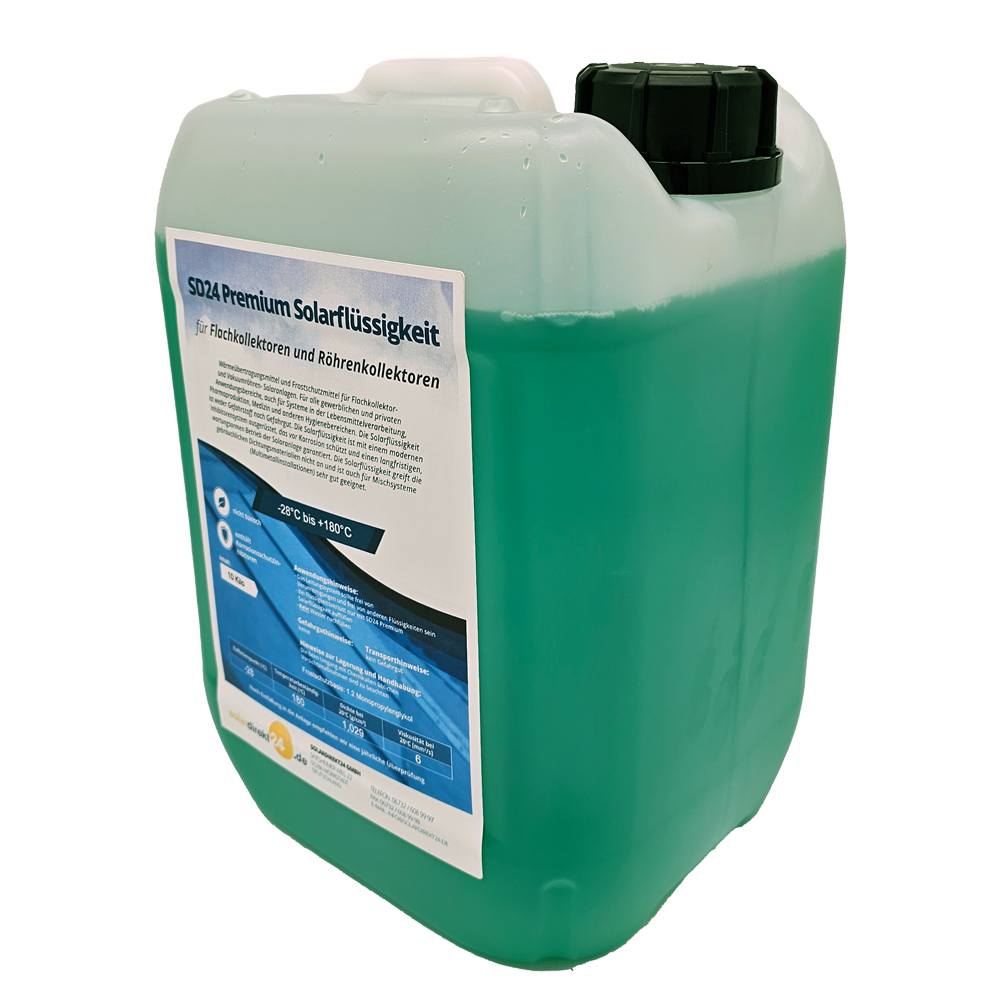

Solarflüssigkeit als Fertiggemisch zur direkten Anwendung - Von -28 °C bis 180°C - Hergestellt in Deutschland
