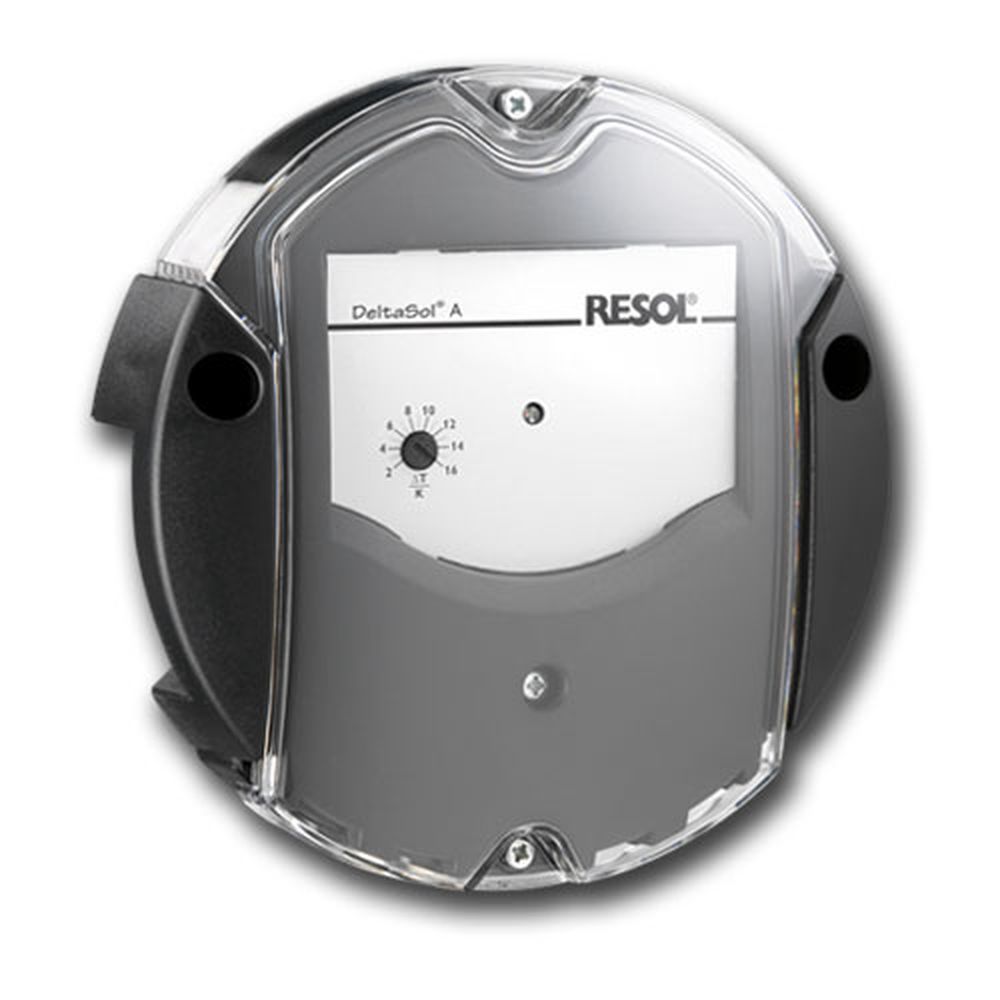

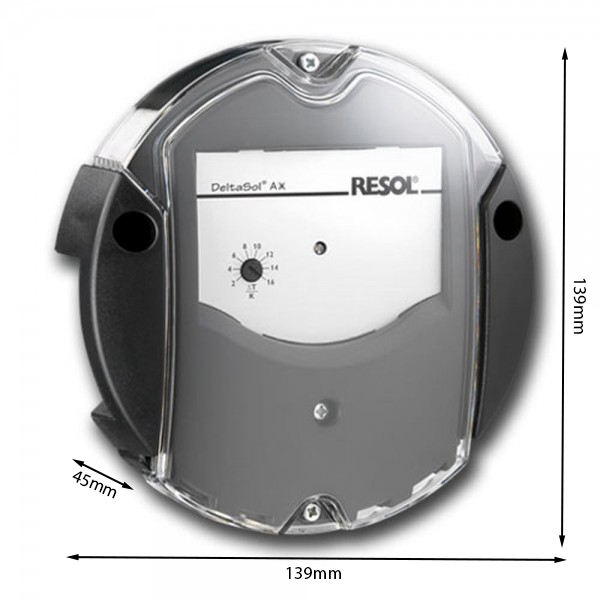

Solarsteuerung RESOL DeltaSol AX-Komplettpaket Die Solarsteuerung DeltaSol AX der Firma Resol ist ein universeller und robuster Temperaturdifferenzregler für Solar-Heizungs- und Lüftungssysteme. Die Version DeltaSol AX verfügt über eine einstellbare Temperaturdifferenz und Frostschutzfunktion, die mittels Mikroschalter aktiviert und deaktiviert werden kann. Die Ausführung DeltaSol AX ist eine erweiterte Version der DeltaSol A, die zusätzlich mit einer einstellbaren Grenztemperatur für eine Minimal- oder Maximaltemperaturbegrenzung (über Mikrospeicher wählbar) ausgerüstet ist. Die beiliegende Silikondichtschnur ermöglicht einen Schutz gegen Tropfwasser. Im Komplettpaket enthalten sind zusätzlich 2 PT 1000 Temperatursensoren. Vorteile der Solarsteuerung RESOL DeltaSol AX-Komplettpaket • Einstellbare Temperaturdifferenz 2 - 16 K, Hysterese 1,6 K • Frostschutzfunktion über Mikroschalter wählbar • Tropfwasserschutz • Herausragendes Design für robusten Einsatz • Inkl. 2 PT 1000 Temperatursensoren   Funktionen der Solarsteuerung RESOL DeltaSol AX-Komplettpaket Max. Anzahl Kollektorfeld: 1Max. Anzahl Speicher: 1Sensoreingänge (Temperatur): 2Relaisausgänge gesamt: 1Frostschutzfunktion: jaKollektorminimalbegrenzung: ja Technische Daten der Solarsteuerung RESOL DeltaSol AX Gehäuse: Kunststoff, PC-ABS und PMMASchutzart: IP 20, mit Dichtung IP 22 (DIN EN 60529)Umgebungstemperatur: 0 - 40° CAbmessung: Durchschnitt 139 mm, Tiefe 45 mmEinbau: WandmontageAnzeige: 1 FunktionskontrolllampeEinschaltdifferenz: 2-16 K einstellbarHysterese: 1,6 K unter EinschaltpunktRegelbereich: -20 bis +150° CSonderfunktion: FrostschutzEingänge: 2 Temperatursensoren Pt1000Ausgang: 1 elektromechanisches Relais (Wechsler)Gesamtschaltstrom: max. 4AVersorgung: 220 - 240 V

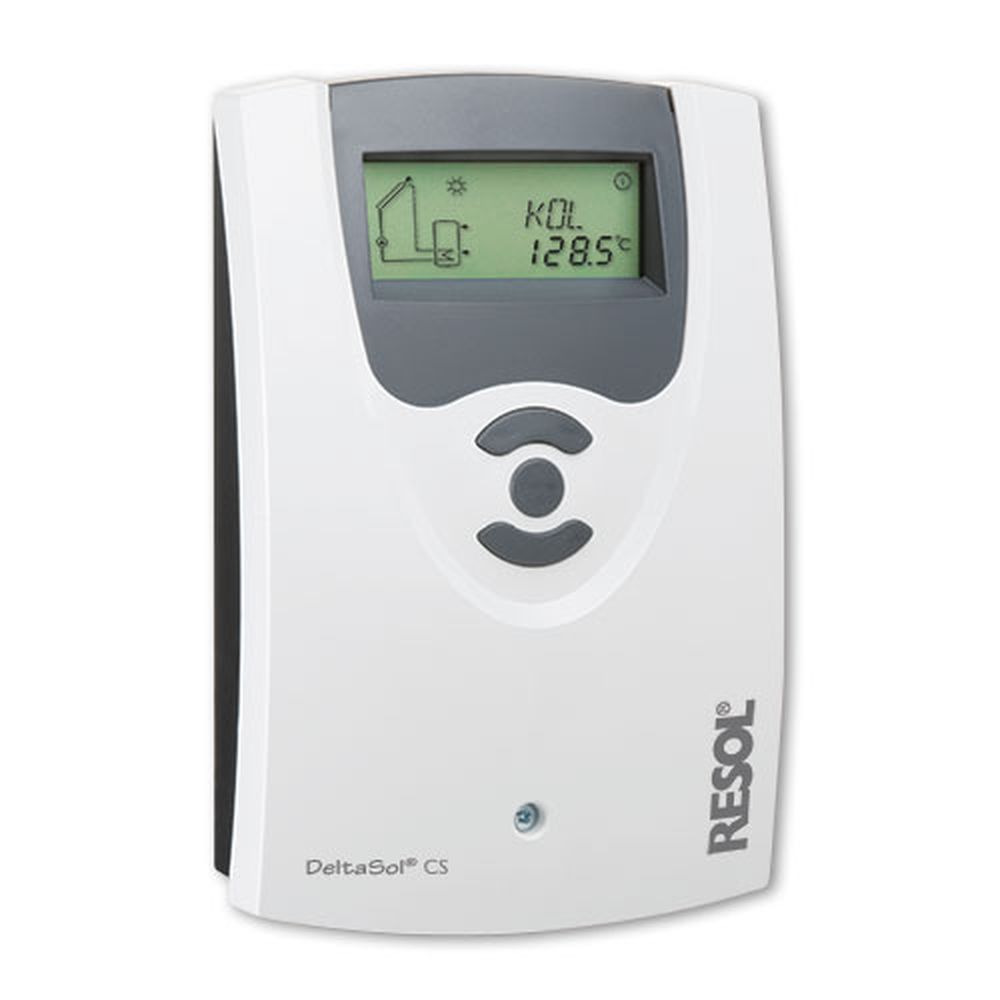

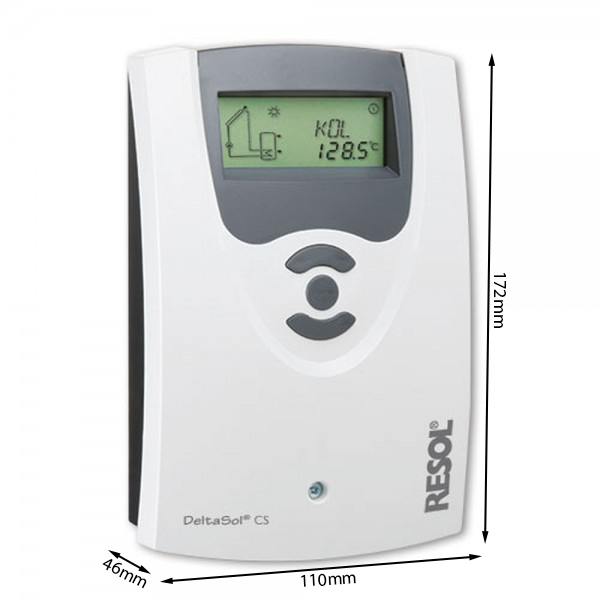

Solarsteuerung RESOL DeltaSol CS Plus (inkl. 4 x PT1000 Fühler - 2 x FKP6 - 2 x FRP6) - Komplettpaket Der DeltaSol® CS Plus wurde speziell für die drehzahlgeregelte Ansteuerung von Hocheffizienzpumpen in Standard-Solar- und Heizungsanlagen entwickelt. Er besitzt zwei PWM-Ausgänge und zusätzlich einen Eingang für einen Grundfos Direct Sensor™ VFD, mit dem eine präzise Wärmemengenzählung möglich ist. Das Insbertiebnahmemenü führt in nur acht Schritten durch dei wichtigsten Einstellungen für die Erstkonfiguration. Vorteile • Speziell für die Ansteuerung von Hocheffizienzpumpen• Eingang für einen Grundfos Direct Sensor™ VFD• Wärmemengenzählung• Inbetriebnahmemenü• 10 Grundsysteme wählbar• Funktionskontrollebr />• Optionale thermische Desinfektionsfunktion• Drainback-Option• Umschaltung zwischen °C und °F Funktionen Max. Anzahl Kollektorenfeld: 2Max. Anzahl Speicher: 2Display: Systemmonitor (beleuchtet)Sensoreingänge (Temperatur): 5Relaiausgänge gesamt: 2 (davon 2 drehzahlgeregeltes Halbleiterrelais)Impulseingang (V40): 1WMZ mit Flowmeter: jaWMZ mit V40: jaT Regelung: jaThermostatfunktion: jaDrehzahlregelung: jaFrostschutzfunktion: jaKollektorkühlfunktion: jaKollektorminimalbegrenzung: jaKollektornotabschaltung: jaRöhrenkollektorfunktion: jaRückkühlfunktion: jaSpeicherschichtladung: jaVorranglogik/Paralleladung/Pendelladung: jaVBus: ja Technische Daten Gehäuse: Kunststoff, PC-ABS und PMMASchutzart: IP 20 (DIN EN 60529)Schutzklasse: IUmgebungstemperatur: 0 - 40° CAbmessung: 172 x 110 x 46 mmEinbau: Wandmontage, Schalttafel-Einbau möglichAnzeige: Vollgrafikdisplay, Kontrollleuchte (Tastenkreuz) und HintergrundbeleuchtungBedienung: 7 Drucktasten in GehäusefrontFunktionen: ∆T-Regelung, Drehzahlregelung,Wärmem engenzählung, Betriebsstundenzähler für die Solarpumpe, Röhrenkollektorfunktion, Thermostatfunktion, Speicherschichtladung, Vorranglogik, Drainback-Option, Boosterfunktion, Überwärmeabfuhr, Thermische Desinfektionsfunktion, PWM-Pumpenansteuerung, Funktionskontrolle gemäß BAFA-Richtlinie.Eingänge: 8 (9) Eingänge für Pt1000-, Pt500- oder KTY-Temperatursensoren, 1 Impulseingang V40, Eingänge für 2 digitale Grundfos Direct SensorsTM, 1 Eingang für einen CS10-EinstrahlungssensorAusgänge: 2 Halbleiterrelais, 2 PWM-AusgängeBus: Resol VBusVersorgung: 100 - 240 V, 50 - 60 HzStandby-Leistungsaufnahme: 1,0 WSchaltleistung: 1(1)A 100-240 V Halbleiterrelais / 4(1)A 24 V / 240 V potenzialfreies Relais

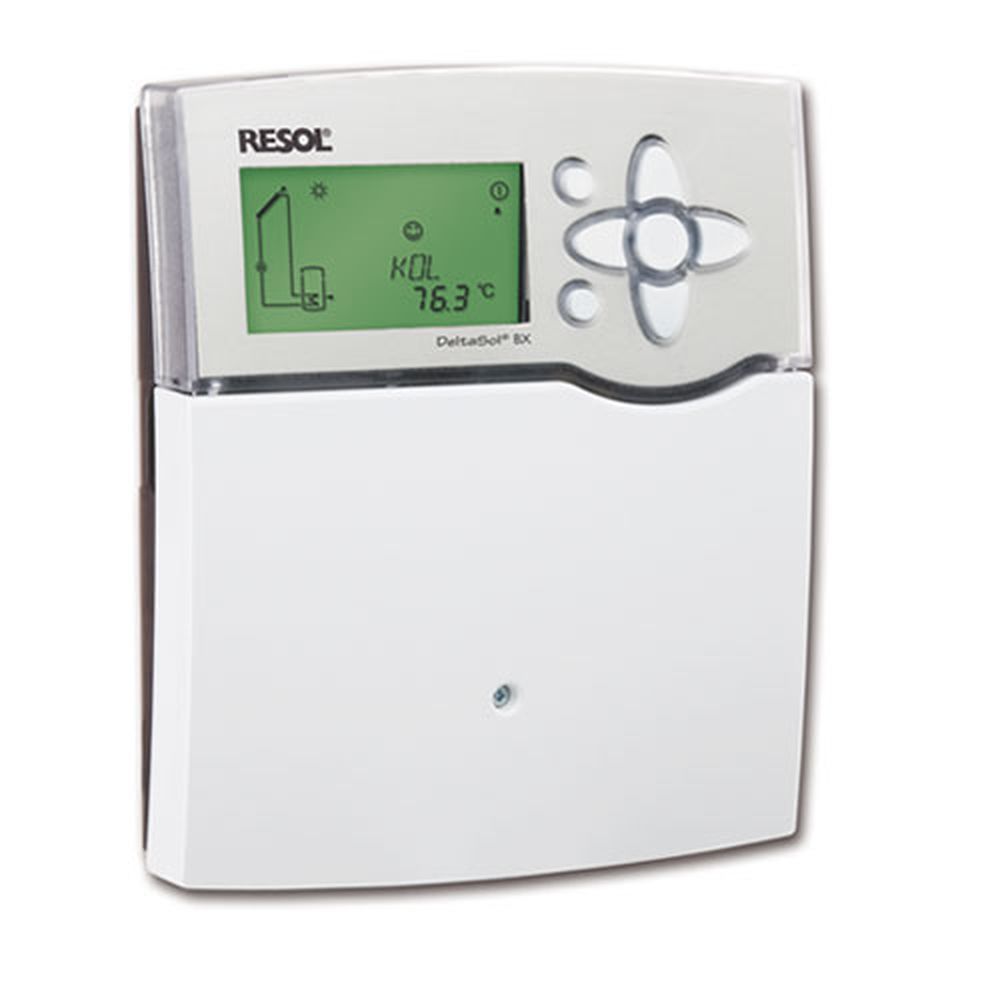

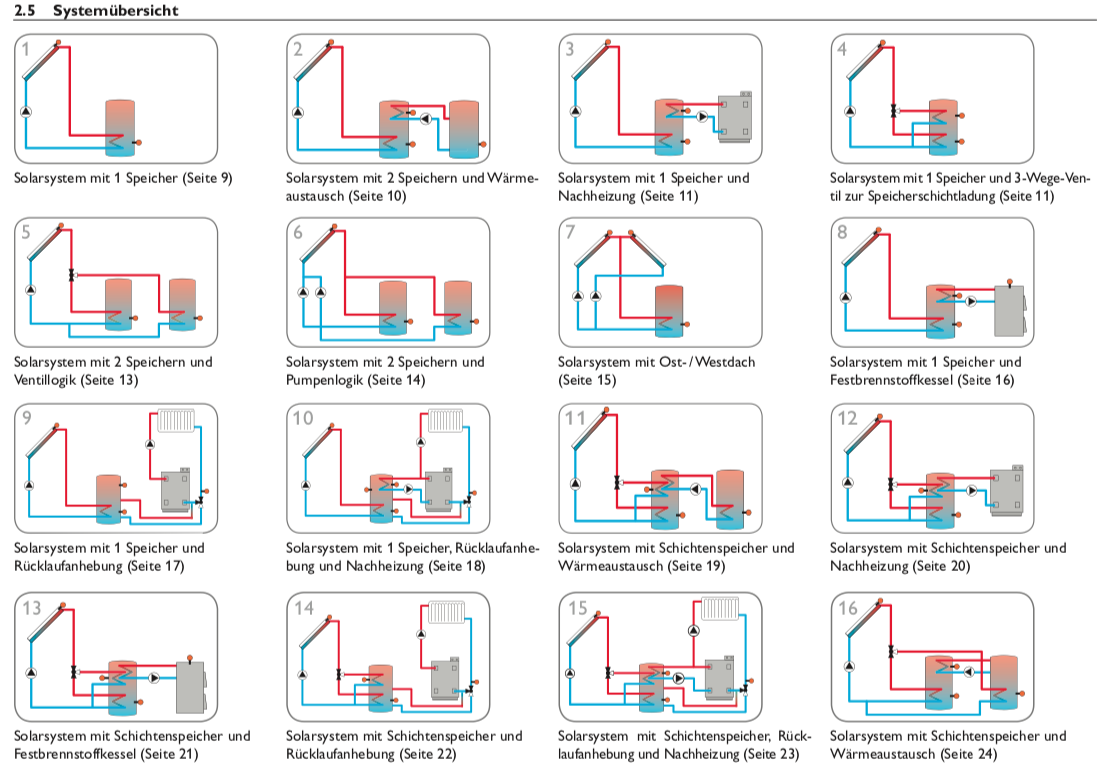

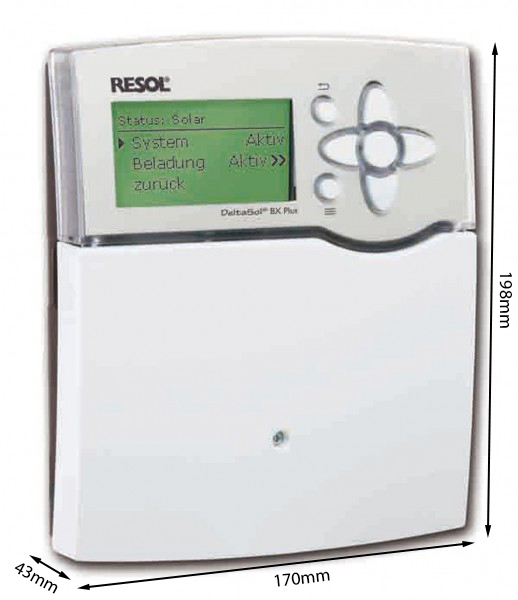

Solarsteuerung RESOL DeltaSol BX - Komplettpaket Die Solarsteuerung DeltaSol BX verfügt über 4 Relaisausgänge sowie 2 PWM-Ausgänge für die Drehzahlregelung energiesparender Hocheffizienzpumpen. Zusätzlich ist der Regler mit 5 Pt 1000 Sensoreingängen, 2 analogen Grundfos Sensoreingängen, einem Impulseingang und einem zusätzlichen L`Ausgang für Stellglieder ausgestattet.Der integrierte SD-Kateneinschub ermöglicht eine einfache Datenaufzeichnung mittels SD-Karte und eine problemlose Übertragung der geloggten Anlagedaten auf einen PC. Das extragroße Display sorgt für eine verständliche Visualisierung der Anlagenzustände.Vordefinierte Funktionen vereinfachen die Anlagenparametrisierung, funktionale Ergänzungen wie z.B. die Drainback-Option erweitern die Anwendungsmöglichkeiten. Im Komplettpaket enthalten sind zusätzlich 4 Pt 1000 Temperatursensoren. Vorteile der Solarsteuerung RESOL DeltaSol BX - Komplettpaket • Extragroßes Display• 4 Relaisausgänge und 5 Eingänge für Pt 1000 Temperatursensoren• Auch für Grundfos Direct Sensors geeignet• 26 Grundsysteme zur Auswahl• Drehzahlgeregelte Ansteuerung von Hocheffizienzpumpen• Datenaufzeichnung auf SD-Karte• Drainback-Option• Resol VBus• Energieeffizientes Schaltnetzteil• Inkl. 5 PT 1000 Temperatursensoren Funktionen der Solarsteuerung RESOL DeltaSol BX - Komplettpaket Max. Anzahl Kollektorfeld: 2Max. Anzahl Speicher: 2Display: Systemmonitor (beleuchtet)Sensoreingänge (Temperatur): 5Relaisausgänge gesamt: 4 (davon 3 drehzahlgeregeltes Halbleiterrelais)Impulseingang (V40): 1WMZ mit Flowmeter: jaWMZ mit V40: jaT Regelung: jaThermostatfunktion: jaDrehzahlregelung: jaFrostschutzfunktion: jaKollektorkühlfunktion: jaKollektorminimalbegrenzung: jaKollektornotabschaltung: jaRöhrenkollektorfunktion: jaRückkühlfunktion: jaSpeicherschichtladung: jaVorranglogik/Paralleladung/Pendelladung: jaVBus: ja Technische Daten der Solarsteuerung RESOL DeltaSol BX Gehäuse: Kunststoff, PC-ABS und PMMASchutzart: IP 20 (DIN EN 60529)Schutzklasse: IIUmgebungstemperatur: 0 - 40° CAbmessung: 198 x 170 x 43 mmEinbau: Wandmo
