Heizungs-Ausdehnungsgefäß 8 L - 50 L für Heizungsanlagen Druckausdehnungsgefäß

Größe Ausdehnungsgefäß: 18 Liter

Produktinformationen "Heizungs-Ausdehnungsgefäß 8 L - 50 L für Heizungsanlagen Druckausdehnungsgefäß"

Membran-Druckausdehnungsgefäß für professionelle Heizungsanlagen

Zuverlässiger Druckausgleich und Schutz vor Überdruck mit langlebiger EPDM-Membran

Das Membran-Druckausdehnungsgefäß ist eine unverzichtbare Sicherheitseinrichtung für professionelle Heizungsanlagen. Es wurde speziell entwickelt, um den Druckausgleich in Heizsystemen zuverlässig zu gewährleisten.

Während der Erwärmung dehnt sich das Wasser im System aus, was den Druck erhöhen kann. Um Schäden an Leitungen, Heizkörpern oder dem Kessel zu verhindern, nimmt das Ausdehnungsgefäß das überschüssige Volumen auf und hält den Druck konstant.

Ausgestattet mit einer langlebigen, austauschbaren EPDM-Membran bietet das Gefäß auch bei Temperaturen von bis zu 100 °C optimale Leistung.

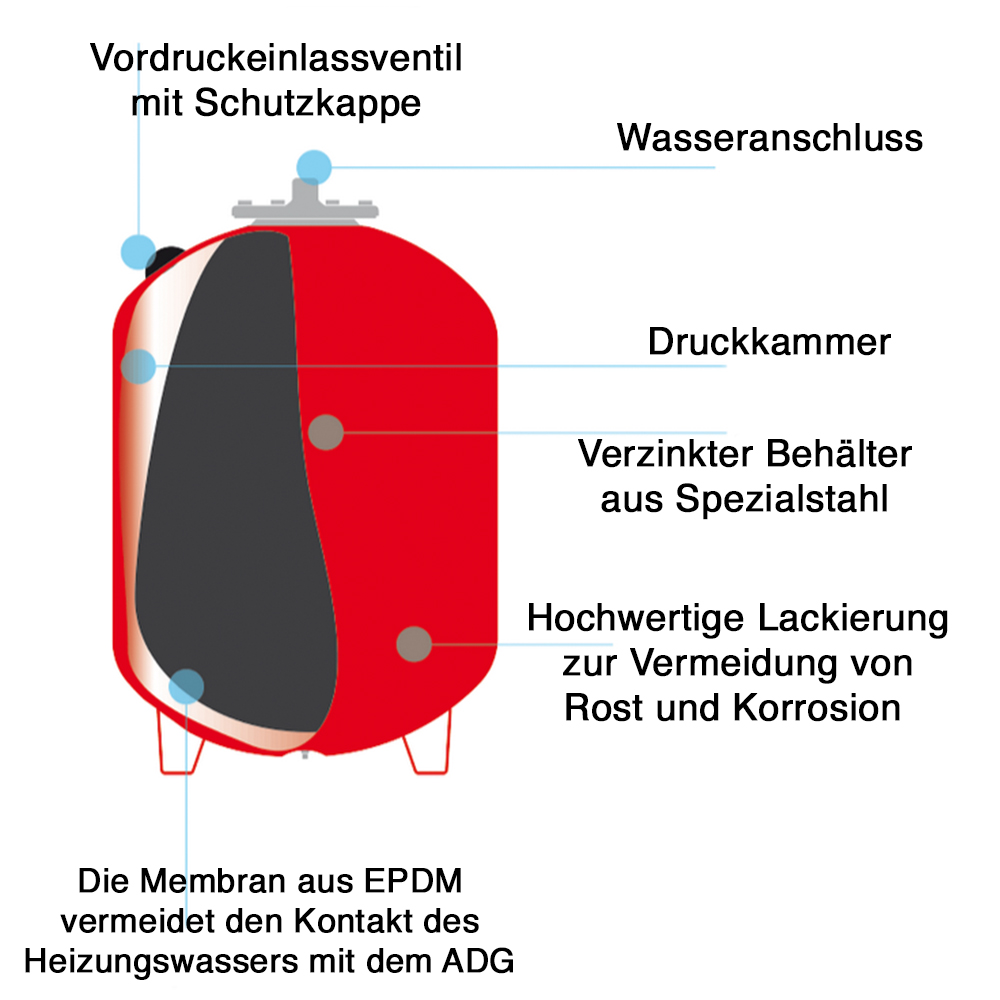

Der robuste Behälter ist durch eine flexible Membran in zwei Kammern unterteilt - eine für das Heizungswasser und eine für das Gaspolster. Diese Konstruktion sorgt für eine präzise Anpassung an Volumenschwankungen, hält den Systemdruck stabil und verhindert Überdrucksituationen.

Produktmerkmale und Vorteile:

Für Heizungsanlagen geeignet: Optimiert für hohe Temperaturen und effiziente Druckregulierung.
Austauschbare EPDM-Membran: Wartungsfreundlich und langlebig.
Einfache Installation: Kann ohne Spezialwerkzeug installiert werden.
Werkseitig voreingestellter Druck: 1,5 bar, anpassbar auf Anlagendruck.
Hohe Belastbarkeit: Maximaler Betriebsdruck 8 bar.
Hervorragende Qualität und Sicherheit: TÜV und CE geprüft, erfüllt höchste Sicherheits- und Qualitätsstandards.
Temperaturbeständigkeit: Geeignet für Temperaturen bis 100 °C (dauerhaft).

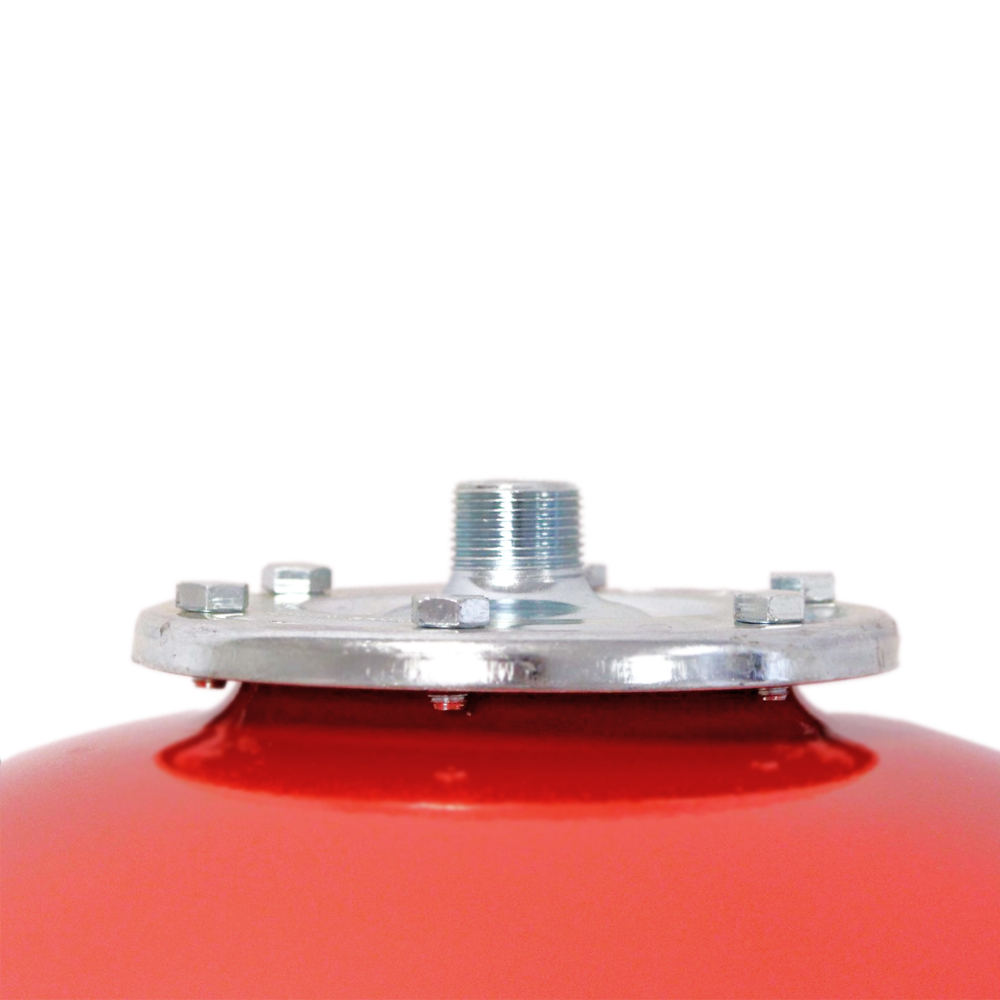

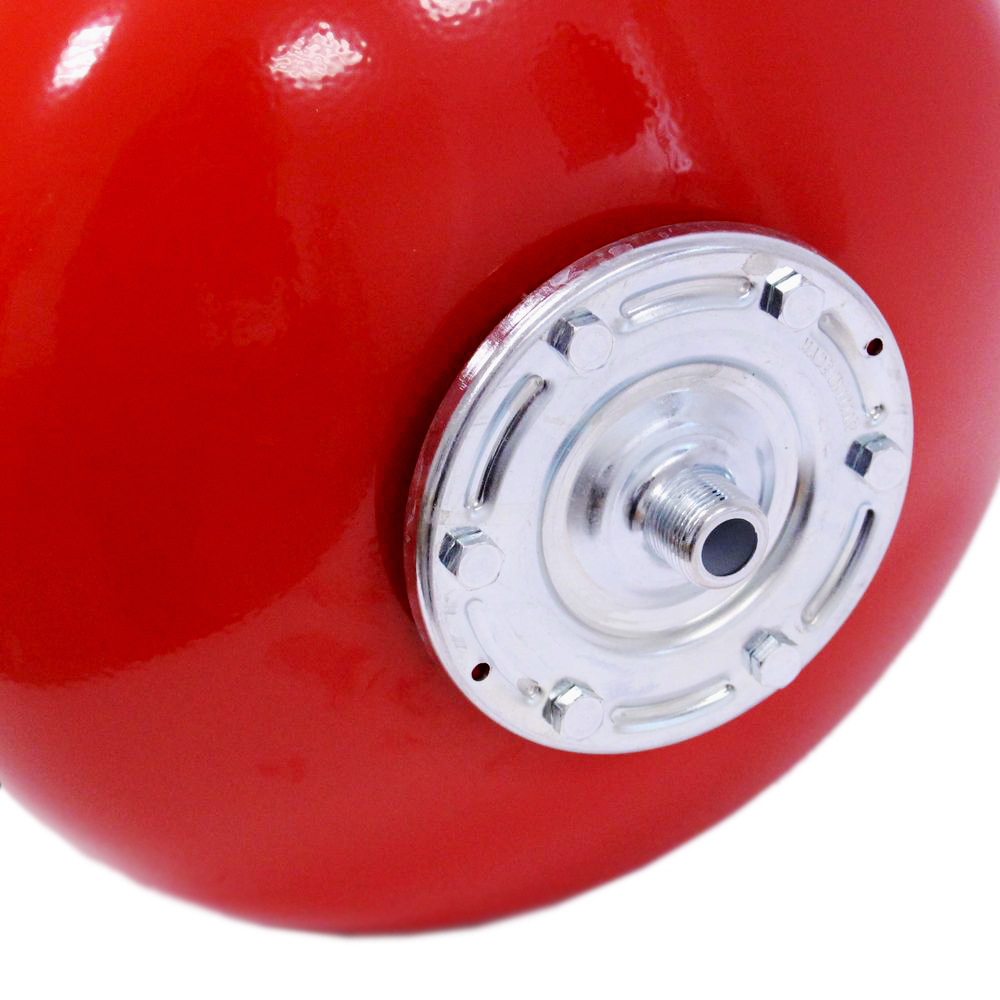

Flanschdesign ohne Wasser-Stahl-Kontakt: Verhindert Korrosion und verlängert die Lebensdauer.
Erfahrung und Präzision: Made in Italy mit über 40 Jahren Expertise in hydraulischen Systemen.
Normgerecht: Erfüllt UNI EN 9001, DIN 4807 Teil 1-3 und EG-Baumusterprüfung nach 97/23/EG.

Technische Hinweise*:

Einbauempfehlung:

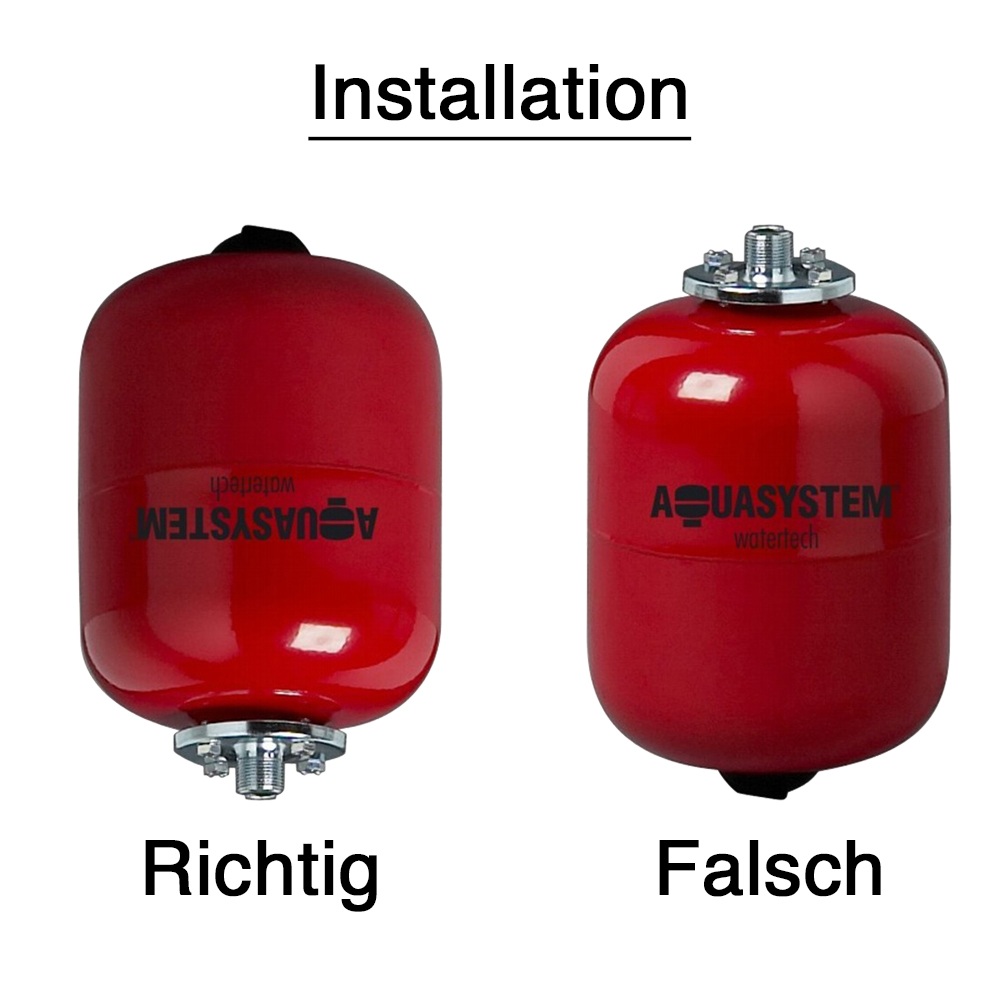

Installieren Sie das Gefäß mit dem Flansch nach unten.
Verwenden Sie geeignete Wandhalterungen; die Aufhängung direkt am Flansch ist nicht zulässig.

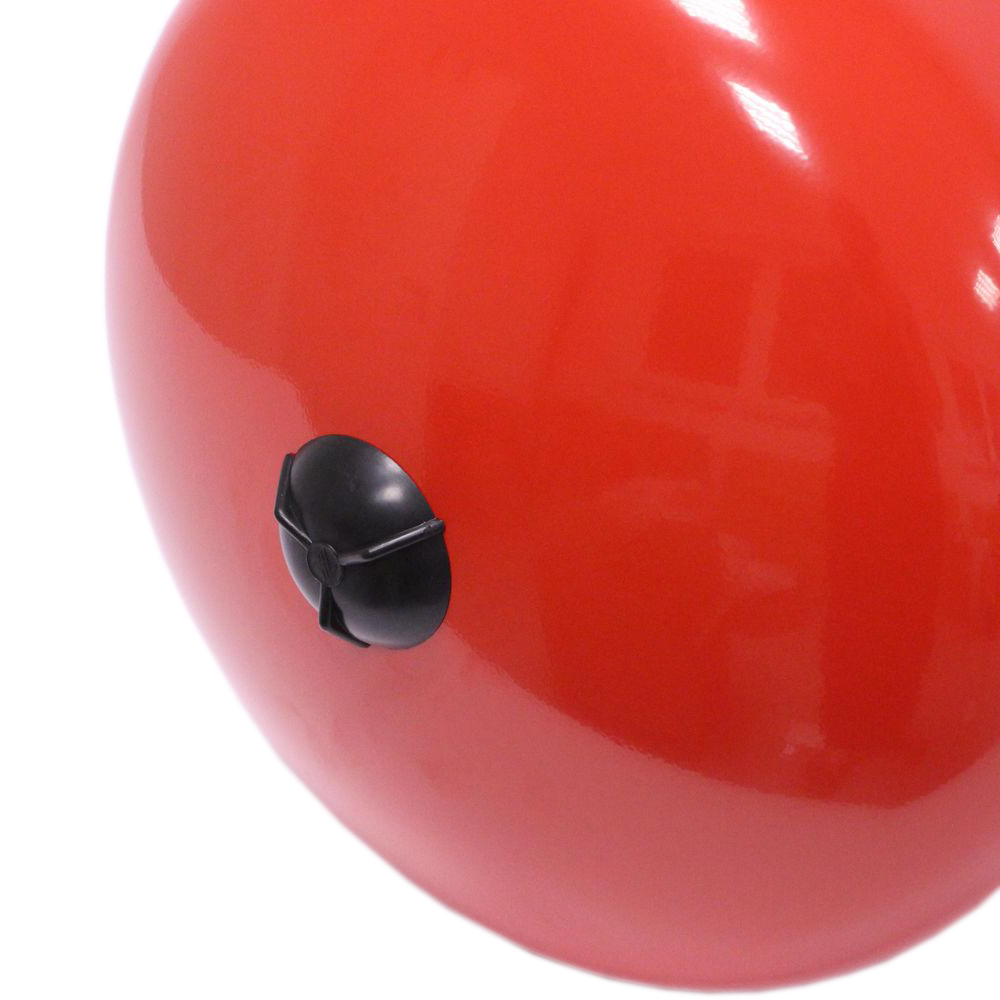

Vordruck anpassen:

Stellen Sie den Vordruck passend zum spezifischen Anlagendruck ein (nicht unter 1 bar).
Der Vordruck sollte mindestens einmal jährlich überprüft werden.

Einsatzbereich:

Das Gefäß ist ausschließlich für den Innenbereich geeignet.
Verwenden Sie nur sauberes Wasser; installieren Sie bei Bedarf einen Filter.

Technische Daten:

	Druck max.	Anschluss	Membran	Maße in mm	Vordruck	Füße
				D x H
SD24 Ausdehnungsgefäß 8 l	8 bar	3/4" AG	austauschbar	200 x 316	1,5 bar	Nein
SD24 Ausdehnungsgefäß 12 l	8 bar	3/4" AG	austauschbar	295 x 280	1,5 bar	Nein
SD24 Ausdehnungsgefäß 18 l	8 bar	3/4" AG	austauschbar	280 x 430	1,5 bar	Nein
SD24 Ausdehnungsgefäß 24 l	8 bar	3/4" AG	austauschbar	280 x 483	1,5 bar	Nein
SD24 Ausdehnungsgefäß 35 l	8 bar	3/4" AG	austauschbar	365 x 440	1,5 bar	Nein
SD24 Ausdehnungsgefäß 50 l	8 bar	3/4" AG	austauschbar	365 x 585	1,5 bar	Nein

Hier finden Sie eine Anleitung, wie man eine Membran austauscht: https://www.youtube.com/watch?v=58XAmQgE8tE

*Das Einhalten dieser Hinweise gewährleistet eine optimale Funktion und die Einhaltung der Garantiebedingungen. Bei Nichtbeachtung der technischen Hinweise erlischt die Garantie.

Downloads "Heizungs-Ausdehnungsgefäß 8 L - 50 L für Heizungsanlagen Druckausdehnungsgefäß"

Aquasystem

Aquasystem ist eine der vier Marken von Zilio Industries, führender Hersteller in der Sanitär-und Heizungsbranche.

Hersteller Webseite

Zubehör

AR-ADG.108016M

Anschlussrohr für Ausdehnungsgefäße DN16 - 80 / 120 / 180 cm für ADG

Anschlussrohr für Ausdehnungsgefäße DN16 Anschlussrohr für unsere Varem Ausdehnungsgefäße. Das Anschlussrohr besteht aus einem DN16 Edelstahlwellrohr inklusive Isolierung und 2 Anschlussverschraubungen.Das Anschlussrohr für Ausdehnungsgefäße DN16 empfehlen wir z.B. für unsere Varem Ausdehnungsgefäße. Technische Daten: DN16 Edelstahlwellrohr inkl. Isolierung 2 Anschlussverschraubungen 2 Dichtungen Länge 80 cm --> 3/4" (DN20) Innengewinde --> Für ADG 18 - 40 Liter Länge 120 cm --> 3/4" (DN20) Innengewinde --> Für ADG 150 Liter Länge 180 cm --> 3/4" (DN20) Innengewinde --> Für ADG 60 - 100 Liter

Inhalt: 0.8 lfm (31,13 €* / 1 lfm)

Ab 24,90 €*

Details

9002012

Absperrverschraubung für Ausdehnungsgefäße DN20 (3/4") AGxIG

Absperrverschraubung für Ausdehnungsgefäße Mit der Absperrverschraubung ist die Wartung und der Austausch von Ausdehnungsgefäßen ohne Entleerung der Heizungs- oder Solarananlage möglich. Die Verschraubung ist hierfür mit zwei Rückschlagventilen ausgestatten, die bei geschlossener Verschraubung geöffnet sind und so den Durchfluss ermöglichen. Damit ist diese Absperrverschraubung eine hervorragende Alternative zu Kappenventilen, gewährleistet sie doch ebenfalls die einfache Demontage des Ausdehnungsgefäßes zu Wartungszwecken ohne Entleerung der Anlage. Technische Daten Anschlüsse: DN 20 (3/4") IG x DN 20 (3/4") AG Material: Messing blank ohne Entleerung

11,60 €*

Kappenventil mit KFE-Hahn - Schnellkupplung für Ausdehnungsgefäße DN20 (3/4")

9002128

Kappenventil mit KFE-Hahn - Schnellkupplung für Ausdehnungsgefäße DN20 (3/4")

Kappenventil mit KFE-Hahn - Schnellkupplung für Ausdehnungsgefäße DN20 (3/4") Am Wassereingang des Ausdehnungsgefäßes einzubauen. Das Absperrventil ist mit Kappe und Plombe gegen unbeabsichtigtes Schließen gesichert. Bei der vorgeschriebenen Funktionsprüfung oder bei Austausch kann das Ausdehnungsgefäß gegen die Heizungsanlage abgesperrt und am Ablasshahn entleert werden. Technische Daten - Aus Messing- KFE-Entleerung mit Schlauchtüllenanschluss DN20 - 3/4"- Zum Absperren und Entleeren sowie zur Kontrolle, Wartung und eventuellem Austausch von Membran Ausdehnungsgefäßen.- Wird entsprechend DIN 4751 in die Ausdehnungsleitung vor dem Ausdehnungsgefäß eingebaut.- Anschlüsse: DN20 (3/4") x DN20 (3/4")- Betriebstemperatur: max. 130°C- Max. Betriebsdruck: 16 bar- Entleerungsleistung: kVS = 2,2

11,30 €*

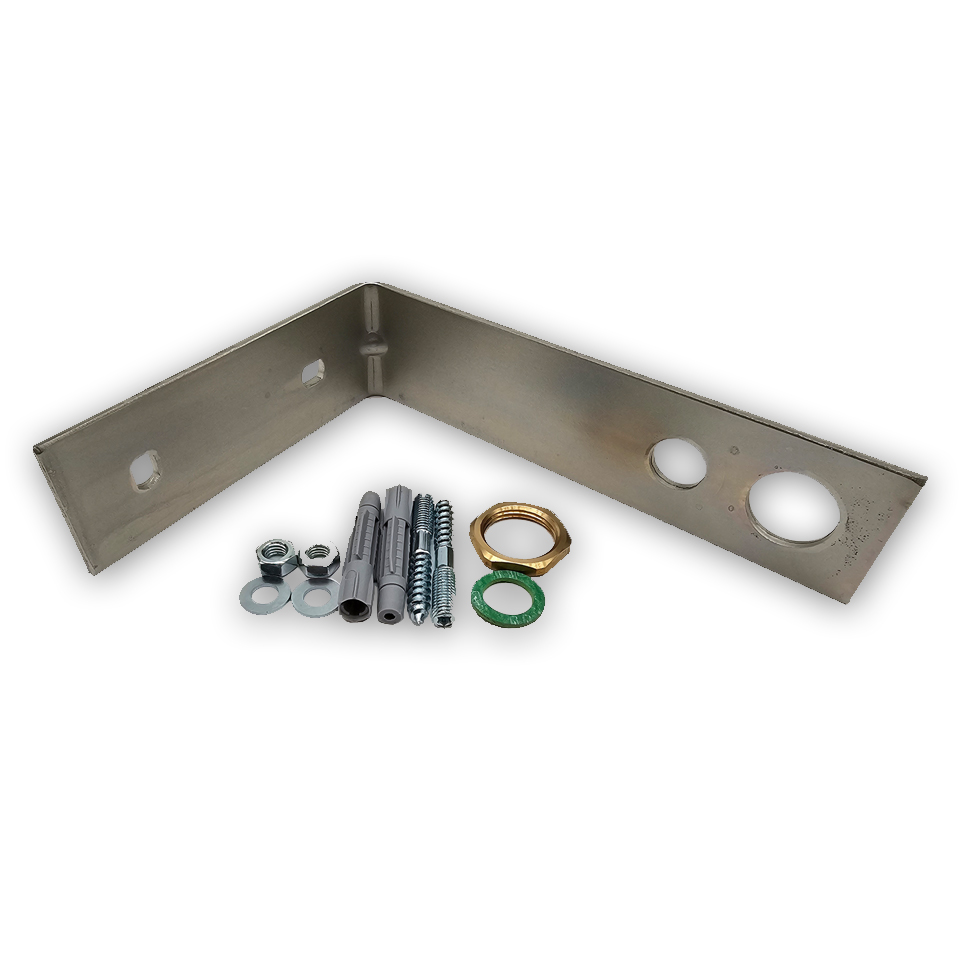

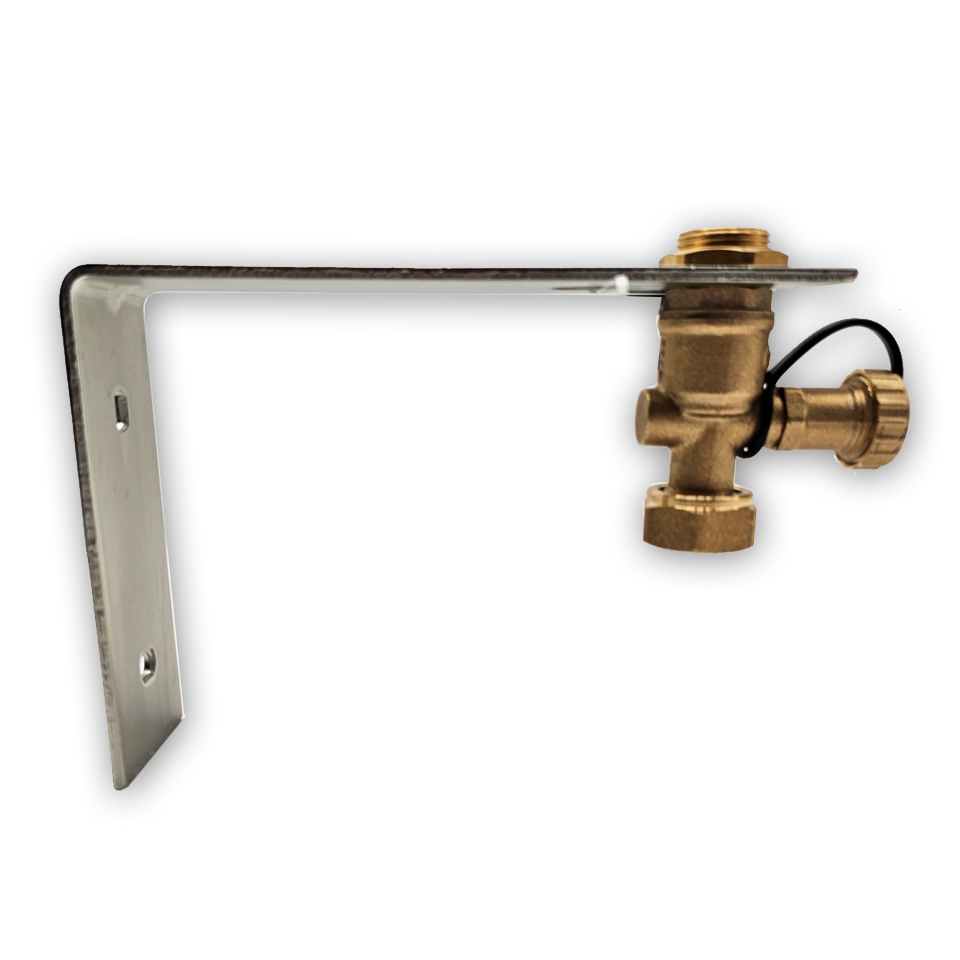

Wandhalterung für Ausdehnungsgefäße bis 40 Liter inkl. Doppelrückflußverhinderer
