Solarstation SR21H – inkl. SR1568 Solarsteuerung und Shinhoo Solar GPA20-8-130 Hocheffizienzpumpe
599,00 €
Lieferzeit --> DE: 1 - 3 Werktage (EU: + 4 Werktage)
Lagernd: 17 Stück
Weitere Mengen bereits bestellt.
Beschreibung
Produktinformationen "Solarstation SR21H – inkl. SR1568 Solarsteuerung und Shinhoo Solar GPA20-8-130 Hocheffizienzpumpe"
Solarstation SR21H – inkl. SR1568 Solarsteuerung und Shinhoo Solar GPA20-8-130 Hocheffizienzpumpe

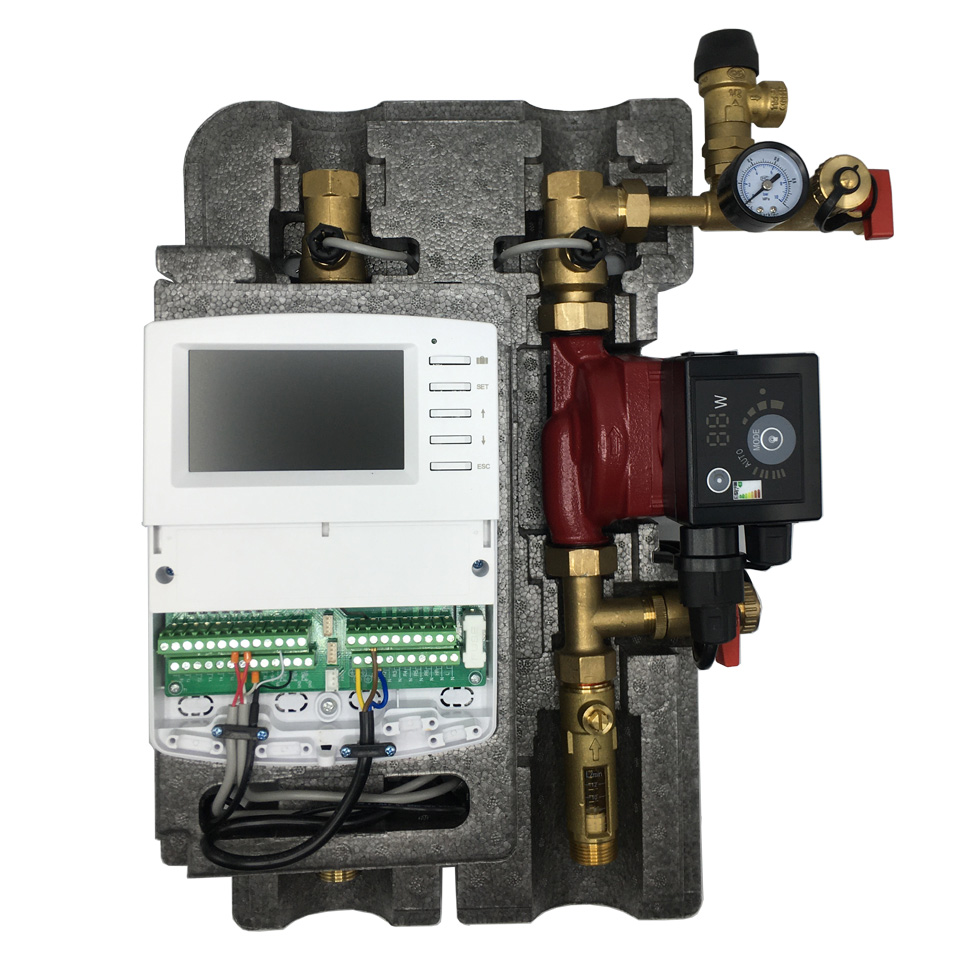

Die Solarstation SR21H ist eine leistungsstarke, vorkonfektionierte Zweistrang-Solarstation, die speziell für den Betrieb moderner Solaranlagen konzipiert wurde. Ausgestattet mit der SR1568 Solarsteuerung und der Shinhoo Solar GPA20-8-130 Hocheffizienzpumpe, bietet sie eine umfassende Lösung für effiziente Energiegewinnung. Dank der Vormontage lässt sich die Solarstation schnell und einfach installieren.
Vorteile der SR21H Solarstation

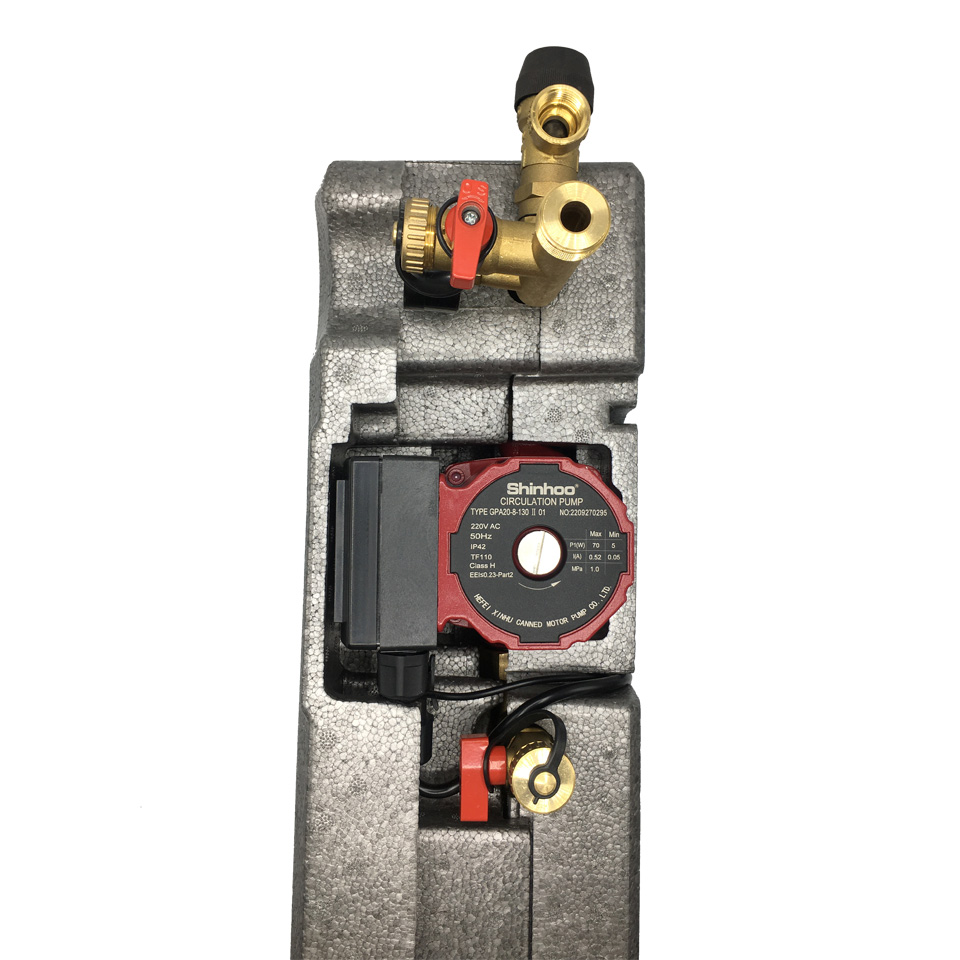

- Hocheffizienzpumpe integriert: Shinhoo Solar GPA20-8-130 für höchste Energieeffizienz.
- Integrierte Solarsteuerung: Effiziente Regelung und Überwachung des Systems.
- Praktische Befüll- und Entleeranschlüsse: Für einfache Wartung und Bedienung.
- Hochwertiges Gehäuse: Minimiert Wärmeverluste und schützt die Komponenten.
- Sicherheitsgruppe: Inklusive Anschluss für Membran-Ausdehnungsgefäß, Sicherheitsventil und Manometer.
- Rückschlagventile im Vor- und Rücklauf: Verhindern ungewollte Schwerkraftzirkulation.
- Beleuchtetes Grafik-Display: Für eine einfache und übersichtliche Bedienung.
- Integrierte Durchflussmengenzähler: Präzise Kontrolle der Durchflussmenge.
- Manuelle Entlüftung: Über den integrierten Lufttopf möglich.

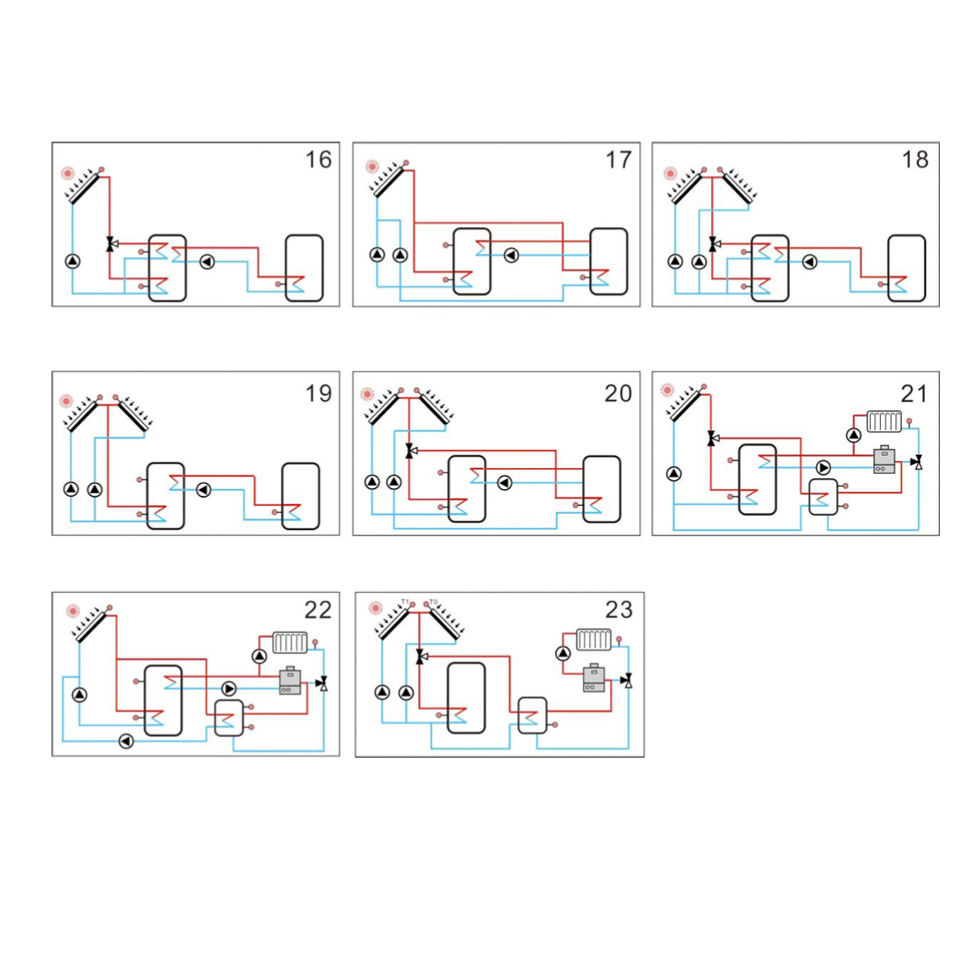

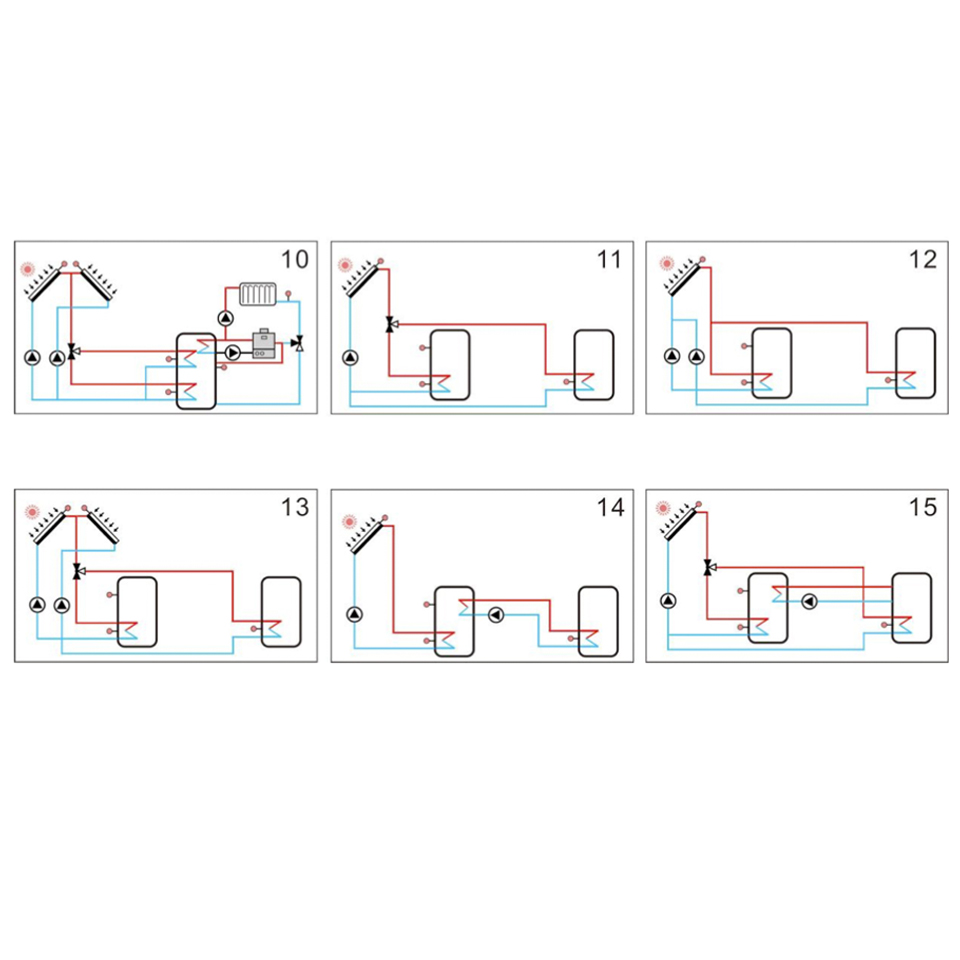

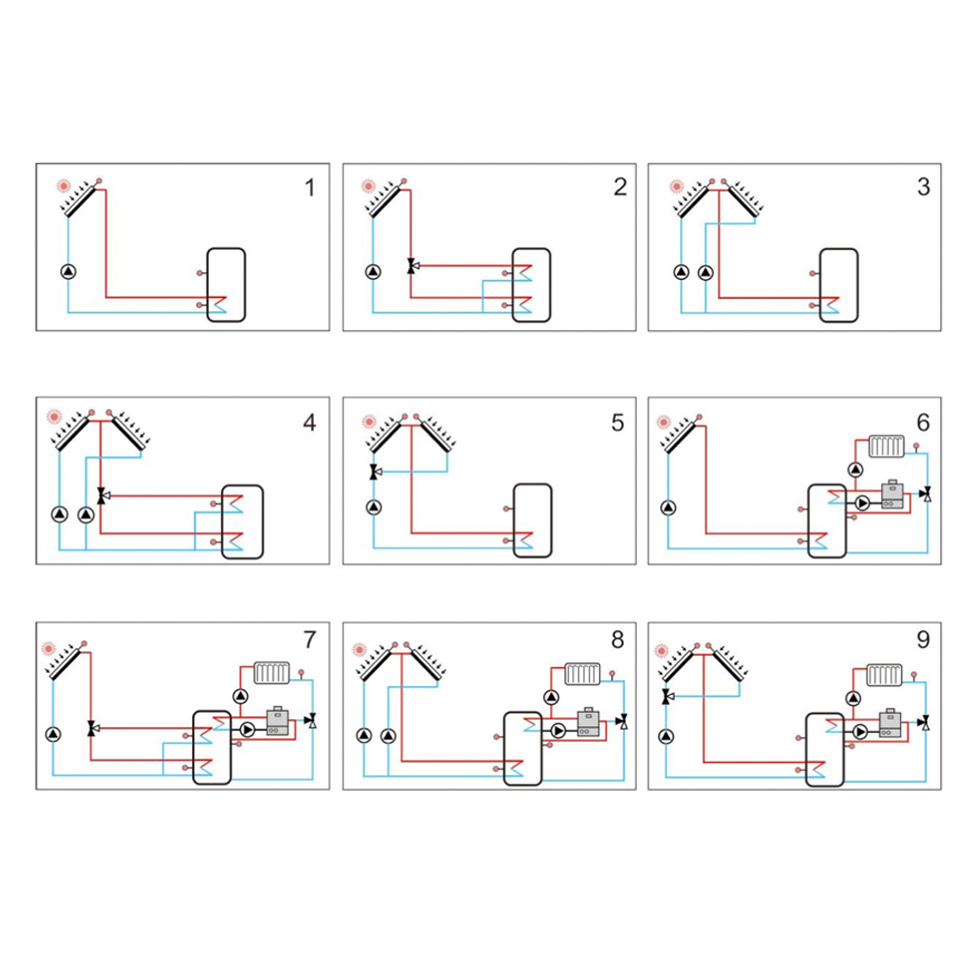

- 23 vorprogrammierte Grundsysteme: Für eine schnelle und flexible Inbetriebnahme.
- Ansteuerung von bis zu 3 PWM-Pumpen: Ermöglicht erweiterte Konfigurationen.
- Netzwerkfunktion: Zur Fernüberwachung und Steuerung.
- Firmware-Updates per SD-Karte: Einfache Aktualisierung und Erweiterung der Funktionen.
- Komplettset enthalten:
- Wandhalterung mit Befestigungsmaterial.
- Temperaturfühler (3 x NTC10K, 2 x PT1000).
- 230V-Anschlusskabel.
Funktionen der SR1568 Solarsteuerung
Die SR1568 Solarsteuerung bietet eine Vielzahl an Funktionen, um den effizienten Betrieb Ihrer Solaranlage zu gewährleisten:
| Eigenschaft | Details | ||
| Max. Anzahl Kollektorenfeld | 2 | ||
| Max. Anzahl Speicher | 3 | ||
| Display |
| ||
| Sensoreingänge (Temperatur) | 9 | ||
| Relaisausgänge gesamt | 7 (davon 3 drehzahlgeregeltes Halbleiterrelais) | ||
| T Regelung | Ja | ||
| Thermostatfunktion | Ja | ||
| Ja | ||
| Frostschutzfunktion | Ja | ||
| Kollektorkühlfunktion | Ja | ||
| Kollektorminimalbegrenzung | Ja | ||
| Kollektornotabschaltung | Ja | ||
| Röhrenkollektorfunktion | Ja | ||
| Urlaubsfunktion | Ja | ||
| Rückkühlfunktion | Ja | ||
| Elektrische Zusatzheizung | Ja (mit separaten Schütz) | ||
| Thermische Desinfektion | Ja | ||
| Betriebsstundenzähler | Ja | ||
| Speicherschichtladung | Ja | ||
| Warmwasserzirkulation | Ja | ||
| Datenschnittstelle | Ja (Micro SD) |
Technische Daten Solarstation SR21H
| Umwälzpumpe | Shinhoo Solar GPA20-8-130 - Hocheffizienzpumpe |
| Sicherheitsventil | 6 bar |
| Manometer | 0 ... 10 bar |
| Volumenstromanzeige | 1 ... 12 l/min |
| Schwerkraftbremsen | Öffnungsdruck 20 mbar, aufstellbar |
| Anschluss für Membran-Ausdehnungsgefäß | 3/4" AG, flachdichtend |
| Abgang Sicherheitsventil | 1/2" IG |
| Anschlüsse Solarleitungen | 2 x 3/4" IG / 2x 3/4" AG |
| Zulässige Maximaltemperatur VL/RL | 120 °C / 120 °C |
| Zulässiger Maximaldruck | 6 bar |
| Medium | Wasser mit max. 50 % Glykol |
| Maße | ca. 450 x 300 x 158 mm (mit Isolierung) |
| Achsabstand | 55 mm |
| Material | Armaturen: Messing Dichtungen: AFM 34 Isolierung: EPP-Schaum |
Technische Daten Solarsteuerung SR1568
| Gehäuse | Kunststoff, PC-ABS und PMMA |
| Schutzart | IP 20 (DIN EN 60529) |
| Schutzklasse | I |
| Umgebungstemperatur | -50° C - +50° C |
| Abmessung | 205 x 150 x 46 mm |
| Einbau | In Solarstation verbaut |
| Anzeige | Grafikdisplay, Kontrollleuchte und Hintergrundbeleuchtung |
| Bedienung | 5 Drucktasten in Gehäusefront |

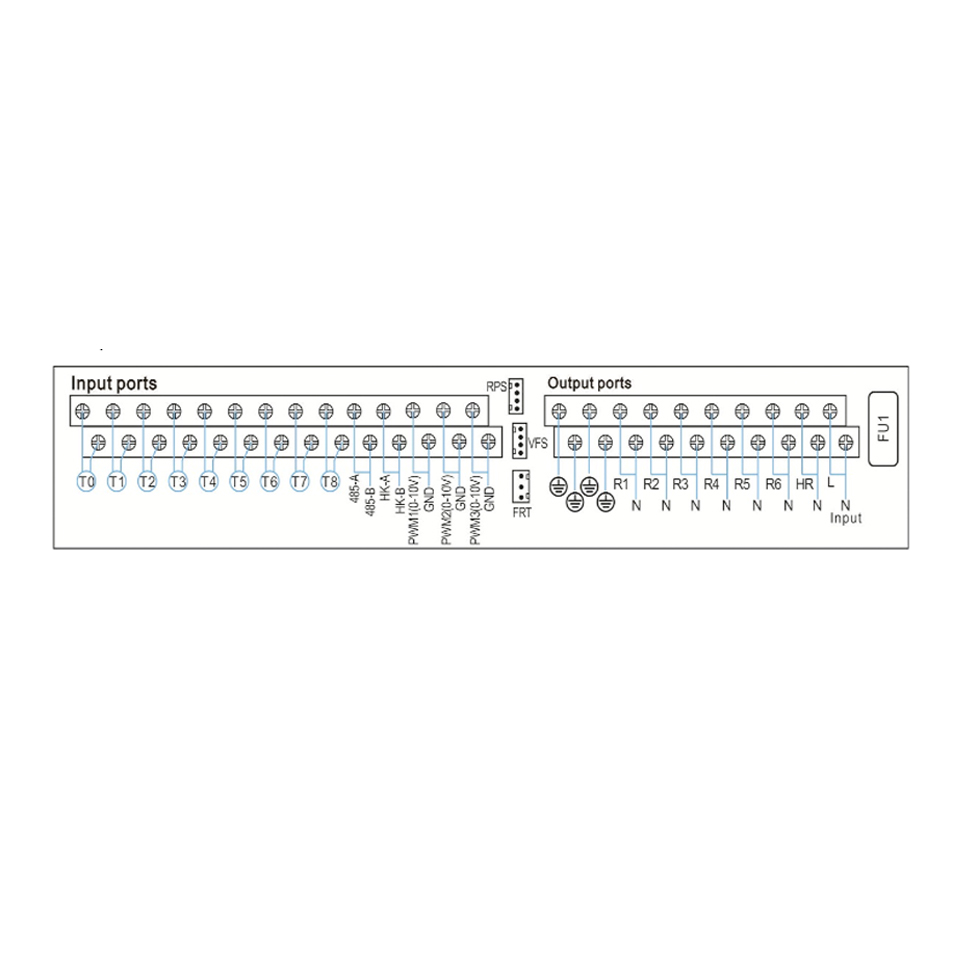

| Eingänge | 2 Eingange für Pt1000 Sensor (Kollektor), 7 Eingänge für NTC10K |
| Ausgänge | 7 Relaiausgänge davon 3 drehzahlgeregeltes Halbleiterrelais |
| Funktionen | Betriebsstundenzähler für die Solarpumpe, Röhrenkollektorfunktion, Thermostatfunktion, einstellbare Systemparameter, Funktionskontrolle gemäß BAFA-Richtlinie, Thermische Desinfektion, Drehzahlregelung, Kollektornotabschaltung, uvm. |
| Versorgung | 100 - 240 V, 50 - 60 Hz |
| Standby-Leistungsaufnahme | 2,5 W |
Fazit:
Die Solarstation SR21H kombiniert innovative Technologie, hochwertige Komponenten und praktische Funktionalität. Mit der Shinhoo Solar GPA20-8-130 Hocheffizienzpumpe, der vielseitigen SR1568 Solarsteuerung und zahlreichen Zusatzfunktionen ist sie die ideale Lösung für fortschrittliche und nachhaltige Solarsysteme.
Installations- & Warnhinweise
Warnung: Alle Warnhinweis auf dem Produkt, auf der Verpackung oder in der Bedienungsanleitung sind bei der Montage und beim Gebrauch unbedingt zu beachten! Um Gesundheitsschäden zu vermeiden, richten Sie sich bei der Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung nach den Anweisungen des Herstellers. Wenn angegeben, diese Arbeiten nur von autorisiertem Fachpersonal durchführen lassen!
Bei Fragen rund um Sicherheit, Kompatibilität und Zulassung kontaktieren Sie unseren Kundensupport!
Zubehör
Anschlussrohr für unsere Ausdehnungsgefäße.
Inhalt: 0.8 m (24,88 € / 1 m)
Diese flexible Lösung vereinfacht die Installation erheblich und gewährleistet gleichzeitig maximale Effizienz sowie eine besonders lange Lebensdauer
Inhalt: 10 m (14,30 € / 1 m)
Die Solarleitung ist ein entscheidendes Element Ihrer Solaranlage und fungiert als Bindeglied zwischen den Solarkollektoren auf dem Dach und dem Wärmespeicher
Inhalt: 10 m (16,59 € / 1 m)
Mit dem Solarvarem CE Standgefäß investieren Sie in die Sicherheit, Effizienz und Langlebigkeit Ihrer thermischen Anlagen. Es kombiniert höchste Qualität und Funktionalität und erfüllt die Anforderungen moderner Heizungs-, Solar- und Kühlsysteme.
Das Solar-Membran-Druckausdehnungsgefäß ist Standgefäß und eine wichtige Sicherheitseinrichtung für Solaranlagen. Es wurde für den Druckausgleich in thermischen Systemen entwickelt, in denen die Temperatur des Wärmeträgermediums stark schwankt.
Hochtemperaturbeständiges GrobgewindedichtbandLänge: 12 MeterTemperaturbeständigkeit: 260°C
Inhalt: 12 m (0,28 € / 1 m)
Diese hochwertige Wandhalterung ermöglicht eine sichere Befestigung von Ausdehnungsgefäßen an der Wand. Sie sorgt für eine schnelle und einfache Installation sowie eine problemlose Demontage
Stabile Wandhalterung für Ausdehnungsgefäße mit Kappenventil und Ablasshahn. Einfache Montage, sichere Befestigung und komfortable Wartung für kleine und mittlere Membran-Ausdehnungsgefäße.

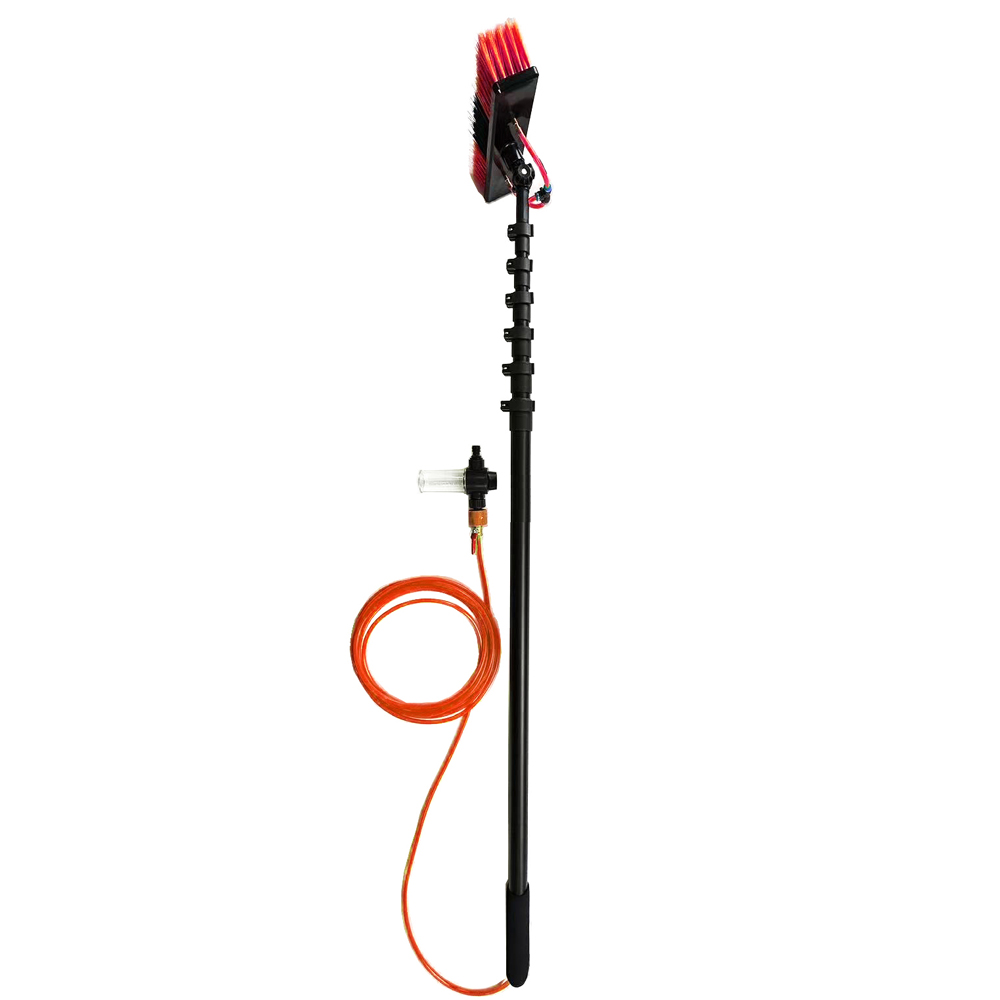

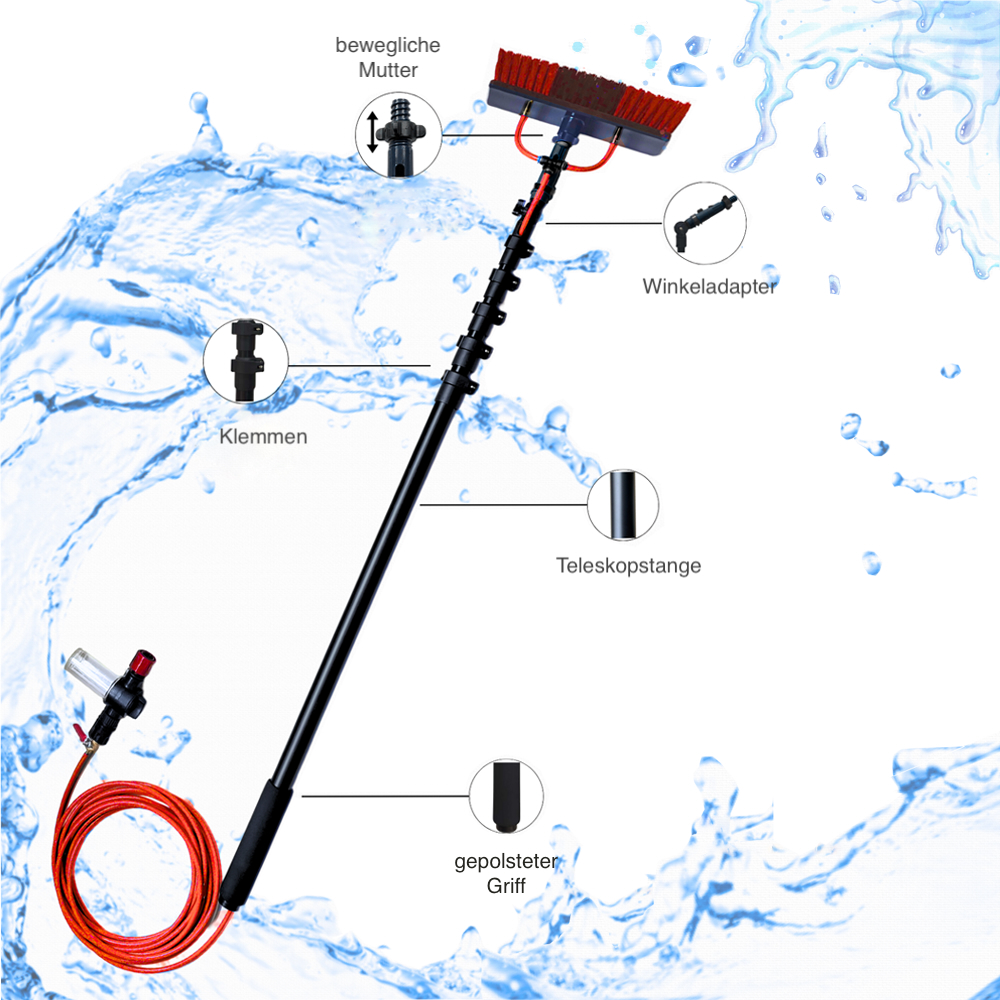

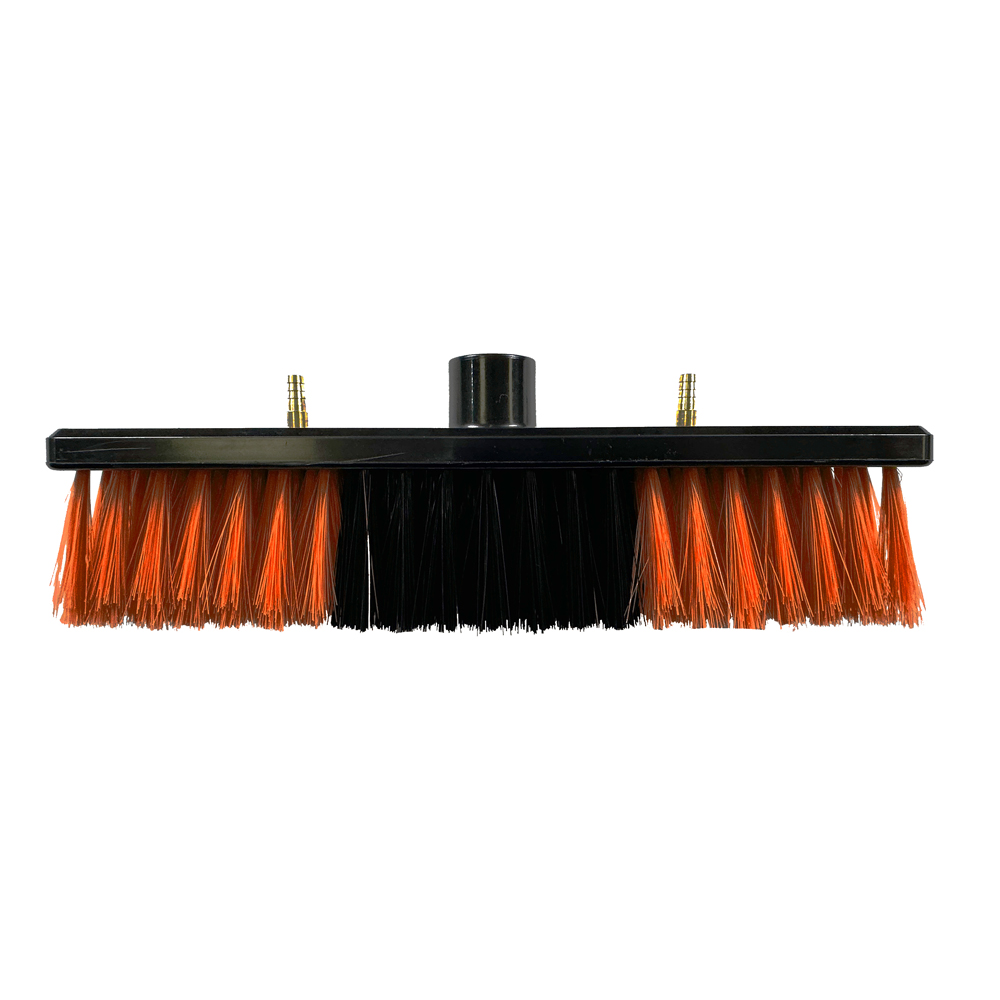

Aluminium Teleskop-Reinigungsbürste für Solarmodule, Fassaden und Fenster. Erhältlich in zwei Längen, stufenlos ausziehbar, leicht zu führen und vielseitig einsetzbar.

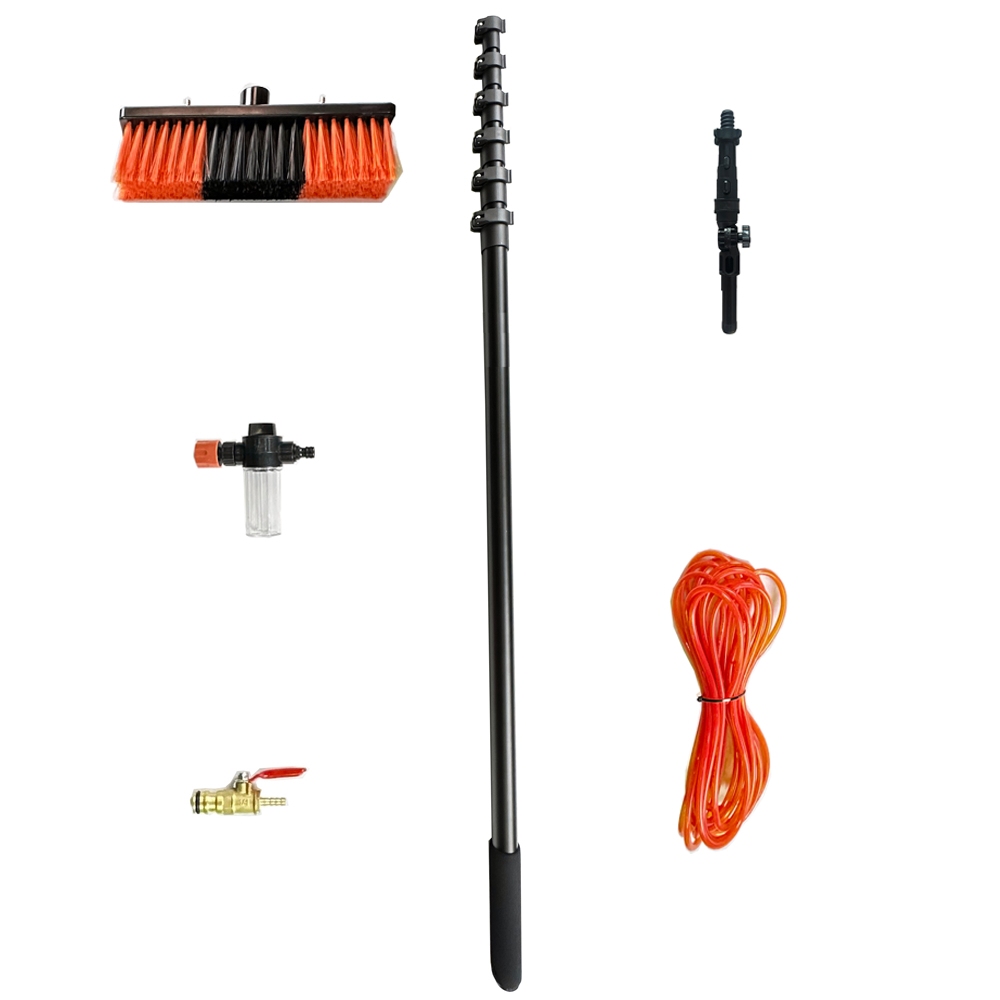

Teleskop-Reinigungssets mit Bürste und Abzieher für Solarmodule und glatte Flächen. Für die komfortable Reinigung vom Boden aus, erhältlich in zwei Längen.
