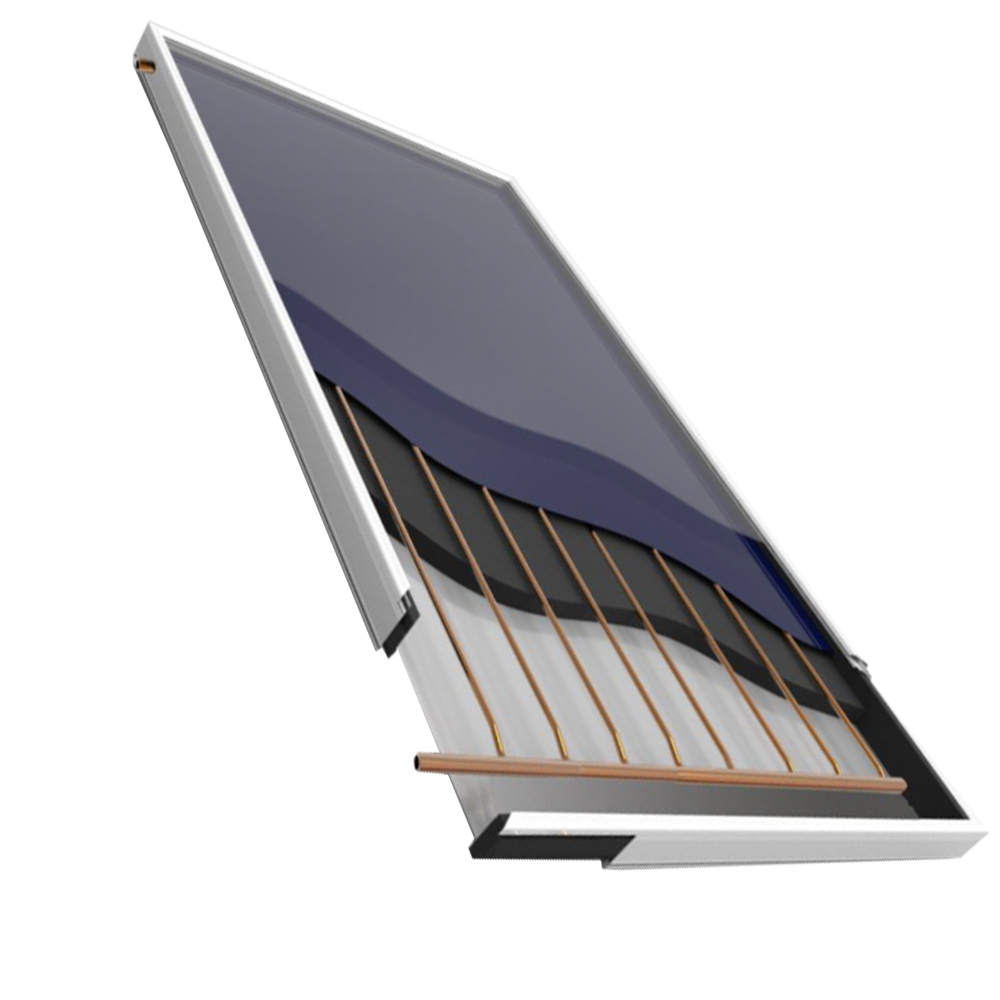

Solarthermie Basic Paket – Linuo Ritter Flachkollektoren – 12,0m² – Aufdachmontage

DN20 Solarleitung Doppelwellrohr Edelstahlwellrohr 14mm IsolierungEffiziente und langlebige Verbindungslösung für Solarthermie-AnlagenDie Solarleitung ist ein entscheidendes Element Ihrer Solaranlage und fungiert als Bindeglied zwischen den Solarkollektoren auf dem Dach und dem Wärmespeicher. Diese flexible Lösung vereinfacht die Installation erheblich und gewährleistet gleichzeitig maximale Effizienz sowie eine besonders lange Lebensdauer.Durch die innovative Kombination aus hochwertigem Edelstahlwellrohr und einer 14mm dicken, temperaturbeständigen Isolierung wird die Solarleitung zu einem unverzichtbaren Bestandteil moderner Solarthermie-Systeme. Die komplett geschlossene Isolierung sorgt dafür, dass keine unerwünschte Feuchtigkeit eindringt, was einen effizienten Wärmetransport garantiert.Wesentliche Vorteile des Systems:Reduzierte Installationszeit und -kosten: Das flexible Duo-Twin Wellrohrsystem ermöglicht eine schnelle und einfache Verlegung, selbst in engen Räumen oder bei komplexen Installationsanforderungen. Das Rohr lässt sich ohne Spezialwerkzeuge leicht verarbeiten, was die Montagezeit deutlich verkürzt.Minimaler Wärmeverlust: Dank der 14 mm dicken Isolierung aus Hochtemperatur-Elastomer wird die Wärmeenergie nahezu verlustfrei vom Solarkollektor zur Speicheranlage transportiert. So maximieren Sie die Effizienz Ihrer Solarthermieanlage und senken gleichzeitig die Betriebskosten.Widerstandsfähig gegen Umwelteinflüsse: Die Ummantelung aus UV-beständiger PE-Folie schützt das Rohr vor Sonneneinstrahlung, mechanischen Beschädigungen und Witterungseinflüssen. Dadurch eignet sich die Solarleitung sowohl für den Innen- als auch den Außenbereich.Hohe Temperaturbeständigkeit: Die Solarleitung ist für den Einsatz bei extremen Temperaturen ausgelegt und hält Temperaturen von bis zu +150 °C dauerhaft stand. Kurzfristig sind sogar bis zu +175 °C möglich, was eine sichere Anwendung auch bei hohen Vorlauftemperaturen gewährleistet.Flexibles und robustes Design: Das Edelstahlwellrohr ermöglicht kleinste Biegeradien ohne Abknicken, wodurch es sich auch in verwinkelten Installationsbereichen problemlos verlegen lässt. Dies macht es ideal für den Einsatz in beengten oder schwer zugänglichen Räumen..Integriertes Sensorkabel: Das bereits vorverlegte Sensorkabel (SiZ 2x0,5 mm²) spart Zeit und Aufwand bei der Installation und erleichtert die Integration von Temperatursensoren in das Solarthermie-System.Einfacher Wechsel auf andere Rohrsysteme: Der Wechsel auf andere Rohrsysteme ist ohne Spezialwerkzeug möglich, was die Flexibilität bei der Installation erhöht.Einfaches Trennen und Zusammenfügen der Leitungen: Vorisolierte Leitungen können ohne zusätzliches Werkzeug getrennt und wieder zusammengefügt werden. Dabei bleibt die Folienummantelung unbeschädigt, was den Schutz und die Isolierung dauerhaft gewährleistet.Anwendungsbereiche:Edelstahlwellrohre zeichnen sich durch ihre hohe Widerstandsfähigkeit und Flexibilität aus, wodurch sie in vielen Anwendungen eine hervorragende Alternative zu festen Rohrleitungen bieten. Sie können nahezu überall dort eingesetzt werden, wo starre Rohre umständlich zugeschnitten und verlegt werden müssten. In puncto Temperaturbeständigkeit sind Edelstahlwellrohre konventionellen Rohrleitungen sogar deutlich überlegen.So ermitteln Sie die passende RohrgrößeDie Wahl der richtigen Größe (Nennweite/DN) des Edelstahlwellrohrs ist entscheidend für die Effizienz Ihrer Solaranlage. Um die passende Dimension zu finden, beachten Sie folgende Punkte:Kollektorfläche: Bestimmen Sie zunächst die Fläche Ihrer Kollektoren.Gesamtlänge des Wellrohrs: Diese ergibt sich aus der Summe der Vorlauf- und Rücklauflängen. Beispiel: Bei einer Vorlauflänge von 10 m und einer Rücklauflänge von 10 m beträgt die Gesamtlänge 20 Meter.Dimensionstabelle: Nutzen Sie die Dimensionstabelle, um die richtige Nennweite (DN) für Ihre spezifische Installation auszuwählen. Diese Tabelle dient zur Orientierung und ersetzt keine Fachplanung.Kollektorfläche10 Meter20 Meter30 Meter40 Meter50 Meter4m²DN12DN12DN16DN16DN166m²DN12DN16DN16DN16DN168m²DN16DN16DN16DN20DN2010m²DN16DN16DN20DN20DN2012m²DN16DN20DN20DN20DN2014m²DN20DN20DN20DN20DN2516m²DN20DN20DN20DN25DN2518m²DN20DN20DN25DN25DN2520m²DN20DN25DN25DN25DN25Technische Daten der SolarleitungMaterial EdelstahlwellrohrAISI316L (1.44.04)Material IsolierungEPDM (Ethylen-Propylen-Dien-Kautschuk) mit Folienummantelung (UV-beständig)Innendurchmesser Edelstahlwellrohr20,2mmAußendurchmesser Edelstahlwellrohr26,5mmToleranz0,30mmRohrwanddicke0,18mmDicke EPDM Isolierung13mmDicke UV Mantel1mmDurchmesser Leitung mit Isolierung (ein Strang)54,50mmMax. Betriebsdruck bei 200°C10 barTemperatureinsatzbereich (°C)-40 bis +150Kurzfristige max. Temperatur (°C)+175Lambdawert bei 0°C (W/(m+k))0,036Rohrvolumen Einzelrohr (l/m)0,42Wasserdampfdiffusionswiderstandszahl≥ 4000 (DIN EN 13469)BrandverhaltenEuroklasse E (DIN 4102)praktisches BrandverhaltenSelbstverlöschend, leitet kein Feuer, nichttropfendAußenmantelReißfest mit hoher UV StabilitätSensorleitungSiHF 2 x 0,75FarbeSchwarzZubehör und Werkzeug für Ihre SolaranlageUm den Aufbau Ihrer Solaranlage zu erleichtern, bieten wir Ihnen eine Auswahl an hochwertigen Schnellverschraubungen an. Diese Komponenten sind speziell auf unsere Solarleitungen abgestimmt und ermöglichen einen schnellen und unkomplizierten Aufbau Ihrer Anlage.Für eine fachgerechte Montage stellen wir Ihnen auch hochwertige Werkzeuge zur Verfügung. Dazu gehören Rohrabschneider für präzise Schnitte sowie Schlagwerkzeuge, mit denen Sie einen funktionalen Dichtungssitz erstellen können. So sind Sie bestens ausgestattet, um Ihre Solaranlage effizient und professionell zu installieren.

Orkli Drei-Wege-Zonenventil – Innengewinde / AußengewindePräzise Steuerung für Heizungs- und SolaranlagenDie Orkli Drei-Wege-Zonenventile eignen sich perfekt für den Einsatz in geschlossenen Heizungskreisläufen und Solarkreisläufen.Die Ventile arbeiten stromlos im Modus AB-B offen und können bei Bedarf manuell über einen integrierten Hebel betätigt werden, um die Anlage unkompliziert zu befüllen, spülen, entlüften oder entleeren.Durch das kompakte Design und die hohe Qualität erfüllen sie die Anforderungen sowohl im Heizsystemen als auch in Solaranlagen.Eigenschaften und Vorteile:Anwendung: Ideal für Primärkreisläufe in Solarthermie- und Heizungssystemen.Kompatibilität: Unterstützt Flüssigkeiten wie Wasser und Glykolgemische bis zu 50 %.Flexibilität: Drei-Wege-Ventil mit einem Einlass und zwei Auslässen, ermöglicht vielseitige Steuerungsoptionen in geschlossenen Kreisläufen.Robustes Design: Ventilkörper aus hochwertigem, Messing, mit einem fest verbauten Motorgehäuse für Langlebigkeit und Effizienz.Technische Daten:Anschluss: je nach AuswahlMaximaler Druck: 10 barTemperaturbereich: -20 °C bis +160 °CStromlos geöffnet: AB-BEinbaulage: Motor oben oder seitlichMotor: Hysteresemotor, 230 Volt / 50 HzLeistungsaufnahme: 6 WattÖffnungs-/Schließzeit: <12 Sek. / 6 Sek.Kabellänge: 60 cmDifferenzdruck: 1/2" IG = 1,4 bar -- 3/4" IG = 0,6 bar -- 1" IG = 0,6 barDifferenzdruck: 3/4" AG = 0,7 bar -- 1" AG = 0,6 barDie Orkli Drei-Wege-Zonenventile bieten eine optimale Lösung zur Steuerung von Heizungs- und Solaranlagenkreisläufen, sind benutzerfreundlich und lassen sich flexibel einbauen - eine langlebige, energieeffiziente Wahl für zuverlässigen Betrieb.

Einfüllpumpe Profi für Bohrmaschinenantrieb Die selbstansaugende Einfüllpumpe Profi ist als einfache Einfüllhilfe für Flüssigkeiten geeignet. Die Einfüllpumpe Profi wird einfach über das Bohrmaschinenfutter der Bohrmaschine angetrieben. Anwendungsbereiche: Diese Pumpen werden häufig in Situationen eingesetzt, in denen eine schnelle und einfache Übertragung von Flüssigkeiten erforderlich ist, und elektrische Pumpen nicht verfügbar oder nicht praktisch sind. Funktionsweise: Eine Bohrmaschinen-Antriebspumpe wird direkt mit einer handelsüblichen Bohrmaschine verbunden. Der Antrieb erfolgt durch die Drehbewegung der Bohrmaschine. Die Pumpe saugt Flüssigkeiten an und fördert sie durch einen Schlauch oder eine Leitung. Anwendungsbeispiele: Das Befüllen von Anlagen, Tanks oder Behältern mit Flüssigkeiten. Das Leerpumpen von Wassergruben, Pools oder anderen Flüssigkeitsbehältern.   Technische Daten der Einfüllpumpe Profi: Kompakte und selbstansaugende Pumpe mit Metallgehäuse Antrieb über Bohrmaschine oder Akkuschrauber, Bohrfutter: 8 mm Durchschnitt (mindestens 600 Watt) Förderleistung bis zu 3.000 Liter pro Stunde Max. Förderdrehzahl: 2.800 U/min Max. Fördermenge: ca. 1,5 m/h Förderhöhe 1 --> Schlauchdurchmesser 1/2" (13 mm) = Förderhöhe 30 m Förderhöhe 2 --> Schlauchdurchmesser 3/4" (19 mm) = Förderhöhe 24 m Max. Trockenlaufzeit: 30 Sekunden Schlauchanschluss: 1/2" (13 mm) / 3/4" (19 mm) Flüssigkeitstemperatur max. 40 °CNach dem Gebrauch mit Wasser durchspülen Bestandteile des Profi-Sets: 1 x Metall Bohrmaschinenpumpe 4 x Schnellkupplungsanschluss 1/2" - passend für DN 15 (1/2“) - 13 mm Schlauch 4 x Hahnanschluss 3/4" - passend für DN 15 (1/2“) - 13 mm Schlauch 1 x 5 Meter Schlauch "knickfest"  1/2" Bitte beachten: Die Pumpe ist für die Förderung von Brauchwasser geeignet, z.B. für das Auspumpen von Regentonnen, Gartenteichen oder Whirlpools. Die Pumpe ist nicht geeignet für die Förderung von giftigen, ätzenden und/oder brennbaren Stoffen. Die Pumpe ist auch nicht für die Förderung von Trinkwasser oder Wasser für Aquarien geeignet. Es dürfen keine Lebensmittel und keine Flüssigkeiten über 40°C befördert werden. Verwenden Sie ein biologisch abbaubares Mehrzweckfett oder Schmieröl zum Nachfetten der Pumpe.

Tellerkopf Schraube 8 x 80 / 100 / 120 / 160 / 260 mm Die Tellerkopfschrauben haben Ihren optimalen Einsatz im Außenbereich. Z.B. für die Befestigung von Dachhaken an ihren Sparren oder Pfetten, an Carports, Pergolen, Vordächern, Brücken oder Balkonen geeignet. Tellerkopf: Erheblich höhere Kopfdurchzugskräfte als Senkkopfschrauben, dies ermöglicht besseres Dichtziehen der Hölzer Edelstahl A2: Für Außenanwendung mit direkter Bewitterung sowie für die Anwendung in Feuchträumen (z. B. Küche und Bad) Wellenprofil: Für schnelles und sicheres Verschrauben Technische Daten: Gewindedurchmesser: 8,0 mm Kopfdurchmesser: 20,0 mm Schneidkerbe: 13 mm Gesamtlänge: 80 / 100 / 120 / 160 / 260 mm Gewindelänge: 72 / 80 / 100 mm Für einen Dachhaken (Frankfurter Pfanne) benötigen Sie 3 Schrauben Für einen Dachhaken (Biberschwanz) benötigen Sie 2 Schrauben Bei der Montage zweier massiver Hölzer kommt es auf zwei entscheidende Eigenschaften an, die die Schrauben mitbringen müssen. Zunächst müssen beide Bauteile möglichst dicht zusammengezogen werden – am besten fugenlos –, damit die Lasten über den vollen Querschnitt vom einen auf das andere Holz abgeleitet werden können. Die Abkürzung A2 bei unseren Edelstahlschrauben rührt von der Legierung des Stahls her. A steht für „Austenit“, ein Gemisch aus Eisen, Kohlenstoff und den Legierungselementen Chrom, Nickel und Molybdän. Die 2 (1-5) zeigt den Legierungsgrad, also den Gehalt an Chrom und Nickel an.Schrauben in der Ausführung Edelstahl rostfrei A2 bieten einen hohen Schutz gegen Korrosion und eine mittlere Festigkeit. Gering hingegen ist ihre Widerstandsfähigkeit gegen Seewasser und gegen Säuren. Sie werden deshalb in küstenfernen Gebieten im Außenbereich verschraubt und verrichten dort lange und zuverlässig ihren Dienst. Das bedeutet für Sie: Mit unseren Schrauben in Edelstahl rostfrei A2 sind Sie abseits der Küstengebiete bei nahezu allen Bauvorhaben korrosionstechnisch bestens gerüstet.

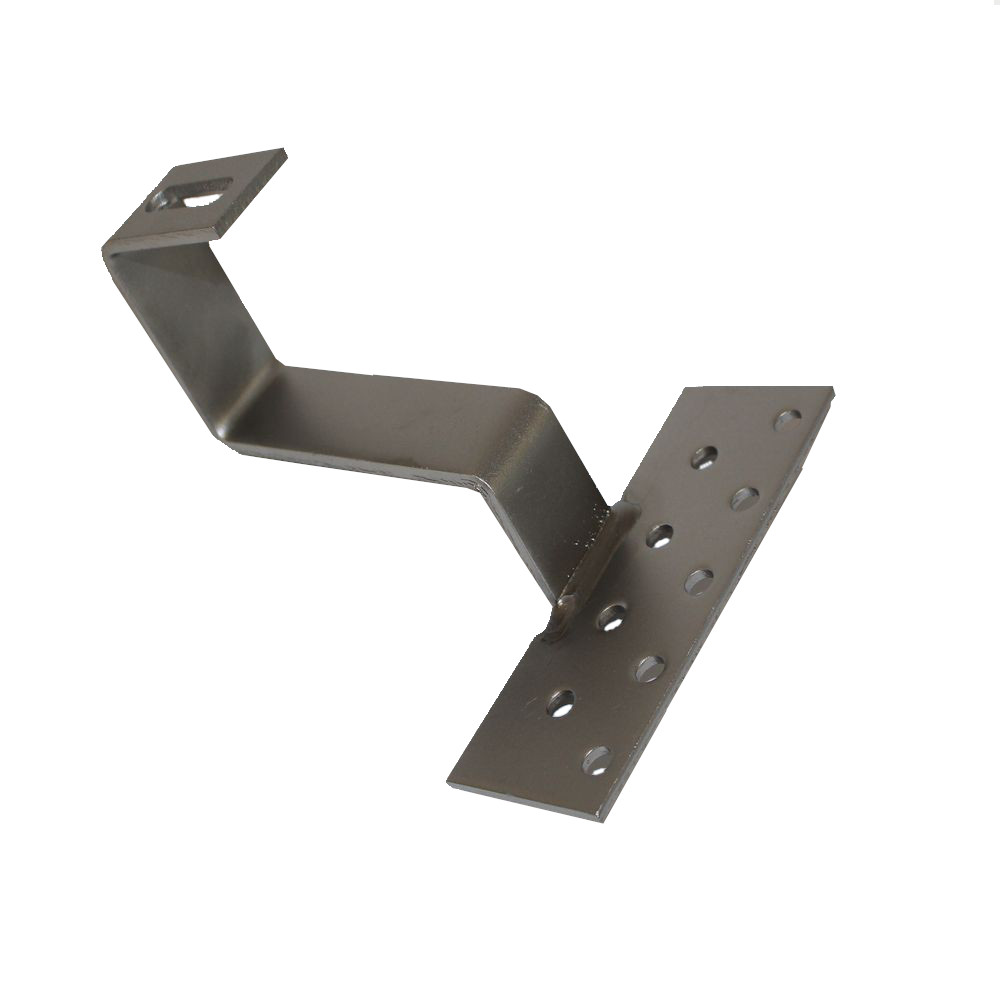

Dachhaken Edelstahl 3-fach verstellbar für Dachsteine, Dachziegel und DachpfannenEine sichere und zuverlässige Montage von Solarthermieanlagen beginnt mit den richtigen Dachhaken. Der Edelstahl-Dachhaken ist speziell entwickelt, um die Basis für eine langlebige und robuste Installation zu schaffen und überzeugt durch seine hohe Materialqualität und vielseitige Anwendung.Geeignet für Dächer mit Dachsteinen, Dachziegeln und Dachpfannen. Der Edelstahl-Dachhaken ist die ideale Lösung, wenn eine langlebige, sichere und flexible Befestigung für Ihre Solarthermieanlage gewünscht wird.Hauptmerkmale und Vorteile:Robustes Material: Aus hochwertigem Edelstahl 1.4016 gefertigt, ist dieser Dachhaken rost- und korrosionsbeständig und bietet eine besonders lange Lebensdauer, selbst unter extremen Witterungsbedingungen.Einfache Montage: Der Dachhaken wird mit drei Holz- oder Tellerkopfschrauben direkt am Sparren befestigt und gewährleistet so eine stabile Verbindung zur Dachstruktur. Die Schraubenlänge sollte passend zur Sparrenstärke gewählt werden. Standard-Schraubengrößen:M8 x 80 mmM8 x 100 mmM8 x 120 mmHinweis: Bitte beachten Sie die Wahl der passenden Schraubenlänge entsprechend der Stärke des Sparrens, um eine maximale Stabilität sicherzustellen.Hohe Tragkraft für Solarmodule: Ideal für die Befestigung von Aluschienen, Profilschienen und anderen Befestigungselementen zur Aufnahme von Vakuumröhrenkollektoren oder Flachkollektoren.Universelle Kompatibilität: Der Dachhaken ist kompatibel mit verschiedenen Profilschienen und eignet sich somit für eine Vielzahl von Solarinstallationen und Anwendungstypen.Extrabreite Auflagefläche: Die extrabreite Auflagefläche bietet eine besonders sichere Befestigung und sorgt für eine gleichmäßige Verteilung der Last.Vielseitige Verstellbarkeit: Der Dachhaken ist 3-fach verstellbar für eine flexible Verwendung in verschiedenen Installationen.Installation DachhakenDie Installation eines Dachhakens ist ein wesentlicher Schritt für die sichere Befestigung von Solaranlagen auf Ihrem Dach. Mit den richtigen Werkzeugen und einer sorgfältigen Vorgehensweise können Sie den Haken stabil an den Sparren montieren.Wichtige Schritte: • Positionierung: Den Dachhaken direkt über dem Sparren ausrichten für maximale Stabilität.• Ausklinken: Bei Bedarf den Dachziegel so ausklinken, dass der Dachhaken bündig auf dem Sparren sitzt.• Vorbohren: Pilotlöcher bohren, um Rissbildung im Holz zu verhindern.• Verschraubung: Den Dachhaken mit Tellerkopfschrauben sicher befestigen.• Ausrichtungskontrolle: Die gerade Ausrichtung überprüfen, um eine stabile Basis zu gewährleisten.Diese Schritte tragen dazu bei, eine langlebige und sichere Installation zu garantieren.MehrwertsteuerinformationenDieser Artikel enthält die Mehrwertsteuer. Sollten Sie den Dachhaken für eine Photovoltaikanlage verwenden, entfällt die MwSt. In diesem Fall bitten wir Sie, den bereits mwst-befreiten Artikel in der Kategorie Photovoltaik zu erwerben. Diese Regelung gilt für Deutschland, Österreich und die Niederlande.Technische DatenMaterialRostfreier, ferritischer Edelstahl - WNr.: 1.4016 - magnetisch*Länge Haken174 mmMaße Grundplatte139 x 54 x 4 mmSonstige Materialstärke5 mmBefestigungsbohrungen9 x 9mm versetztLanglochmessung40 x 11 mmHöhenverstellbar Gesamt124-148 mmGesamt Maße174 x 139 x 124-148 mmSchneelast max.140 kgWindgeschwindigkeitmax. 60m/sGewicht Stück0,6 kgZiegeltypFormziegel, Dachpfannen, - steineDachartSchrägdach / Steildach ab ca. 20° Dachneigung*Je nach Werkstoff / Gefüge kann Edelstahl magnetisch sein oder nicht. Austenitische Edelstahlsorten, wie 1.4301 oder 1.4404, sind in der Regel nicht magnetisch. Im Gegensatz dazu zeigt ferritischer Edelstahl, wie der Werkstoff 1.4016, magnetische Eigenschaften.

Solarflüssigkeit Wärmeträgermedium Solarliquid bis -28°C Die Premium Solarflüssigkeit ist ein fortschrittliches Wärmeträgermedium und Frostschutzmittel, das speziell für den Einsatz in thermischen Solaranlagen entwickelt wurde. Ideal für Flachkollektoren und Vakuumröhrenkollektoren, bietet es exzellenten Schutz vor Frost und sorgt gleichzeitig für eine effiziente Wärmeübertragung.Umweltfreundlich und sicherHergestellt auf Basis von 1-2 Propylenglycol, ist die SD24 Premium Solarflüssigkeit eine geruchslose, biologisch abbaubare Lösung, die weder Mensch noch Umwelt belastet. Dank ihrer unbedenklichen Eigenschaften ist sie nicht nur in Solaranlagen, sondern auch in Bereichen wie Lebensmittelverarbeitung, Pharmaproduktion und Medizin anwendbar.Maximaler Schutz und LanglebigkeitDie integrierten Korrosionsinhibitoren bieten optimalen Schutz vor Korrosion, Ablagerungen und Schichtbildung, was die Lebensdauer der Solaranlage verlängert. Gleichzeitig wird sichergestellt, dass Dichtungsmaterialien und andere Komponenten der Anlage nicht beschädigt werden.Hervorragende Produkteigenschaften:Geeignet für Flachkollektoren und VakuumröhrenkollektorenUnverdünnt Frostschutz bis -28 °CAnwendungsfertig – keine Verdünnung nötigKlare, rot-fluoreszierende Flüssigkeit für einfache SichtkontrolleOptimale Wärmeleitfähigkeit für effizienten WärmetransportMade in Germany – Qualität und ZuverlässigkeitLieferung in 10-Liter-Kanistern für einfache HandhabungBiologisch abbaubar – schonend für die UmweltFrei von Nitriten, Phosphaten, Sekundäraminen, Boraten und 2-EthylhexansäureKein Gefahrstoff, kein Gefahrgut – sicher im Umgang und Transport Technische Daten:Siedepunkt:ca. 103 °CUnverdünnt frostsicher bis:-28 °CEisflockenpunktca.: -28 °CEisstockpunktca.: -35 °CTemperaturbeständig:bis 180 °Cph-Wertca.: 8,0 (20 °C)Dichte1.035 - 1,045 g/cm3 (20 °C)Frostschutzbasis1.2 MonopropylenglykolWärmeleitfähigkeitca. 0,40 W/m*K (20 °C)FarbeRot Weitere Fragen zum Thema Solarflüssigkeit? Wir haben Antworten auf die häufigsten Fragen zusammengestellt.

DN20 Wellrohr-Verschraubung Schnellverschraubung SolarleitungDie DN20 Wellrohr-Verschraubung ist eine hochentwickelte Schnellkupplung für Solarleitungen, die speziell für den Einsatz in Solaranlagen konzipiert wurde. Sie ermöglicht eine unkomplizierte Installation und Wartung von Solarleitungen, ohne dass spezielle Werkzeuge oder Fachkenntnisse erforderlich sind.Mit ihrer robusten, langlebigen und korrosionsbeständigen Bauweise ist diese Verschraubung ideal für die anspruchsvollen Bedingungen in Solaranlagen geeignet. Die Verwendung von Schnellkupplungen verkürzt die Installationszeit, reduziert den Wartungsaufwand und erhöht die Flexibilität bei der Planung Ihrer Solaranlage.Vorteile unserer Wellrohr-Verschraubungen:Made in Germany: Höchste Qualitätsstandards.Intelligente Rohrführung: Gewährleistet einen optimalen Dichtsitz.Geprüft und zertifiziert: Anerkennung durch das SPF - Institut für Solartechnik, Schweiz.Komplett vormontiert: Lieferung als ein Teil, kein Zusammenbau vor Ort erforderlich.Ständige Dichtigkeit: Garantiert störungsfreie Installation selbst unter schwierigen Bedingungen.Wartungsfrei und ausfallsicher: Keine Dichtungen, die porös oder beschädigt werden können.Poka Yoke Design: Vermeidung unbeabsichtigter Montagefehler durch intelligente Konstruktion.Technischer AufbauDer Verbinder besteht aus nur drei Komponenten, was eine schnelle und einfache Montage ermöglicht. Der Klemmring sitzt fest in der Druckmutter, wodurch der Verlust von Einzelteilen ausgeschlossen ist. Diese baustellengerechte Lieferung als ein Teil sorgt für eine unkomplizierte Installation vor Ort.Material und AbdichtungHergestellt aus hochwertigem Messingmaterial, erfüllt der Verbinder alle gesetzlichen Vorgaben und bietet besondere Langlebigkeit. Die metallische Abdichtung garantiert ein ausfallsicheres, wartungsfreies System, da keine Dichtungen vorhanden sind, die die Funktion beeinträchtigen könnten.Montageanleitung der Wellrohr-VerschraubungVerschraubung nicht auseinandernehmen: Lassen Sie den Ring (Seite des Wellrohres) unverändert.Wellrohr schneiden: Am besten mit einem Rohrschneider.Entgraten: Stellen Sie sicher, dass das Wellrohr entgratet ist.Verschraubung anbringen: Schieben Sie die Verschraubung über einen Hügel des Wellrohres – ein Klick signalisiert die richtige Position.Überprüfen: Wackeln Sie kurz, um sicherzustellen, dass die Verschraubung im nächsten Wellental sitzt.Handfest zudrehen: Nur handfest anziehen.Nachziehen: Ziehen Sie anschließend 1/2 Umdrehung nach.[Hier geht's zum Montagevideo]Anwendungsbereiche der Wellrohr-Verschraubung:SolarkollektorenSolarstationenPumpenWarmwasserspeicherAusdehnungsgefäßeHeizungFernwärmeSetzen Sie auf Effizienz und Qualität mit der DN20 Wellrohr-Verschraubung – die optimale Lösung für Ihre Solaranlage!Technische DatenDimensionDN20AusführungGrößeInnengewinde3/4", 1"Außengewinde3/4", 1"Klemmring18mm, 22mmStutzen22mmKupplungDN20MaterialMessing (CW617N)Temperaturbeständig bis min. 220°CArbeitsdruck10 bar

SpiroVent Mikroluftblasenabscheider AutoClose für Solaranlagen und Solarthermie Im Gegensatz zu Wasser ist die Viskosität von glykolhaltigen Flüssigkeiten wesentlich höher. Je nach Konzentration der Flüssigkeit benötigen Luftbläschen mehrere Stunden, um aufzusteigen.In der Flüssigkeit eingeschlossene Luftblasen verbleiben somit im Volumenstrom und durchlaufen die gesamte Anlage. Die Folge: Zirkulations-, Wärmeübergangs- und Korrosionsprobleme. AutoClose - Automatisch geöffnet, wenn möglich, automatisch geschlossen, wenn nötig!  Diese Ausführung bietet zusätzlich eine Erkennung zwischen Luft und Dampf und schließt automatisch beim Erreichen der Verdampfungstemperatur. Damit ist es möglich, Solaranlagen ständig und effektiv luftfrei zu halten. Ein Trockenkochen über den Entlüfter wird vollständig vermieden.Sobald die Temperatur ausreichend gesunken ist, wird das Ventil für die Entlüftung wieder geöffnet und die Entlüftung läuft normal wieder an.Dank des AutoClose-Prinzips ist es auch möglich, Solaranlagen ständig und effektiv luftfrei zu halten. Das erhöht die Leistung und vermeidet viele Unannehmlichkeiten und Beschwerden.Das Kernstück des Spirovent besteht aus einem Rohr mit einem aufgelöteten Kupferdrahtgeflecht. Dieses Geflecht sorgt dafür, dass auch die kleinsten Mikrobläschen im Hauptstrom gebremst werden und aufsteigen können.Mithilfe eines automatischen Ventils wird die abgeschiedene Luft über eine Luftkammer nach außen abgeführt. Vorteile Einbauort muss nicht an der höchsten Stelle erfolgen, sondern unmittelbar am Solarvorlauf Für Neu- und Altanlagen geeignet Wirkungsvolle Beseitigung von zirkulierender Luft und Mikroblasen Schnelleres Einregulieren und kein manuelles Entlüften mehr Keine überflüssigen Ausfallzeiten Beseitigung von Lufteinschlüssen Technische Daten    3/4 Zoll    1 Zoll    1 1/4 Zoll   1 1/2 Zoll    22 mm Klemmring   Höhe 15,3 cm 18,0 cm 20,0 cm 23,4 cm 15,3 cm Länge 8,5 cm 8,8 cm 8,8 cm 8,8 cm 10,6 cm Durchsatz (m3/h) 1,3 2,0 3,6 5,0 1,3 Anschluss am Luftaustritt DN15 (1/2") AG Gehäuse Material Messing Temperatur 0° - 180 °C Betriebsdruck 0 - 10 bar

Anschlussrohr für Ausdehnungsgefäße DN16 Anschlussrohr für unsere Varem Ausdehnungsgefäße. Das Anschlussrohr besteht aus einem DN16 Edelstahlwellrohr inklusive Isolierung und 2 Anschlussverschraubungen.Das Anschlussrohr für Ausdehnungsgefäße DN16 empfehlen wir z.B. für unsere Varem Ausdehnungsgefäße. Technische Daten: DN16 Edelstahlwellrohr inkl. Isolierung 2 Anschlussverschraubungen 2 Dichtungen Länge 80 cm --> 3/4" (DN20) Innengewinde --> Für ADG 18 - 40 Liter Länge 120 cm --> 3/4" (DN20) Innengewinde --> Für ADG 150 Liter Länge 180 cm --> 3/4" (DN20) Innengewinde --> Für ADG 60 - 100 Liter
