Orkli 2-Strang Solarstation 5.0-40.0 Liter mit Hocheffizienzpumpe Stratos Para 25/1-9 PWM
519,00 €*
% 599,00 €* (13.36% gespart)
Inhalt:
1 Stück
Sofort versandfertig, Lieferzeit ca. 1-5 Werktage**
Aktueller Lagerbestand: 3 Stück - größere Mengen mit Lieferzeit bestellbar
Produkt-Zubehör direkt mitbestellen
125,00 €*
102,00 €*
ab 10,90 €*
ab 16,90 €*
ab 6,90 €*
218,90 €*
Produktnummer:
75000HE
EAN:
4260532631226
Hersteller-Nr.:
75000HE
Gewicht/Volumengewicht:
7.334 kg
Produktinformationen "Orkli 2-Strang Solarstation 5.0-40.0 Liter mit Hocheffizienzpumpe Stratos Para 25/1-9 PWM"

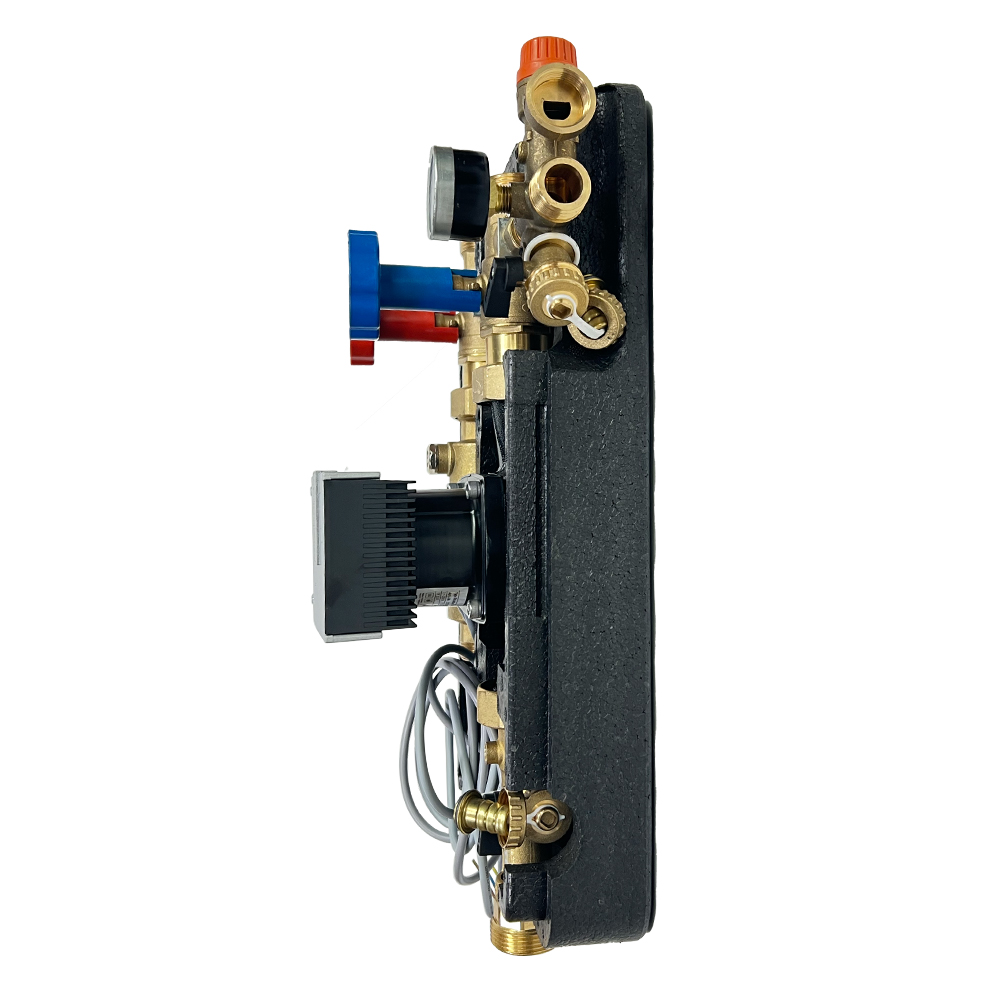

Orkli 2-Strang Solarstation 5.0-40.0 Liter mit Hocheffizienzpumpe
Effiziente Pumpenstation für den Solarkreislauf
Die Orkli 2-Strang Solarstation ist eine hochwertige Baugruppe, die speziell für die Hydraulik des Primärkreislaufs in Solarthermieanlagen entwickelt wurde.
Sie gewährleistet die zuverlässige Abfuhr der Energie, die durch die Solarkollektoren gewonnen wird, und leitet diese in den Speicher, um eine effektive Wärmespeicherung sicherzustellen.
Ausgestattet mit einer wartungsfreien Hocheffizienzpumpe und einem effizienten Energiemanagement ist sie die ideale Lösung für moderne Solaranlagen.
Produktmerkmale und Vorteile:
- Effiziente Umwälzpumpe: Die wartungsfreie Pumpe mit geringer Stromaufnahme sorgt für eine zuverlässige Energieübertragung und optimiert den Betrieb der Solaranlage.
- Hochwertige Komponenten: Die Station ist mit Sperrventil, einer Schwerkraftbremse und einem Solarsicherheitsventil ausgestattet, um den reibungslosen Betrieb bei hohen Temperaturen sicherzustellen.
- Hohe Temperaturbeständigkeit: Die Materialien sind sorgfältig ausgewählt, um auch bei den erhöhten Betriebstemperaturen, die durch die Solarenergieerzeugung entstehen, leistungsfähig und langlebig zu bleiben.
- Zuverlässige Sicherheit: Die Station ist speziell auf die Anforderungen im Solarthermie-Primärkreislauf abgestimmt und schützt durch integrierte Sicherheitskomponenten das System zuverlässig vor Überhitzung und Druckschwankungen.
Technische Daten:
- Pumpe: Stratos Para 25/1-9 PWM
- Für Kollektorfelder bis 50qm
- Max. Betriebstemperatur der Vorlaufleitung: 160 °C
- Max. Betriebstemperatur der Rücklaufleitung: 110 °C
- Max. Betriebstemperatur des Sicherheitsventils: 160 °C
- Sicherheitsventils: 6 bar
- Temperaturbereich Thermometer: 0-120 °C
- Durchflussanzeige: 5-40 l/min
- Hocheffizienzpumpe mit vorkonfektionierten Kabel
- Anpassbarkeit mit jeder Solarsteuerung
- Skala Druckmessbereich: 0-10 bar
- Abstand zwischen Strängen: 125 mm
- Anschlüsse: 1 1/4" Außengewinde
- Anschluss für Ausdehnungsgefäß: 3/4"
- Isolierendes Gehäuse aus expandierendem Polypropylen (EPP)
Elektrische Verbindung:
Das Dreileiter 230V Kabel wird an eine 230V Versorgungsspannung angeschlossen (dies kann auch ein Anschluss im Solarregler sein):
- Braunes Kabel --> L (Phase)
- Blaues Kabel --> N (Null-Leiter)
- Gelb-Grünes Kabel --> PE (Erde)
Das Dreileiter PWM Kabel wird an den Signalanschluss des Solarreglers angeschlossen:
- Braunes Kabel --> +
- Blaues Kabel --> -
- Schwarzes Kabel --> Rückmeldung Signal (wird nicht immer benötigt)
Tipp:
Sollte Ihre Steuerung über kein PWM Signal verfügen, können Sie einen Pumpensignalwandler (PSW) verwenden.
ACHTUNG:
Wird das PWM Signal Kabel, versehentlich, wenn auch nur kurzzeitig, an 230V angeschlossen, so ist die Pumpe zerstört. Dies stellt keinen Garantieanspruch dar!
Orkli
Damit jedem Kunden Qualitätsprodukte anbieten und die Rentabilität seiner Projekte steigern kann, bietet Orkli eine umfassende Lösung im Bereich Heizung. Alle Komponenten und Systeme, die Sie benötigen, um die Effizienz zu maximieren und Kosten zu sparen.
Erfahrung, Branchenspezialisierung und enger Kontakt zum Kunden hat Orkli zu einer breiten Marktkenntnis geführt. So können definitive Lösungen für Fußbodenheizung und -kühlung, Steuerungs- und Regellösungen, Solarlösungen und Hydraulik für Heizungen angebeboten werden.
