REC Batterie-Management-System 2Q BMS 16S - Stand alone unit - 0% MwSt
389,00 €
Lieferzeit --> DE: 1 - 3 Werktage (EU: + 4 Werktage)
Lagernd: 2 Stück
Weitere Mengen bereits bestellt.
Beschreibung
Produktinformationen "REC Batterie-Management-System 2Q BMS 16S - Stand alone unit - 0% MwSt"
REC 2Q BMS 16S – Intelligentes Batterie-Management-System für maximale Sicherheit und Leistung - Kompatible mit SMA, Victron etc.
Das REC 2Q BMS 16S ist die neueste Generation der bewährten REC-Batterie-Management-Systeme (BMS) und bietet eine hochmoderne Lösung zur Steuerung und Überwachung von Lithium-Batteriesystemen. Es schützt Ihre Batterien zuverlässig, optimiert die Leistung und verlängert die Lebensdauer Ihrer Energiespeicher.
Mit erweiterter Funktionalität, verbesserter Hardware und intuitiver Steuerung per WiFi-Modul ist dieses BMS ideal für anspruchsvolle Anwendungen, darunter Solaranlagen, Energiespeichersysteme, Wohnmobile, Boote und Off-Grid-Systeme.
Warum ein hochwertiges BMS entscheidend ist
Ein Batterie-Management-System ist das Herzstück jeder Lithium-Batterieinstallation. Es stellt sicher, dass alle Zellen gleichmäßig geladen und entladen werden, um eine maximale Kapazität und Lebensdauer zu gewährleisten. Ohne ein zuverlässiges BMS können Batteriezellen ungleichmäßig altern, überhitzen oder beschädigt werden – was zu Leistungseinbußen oder sogar Sicherheitsrisiken führen kann.
Das REC 2Q BMS 16S bietet höchste Sicherheit und Effizienz, indem es jede einzelne Batteriezelle überwacht, die Temperatur reguliert und vor Über- oder Unterspannung schützt.
Hauptmerkmale des REC 2Q BMS 16S:
Fortschrittliche Zellüberwachung & Balancing-Technologie
- ✔ Unterstützt verschiedene Lithium-Technologien: Kompatibel mit Li-Po, LiFePo4, LiFeYPo4, LiCoO2, LiMnNiCo und LiMno4.
- ✔ Passives Balancing mit bis zu 1,3 A Ausgleichsstrom pro Zelle, um alle Zellen auf gleichem Ladezustand zu halten.
- ✔ Hochpräzise Messungen: Spannung jeder Zelle wird mit einer Genauigkeit von 1 mV überwacht.
- ✔ Über- & Unterspannungsschutz auf Zellebene schützt vor Tiefenentladung oder Überladung.
Intelligente Steuerung & vielseitige Schnittstellen
- ✔ Unterstützt bis zu 16 Zellen in Serie (Systemspannungen von 14 V bis 68 V).
- ✔ WiFi-Modul (optional) zur Fernüberwachung & Konfiguration über eine PC-Benutzeroberfläche.

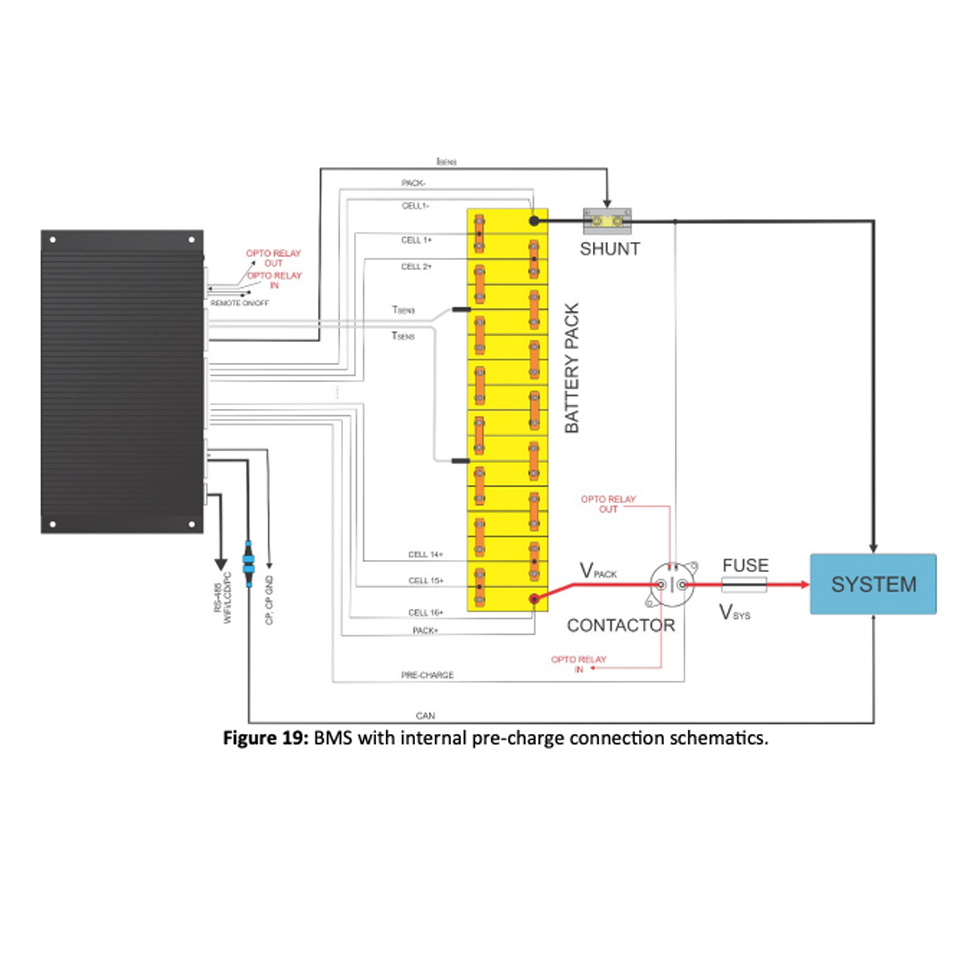

- ✔ Integrierte Vorladeschaltung zum sicheren Anschluss an bestehende Systeme.
- ✔ SOC- & SOH-Bestimmung zur präzisen Kapazitätsberechnung und Zustandsanalyse der Batterie.
- ✔ Protokollierung & Fehleranalyse: Integrierte RTC (Real Time Clock) speichert die letzten 7 Fehler.
- ✔ Zwei individuell programmierbare digitale Mehrzweckausgänge zur Steuerung externer Geräte.
- ✔ Eingebaute Schutzfunktionen: Überhitzungsschutz & Innenwiderstandsmessung für alle Einzelzellen.
Kommunikation & Integration in bestehende Systeme
- ✔ Kompatibel mit führenden Wechselrichter- und Laderegler-Marken, darunter:
- SMA Sunny Island
- Victron Energy
- Studer Innotec
- ✔ Unterstützt CANBus- und RS-485-Kommunikation (galvanisch getrennt).
- ✔ EVSE-Schnittstelle zur Integration mit Elektrofahrzeug-Ladestationen.
- ✔ Control-Pilot-Signal (CP) für EVSE, um das BMS in ein bidirektionales Ladesystem zu integrieren.
Maximale Sicherheit & langlebige Bauweise
- ✔ Hochwertiges Aluminiumgehäuse sorgt für optimale Wärmeableitung & Schutz.
- ✔ Bis zu 4 Temperatursensoren anschließbar, um kritische Temperaturbereiche zu überwachen.
- ✔ Ein-/Ausschalter für zusätzliche Sicherheit & einfache Handhabung.
- ✔ Galvanisch isolierte Signalausgänge zur Vermeidung von Störsignalen.
- ✔ Konform mit internationalen Sicherheitsstandards:
- ISO16315
- ISO10133
- EN61558-1, EN61558-2
- EN50498
Lieferumfang:
- ✔ 1x REC 2Q BMS 16S – das Herzstück Ihres Batterie-Managements.

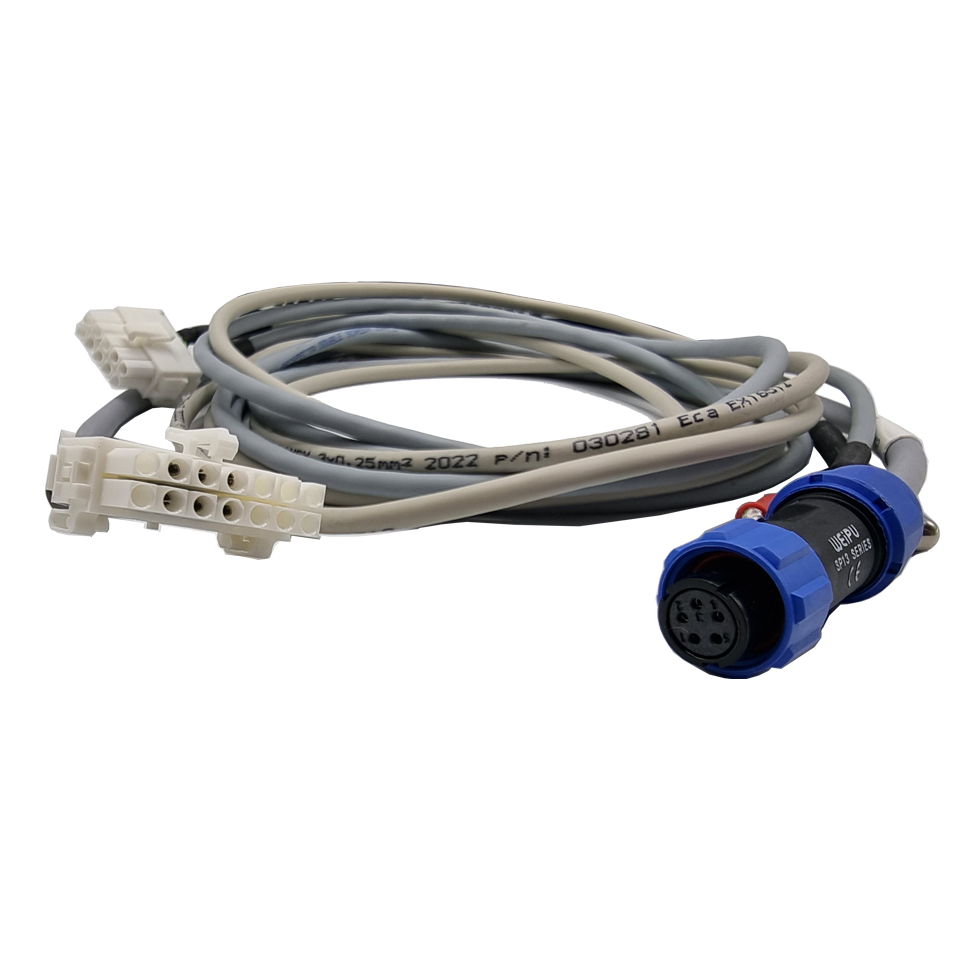

- ✔ 1x Temperaturfühler mit Anschlusskabel – zur genauen Überwachung der Batterietemperatur.
- ✔ 1x Anschlusskabel für Messshunt – zur präzisen Strommessung (Messshunt nicht im Lieferumfang enthalten).
⚡ Hinweis: Detailiert Informationen zu dem angezeigten Zubehör finden Sie hier:
- REC BMS 2Q Kabelbaum mit Stecker --> Details
- REC BMS 2Q Mess-Shunt 300A / 50 mV --> Details
- REC BMS 2Q Sicherheitsschütz Tyco EV200A 48V/500A --> Details
- REC BMS 2Q WiFi / WLAN Modul --> Details
Warum das REC 2Q BMS 16S die richtige Wahl ist
- ✅ Maximale Sicherheit & Zuverlässigkeit für Ihre Batterieanlage.
- ✅ Einfache Installation durch vorverkabelte Kabelbäume.
- ✅ Präzise Überwachung & intelligente Steuerung über CANBus & WiFi.
- ✅ Vielseitig einsetzbar für Solaranlagen, Wohnmobile, Boote & mehr.
- ✅ Optimales Zell-Balancing für eine längere Batterielebensdauer.
Technische Daten / Werkseinstellunge (Beispiel für LiFePo4 Zell Chemie):
| Zell-Chemie | 3 (LiFePo4) |
| Kapazität | 100 Ah |
| Ballancing Start Spannung | 3.45 V |
| Ballancing End Spannung | 3.58 V |
| Zellüberspannungsabschaltung (OV) | 3.85 V |
| Ladeentspannung Batteriepack (je Zelle) | 3.58 V |
| SOC-Ladeende-Hysterese | 5 % |
| Max. Erhaltungsspannungskoeffizient der Zelle | 0,8 |
| Zellunterspannungsabschaltung | 2.8 V |
| Unterspannungsschutz-Abschalthysterese pro Zelle | 0.1 V |
| Zellunterspannungsabschaltung Reset | 2.9 V |
| Zellunterspannungsabschltung Timer | 2 sec. |
| Zellspannungs max. Differenz | 0.25 V |
| SOC Entlade Hysterese | 5 % |
| Übertemepraturabschltung BMS | 55 °C |
| Hysterese Übertemepraturabschltung BMS | 5 °C |
| Abschlatung bei Übertemepratur der Zelle | 55 °C |
| Abschalthysterese bei Übertemperatur der Zelle | 2 °C |
| Deaktivierung des Ladens bei Untertemeperatur | -10°C |
| Hysterese zum Dewaktivieren des Ladens bei Untertemperatur | 2 °C |
| Spannungs-Strom-Koeffizient 200 A/50 mV | 0,01953125 A7bit |
| Nullpunktverschiebung der aktuellen Messung | 0.0 A |
| Maximaler Lade-/Entladestrom pro Wechselrichtergerät | 100/200 A |
| Anzahl der Wechselrichter-/Ladegeräte | 1 |
| Lade Koeffizient | 0.6 1/h |
| Entlade Koeffizient | 1.5 1/h |
| CAN-Kommunikationsbitrate bei 11-Bit-ID | 500 kbits/s |
| SW Version | 1.3 |
BMS Hardware Parameter:
| Mac. Batterie Pack-Spannung BMS | 68.0 V |
| Min. Batterie Pack-Spannung BMS | 10.0 V |
| BMS Zellspannungsbereich | 0 - 5.0 V |
| Zellspannungsgenauigkeit | +/- 1 mV |
| Packspannungsgenauigkeit | +/- 5 mV |
| Genauigkeit des DC-Stroms | +/- 1 LSB |
| Zellspannungsabtastrate | +/- 0,5 °C |
| Gleichstrom-Abtastrate | 1 Hz |
| Zellausgleichswiderstand | 4 Ohm |
| Max. Betriebstemepratur* | 70 °C |
| Min. Betriebstemperatur* | -20 °C |
| Max. Luftfeuchtigkeit* | 75 % |
| Stand-By Verbrauch bei abgeschalteter 48V Stromversorgung | 1.5 mW |
| Stromverbrauch bei eingeschalteter 48V Stromversorgung | 180 - 190 mW |
| Abmessungen | 190 x 98,4 x 38 mm |
| Schutzart | IP32 |
| HW Version | 1.35 |
*definiert durch die interne RTC-Backup-2023-Batterie
Installations- & Warnhinweise
Warnung: Alle Warnhinweis auf dem Produkt, auf der Verpackung oder in der Bedienungsanleitung sind bei der Montage und beim Gebrauch unbedingt zu beachten! Um Gesundheitsschäden zu vermeiden, richten Sie sich bei der Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung nach den Anweisungen des Herstellers. Wenn angegeben, diese Arbeiten nur von autorisiertem Fachpersonal durchführen lassen!
Bei Fragen rund um Sicherheit, Kompatibilität und Zulassung kontaktieren Sie unseren Kundensupport!
Zubehör
Hohe Präzision für exakte Strommessung und Zustandsbewertung der Batterie.
Dieser vorkonfektionierte Kabelsatz ist die perfekte Ergänzung zum REC 2Q BMS. Er vereinfacht nicht nur die Installation erheblich, sondern sorgt auch für maximale Sicherheit und eine saubere Verdrahtung.
Dieses Relais ist für kritische Hochstromanwendungen ausgelegt und wird häufig in Kombination mit dem REC 2Q BMS eingesetzt. Es ergänzt Ihr System um eine zusätzliche Schutzschicht, die bei gefährlichen Spannungszuständen zuverlässig abschaltet.
