Volumenmessteile sind die unverzichtbaren Bausteine für Solarthermieanlagen. Sie sind für die exakten Durchflussdaten zuständig. Volumenmessteile bilden in Verbindung mit dem Wärmemengenzähler und den Temperaturfühlern einen vollständigen Wärmezähler. Der im Volumenmessteil eingebaute Impulsgeber gibt die Duchfluss-Information an den Wärmemengenzähler, wo mit den Temperaturdaten der Fühler die Energieberechnung erfolgt.

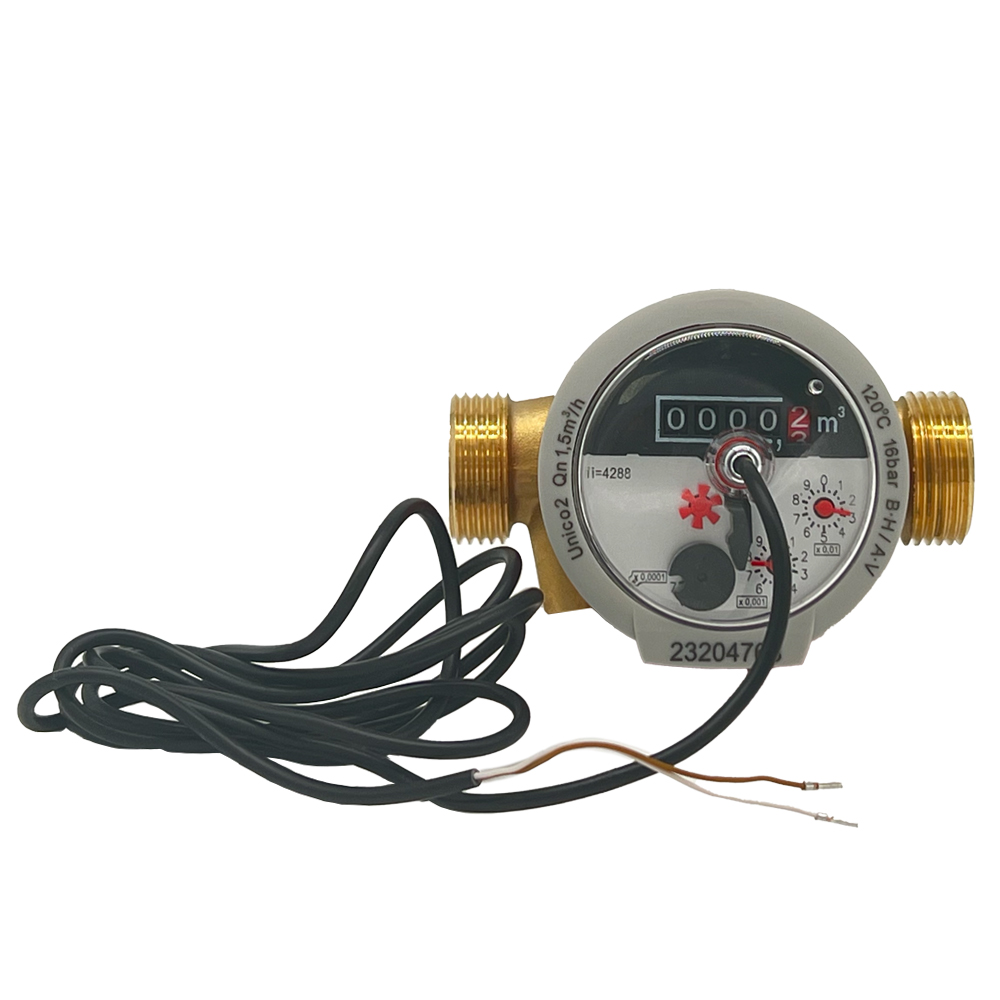

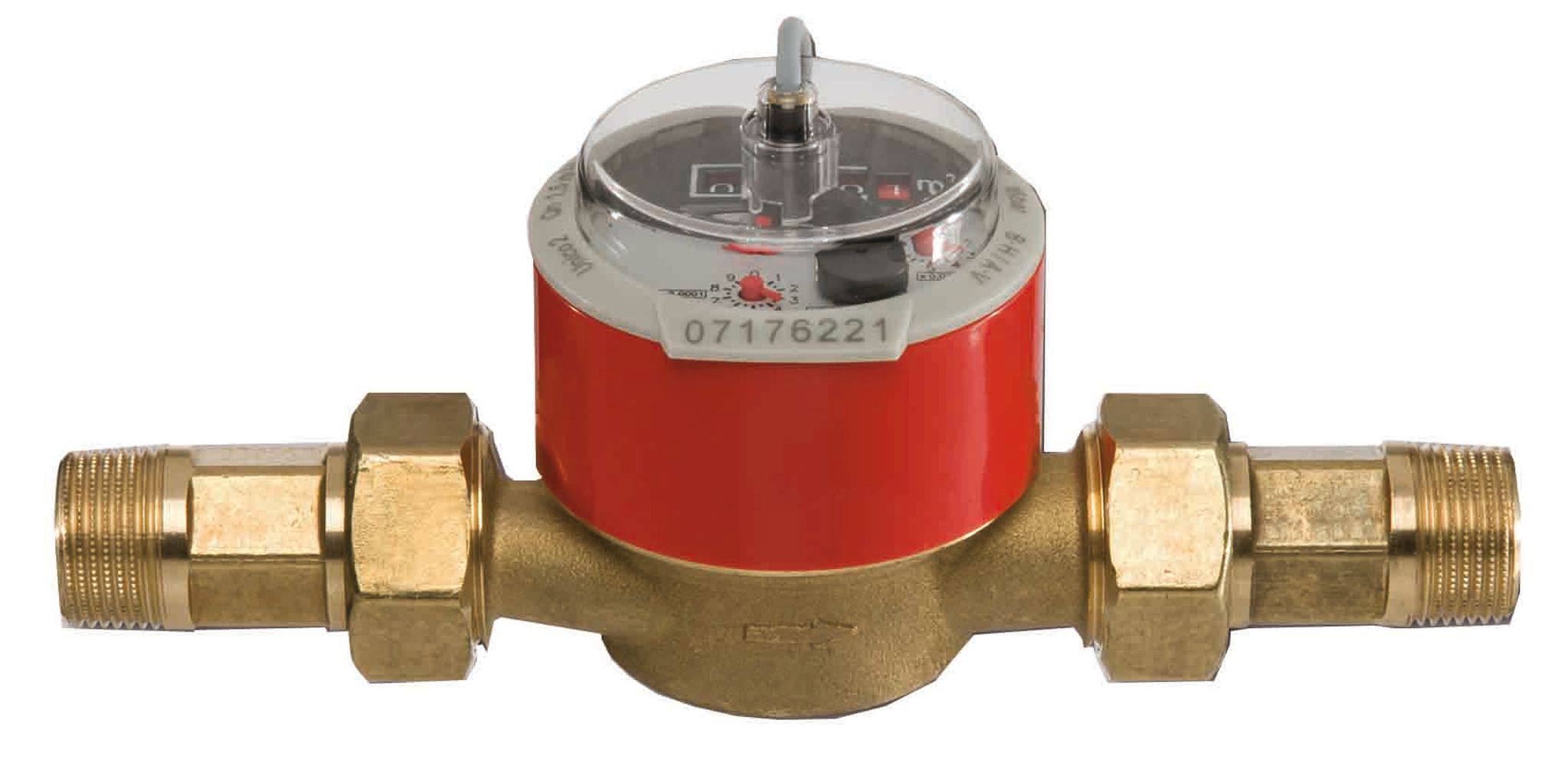

RESOL Volumenmessteil V40 – Präzises Durchflussmessgerät für WärmemengenzählerDas RESOL V40 ist ein hochwertiges Messgerät mit Kontaktgeber zur genauen Erfassung des Durchflusses von Wasser oder Wasser-Glykol-Gemischen. Es wird in Verbindung mit RESOL-Wärmemengenzählern eingesetzt und ermöglicht eine präzise Berechnung der genutzten Wärmemenge.Funktionsweise:Beim Durchströmen eines definierten Flüssigkeitsvolumens gibt das V40 einen Impuls an den angeschlossenen Wärmemengenzähler weiter. In Kombination mit der gemessenen Temperaturdifferenz sowie weiteren Parametern wie Glykolart, Dichte und Wärmekapazität berechnet der Wärmemengenzähler die entnommene Wärmemenge.Ausführungen und Einbauhinweise:Ausführung 1 (Einstrahlflügelrad für DN20) ist für den waagrechten und senkrechten Einbau geeignet.Ausführung 2 (Mehrstrahlflügelrad für DN25, DN40, DN50) ist ausschließlich für den waagrechten Einbau vorgesehen.Lieferumfang:RESOL V40 DurchflussmessgerätAnschlussverschraubung für eine einfache und sichere MontageDas RESOL V40 überzeugt durch seine hohe Präzision und zuverlässige Leistung in Heiz- und Energiemanagementsystemen. Es eignet sich ideal für den Einsatz in Gebäudetechnik, Industrie und erneuerbaren Energiesystemen.Unterschied Ausführung 1 & 2Ausführung 1 – Einstrahlflügelrad für DN20ParameterWertNenndurchfluss (Qₙ)1,5 / 2,5 m³/hBaulänge ohne Verschraubung (A)110 mm / 130 mmBaulänge mit Verschraubung208 mm / 228 mmZählerhöhe mit Impulsgeber (C)108 mmZählerhöhe ab Rohrmitte (D)90 mmZählerbreite72 mmGewicht ohne Verschraubung0,7 kgEinbaumöglichkeitwaagerecht und senkrechtAusführung 2 – Mehrstrahlflügelrad für DN25, DN40, DN50ParameterDN25 / 3,5 m³/h DN40 / 6,0 m³/h DN50 / 10-15 m³/hBaulänge ohne Verschraubung (A)260 mm300 mm300 mmHöhe total (B)143 mm169 mm183 mmHöhe ab Rohrmitte (C)100 mm123 mm126 mmHöhe mit Flanschen (H)152 mm192 mm204 mmGewicht mit Verschraubung3,2 kg6,4 kg7,4 kgGewicht ohne Verschraubung2,7 kg5,3 kg5,8 kgEinbaumöglichkeitwaagerechtwaagerechtwaagerechtTechnische DatenTypV40-15 V40-25 V40-35 V40-60 V40-150Ausführung11222Impulsrate (l/Imp)125252525Nennweite (DN)2020252550Anschlussgewinde am Zähler (G…B ")111¼1¼2 3/8Anschlussgewinde der Verschraubung (R… ")¾¾112Max. Betriebsdruck (P max, bar)1616161616Max. Betriebstemperatur (T max, °C)120120130130130Nenndurchfluss (Q n, m³/h)1,52,53,5615Max. Durchfluss (Q max, m³/h)3571230Trenngrenze ± 3% (Q t, l/h)1202002804801200Kleinster Durchfluss (horizontal, Q min, l/h)305070120300Kleinster Durchfluss (vertikal, Q min, l/h)60100---
