Solarstation Resol FlowSol B HE - DeltaSol BX Plus Die FlowSol® B ist eine vorkonfektionierte Zweistrang-Solarstation und enthält vormontiert die wichtigsten Hydraulikkomponenten zum Betrieb einer Solaranlage.Wie alle RESOL-Solarstationen ist sie besonders leicht zu installieren. Vorteile • Hocheffizienzpumpe integriert• Befüll- und Entleeranschlüsse• Sicherheitsgruppe mit Anschluss für Membran-Ausdehnungsgefäß, Sicherheitsventil und Manometer• Wandhalter mit Befestigungsmaterial Technische Daten Umwälzpumpe: Wilo Yonos PARA ST 15/7.0-PWM2 Sicherheitsventil: 6 bar Manometer: 0 ... 10 bar Volumenstromanzeige: 1 ... 13 l/min Schwerkraftbremsen: Öffnungsdruck 20 mbar, aufstellbar Anschluss für Membran-Ausdehnungsgefäß: 3/4" AG, flachdichtend Abgang Sicherheitsventil: 3/4" IG Anschlüsse Solarleitungen: 3/4" IG Zulässige Maximaltemperatur VL/RL: 120 °C/95 °C Zulässiger Maximaldruck: 6 bar Medium: Wasser mit max. 50 % Glykol Maße: ca. 481 x 320 x 190 mm (mit Isolierung) Achsabstand: 100 mm Abstand Achse – Wand: 67 mm Material: Armaturen: Messing Dichtungen: AFM 34 Isolierung: EPP-Schaum Funktionen der Solarsteuerung RESOL DeltaSol BX Plus Max. Anzahl Kollektorfeld: 2Max. Anzahl Speicher: 4Display: Systemmonitor (beleuchtet)Sensoreingänge (Temperatur): 5Relaisausgänge gesamt: 4 (davon 3 drehzahlgeregeltes Halbleiterrelais)Impulseingang (V40): 1WMZ mit Flowmeter: jaWMZ mit V40: jaT Regelung: jaThermostatfunktion: jaDrehzahlregelung: jaFrostschutzfunktion: jaKollektorkühlfunktion: jaKollektorminimalbegrenzung: jaKollektornotabschaltung: jaRöhrenkollektorfunktion: jaRückkühlfunktion: jaSpeicherschichtladung: jaVorranglogik/Paralleladung/Pendelladung: jaVBus: ja Technische Daten der Solarsteuerung RESOL DeltaSol BX Plus Gehäuse: Kunststoff, PC-ABS und PMMASchutzart: IP 20 (DIN EN 60529)Schutzklasse: IUmgebungstemperatur: 0 - 40° CAbmessung: 198 x 170 x 43 mmEinbau: Wandmontage, Schalttafel-Einbau möglichAnzeige: Vollgrafikdisplay, Kontrollleuchte (Tastenkreuz) und HintergrundbeleuchtungBedienung: 7 Drucktasten in GehäusefrontFunktionen: ∆T-Regelung, Drehzahlregelung, Wärmemengenzählung, Betriebsstundenzähler für die Solarpumpe, Röhrenkollektorfunktion, Thermostatfunktion, Speicherschichtladung, Vorranglogik,Drainback-Option, Boosterfunktion, Überwärmeabfuhr, thermische Desinfektionsfunktion, PWM-Pumpenansteuerung, Funktionskontrolle gemäß BAFA-Richtlinie.Eingänge: 8 (9) Eingänge für Pt1000-, Pt500- oder KTY-Temperatursensoren, 1 Impulseingang V40, Eingänge für 2 digitale Grundfos Direct SensorsTM, 1 Eingang für einen CS10-EinstrahlungssensorAusgänge: 4 Halbleiterrelais, 1 potenzialfreies Relais, 2 PWM-AusgängeBus: Resol VBusVersorgung: 100 - 240 V, 50 - 60 HzStandby-Leistungsaufnahme: 1,0 WSchaltleistung: 1(1)A 100-240 V Halbleiterrelais / 4(1)A 24 V / 240 V potenzialfreies Relais

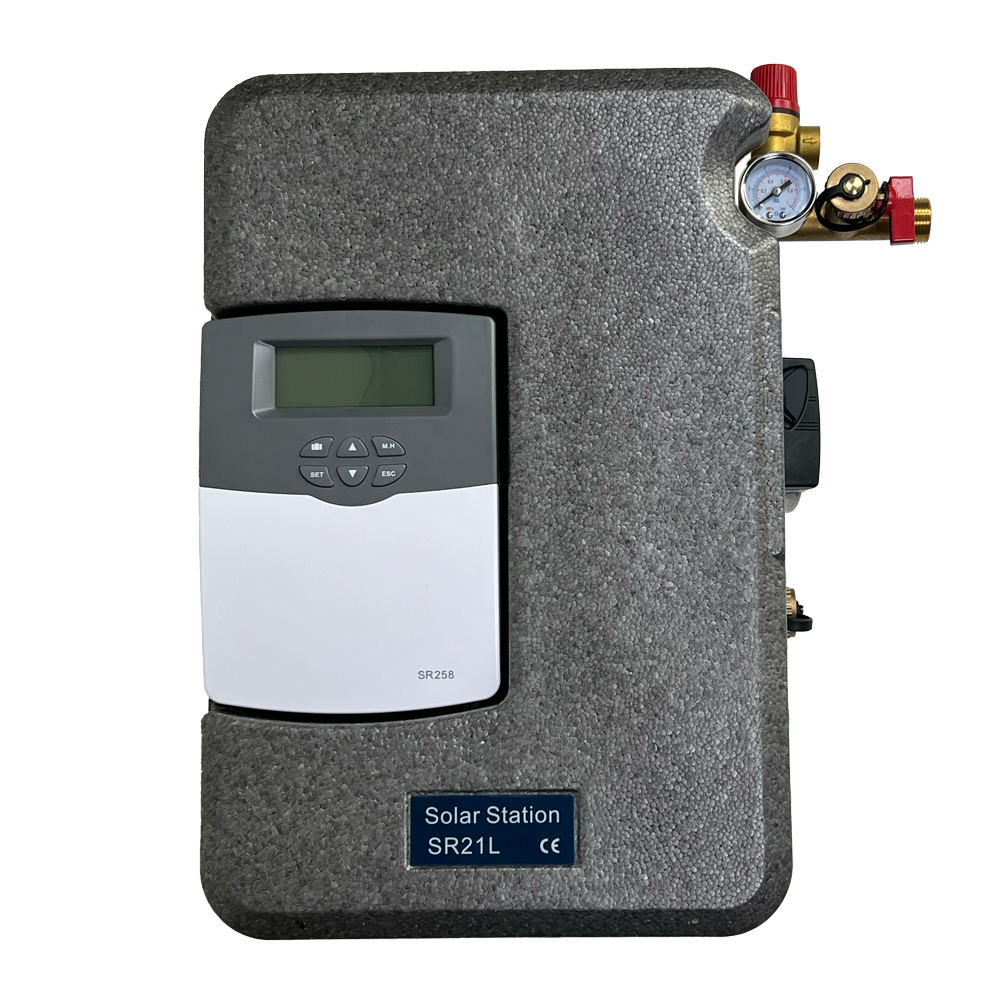

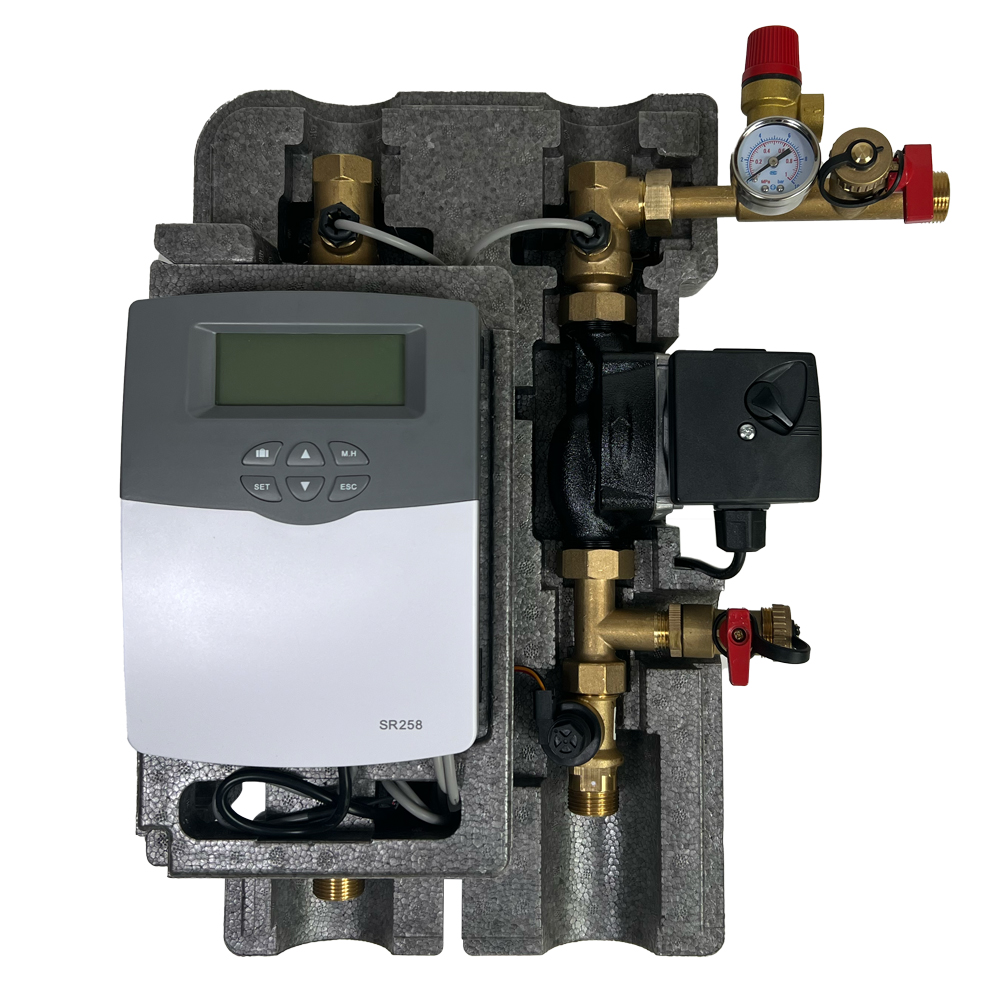

Solarstation SR21L – inkl. SR258 Solarsteuerung und Grundfos Solar 15-65 Hocheffizienzpumpe Die SR21L Solarstation mit der SR258 Solarsteuerung und Grundfos Solar 15-65 Hocheffizienzpumpe ist eine vorkonfektionierte Zweistrang-Solarstation und enthält vormontiert die wichtigsten Hydraulikkomponenten zum Betrieb einer Solaranlage. Wie alle vormontierte Solarstationen ist sie besonders leicht zu installieren. Vorteile der Solarstation inkl. Regler • Hocheffizienzpumpe integriert (Grundfos Solar 15-65)• Integrierte Solarsteuerung • Befüll- und Entleeranschlüsse• Hochwertiges Gehäuse zur Reduzierung von Wärmeverlusten• Sicherheitsgruppe mti Anschluss für Membran-Ausdehnungsgefäß, Sicherheitsventil und Manometer• Verbaute Rückschlagventile im Vor- und Rücklauf zur Verhinderung von Schwerkraftzirkulation• Manuelle Entlüftung über Lufttopf möglich • Durchflusskontrolle zur Anzeige der Durchflussmenge• Inkl. Wandhalter mit Befestigungsmaterial• Inkl. 2 x NTC10K, 1 x PT1000 Temperaturfühler Technische Daten Solarstation SR21L – inkl. SR258 Solarsteuerung Umwälzpumpe: Grundfos Solar 15-65 - Hocheffizienzpumpe Sicherheitsventil: 6 bar Manometer: 0 ... 10 bar Volumenstromanzeige: 1 ... 12 l/min Schwerkraftbremsen: Öffnungsdruck 20 mbar, aufstellbar Anschluss für Membran-Ausdehnungsgefäß: 3/4" AG, flachdichtend Abgang Sicherheitsventil: 1/2" IG Anschlüsse Solarleitungen: 3/4" IG Zulässige Maximaltemperatur VL/RL: 120 °C / 120 °C Zulässiger Maximaldruck: 6 bar Medium: Wasser mit max. 50 % Glykol Maße: ca. 450 x 300 x 158 mm (mit Isolierung) Achsabstand: 55 mm Material: Armaturen: Messing Dichtungen: AFM 34 Isolierung: EPP-Schaum Funktionen der Solarsteuerung SR258 Max. Anzahl Kollektorenfeld: 1Max. Anzahl Speicher: 1Display: Systemmonitor (beleuchtet)Sensoreingänge (Temperatur): 5Relaiausgänge gesamt: 4 (davon 1 drehzahlgeregeltes Halbleiterrelais)T Regelung: Ja  Thermostatfunktion: Ja  Drehzahlregelung: JaFrostschutzfunktion: Ja Kollektorkühlfunktion: Ja  Kollektorminimalbegrenzung: Ja  Kollektornotabschaltung: Ja Röhrenkollektorfunktion: Ja Urlaubsfunktion: JaRückkühlfunktion: Ja Elektrische Zusatzheizung: Ja (mit separaten Schütz) Thermische Desinfektion: Ja Speicherschichtladung: NeinWarmwasserzirkulation: JaDatenschnittstelle: Nein Technische Daten der Solarsteuerung SR258 Gehäuse: Kunststoff, PC-ABS und PMMASchutzart: IP 20 (DIN EN 60529)Schutzklasse: IUmgebungstemperatur: -50° C - 50° CAbmessung: 205 x 150 x 46 mmEinbau: WandmontageAnzeige: Grafikdisplay, Kontrollleuchte (Tastenkreuz) und HintergrundbeleuchtungBedienung: 6 Drucktasten in GehäusefrontEingänge: 1 Eingange für Pt1000 Sensor (Kollektor), 4 Eingänge für NTC10KAusgänge: 4 Relaiausgänge davon 1 drehzahlgeregeltes HalbleiterrelaisFunktionen: Betriebsstundenzähler für die Solarpumpe, Röhrenkollektorfunktion, Thermostatfunktion, einstellbare Systemparameter, Funktionskontrolle gemäß BAFA-Richtlinie, Thermische Desinfektion, Drehzahlregelung, Kollektornotabschaltung, uvm.Versorgung: 100 - 240 V, 50 - 60 HzStandby-Leistungsaufnahme: 2,5 W

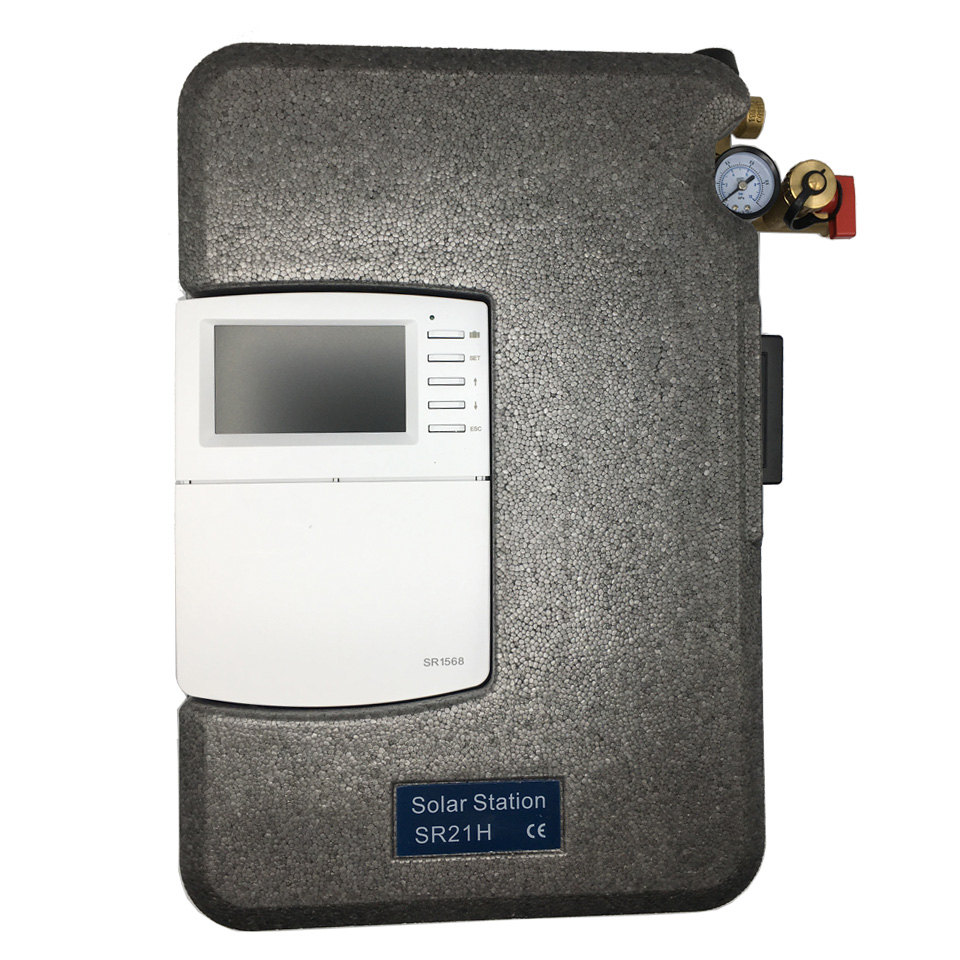

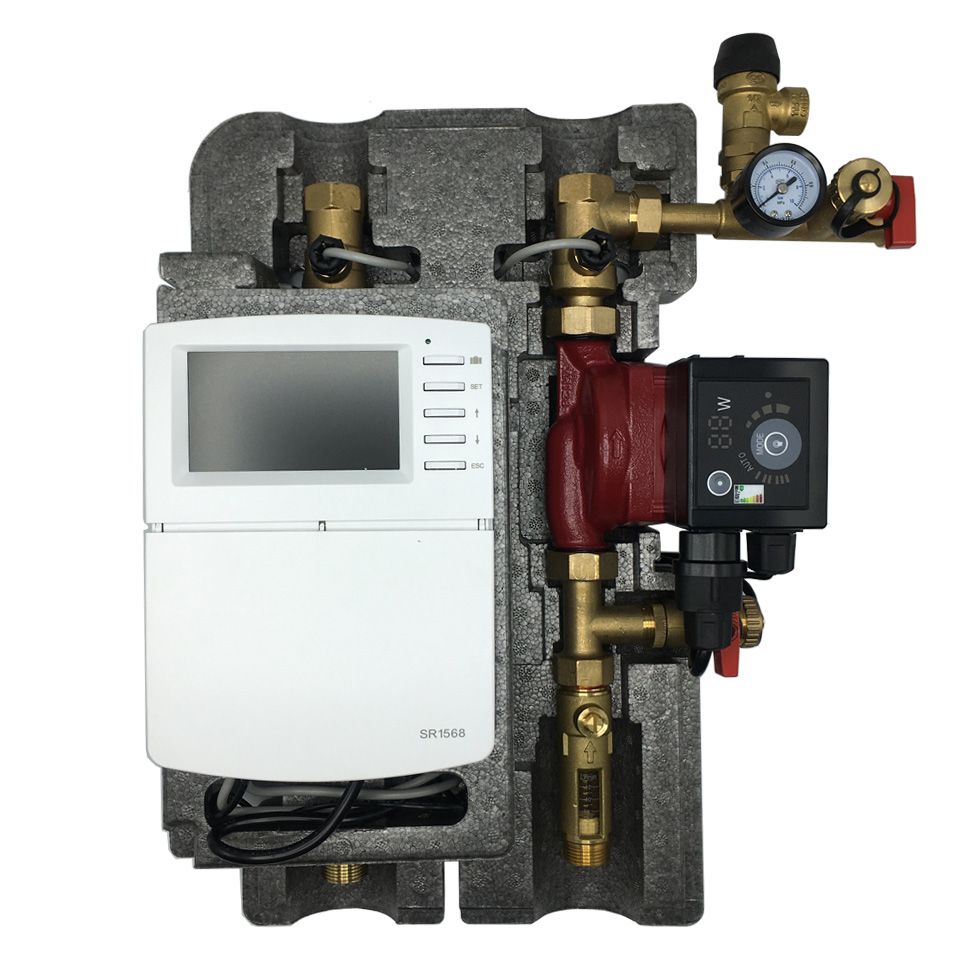

Solarstation SR21H – inkl. SR1568 Solarsteuerung und Shinhoo Solar GPA20-8-130 Hocheffizienzpumpe Die SR21H Solarstation mit der SR1568 Solarsteuerung und Shinhoo Solar GPA20-8-130 Hocheffizienzpumpe ist eine vorkonfektionierte Zweistrang-Solarstation und enthält vormontiert die wichtigsten Hydraulikkomponenten zum Betrieb einer Solaranlage. Wie alle vormontierte Solarstationen ist sie besonders leicht zu installieren. Vorteile der Solarstation inkl. Regler • Hocheffizienzpumpe integriert (Shinhoo Solar GPA20-8-130)• Integrierte Solarsteuerung • Befüll- und Entleeranschlüsse• Hochwertiges Gehäuse zur Reduzierung von Wärmeverlusten• Sicherheitsgruppe mti Anschluss für Membran-Ausdehnungsgefäß, Sicherheitsventil und Manometer• Verbaute Rückschlagventile im Vor- und Rücklauf zur Verhinderung von Schwerkraftzirkulation• Beleuchtetes Grafik-Display• Bereits verbaute Durchflussmengenzähler• Manuelle Entlüftung über Lufttopf möglich • Durchflusskontrolle zur Anzeige der Durchflussmenge• 23 vorprogrammierte Grundsysteme• Ansteuerung von 3 PWM Pumpen möglich• Mit Netzwerkfunktion zur Fernüberwachung / Steuerung• Unterstützt Fimware-Update per SD-Karte• Inkl. Wandhalter mit Befestigungsmaterial• Inkl. 3 x NTC10K, 2 x PT1000 Temperaturfühler• Inkl. 230V Anschlusskabel Technische Daten Solarstation SR21H – inkl. SR1568 Solarsteuerung Umwälzpumpe: Shinhoo Solar GPA20-8-130 - Hocheffizienzpumpe Sicherheitsventil: 6 bar Manometer: 0 ... 10 bar Volumenstromanzeige: 1 ... 12 l/min Schwerkraftbremsen: Öffnungsdruck 20 mbar, aufstellbar Anschluss für Membran-Ausdehnungsgefäß: 3/4" AG, flachdichtend Abgang Sicherheitsventil: 1/2" IG Anschlüsse Solarleitungen: 3/4" IG Zulässige Maximaltemperatur VL/RL: 120 °C / 120 °C Zulässiger Maximaldruck: 6 bar Medium: Wasser mit max. 50 % Glykol Maße: ca. 450 x 300 x 158 mm (mit Isolierung) Achsabstand: 55 mm Material: Armaturen: Messing Dichtungen: AFM 34 Isolierung: EPP-Schaum Funktionen der Solarsteuerung SR1568 Max. Anzahl Kollektorenfeld: 2Max. Anzahl Speicher: 3Display: Vollgrafik (beleuchtet)Sensoreingänge (Temperatur): 9Relaiausgänge gesamt: 7 (davon 3 drehzahlgeregeltes Halbleiterrelais)T Regelung: Ja  Thermostatfunktion: Ja  Drehzahlregelung: JaFrostschutzfunktion: Ja Kollektorkühlfunktion: Ja  Kollektorminimalbegrenzung: Ja  Kollektornotabschaltung: Ja Röhrenkollektorfunktion: Ja Urlaubsfunktion: JaRückkühlfunktion: Ja Elektrische Zusatzheizung: Ja (mit separaten Schütz) Thermische Desinfektion: Ja Speicherschichtladung: JaWarmwasserzirkulation: JaDatenschnittstelle: Ja (Micro SD) Technische Daten der Solarsteuerung SR1568 Gehäuse: Kunststoff, PC-ABS und PMMASchutzart: IP 20 (DIN EN 60529)Schutzklasse: IUmgebungstemperatur: -50° C - 50° CAbmessung: 205 x 150 x 46 mmEinbau: WandmontageAnzeige: Grafikdisplay, Kontrollleuchte und HintergrundbeleuchtungBedienung: 5 Drucktasten in GehäusefrontEingänge: 2 Eingange für Pt1000 Sensor (Kollektor), 7 Eingänge für NTC10KAusgänge: 7 (davon 3 drehzahlgeregeltes Halbleiterrelais)Funktionen: Betriebsstundenzähler für die Solarpumpe, Röhrenkollektorfunktion, Thermostatfunktion, einstellbare Systemparameter, Funktionskontrolle gemäß BAFA-Richtlinie, Thermische Desinfektion, Drehzahlregelung, Kollektornotabschaltung, uvm.Versorgung: 100 - 240 V, 50 - 60 HzStandby-Leistungsaufnahme: 2,5 W

Solarstation Resol FlowSol B HE - DeltaSol CS Plus mit Wilo Yonos PARA ST 15/7.0-PWM2 Die FlowSol® B ist eine vorkonfektionierte Zweistrang-Solarstation und enthält vormontiert die wichtigsten Hydraulikkomponenten zum Betrieb einer Solaranlage. Wie alle RESOL-Solarstationen ist sie besonders leicht zu installieren. Vorteile • Hocheffizienzpumpe integriert• Befüll- und Entleeranschlüsse• Sicherheitsgruppe mti Anschluss für Membran-Ausdehnungsgefäß, Sicherheitsventil und Manometer• Wandhalter mit Befestigungsmaterial Technische Daten Umwälzpumpe: Wilo Yonos PARA ST 15/7.0-PWM2Sicherheitsventil: 6 bar Manometer: 0 ... 10 bar Volumenstromanzeige: 1 ... 13 l/min Schwerkraftbremsen: Öffnungsdruck 20 mbar, aufstellbar Anschluss für Membran-Ausdehnungsgefäß: 3/4" AG, flachdichtend Abgang Sicherheitsventil: 3/4" IG Anschlüsse Solarleitungen: 3/4" IG Zulässige Maximaltemperatur VL/RL: 120 °C/95 °C Zulässiger Maximaldruck: 6 bar Medium: Wasser mit max. 50 % Glykol Maße: ca. 481 x 320 x 190 mm (mit Isolierung) Achsabstand: 100 mm Abstand Achse – Wand: 67 mm Material: Armaturen: Messing Dichtungen: AFM 34 Isolierung: EPP-SchaumVerbaute Steuerung: CS Plus

Solarstation Resol FlowSol B HE - DeltaSol BX Die FlowSol® B ist eine vorkonfektionierte Zweistrang-Solarstation und enthält vormontiert die wichtigsten Hydraulikkomponenten zum Betrieb einer Solaranlage.Wie alle RESOL-Solarstationen ist sie besonders leicht zu installieren. Vorteile • Hocheffizienzpumpe integriert• Befüll- und Entleeranschlüsse• Sicherheitsgruppe mit Anschluss für Membran-Ausdehnungsgefäß, Sicherheitsventil und Manometer• Wandhalter mit Befestigungsmaterial Technische Daten Umwälzpumpe: Wilo Yonos PARA ST 15/7.0-PWM2Sicherheitsventil: 6 bar Manometer: 0 ... 10 bar Volumenstromanzeige: 1 ... 13 l/min Schwerkraftbremsen: Öffnungsdruck 20 mbar, aufstellbar Anschluss für Membran-Ausdehnungsgefäß: 3/4" AG, flachdichtend Abgang Sicherheitsventil: 3/4" IG Anschlüsse Solarleitungen: 3/4" IG Zulässige Maximaltemperatur VL/RL: 120 °C/95 °C Zulässiger Maximaldruck: 6 bar Medium: Wasser mit max. 50 % Glykol Maße: ca. 481 x 320 x 190 mm (mit Isolierung) Achsabstand: 100 mm Abstand Achse – Wand: 67 mm Material: Armaturen: Messing Dichtungen: AFM 34 Isolierung: EPP-Schaum
