Resol EM Erweiterungsmodul
199,00 €
Lieferzeit --> DE: 1 - 3 Werktage (EU: + 4 Werktage)
Aktueller Lagerbestand: 9 Stück - Abverkauf
Beschreibung
Produktinformationen "Resol EM Erweiterungsmodul"

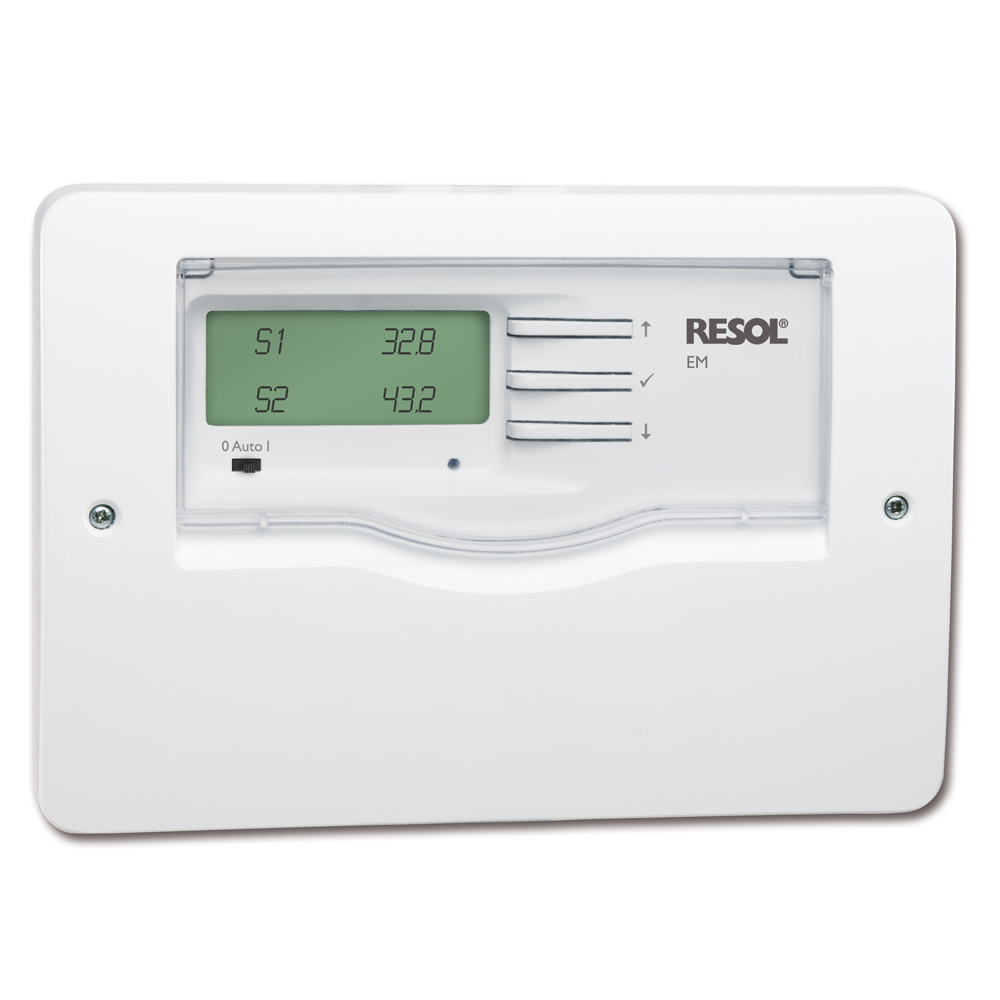

RESOL Erweiterungsmodul EM
Das RESOL Erweiterungsmodul EM erweitert kompatible Regler um zusätzliche Relaisausgänge und Sensoreingänge und ermöglicht so eine flexible Anpassung der Heiz- und Regelungstechnik. Es kann an die Regler DeltaSol® MX, DeltaSol® MX Plus, DeltaSol® BX Plus, DeltaSol® SLT (ab Version 2), DeltaTherm® HC, DeltaTherm® HC MAX und DeltaTherm® PV MAX angeschlossen werden.
Das Modul bietet 5 zusätzliche Relaisausgänge und 6 zusätzliche Sensoreingänge und ist für alle Wahlfunktionen der oben genannten Regler nutzbar. Zudem kann es zur Steuerung eines eigenen Heizkreises verwendet werden. Durch die Kombination von bis zu 5 Erweiterungsmodulen mit einem DeltaSol® MX-Regler lassen sich bis zu 7 Heizkreise mit individuellen Raumthermostaten realisieren.
Funktionen und Merkmale
- Erweiterung von Regelgeräten um 5 Relaisausgänge und 6 Sensoreingänge
- Kompatibilität mit DeltaSol® MX, MX Plus, BX Plus, SLT (ab Version 2), DeltaTherm® HC, HC MAX, PV MAX
- Einsatz für Wahlfunktionen der angeschlossenen Regler
- LC-Display mit 7-Segment-Anzeige zur einfachen Überwachung
- Minimaler Installationsaufwand, Steuerung und Konfiguration über den Regler

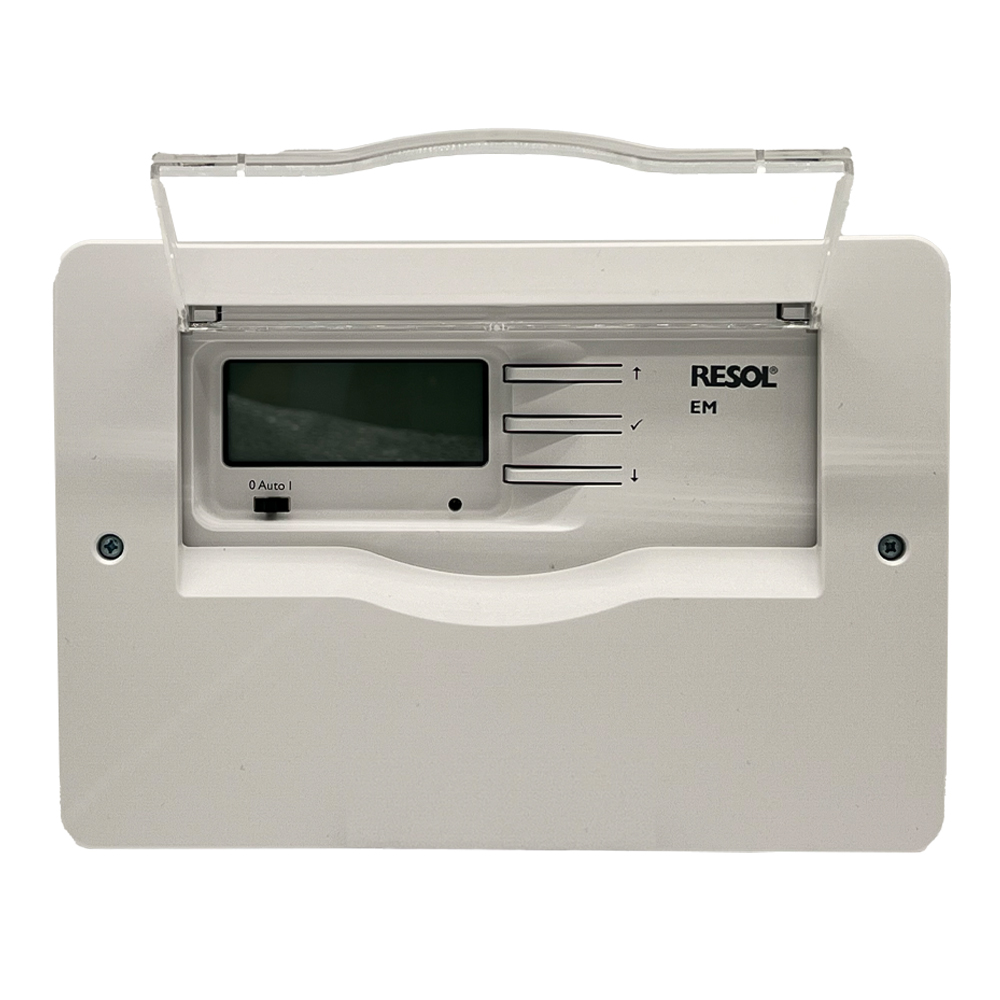

- Schiebeschalter für Funktionskontrolle (0 – Auto – I)
Technische Daten

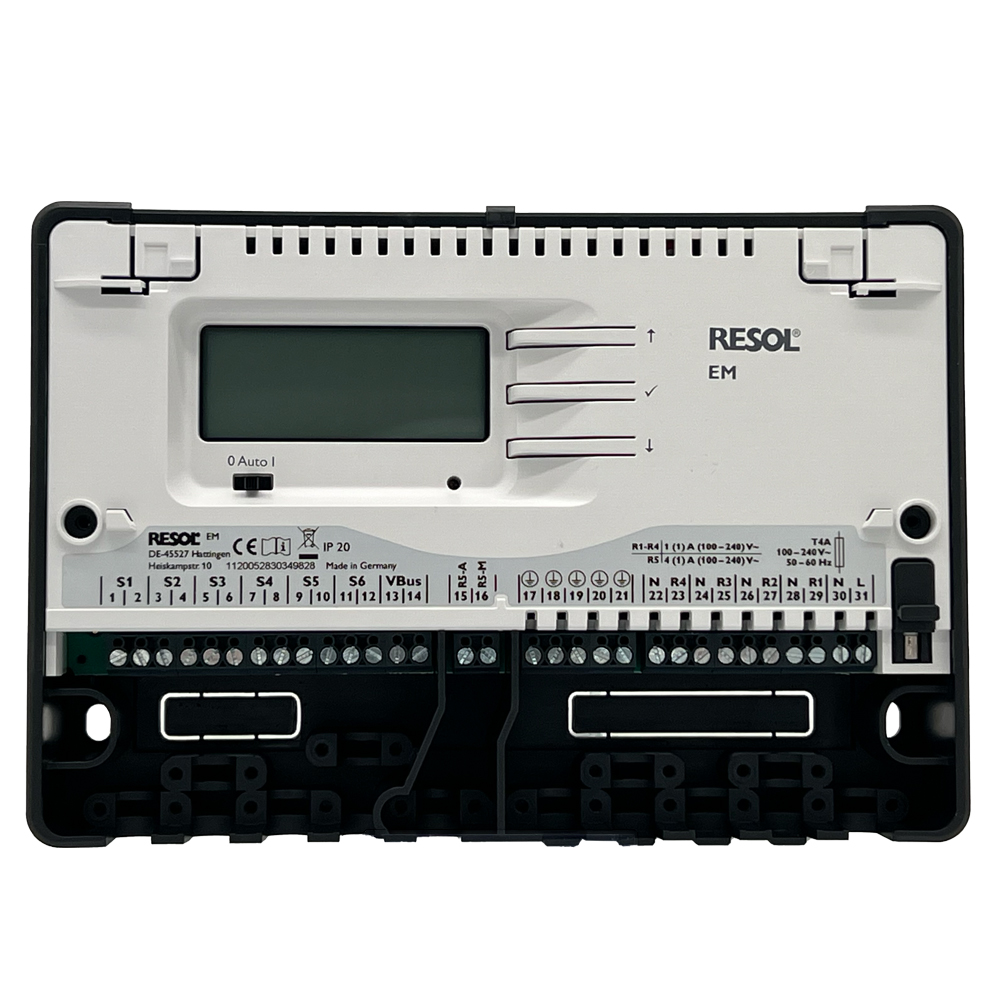

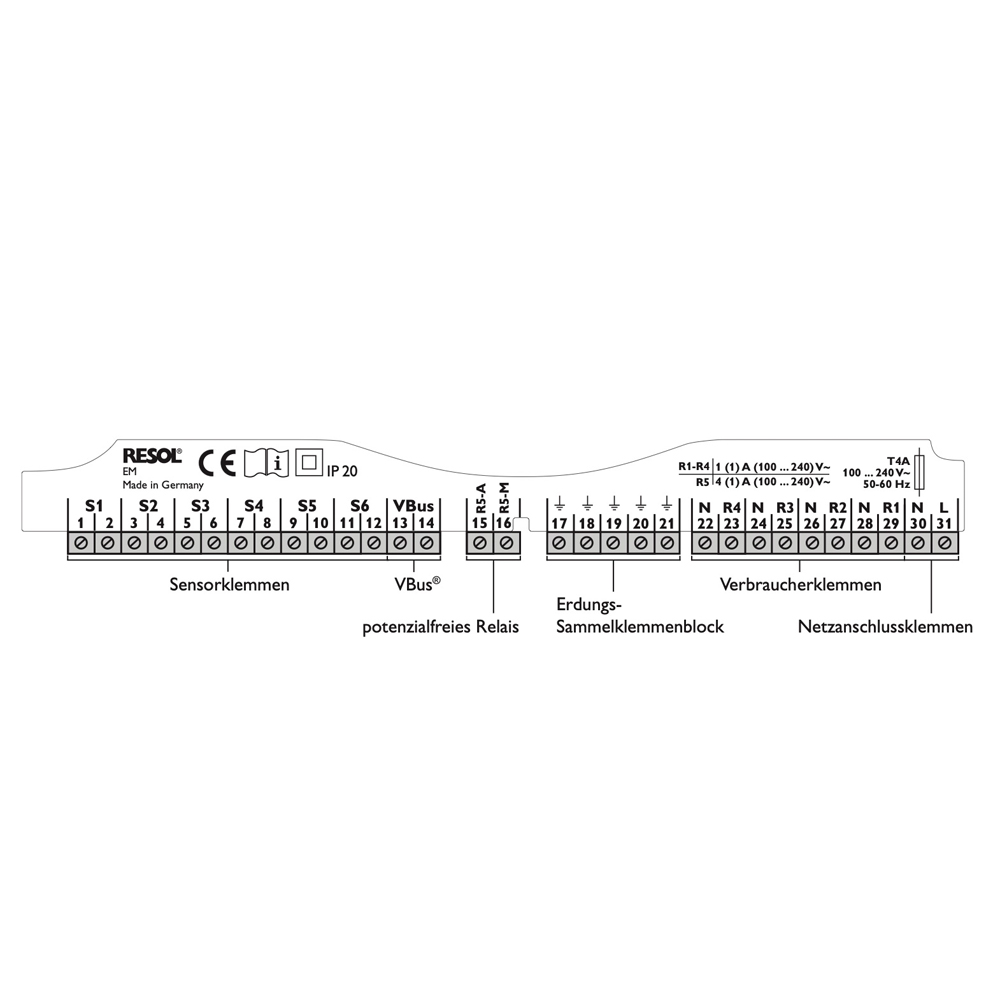

- Eingänge: 6 Sensoreingänge für Pt1000, Pt500 oder KTY
- Ausgänge: 4 Halbleiterrelais, 1 potenzialfreies Relais
- Schaltleistung:
- Halbleiterrelais: 1 (1) A, 240 V~
- Potenzialfreies Relais: 4 (1) A, 24 V⎓ / 240 V~
- Gesamtschaltleistung: 4 A, 240 V~
- Versorgung: 100 – 240 V~ (50 – 60 Hz)
- Leistungsaufnahme (Standby): 0,53 W
- Wirkungsweise: Typ 1.B.C.Y
- Bemessungsstoßspannung: 2,5 kV
- Datenschnittstelle: VBus®
- Anzeige/Display: LC-Display mit 7-Segment-Anzeige
- Bedienung: 3 Tasten, 1 Schiebeschalter
- Montage: Wandmontage
- Schutzart: IP 20 (DIN EN 60529)
- Schutzklasse: I
- Umgebungstemperatur: 0 … 40 °C
- Relative Luftfeuchtigkeit: 10 – 90 %
- Verschmutzungsgrad: 2
- Maximale Höhenlage: 2000 m NN
- Sicherung: T4A
- Gehäusematerial: Kunststoff (PC-ABS und PMMA)
- Abmessungen: 144 × 208 × 43 mm
Das RESOL Erweiterungsmodul EM bietet eine einfache und effiziente Möglichkeit, bestehende Regelsysteme zu erweitern und zusätzliche Heizkreise zu steuern. Dank der intuitiven Bedienung und der flexiblen Anschlussmöglichkeiten ist es eine ideale Lösung für komplexe Heizsysteme.
