SOLARVAREM CE 5L - 40L Membran Ausdehnungsgefäß + Wandhalterung
Größe Ausdehnungsgefäß:
5 Liter
38,80 €*
Inhalt:
1 Stück
Sofort verfügbar, Lieferzeit: 2 Tage
Aktueller Lagerbestand: 12 Stück - größere Mengen mit Lieferzeit bestellbar
Produktnummer:
VAREM-CE-R-ACBRK24-V.5L
EAN:
4260664498582
Hersteller-Nr.:
VAREM-CE-R-ACBRK24-V
Gewicht/Volumengewicht:
1.94 kg
Beschreibung
Produktinformationen "SOLARVAREM CE 5L - 40L Membran Ausdehnungsgefäß + Wandhalterung"
5 Liter bis 40 Liter Solarvarem CE für Solarthermieanlagen inkl. Wandhalterung
Zuverlässige Sicherheit für Ihre professionelle Solaranlage.
Das Solar-Membran-Druckausdehnungsgefäß ist eine wesentliche Sicherheitseinrichtung für professionelle Solaranlagen.
Es wurde speziell für den Druckausgleich in solarthermischen Systemen entwickelt, in denen die Temperatur des Wärmeträgermediums stark schwankt und dadurch erhebliche Volumenschwankungen entstehen.
Mit einer speziell optimierten Membran, die Temperaturen von bis zu 130 °C standhält, nimmt das Gefäß das expandierte Medium auf und verhindert gefährlichen Überdruck. So schützt es wichtige Komponenten wie Kollektoren, Leitungen und andere Systemteile vor Schäden.
Das Gefäß besteht aus robusten, hitzebeständigen Materialien und ist so konzipiert, dass es den hohen thermischen und druckbedingten Belastungen in Solaranlagen zuverlässig standhält. Die flexible Membran trennt das Wärmeträgermedium von der Gasfüllung im Gefäß, was eine gleichmäßige Druckregulierung gewährleistet und den sicheren Betrieb Ihrer Solaranlage sicherstellt.
Produktmerkmale und Vorteile:
- Für Solaranlagen geeignet: Optimiert für hohe thermische Belastungen und effiziente Druckregulierung.
- EPDM-Membran: Hochwertige, glykolbeständige Membran
- Einfache Installation: Kann ohne Spezialwerkzeug installiert werden.
- Werkseitig voreingestellter Druck: 2,5 bar, anpassbar auf Anlagendruck.
- Hohe Belastbarkeit: Maximaler Betriebsdruck 8 bar.
- Hervorragende Qualität und Sicherheit: TÜV-geprüft, erfüllt höchste Sicherheits- und Qualitätsstandards.
- Temperaturbeständigkeit: Geeignet für Temperaturen bis 130 °C (dauerhaft).

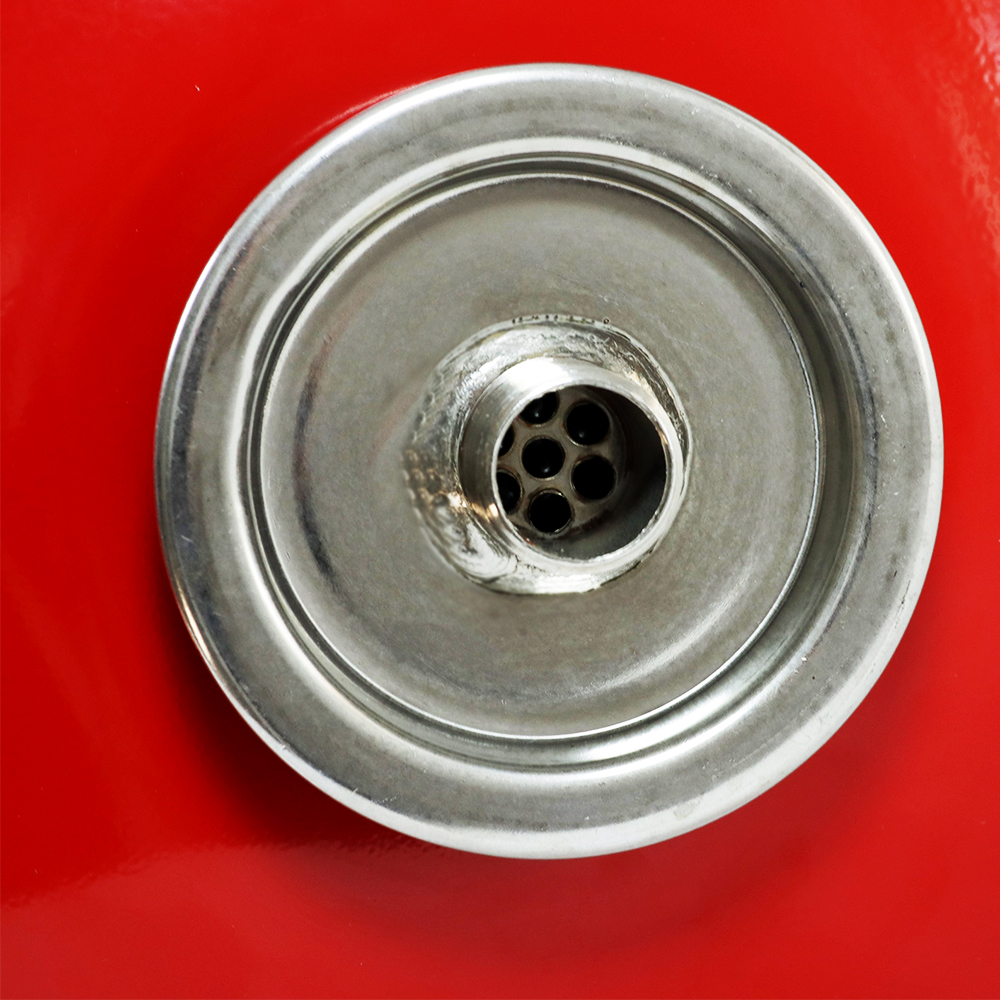

- Flanschdesign ohne Wasser-Stahl-Kontakt: Verhindert Korrosion und verlängert die Lebensdauer.
- Erfahrung und Präzision: Made in Italy mit über 50 Jahren Expertise in hydraulischen Systemen.
Technische Hinweise*:
Einbauempfehlung:
- Installieren Sie das Gefäß mit dem Flansch nach oben.
- Verwenden Sie geeignete Wandhalterungen; die Aufhängung direkt am Flansch ist nicht zulässig.
Vordruck anpassen:
- Stellen Sie den Vordruck passend zum spezifischen Anlagendruck ein (nicht unter 1 bar).
- Der Vordruck sollte mindestens einmal jährlich überprüft werden.
Einsatzbereich:
- Das Gefäß ist ausschließlich für den Innenbereich geeignet.
- Verwenden Sie nur sauberes Wasser; installieren Sie bei Bedarf einen Filter.
- Wichtiger Hinweis: Dieses Solar-Ausdehnungsgefäß ist nicht für den Einsatz als Hauswasserwerk an Brunnen oder Zisternen geeignet. Passende Ausdehnungsgefäße für Hauswasserwerke finden Sie ebenfalls in unserem Sortiment.
Technische Daten:
| Material Ausdehnungsgefäß: | Stahl |
| Material Flansch: | Edelstahl |
| Material Membran: | EPDM, hochtemperaturbeständig; nicht austauschbar |
| Vordruck: | 2,5 bar |
| Maximaler Druck: | 8 bar |
| Temperaturbereich: | -10 °C bis 130 °C |
| Farbe: | Rot |

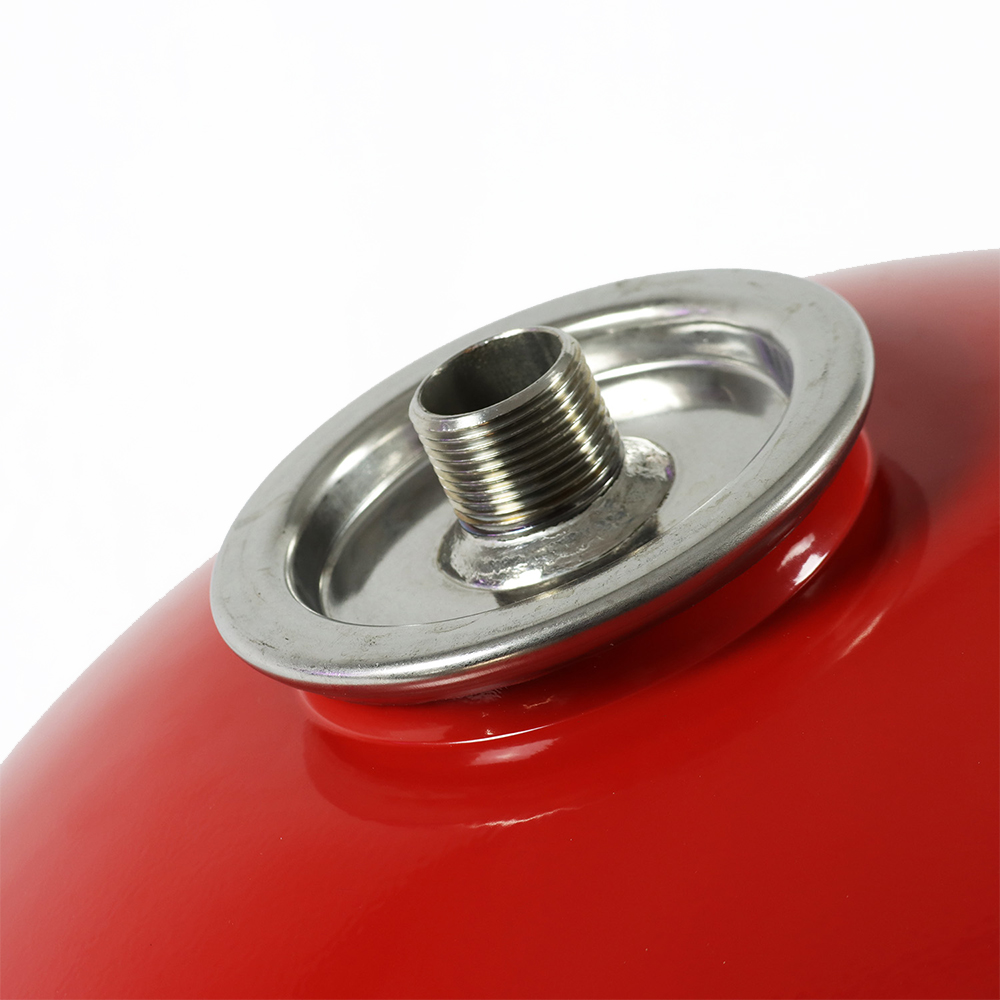

| Anschluss: | 3/4 Zoll Außengewinde |
| Füße: | Nein |
| Wandhalterung: | |
| Durchmesser max.: | 360 mm |
| Max. Belastung: | Bis 40 kg |
| Durchmesser | Höhe | |
| 5 Liter | 160 mm | 325 mm |
| 18 Liter | 270 mm | 415 mm |
| 25 Liter | 290 mm | 460 mm |
| 40 Liter | 320 mm | 580 mm |
*Das Einhalten dieser Hinweise gewährleistet eine optimale Funktion und die Einhaltung der Garantiebedingungen. Bei Nichtbeachtung der technischen Hinweise erlischt die Garantie.
Hersteller
Varem
Ausdehnungsgefäße - Druckbehälter - Wärmetauscher - Qualitativ hochwertige Lösungen für allen Volumen
Anfangs Vorläufer und dann Leader auf dem Gebiet der Produktion von Ausdehnungsgefäßen und Druckbehältern, ist Varem immer kohärent seiner Firmenphilosophie treu geblieben, hat konstant seine Leadership auf dem Weltmarkt beibehalten und hat sich gleichzeitig ständig als ein Bezugspunkt für die Mitbewerber und den Markt bewiesen.
Herstellerangaben:
Varem
Straße Sabbioni, 2
35024 Bovolenta Padova
Italien
Tel.: +39 049 88 40 322
Fax: +39 049 884 13 99
Mail: varem@varem.com
Angaben zum Hersteller (Informationspflichten zur GPSR Produktsicherheitsverordnung)
Produktgalerie überspringen
332,50 €*
365,00 €*
63,90 €*
60,50 €*
11,50 €*
10,50 €*
386,00 €*
13,90 €*
Ab
24,90 €*
12,90 €*
13,00 €*
Zubehör
9
%
73000HE
Orkli 2-Strang Solarstation 2,0-12,0 Liter mit Hocheffizienzpumpe Yonos Para ST15/7 PWM
Orkli 2-Strang Solarstation 2.0-12.0 Liter mit HocheffizienzpumpeEffiziente Pumpenstation für den Solarkreislauf
Die Orkli 2-Strang Solarstation ist eine hochwertige Baugruppe, die speziell für die Hydraulik des Primärkreislaufs in Solarthermieanlagen entwickelt wurde.Sie gewährleistet die zuverlässige Abfuhr der Energie, die durch die Solarkollektoren gewonnen wird, und leitet diese in den Speicher, um eine effektive Wärmespeicherung sicherzustellen.Ausgestattet mit einer wartungsfreien Hocheffizienzpumpe und einem effizienten Energiemanagement ist sie die ideale Lösung für moderne Solaranlagen.Produktmerkmale und Vorteile:Effiziente Umwälzpumpe: Die wartungsfreie Pumpe mit geringer Stromaufnahme sorgt für eine zuverlässige Energieübertragung und optimiert den Betrieb der Solaranlage.Hochwertige Komponenten: Die Station ist mit Sperrventil, einer Schwerkraftbremse und einem Solarsicherheitsventil ausgestattet, um den reibungslosen Betrieb bei hohen Temperaturen sicherzustellen.Hohe Temperaturbeständigkeit: Die Materialien sind sorgfältig ausgewählt, um auch bei den erhöhten Betriebstemperaturen, die durch die Solarenergieerzeugung entstehen, leistungsfähig und langlebig zu bleiben.Zuverlässige Sicherheit: Die Station ist speziell auf die Anforderungen im Solarthermie-Primärkreislauf abgestimmt und schützt durch integrierte Sicherheitskomponenten das System zuverlässig vor Überhitzung und Druckschwankungen.Technische Daten:
Pumpe: Yonos Para ST15/7 PWM
Max. Betriebstemperatur der Vorlaufleitung: 120 °C
Max. Betriebstemperatur der Rücklaufleitung: 100 °C
Max. Betriebstemperatur des Sicherheitsventils: 160 °C
Sicherheitsventils: 6 bar
Temperaturbereich Thermometer: 0–120 °C
Durchflussanzeige: 2–12 l/min
Hocheffizienzpumpe mit vorkonfektionierten Kabel
Abstand zwischen Vor- und Rücklauf: 95 mm
Externe Modulation der PWM Pumpe
Einsetzbar für Kollektorfelder bis 16qm
Anpassbarkeit mit jeder Solarsteuerung
Stromaufnahmebereich der Pumpe 4-60W
Skala Druckmessbereich: 0–10 bar
Anschlüsse: 3/4" Innengewinde
Isolierendes Gehäuse aus expandierendem Polypropylen (EPP)
Elektrische Verbindung:Das Dreileiter 230V Kabel wird an eine 230V Versorgungsspannung angeschlossen (dies kann auch ein Anschluss im Solarregler sein):Braunes Kabel --> L (Phase)Blaues Kabel --> N (Null-Leiter)Gelb-Grünes Kabel --> PE (Erde)
Das Dreileiter PWM Kabel wird an den Signalanschluss des Solarreglers angeschlossen:Braunes Kabel --> +Blaues Kabel --> -Schwarzes Kabel --> Rückmeldung Signal (wird nicht immer benötigt)
Tipp:Sollte Ihre Steuerung über kein PWM Signal verfügen, können Sie einen Pumpensignalwandler (PSW) verwenden.
ACHTUNG:Wird das PWM Signal Kabel, versehentlich, wenn auch nur kurzzeitig, an 230V angeschlossen, so ist die Pumpe zerstört. Dies stellt keinen Garantieanspruch dar!
9002114-7301275

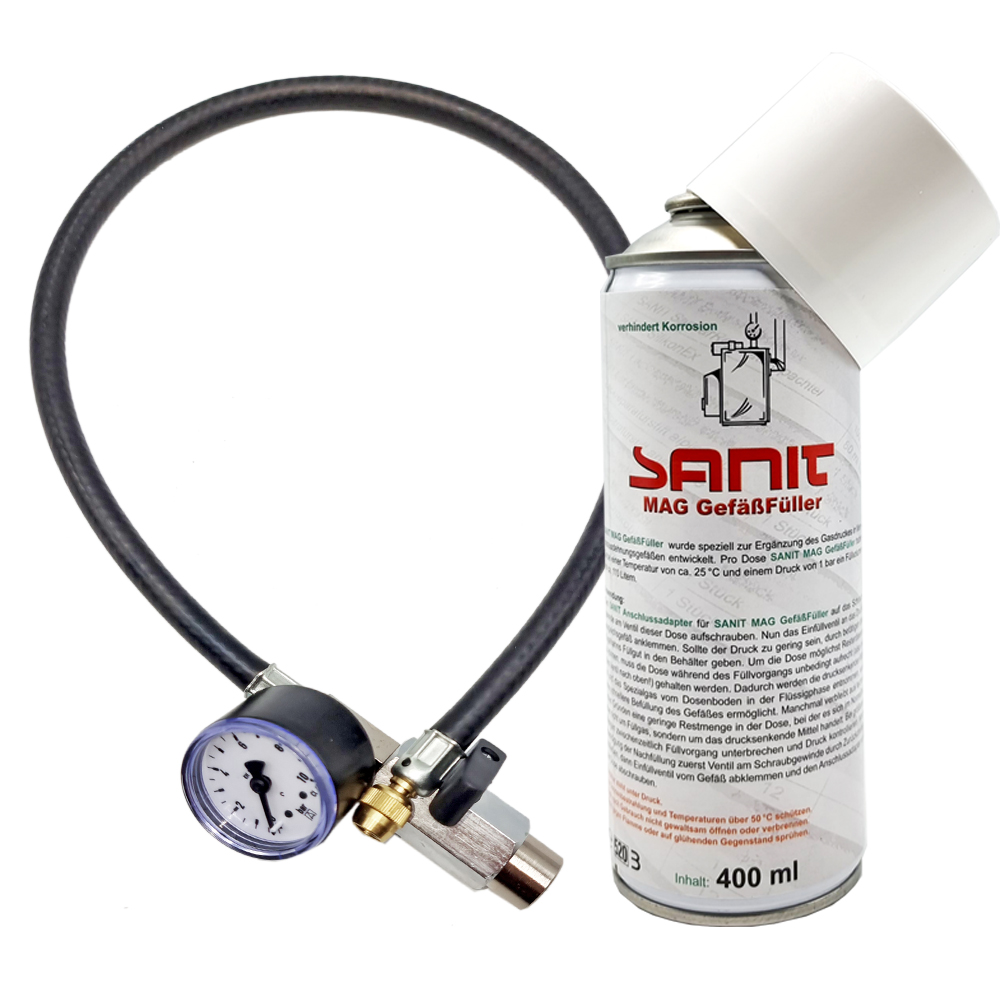

MAG Gefäßfüller 400 ml mit Korrosionschutz inkl. Druckflaschen Adapter für Ausdehnungsgefäße
MAG Gefäßfüller inkl. Druckflaschen-Adapter mit ManometerDer MAG Gefäßfüller wurde speziell zur Ergänzung und Korrektur des Gasdrucks in Membran-Ausdehnungsgefäßen entwickelt. Dank seiner einfachen Anwendung kann der Druck schnell und präzise angepasst werden, ohne das Gefäß zu demontieren.Eine 400-ml-Dose liefert bei ca. 25 °C und 1 bar Druck ein Füllvolumen von ca. 110 Litern, wodurch eine zuverlässige Funktion der Anlage sichergestellt wird. Mit der hochwertigen Prüf- und Nachfüllgarnitur lassen sich Membran-Ausdehnungsgefäße in Heizungs-, Druckwasser- und Ölversorgungsanlagen unkompliziert warten.Der mitgelieferte Adapter mit Manometer ermöglicht eine präzise Druckmessung und Regulierung. Der 60 cm lange, flexible PVC-Schlauch verfügt über passende Anschlüsse für das Prüfventil des Ausdehnungsgefäßes sowie die Gefäß-Füller-Dose.Eigenschaften des Gefäßfüllers:✅ Einfache Druckanpassung ohne Demontage des Gefäßes✅ Geeignet für Heizungs-, Druckwasser- und Ölversorgungsanlagen✅ Schützt die Membran durch integrierten Korrosionsschutz und Membranpflege✅ Hohe Kapazität: 400 ml Dose = 110 Liter Füllvolumen bei 1 bar✅ Hochwertige Verarbeitung – Hergestellt in Deutschland✅ Sichere Anwendung – Die Anlage muss während des Füllvorgangs abgeschaltet sein📦 Lieferumfang:✔ 1 x Dose à 400 ml✔ 1 x Adapter mit Manometer & flexiblem 60 cm PVC-SchlauchAdapter mit Manometer – Technische Details:🔹 Überwurfmutter VG8 – Passend für das Prüfventil des Ausdehnungsgefäßes🔹 Kugelhahn (7/16-28 UNEF-Gewinde) – Zum Anschluss an die Gefäßfüllerflasche🔹 Manometer (0 - 10 bar, Ø 40 mm) – Für exakte Druckmessung🔹 Absperreinrichtung – Ermöglicht eine präzise Druckregulierung🔹 PVC-Schlauch: ca. 60 cm flexibel für komfortable HandhabungAnwendung – Schritt für Schritt:1️⃣ Adapter vorbereiten:Den Adapter auf das Ventil der Dose aufschrauben.Das Einfüllventil am Ausdehnungsgefäß anklemmen.2️⃣ Drucküberprüfung:Den aktuellen Druck am Manometer des Adapters ablesen.3️⃣ Füllvorgang:Das Ventil am Adapter langsam öffnen, um den Druck zu erhöhen.Zwischendurch den Druck kontrollieren und bei Bedarf den Füllvorgang unterbrechen.4️⃣ Füllvorgang abschließen:Nach Erreichen des gewünschten Drucks das Ventil schließen.Das Einfüllventil vom Ausdehnungsgefäß abklemmen.Den Adapter von der Dose abschrauben.🔹 Mit dem MAG Gefäßfüller inkl. Adapter & Manometer erhalten Sie eine präzise, einfache und sichere Lösung zur Druckanpassung in Membran-Ausdehnungsgefäßen!
7301275-512240126

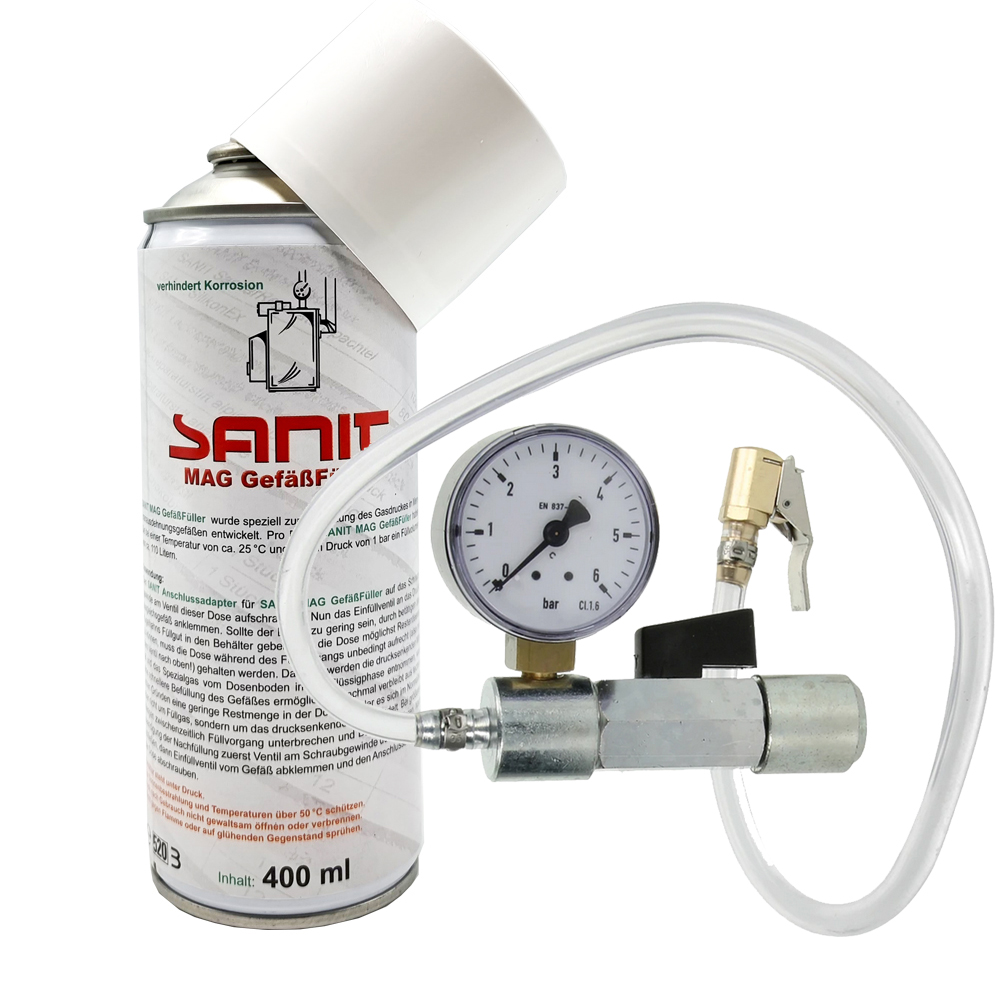

MAG Gefäßfüller 400 ml mit Korrosionschutz inkl. Druckflaschen Adapter 6 bar für Ausdehnungsgefäße
MAG Gefäßfüller inkl. Druckflaschen-Adapter mit ManometerDer MAG Gefäßfüller wurde speziell zur Ergänzung und Korrektur des Gasdrucks in Membran-Ausdehnungsgefäßen entwickelt. Dank seiner einfachen Anwendung kann der Druck schnell und präzise angepasst werden, ohne das Gefäß zu demontieren.Eine 400-ml-Dose liefert bei ca. 25 °C und 1 bar Druck ein Füllvolumen von ca. 110 Litern, wodurch eine zuverlässige Funktion der Anlage sichergestellt wird. Mit der hochwertigen Prüf- und Nachfüllgarnitur lassen sich Membran-Ausdehnungsgefäße in Heizungs-, Druckwasser- und Ölversorgungsanlagen unkompliziert warten.Der mitgelieferte Adapter mit Manometer ermöglicht eine präzise Druckmessung und Regulierung. Der 50 cm lange, flexible PVC-Schlauch verfügt über passende Anschlüsse für das Prüfventil des Ausdehnungsgefäßes sowie die Gefäß-Füller-Dose.Eigenschaften des Gefäßfüllers:✅ Einfache Druckanpassung ohne Demontage des Gefäßes✅ Geeignet für Heizungs-, Druckwasser- und Ölversorgungsanlagen✅ Schützt die Membran durch integrierten Korrosionsschutz und Membranpflege✅ Hohe Kapazität: 400 ml Dose = 110 Liter Füllvolumen bei 1 bar✅ Hochwertige Verarbeitung – Hergestellt in Deutschland✅ Sichere Anwendung – Die Anlage muss während des Füllvorgangs abgeschaltet sein📦 Lieferumfang:✔ 1 x Dose à 400 ml✔ 1 x Adapter mit Manometer & flexiblem 50 cm PVC-SchlauchAdapter mit Manometer – Technische Details:🔹 Überwurfmutter VG8 – Passend für das Prüfventil des Ausdehnungsgefäßes🔹 Kugelhahn (7/16-28 UNEF-Gewinde) – Zum Anschluss an die Gefäßfüllerflasche🔹 Manometer (0 - 10 bar, Ø 40 mm) – Für exakte Druckmessung🔹 Absperreinrichtung – Ermöglicht eine präzise Druckregulierung🔹 PVC-Schlauch: ca. 50 cm flexibel für komfortable HandhabungAnwendung – Schritt für Schritt:1️⃣ Adapter vorbereiten:Den Adapter auf das Ventil der Dose aufschrauben.Das Einfüllventil am Ausdehnungsgefäß anklemmen.2️⃣ Drucküberprüfung:Den aktuellen Druck am Manometer des Adapters ablesen.3️⃣ Füllvorgang:Das Ventil am Adapter langsam öffnen, um den Druck zu erhöhen.Zwischendurch den Druck kontrollieren und bei Bedarf den Füllvorgang unterbrechen.4️⃣ Füllvorgang abschließen:Nach Erreichen des gewünschten Drucks das Ventil schließen.Das Einfüllventil vom Ausdehnungsgefäß abklemmen.Den Adapter von der Dose abschrauben.🔹 Mit dem MAG Gefäßfüller inkl. Adapter & Manometer erhalten Sie eine präzise, einfache und sichere Lösung zur Druckanpassung in Membran-Ausdehnungsgefäßen!
9002012
Absperrverschraubung DN20 (3/4") AGxIG Absperrventil Wartungsventil Entleerungsventil
Absperrverschraubung für AusdehnungsgefäßeMit der Absperrverschraubung ist die Wartung und der Austausch von Ausdehnungsgefäßen ohne Entleerung der Heizungs- oder Solaranlage problemlos möglich. Dies spart Zeit und Aufwand und erhöht die Effizienz bei Wartungsarbeiten.Funktionsweise:Die Verschraubung ist mit zwei Rückschlagventilen ausgestattet, die bei geöffneter Verschraubung den Durchfluss ermöglichen und sich automatisch schließen, sobald die Verschraubung geschlossen wird. Dadurch bleibt das System druckstabil, und das Ausdehnungsgefäß kann sicher ausgetauscht oder gewartet werden.Diese Absperrverschraubung stellt eine hervorragende Alternative zu herkömmlichen Kappenventilen dar. Sie ermöglicht eine schnelle und einfache Demontage des Ausdehnungsgefäßes, ohne dass die gesamte Anlage entleert werden muss. Dadurch wird die Betriebssicherheit erhöht und der Wartungsaufwand minimiert.Technische Daten:Anschlüsse: DN20 (¾") Innengewinde x DN20 (¾") AußengewindeFunktion: Wartung und Austausch von Ausdehnungsgefäßen ohne Entleerung der HeizungsanlageMaterial: Hochwertiges Messing, blankBesonderheit: Kein Entleeren der Anlage erforderlich
9002128
3/4" DN20 Kappenventil mit KFE-Hahn Absperrventil Entleerungsventil Wartungsventil
3/4 Zoll Kappenventil mit KFE-Entleerung
Das Kappenventil dient gemäß DIN 4751 als Absperr-, Entleerungs- und Wartungsventil in der Ausdehnungsleitung vor dem Membran-Ausdehnungsgefäß. Es ermöglicht eine einfache Wartung sowie den Austausch des Ausdehnungsgefäßes, ohne die gesamt Anlage entleeren zu müssen.
Bedienungsanleitung:
Im Rahmen der jährlichen Anlagenwartung muss der Vordruck des Ausdehnungsgefäßes geprüft werden. Eine korrekte Druckprüfung kann nur durchgeführt werden, wenn das Gefäß von der Anlage getrennt und vollständig entleert wird.Prüfung des Vordrucks:Plombierung entfernen, Kappe abnehmen.Ventil mit einem Schraubendreher schließen und das Ausdehnungsgefäß entleeren.Vordruck mit einem geeigneten Messgerät prüfen und ggf. anpassen, bis der auf dem Typenschild angegebene Druck erreicht ist.Kugelventil langsam wieder öffnen.Kappe wieder aufsetzten und verplomben.
Einbauanleitung:
Den Anschlussstutzen auf das Ausdehnungsgefäß aufschrauben.Den Auslaufstutzen des Entleerungsventils nach unten ausrichten.Kappe im geöffneten Zustand des Kugelhahns verplomben.Die Anlage füllen und entlüften.
Technische Daten:Material:MessingInnengewinde anlagenseitig: 3/4 ZollInnengewinde gefäßseitig:3/4 ZollBetriebsdruck:Max. 16 barBetriebstemperatur:Max. 130 °CZubehör:Inklusive Draht und PlombeDas Kappenventil sorgt für eine sichere und komfortable Wartung Ihres Ausdehnungsgefäßes und gewährleistet einen reibungslosen Betrieb der gesamten Anlage.
11500130

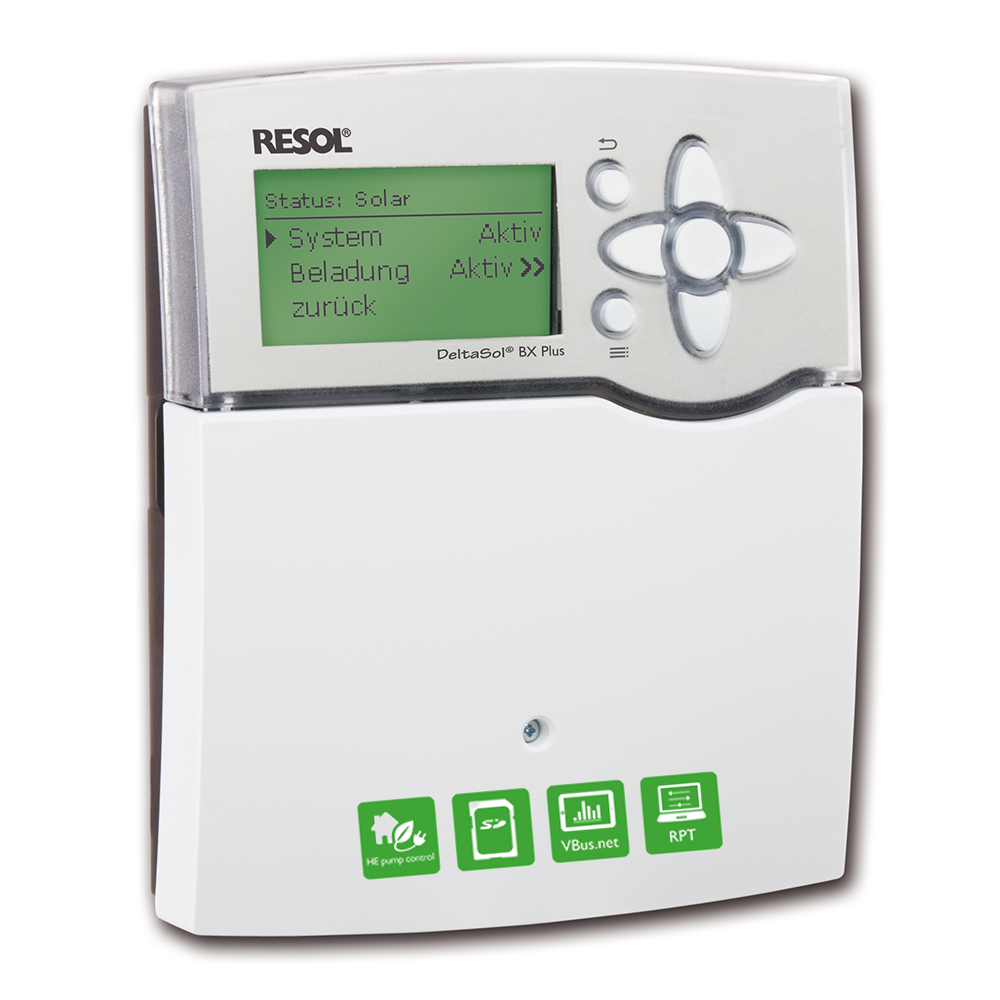

Solarsteuerung Resol DeltaSol BX Plus (ohne Fühler)
Solarsteuerung RESOL DeltaSol BX Plus (ohne Fühler)
Der neue Zuwachs unserer DeltaSol®-Familie heißt BX Plus. Der Systemregler ist mit fünf Relaisausgängen und bis zu neun Sensoreingängen ausgestattet, verfügt über Anschlüsse für digitale Grundfos Direct Sensors™ sowie PWM-Ausgänge zur Drehzahlregelung energiesparender Hocheffizienzpumpen.
Mit dem integrierten SD-Karteneinschub können Anlagendaten aufgezeichnet und Firmware-Updates aufgespielt werden. An den RESOL VBus® des BX Plus können neben zahlreichen Zubehörgeräten auch bis zu zwei EM Erweiterungsmodule angeschlossen werden, die den Regler um je sechs Sensoreingänge und fünf Relaisausgänge erweitern.
Vorteile der Solarsteuerung RESOL DeltaSol BX Plus (ohne Fühler)
• extragroßes Display• 5 Relaisausgänge und 8 Eingänge für Pt 1000 Temperatursensoren• 2 Eingänge für digitale Grundfos Direct Sensors• 2 PWM-Ausgänge für drehzahlgeregelte Ansteuerung von Hocheffizienzpumpen• Datenaufzeichnung auf SD-Karte• Drainback-Option• Resol VBus• thermische Desinfektion• zeitgesteuerte Thermostatfunktion
Funktionen der Solarsteuerung RESOL DeltaSol BX Plus (ohne Fühler)
Max. Anzahl Kollektorfeld: 2Max. Anzahl Speicher: 4Display: Systemmonitor (beleuchtet)Sensoreingänge (Temperatur): 5Relaisausgänge gesamt: 4 (davon 3 drehzahlgeregeltes Halbleiterrelais)Impulseingang (V40): 1WMZ mit Flowmeter: jaWMZ mit V40: jaT Regelung: jaThermostatfunktion: jaDrehzahlregelung: jaFrostschutzfunktion: jaKollektorkühlfunktion: jaKollektorminimalbegrenzung: jaKollektornotabschaltung: jaRöhrenkollektorfunktion: jaRückkühlfunktion: jaSpeicherschichtladung: jaVorranglogik/Paralleladung/Pendelladung: jaVBus: ja
Technische Daten der Solarsteuerung RESOL DeltaSol BX Plus (ohne Fühler):

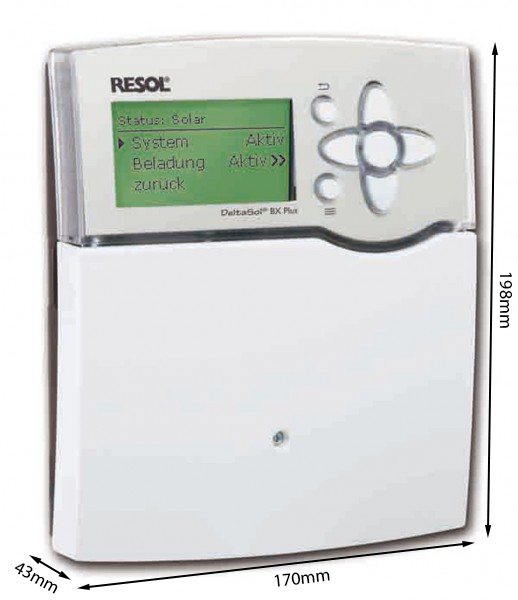

Gehäuse: Kunststoff, PC-ABS und PMMASchutzart: IP 20 (DIN EN 60529)Schutzklasse: IUmgebungstemperatur: 0 - 40° CAbmessung: 198 x 170 x 43 mmEinbau: Wandmontage, Schalttafel-Einbau möglichAnzeige: Vollgrafikdisplay, Kontrollleuchte (Tastenkreuz) und HintergrundbeleuchtungBedienung: 7 Drucktasten in GehäusefrontFunktionen: ∆T-Regelung, Drehzahlregelung, Wärmemengenzählung, Betriebsstundenzähler für die Solarpumpe, Röhrenkollektorfunktion, Thermostatfunktion, Speicherschichtladung, Vorranglogik,Drainback-Option, Boosterfunktion, Überwärmeabfuhr, thermische Desinfektionsfunktion, PWM-Pumpenansteuerung, Funktionskontrolle gemäß BAFA-Richtlinie.Eingänge: 8 (9) Eingänge für Pt1000-, Pt500- oder KTY-Temperatursensoren, 1 Impulseingang V40, Eingänge für 2 digitale Grundfos Direct SensorsTM, 1 Eingang für einen CS10-EinstrahlungssensorAusgänge: 4 Halbleiterrelais, 1 potenzialfreies Relais, 2 PWM-AusgängeBus: Resol VBusVersorgung: 100 - 240 V, 50 - 60 HzStandby-Leistungsaufnahme: 1,0 WSchaltleistung: 1(1)A 100-240 V Halbleiterrelais / 4(1)A 24 V / 240 V potenzialfreies Relais
