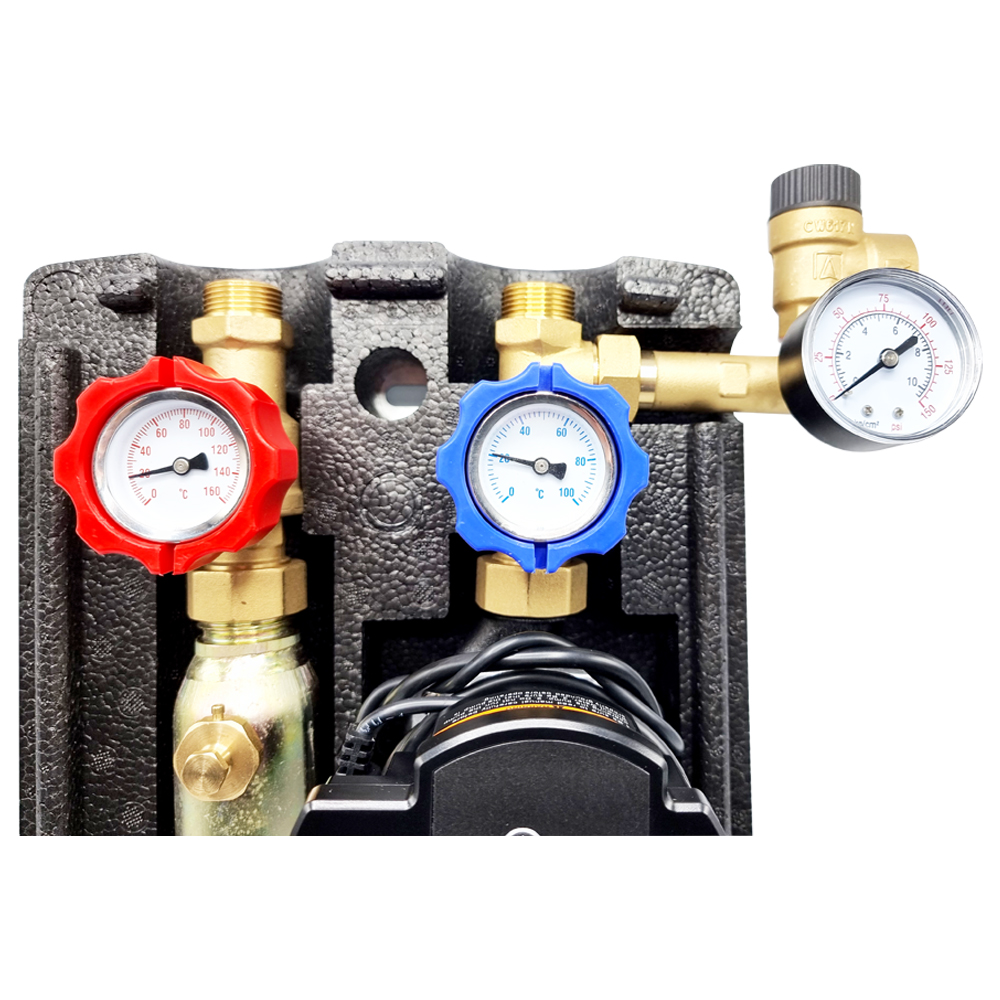

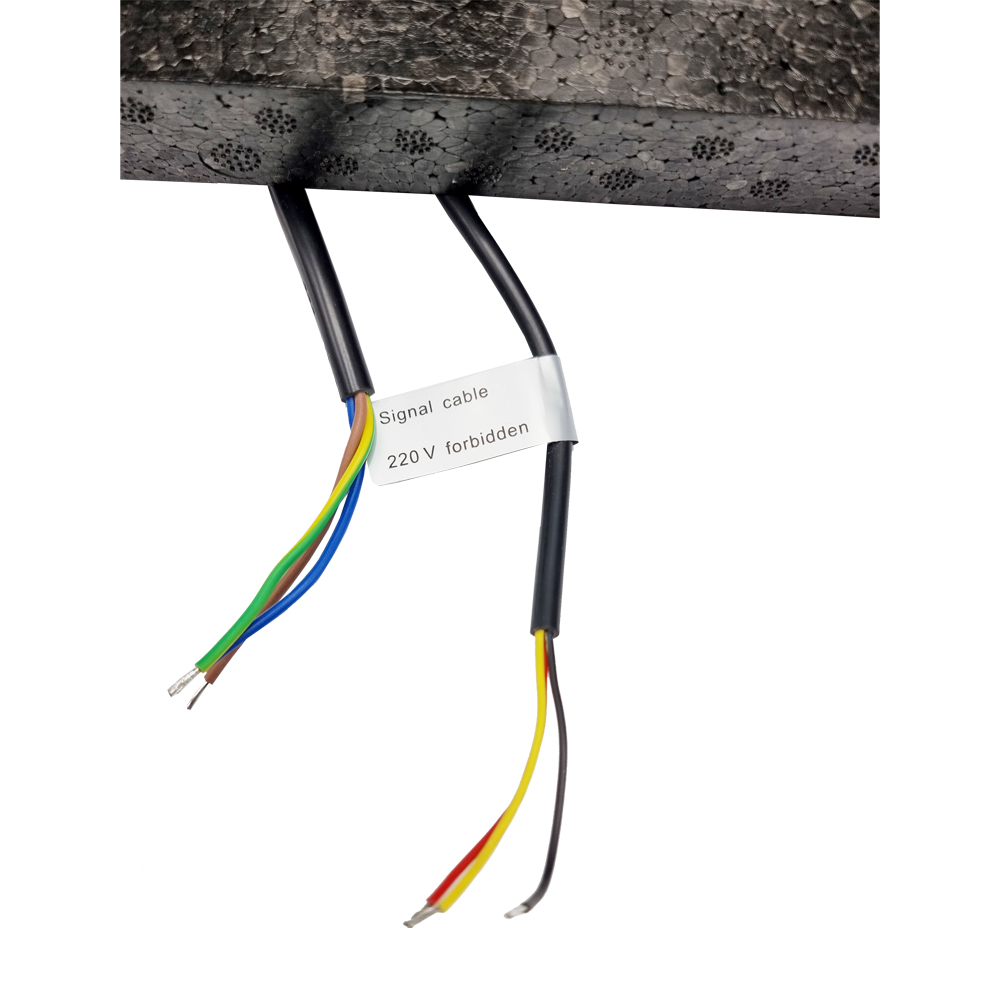

Solarstation 2-Strang-Pumpengruppe Hocheffizienzpumpe Hydra GPS I 20-8-130 PWM2

Solarsteuerung RESOL DeltaSol CS Plus (inkl. 4 x PT1000 Fühler - 2 x FKP6 - 2 x FRP6) - Komplettpaket Der DeltaSol® CS Plus wurde speziell für die drehzahlgeregelte Ansteuerung von Hocheffizienzpumpen in Standard-Solar- und Heizungsanlagen entwickelt. Er besitzt zwei PWM-Ausgänge und zusätzlich einen Eingang für einen Grundfos Direct Sensor™ VFD, mit dem eine präzise Wärmemengenzählung möglich ist. Das Insbertiebnahmemenü führt in nur acht Schritten durch dei wichtigsten Einstellungen für die Erstkonfiguration. Vorteile • Speziell für die Ansteuerung von Hocheffizienzpumpen• Eingang für einen Grundfos Direct Sensor™ VFD• Wärmemengenzählung• Inbetriebnahmemenü• 10 Grundsysteme wählbar• Funktionskontrollebr />• Optionale thermische Desinfektionsfunktion• Drainback-Option• Umschaltung zwischen °C und °F Funktionen Max. Anzahl Kollektorenfeld: 2Max. Anzahl Speicher: 2Display: Systemmonitor (beleuchtet)Sensoreingänge (Temperatur): 5Relaiausgänge gesamt: 2 (davon 2 drehzahlgeregeltes Halbleiterrelais)Impulseingang (V40): 1WMZ mit Flowmeter: jaWMZ mit V40: jaT Regelung: jaThermostatfunktion: jaDrehzahlregelung: jaFrostschutzfunktion: jaKollektorkühlfunktion: jaKollektorminimalbegrenzung: jaKollektornotabschaltung: jaRöhrenkollektorfunktion: jaRückkühlfunktion: jaSpeicherschichtladung: jaVorranglogik/Paralleladung/Pendelladung: jaVBus: ja Technische Daten Gehäuse: Kunststoff, PC-ABS und PMMASchutzart: IP 20 (DIN EN 60529)Schutzklasse: IUmgebungstemperatur: 0 - 40° CAbmessung: 172 x 110 x 46 mmEinbau: Wandmontage, Schalttafel-Einbau möglichAnzeige: Vollgrafikdisplay, Kontrollleuchte (Tastenkreuz) und HintergrundbeleuchtungBedienung: 7 Drucktasten in GehäusefrontFunktionen: ∆T-Regelung, Drehzahlregelung,Wärmem engenzählung, Betriebsstundenzähler für die Solarpumpe, Röhrenkollektorfunktion, Thermostatfunktion, Speicherschichtladung, Vorranglogik, Drainback-Option, Boosterfunktion, Überwärmeabfuhr, Thermische Desinfektionsfunktion, PWM-Pumpenansteuerung, Funktionskontrolle gemäß BAFA-Richtlinie.Eingänge: 8 (9) Eingänge für Pt1000-, Pt500- oder KTY-Temperatursensoren, 1 Impulseingang V40, Eingänge für 2 digitale Grundfos Direct SensorsTM, 1 Eingang für einen CS10-EinstrahlungssensorAusgänge: 2 Halbleiterrelais, 2 PWM-AusgängeBus: Resol VBusVersorgung: 100 - 240 V, 50 - 60 HzStandby-Leistungsaufnahme: 1,0 WSchaltleistung: 1(1)A 100-240 V Halbleiterrelais / 4(1)A 24 V / 240 V potenzialfreies Relais

Resol Pumpensignalwandler PSW Basic Der Pumpensignalwandler PSW Basic erlaubt den Anschluss drehzahlgeregelter Hocheffizienzpumpen mit PWM- oder 0-10-V-Steuereingang an Regler ohne entsprechenden Ausgang. Er dient dazu, bei einem Pumpenwechsel ohne Regleraustausch die drehzahlgeregelte Ansteuerung der Pumpe zu gewährleisten. Der PSW Basic ist klein, leicht zu montieren und einfach anzuschließen. Er deckt einen Großteil der gängigsten Signalkombinationen ab – aus dem Eingangssignal eines drehzahlregelungsfähigen Halbleiterrelais macht er wahlweise ein PWM- oder 0-10-V-Signal, auf Wunsch auch invertiert. Eine solide, spritzwassergeschützte Ausführung. Die einfache, kostengünstige Lösung!   Technische Daten Eingänge: Pulspakete, Phasenanschnitt, Phasenabschnitt Ausgänge: PWM / 0-10 V Versorgung: 220 ... 240 V~ (50 ... 60 Hz) Anschlussart: Y Leistungsaufnahme: max. 1,5 VA Wirkungsweise: 1.Y Bemessungsstoßspannung: 2,5kV Funktionen: Signalwandler, Umwandlung eines drehzahlgeregelten 230-V-Ausgangssignals in ein PWM- oder 0-10-V-Signal Gehäuse: Kunststoff Montage: Wandmontage Schutzart: IP65 / DIN EN 60529 Schutzklasse: II Umgebungstemperatur: 0 ... 50 °C Verschmutzungsgrad: 2 Maße: 80 x 80 x 53 mm

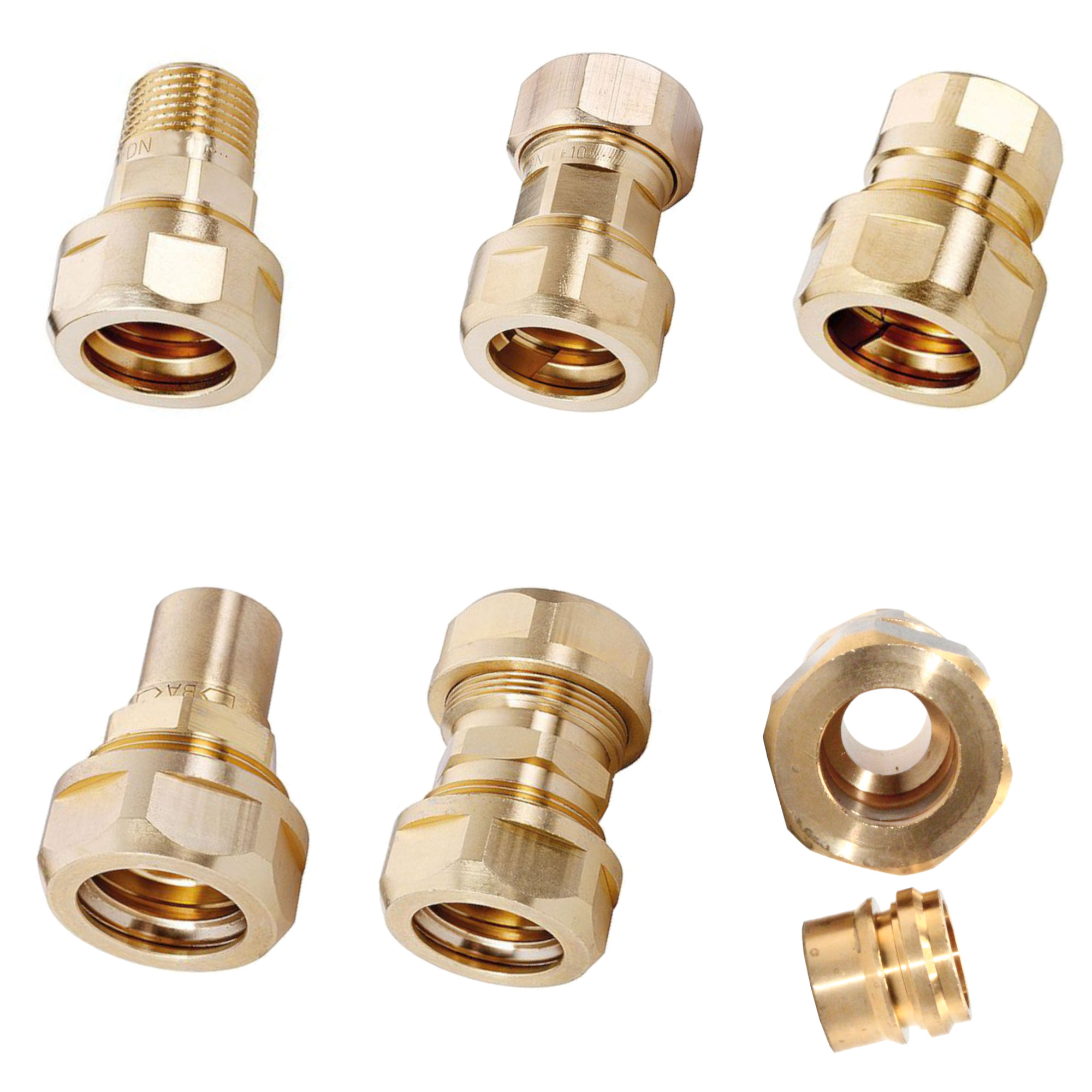

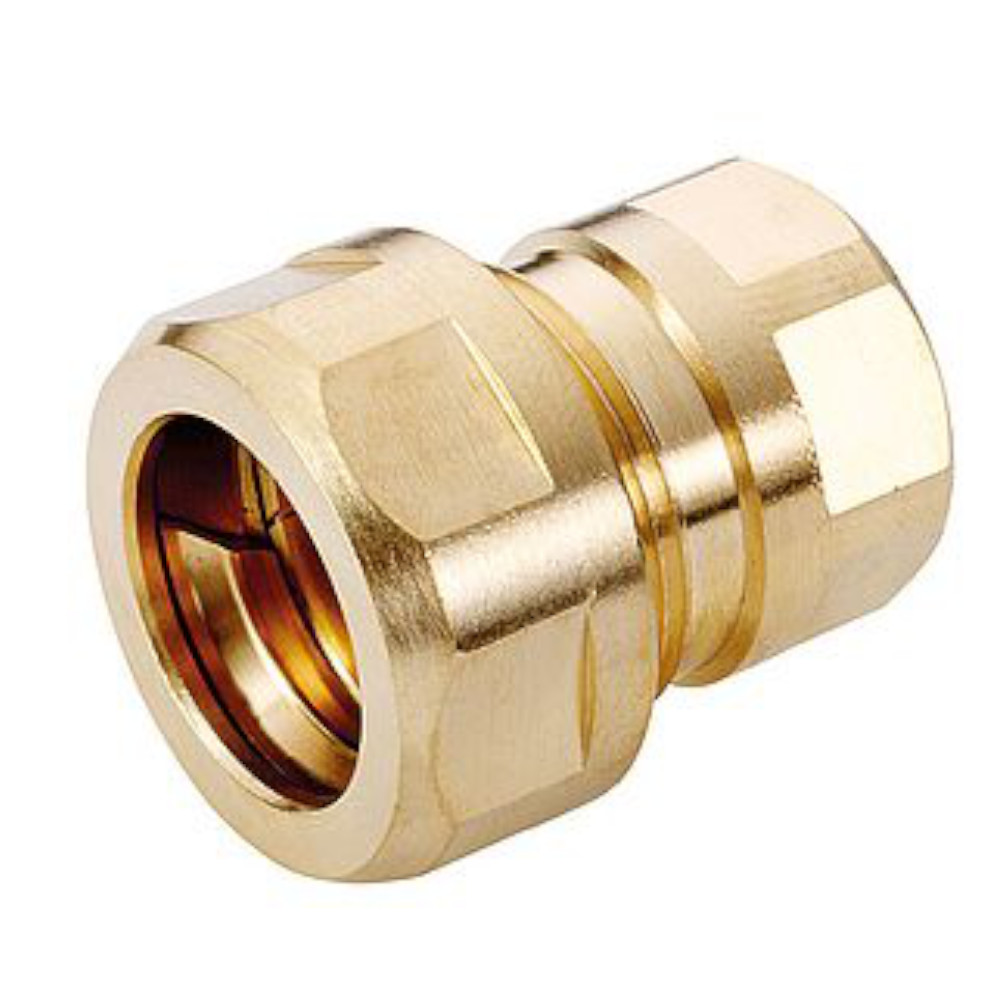

DN20 Wellrohr-Verschraubung Schnellverschraubung SolarleitungDie DN20 Wellrohr-Verschraubung ist eine hochentwickelte Schnellkupplung für Solarleitungen, die speziell für den Einsatz in Solaranlagen konzipiert wurde. Sie ermöglicht eine unkomplizierte Installation und Wartung von Solarleitungen, ohne dass spezielle Werkzeuge oder Fachkenntnisse erforderlich sind.Mit ihrer robusten, langlebigen und korrosionsbeständigen Bauweise ist diese Verschraubung ideal für die anspruchsvollen Bedingungen in Solaranlagen geeignet. Die Verwendung von Schnellkupplungen verkürzt die Installationszeit, reduziert den Wartungsaufwand und erhöht die Flexibilität bei der Planung Ihrer Solaranlage.Vorteile unserer Wellrohr-Verschraubungen:Made in Germany: Höchste Qualitätsstandards.Intelligente Rohrführung: Gewährleistet einen optimalen Dichtsitz.Geprüft und zertifiziert: Anerkennung durch das SPF - Institut für Solartechnik, Schweiz.Komplett vormontiert: Lieferung als ein Teil, kein Zusammenbau vor Ort erforderlich.Ständige Dichtigkeit: Garantiert störungsfreie Installation selbst unter schwierigen Bedingungen.Wartungsfrei und ausfallsicher: Keine Dichtungen, die porös oder beschädigt werden können.Poka Yoke Design: Vermeidung unbeabsichtigter Montagefehler durch intelligente Konstruktion.Technischer AufbauDer Verbinder besteht aus nur drei Komponenten, was eine schnelle und einfache Montage ermöglicht. Der Klemmring sitzt fest in der Druckmutter, wodurch der Verlust von Einzelteilen ausgeschlossen ist. Diese baustellengerechte Lieferung als ein Teil sorgt für eine unkomplizierte Installation vor Ort.Material und AbdichtungHergestellt aus hochwertigem Messingmaterial, erfüllt der Verbinder alle gesetzlichen Vorgaben und bietet besondere Langlebigkeit. Die metallische Abdichtung garantiert ein ausfallsicheres, wartungsfreies System, da keine Dichtungen vorhanden sind, die die Funktion beeinträchtigen könnten.Montageanleitung der Wellrohr-VerschraubungVerschraubung nicht auseinandernehmen: Lassen Sie den Ring (Seite des Wellrohres) unverändert.Wellrohr schneiden: Am besten mit einem Rohrschneider.Entgraten: Stellen Sie sicher, dass das Wellrohr entgratet ist.Verschraubung anbringen: Schieben Sie die Verschraubung über einen Hügel des Wellrohres – ein Klick signalisiert die richtige Position.Überprüfen: Wackeln Sie kurz, um sicherzustellen, dass die Verschraubung im nächsten Wellental sitzt.Handfest zudrehen: Nur handfest anziehen.Nachziehen: Ziehen Sie anschließend 1/2 Umdrehung nach.[Hier geht's zum Montagevideo]Anwendungsbereiche der Wellrohr-Verschraubung:SolarkollektorenSolarstationenPumpenWarmwasserspeicherAusdehnungsgefäßeHeizungFernwärmeSetzen Sie auf Effizienz und Qualität mit der DN20 Wellrohr-Verschraubung – die optimale Lösung für Ihre Solaranlage!Technische DatenDimensionDN20AusführungGrößeInnengewinde3/4", 1"Außengewinde3/4", 1"Klemmring18mm, 22mmStutzen22mmKupplungDN20MaterialMessing (CW617N)Temperaturbeständig bis min. 220°CArbeitsdruck10 bar

PT1000 Kabel-Temperaturfühler bis 200 °C - 2,0 m bis 20 m Länge Der ideale Temperaturfühler für die universelle und kostengünstige Temperaturerfassung bis 200 °C.Ein Kabel-Temperaturfühler (KBTF) dient zur Messung der Temperatur in gasförmigen Medien oder in Verbindung mit einer Tauchhülse auch zur Messung in flüssigen Medien. Anwendungsgebiete: - Messung an Heizungen, Heizungsregelung- Klima- und Lüftungsanlagen- Ideal für Solaranlagen- Pufferfühler, Speicherfühler, Tauchfühler oder Vorlauffühler Technische Daten: Sensor: Wärmequellensensor PT1000 Klasse B nach DIN EN 60751Temperaturbereich Leitung: bis 110 °C Temperaturbereich Sensor: bis 200 °C Leitung: Silikon-Leitung - Länge nach AuswahlSchutzhülse: Edelstahl Ø 6 mmMade in Germany

SOREL Solarsteuerung Solarregler Temperaturdifferenzsteuerung STDC V3 (inkl. 2 x PT1000 Fühler)Der Temperatur Differenz Controller STDC ermöglicht Ihnen eine effiziente Nutzung und Funktionskontrolle Ihrer Solar- oder Heizanlage. Die Solarsteuerung überzeugt vor allem durch Ihre Funktionalität und einfache, selbsterklärende Bedienerführung. Die einzelnen Eingabetasten sind bei jedem Eingabeschritt sinnvollen Funktionen zugeordnet und erklärt. Im Reglermenü stehen Ihnen neben Schlagwörtern bei den Messwerten und Einstellungen auch Hilfetexte oder übersichtliche Grafiken zur Verfügung. Der STDC V3 ist als Temperatur- Differenzregler für verschiedene Anlagevarianten einsetzbar.Vorteile:Darstellung von Grafiken und Texten in beleuchteten (energiesparenden) LED Display (128x64 dots)Einfache Abfrage der aktuellen MesswerteAuswertung und Überwachung der Anlage u.a. über GrafikstatistikUmfangreiche Einstellmenüs mit ErklärungenMenüsperre gegen unbeabsichtiges Verstekken aktivierbarRücksetzen auf zuvor gewählte Werte oder WerkseinstellungenFür Standard- und hocheffiziente Umwälzpumpen mit PWM Signal3 Sensoreingänge für PT1000 TemperaturfühlerMenü in 18 Sprachen (DE, EN, FR, ES, IT, PT, PL, CZ, DK, GR, HR, HU, NL, RU SE, FI, TR, BG)9 vordefinierte AnwendungenLieferumfang:SolarsteuerungBefestigungsmaterialErsatzsicherungMontage- und Bedienungsanleitung1 x PT1000 Fühler - 1,5 Meter1 x PT1000 Fühler - 2,5 MeterTechnische Daten: STDC Fühlereingänge Pt1000 3 Relaisausgänge 230VAC 1 Relaisausgang potentialfrei ✕ Ausgänge 0..10V oder PWM-Signal zur Drehzahlregelung von Hocheffizienzpumpen 1 Anzahl der vordefinierten Anwendungen 9 Erweiterung der vordefinierten Anwendungen durch frei wählbare Zusatzfunktionen ✕ LEDs Rot/Grün zur Anzeige des Status ✕ Statistiken und Grafikauswertungen aus Datenspeicher ✓ Wärmezählung über Direktsensor (VFS bzw. VVX) ✕ Druckmessung über Grundfos Direktsensor (RPS) ✕ Batteriegepufferte Echtzeituhr RTC ✓ Uhrzeit- und temperaturgesteuerte Thermostatfunktion ✓ Antilegionellenfunktion über Solar ✓ Antilegionellenfunktion durch Zusatzheizung ✓ Kühlfunktion ✕ Inbetriebnahmeassistent ✓ Anlagenschutz ✓ Kollektorschutz ✓ Speicherschutz (KS-Tmax) ✓ Frostschutz ✓ Rückkühlung ✓ Startlogik für Vakuumröhrenkollektoren ✓ Steuerprogramm für selbstentleerende Systeme (Drain-Back) ✓ Funktionskontrolle und Fehlerspeicher mit Datum und Uhrzeit ✓ Menüblocker ✓ Netzteil für universellen Spannungsbereich (100 … 240VAC) und reduzierten Standby-Verbrauch ✕ CAN Bus Anschluss für SOREL Connect ✕ Data-Logging auf microSD Karte ✕ Ethernetanschluss ✕ Abmessungen Höhe x Breite x Tiefe in mm 115 x 86 x 45 Gehäusefarbe RAL 9003 Schutzart IP40 Befestigungsmaterial, Ersatzsicherung und Anleitung ✓

Solarsteuerung RESOL DeltaSol BX - Komplettpaket Die Solarsteuerung DeltaSol BX verfügt über 4 Relaisausgänge sowie 2 PWM-Ausgänge für die Drehzahlregelung energiesparender Hocheffizienzpumpen. Zusätzlich ist der Regler mit 5 Pt 1000 Sensoreingängen, 2 analogen Grundfos Sensoreingängen, einem Impulseingang und einem zusätzlichen L`Ausgang für Stellglieder ausgestattet.Der integrierte SD-Kateneinschub ermöglicht eine einfache Datenaufzeichnung mittels SD-Karte und eine problemlose Übertragung der geloggten Anlagedaten auf einen PC. Das extragroße Display sorgt für eine verständliche Visualisierung der Anlagenzustände.Vordefinierte Funktionen vereinfachen die Anlagenparametrisierung, funktionale Ergänzungen wie z.B. die Drainback-Option erweitern die Anwendungsmöglichkeiten. Im Komplettpaket enthalten sind zusätzlich 4 Pt 1000 Temperatursensoren. Vorteile der Solarsteuerung RESOL DeltaSol BX - Komplettpaket • Extragroßes Display• 4 Relaisausgänge und 5 Eingänge für Pt 1000 Temperatursensoren• Auch für Grundfos Direct Sensors geeignet• 26 Grundsysteme zur Auswahl• Drehzahlgeregelte Ansteuerung von Hocheffizienzpumpen• Datenaufzeichnung auf SD-Karte• Drainback-Option• Resol VBus• Energieeffizientes Schaltnetzteil• Inkl. 5 PT 1000 Temperatursensoren Funktionen der Solarsteuerung RESOL DeltaSol BX - Komplettpaket Max. Anzahl Kollektorfeld: 2Max. Anzahl Speicher: 2Display: Systemmonitor (beleuchtet)Sensoreingänge (Temperatur): 5Relaisausgänge gesamt: 4 (davon 3 drehzahlgeregeltes Halbleiterrelais)Impulseingang (V40): 1WMZ mit Flowmeter: jaWMZ mit V40: jaT Regelung: jaThermostatfunktion: jaDrehzahlregelung: jaFrostschutzfunktion: jaKollektorkühlfunktion: jaKollektorminimalbegrenzung: jaKollektornotabschaltung: jaRöhrenkollektorfunktion: jaRückkühlfunktion: jaSpeicherschichtladung: jaVorranglogik/Paralleladung/Pendelladung: jaVBus: ja Technische Daten der Solarsteuerung RESOL DeltaSol BX Gehäuse: Kunststoff, PC-ABS und PMMASchutzart: IP 20 (DIN EN 60529)Schutzklasse: IIUmgebungstemperatur: 0 - 40° CAbmessung: 198 x 170 x 43 mmEinbau: Wandmontage, Schalttafel-Einbau möglichAnzeige: System-Monitor zur Anlagenvisualisierung, 16-Segment-Anzeige, 7 Segment-Anzeige, 8 Symbole für Systemstatus und Betriebskontroll-LEDBedienung: 7 Drucktasten in GehäusefrontFunktionen: Temperaturdifferenzregler mit optional zuschaltbaren Anlagenfunktionen. Funktionskontrolle gemäß BAFA-Richtlinie, Betriebsstundenzähler, Röhrenkollektorfunktion, Thermostatfunktion, Wärmemengenbilanzierung, DrehzahlregelungEingänge: 5 Temperatursensoren Pt1000, SD-Karteneinschub, 2 Grundfos Direct Sensors, 1 Impulseingang V40Ausgänge: 3 Halbleiterrelais, 1 elektromechanisches Relais und 2 PWM AusgängeBus: Resol VBusVersorgung: 100 - 240 V, 50 - 60 HzStandby-Leistungsaufnahme: 1,0 WSchaltleistung: 1 (1) A 100-240 V (Halbleiterrelais)

Resol Pumpensignalwandler PSW Premium Der Pumpensignalwandler PSW Premium erlaubt den Anschluss drehzahlgeregelter Hocheffizienzpumpen mit PWM- oder 0-10-V-Steuereingang an Regler ohne entsprechenden Ausgang. Er dient dazu, bei einem Pumpenwechsel ohne Regleraustausch die drehzahlgeregelte Ansteuerung der Pumpe zu gewährleisten. Der PSW Premium gleicht im Funktionsumfang dem PSW Basic, ist aber zusätzlich mit einem Relaisausgang für die Spannungsversorgung der Pumpe ausgestattet. Darüber hinaus verfügt er über eine Nachlauffunktion, um die Schalthäufigkeit der Hocheffizienzpumpe zu reduzieren.   Vorteile des Resol Pumpensignalwandler PSW Premium Für Solar- und Heizungspumpen Ausgangssignal PWM oder 0-10 V Invertierung des Ausgangssignals möglich Spannungsversorgung der Pumpe integriert Nachlaufzeit Anzeige Pumpenstatus   Technische Daten Eingänge: Pulspakete, Phasenanschnitt, Phasenabschnitt Ausgänge: 1 Halbleiterrelais, 1 PWM, 1 0-10 V Versorgung: 220 … 240 V~ (50 Hz) Anschlussart: Y Leistungsaufnahme: max. 1,7 VA Wirkungsweise: 1.Y Bemessungsstoßspannung: 2,5 kV Funktionen: Signalwandler, Umwandlung eines drehzahlgeregelten 230-V-Ausgangssignals in ein PWM- oder 0-10-V-Signal Gehäuse: Kunststoff Montage: Wandmontage Schutzart: IP 20 / DIN EN 60529 Schutzklasse: II Umgebungstemperatur: 0 … 40 °C Verschmutzungsgrad: 2 Maße: Ø 130 mm

DN16 Wellrohr-Verschraubung Schnellverschraubung SolarleitungDie DN16 Wellrohr-Verschraubung ist eine hochentwickelte Schnellkupplung für Solarleitungen, die speziell für den Einsatz in Solaranlagen konzipiert wurde. Sie ermöglicht eine unkomplizierte Installation und Wartung von Solarleitungen, ohne dass spezielle Werkzeuge oder Fachkenntnisse erforderlich sind.Mit ihrer robusten, langlebigen und korrosionsbeständigen Bauweise ist diese Verschraubung ideal für die anspruchsvollen Bedingungen in Solaranlagen geeignet. Die Verwendung von Schnellkupplungen verkürzt die Installationszeit, reduziert den Wartungsaufwand und erhöht die Flexibilität bei der Planung Ihrer Solaranlage.Vorteile unserer Wellrohr-Verschraubungen:Made in Germany: Höchste Qualitätsstandards.Intelligente Rohrführung: Gewährleistet einen optimalen Dichtsitz.Geprüft und zertifiziert: Anerkennung durch das SPF - Institut für Solartechnik, Schweiz.Komplett vormontiert: Lieferung als ein Teil, kein Zusammenbau vor Ort erforderlich.Ständige Dichtigkeit: Garantiert störungsfreie Installation selbst unter schwierigen Bedingungen.Wartungsfrei und ausfallsicher: Keine Dichtungen, die porös oder beschädigt werden können.Poka Yoke Design: Vermeidung unbeabsichtigter Montagefehler durch intelligente Konstruktion.Technischer AufbauDer Verbinder besteht aus nur drei Komponenten, was eine schnelle und einfache Montage ermöglicht. Der Klemmring sitzt fest in der Druckmutter, wodurch der Verlust von Einzelteilen ausgeschlossen ist. Diese baustellengerechte Lieferung als ein Teil sorgt für eine unkomplizierte Installation vor Ort.Material und AbdichtungHergestellt aus hochwertigem Messingmaterial, erfüllt der Verbinder alle gesetzlichen Vorgaben und bietet besondere Langlebigkeit. Die metallische Abdichtung garantiert ein ausfallsicheres, wartungsfreies System, da keine Dichtungen vorhanden sind, die die Funktion beeinträchtigen könnten.Montageanleitung der Wellrohr-VerschraubungVerschraubung nicht auseinandernehmen: Lassen Sie den Ring (Seite des Wellrohres) unverändert.Wellrohr schneiden: Am besten mit einem Rohrschneider.Entgraten: Stellen Sie sicher, dass das Wellrohr entgratet ist.Verschraubung anbringen: Schieben Sie die Verschraubung über einen Hügel des Wellrohres – ein Klick signalisiert die richtige Position.Überprüfen: Wackeln Sie kurz, um sicherzustellen, dass die Verschraubung im nächsten Wellental sitzt.Handfest zudrehen: Nur handfest anziehen.Nachziehen: Ziehen Sie anschließend 1/2 Umdrehung nach.[Hier geht's zum Montagevideo]Anwendungsbereiche der Wellrohr-Verschraubung:SolarkollektorenSolarstationenPumpenWarmwasserspeicherAusdehnungsgefäßeHeizungFernwärmeSetzen Sie auf Effizienz und Qualität mit der DN16 Wellrohr-Verschraubung – die optimale Lösung für Ihre Solaranlage!Technische DatenDimensionDN16AusführungGrößeInnengewinde1/2", 3/4", 1"Außengewinde1/2", 3/4", 1"Klemmring15mm, 18mm, 22mmStutzen22mmKupplungDN16MaterialMessing (CW617N)Temperaturbeständig bis min. 220°CArbeitsdruck10 bar

DN25 Wellrohr-Verschraubung Schnellverschraubung SolarleitungDie DN25 Wellrohr-Verschraubung ist eine hochentwickelte Schnellkupplung für Solarleitungen, die speziell für den Einsatz in Solaranlagen konzipiert wurde. Sie ermöglicht eine unkomplizierte Installation und Wartung von Solarleitungen, ohne dass spezielle Werkzeuge oder Fachkenntnisse erforderlich sind.Mit ihrer robusten, langlebigen und korrosionsbeständigen Bauweise ist diese Verschraubung ideal für die anspruchsvollen Bedingungen in Solaranlagen geeignet. Die Verwendung von Schnellkupplungen verkürzt die Installationszeit, reduziert den Wartungsaufwand und erhöht die Flexibilität bei der Planung Ihrer Solaranlage.Vorteile unserer Wellrohr-Verschraubungen:Made in Germany: Höchste Qualitätsstandards.Intelligente Rohrführung: Gewährleistet einen optimalen Dichtsitz.Geprüft und zertifiziert: Anerkennung durch das SPF - Institut für Solartechnik, Schweiz.Komplett vormontiert: Lieferung als ein Teil, kein Zusammenbau vor Ort erforderlich.Ständige Dichtigkeit: Garantiert störungsfreie Installation selbst unter schwierigen Bedingungen.Wartungsfrei und ausfallsicher: Keine Dichtungen, die porös oder beschädigt werden können.Poka Yoke Design: Vermeidung unbeabsichtigter Montagefehler durch intelligente Konstruktion.Technischer AufbauDer Verbinder besteht aus nur drei Komponenten, was eine schnelle und einfache Montage ermöglicht. Der Klemmring sitzt fest in der Druckmutter, wodurch der Verlust von Einzelteilen ausgeschlossen ist. Diese baustellengerechte Lieferung als ein Teil sorgt für eine unkomplizierte Installation vor Ort.Material und AbdichtungHergestellt aus hochwertigem Messingmaterial, erfüllt der Verbinder alle gesetzlichen Vorgaben und bietet besondere Langlebigkeit. Die metallische Abdichtung garantiert ein ausfallsicheres, wartungsfreies System, da keine Dichtungen vorhanden sind, die die Funktion beeinträchtigen könnten.Montageanleitung der Wellrohr-VerschraubungVerschraubung nicht auseinandernehmen: Lassen Sie den Ring (Seite des Wellrohres) unverändert.Wellrohr schneiden: Am besten mit einem Rohrschneider.Entgraten: Stellen Sie sicher, dass das Wellrohr entgratet ist.Verschraubung anbringen: Schieben Sie die Verschraubung über einen Hügel des Wellrohres – ein Klick signalisiert die richtige Position.Überprüfen: Wackeln Sie kurz, um sicherzustellen, dass die Verschraubung im nächsten Wellental sitzt.Handfest zudrehen: Nur handfest anziehen.Nachziehen: Ziehen Sie anschließend 1/2 Umdrehung nach.[Hier geht's zum Montagevideo]Anwendungsbereiche der Wellrohr-Verschraubung:SolarkollektorenSolarstationenPumpenWarmwasserspeicherAusdehnungsgefäßeHeizungFernwärmeSetzen Sie auf Effizienz und Qualität mit der DN25 Wellrohr-Verschraubung – die optimale Lösung für Ihre Solaranlage!Technische DatenDimensionDN25AusführungGrößeInnengewinde1"Außengewinde1"Klemmring18mm, 22mmKupplungDN25MaterialMessing (CW617N)Temperaturbeständig bis min. 220°CArbeitsdruck10 bar

Anschlussrohr für Ausdehnungsgefäße DN16 Anschlussrohr für unsere Varem Ausdehnungsgefäße. Das Anschlussrohr besteht aus einem DN16 Edelstahlwellrohr inklusive Isolierung und 2 Anschlussverschraubungen.Das Anschlussrohr für Ausdehnungsgefäße DN16 empfehlen wir z.B. für unsere Varem Ausdehnungsgefäße. Technische Daten: DN16 Edelstahlwellrohr inkl. Isolierung 2 Anschlussverschraubungen 2 Dichtungen Länge 80 cm --> 3/4" (DN20) Innengewinde --> Für ADG 18 - 40 Liter Länge 120 cm --> 3/4" (DN20) Innengewinde --> Für ADG 150 Liter Länge 180 cm --> 3/4" (DN20) Innengewinde --> Für ADG 60 - 100 Liter

SOREL Solarsteuerung Solarregler Temperaturdifferenzsteuerung MTDC V5 (inkl. 4 x PT1000 Fühler)Der Temperatur Differenz Controller MTDC ermöglicht Ihnen eine effiziente Nutzung und Funktionskontrolle Ihrer Solar- oder Heizanlage. Die Solarsteuerung überzeugt vor allem durch Ihre Funktionalität und einfache, selbsterklärende Bedienerführung. Die einzelnen Eingabetasten sind bei jedem Eingabeschritt sinnvollen Funktionen zugeordnet und erklärt. Im Reglermenü stehen Ihnen neben Schlagwörtern bei den Messwerten und Einstellungen auch Hilfetexte oder übersichtliche Grafiken zur Verfügung. Der MTDC V5 ist als Temperatur- Differenzregler für verschiedene Anlagevarianten einsetzbar.Vorteile: Darstellung von Grafiken und Texten in beleuchteten (energiesparenden) LED Display (128x64 dots)Einfache Abfrage der aktuellen MesswerteAuswertung und Überwachung der Anlage u.a. über GrafikstatistikUmfangreiche Einstellmenüs mit ErklärungenMenüsperre gegen unbeabsichtiges Verstekken aktivierbarRücksetzen auf zuvor gewählte Werte oder WerkseinstellungenFür Standard- und hocheffiziente Umwälzpumpen mit PWM Signal4 Sensoreingänge für PT1000 TemperaturfühlerMenü in 18 Sprachen (DE, EN, FR, ES, IT, PT, PL, CZ, DK, GR, HR, HU, NL, RU SE, FI, TR, BG)25 vordefinierte AnwendungenLieferumfang: SolarsteuerungBefestigungsmaterialErsatzsicherungMontage- und Bedienungsanleitung2 x PT1000 Fühler - 1,5 Meter2 x PT1000 Fühler - 2,5 MeterTechnische Daten:  MTDC Fühlereingänge Pt1000 4 Relaisausgänge 230VAC 2 Relaisausgang potentialfrei ✕ Ausgänge 0..10V oder PWM-Signal zur Drehzahlregelung von Hocheffizienzpumpen 1 Anzahl der vordefinierten Anwendungen 25+ Erweiterung der vordefinierten Anwendungen durch frei wählbare Zusatzfunktionen ✓ LEDs Rot/Grün zur Anzeige des Status ✓ Statistiken und Grafikauswertungen aus Datenspeicher ✓ Wärmezählung über Direktsensor (VFS bzw. VVX) ✕ Druckmessung über Grundfos Direktsensor (RPS) ✕ Batteriegepufferte Echtzeituhr RTC ✓ Uhrzeit- und temperaturgesteuerte Thermostatfunktion ✓ Antilegionellenfunktion über Solar ✓ Antilegionellenfunktion durch Zusatzheizung ✓ Kühlfunktion ✓ Inbetriebnahmeassistent ✓ Anlagenschutz ✓ Kollektorschutz ✓ Speicherschutz (KS-Tmax) ✓ Frostschutz ✓ Rückkühlung ✓ Startlogik für Vakuumröhrenkollektoren ✓ Steuerprogramm für selbstentleerende Systeme (Drain-Back) ✓ Funktionskontrolle und Fehlerspeicher mit Datum und Uhrzeit ✓ Menüblocker ✓ Netzteil für universellen Spannungsbereich (100 … 240VAC) und reduzierten Standby-Verbrauch ✓ CAN Bus Anschluss für SOREL Connect ✓ Data-Logging auf microSD Karte via Datalogger Ethernetanschluss via Datalogger Abmessungen Höhe x Breite x Tiefe in mm 163 x 110 x 51 Gehäusefarbe RAL 9003 Schutzart IP40 Befestigungsmaterial, Ersatzsicherung und Anleitung ✓
