Zilmet Solar Plus 12L - 200L Ausdehnungsgefäß Druckausgleichsgefäß Druckausdehnungsgefäß

Größe Ausdehnungsgefäß: 12 Liter

Produktinformationen "Zilmet Solar Plus 12L - 200L Ausdehnungsgefäß Druckausgleichsgefäß Druckausdehnungsgefäß"

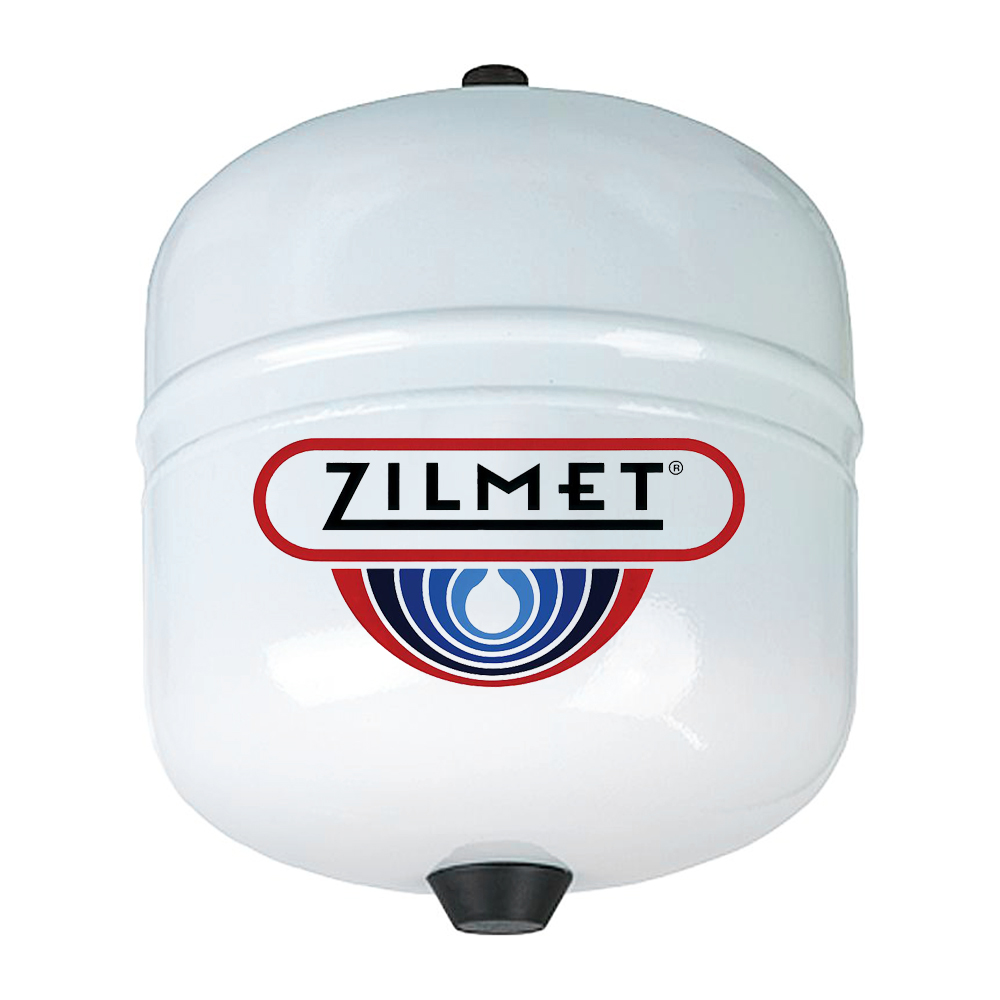

12 Liter bis 200 Liter Zilmet Solar-Ausdehnungsgefäß

Zuverlässige Sicherheit für Ihre professionelle Solaranlage.

Das Zilmet Solar-Membran-Druckausdehnungsgefäß ist eine essenzielle Sicherheitseinrichtung für solarthermische Systeme.
Es wurde speziell entwickelt, um Druckschwankungen auszugleichen, die durch erhebliche Temperaturschwankungen des Wärmeträgermediums entstehen.

Die robuste Membran hält Temperaturen von bis zu 120 °C stand und nimmt das expandierte Medium zuverlässig auf, wodurch gefährlicher Überdruck verhindert wird. So schützt es wichtige Komponenten wie Kollektoren, Leitungen und andere Systemteile vor Schäden.

Das Gefäß besteht aus robusten, hitzebeständigen Materialien und ist so konzipiert, dass es den hohen thermischen und druck bedingten Belastungen in Solaranlagen zuverlässig standhält. Die flexible Membran trennt das Wärmeträgermedium von der Gasfüllung im Gefäß, was eine gleichmäßige Druckregulierung gewährleistet und den sicheren Betrieb Ihrer Solaranlage sicherstellt.

Produktmerkmale und Vorteile:

  • Für Solaranlagen geeignet: Entwickelt für hohe thermische Belastungen und effiziente Druckregulierung.
  • Beständig gegenüber glykolhaltigen Solarflüssigkeiten: Sicherer Betrieb auch bei Solarflüssigkeiten mit Frostschutz.
  • Robuste Konstruktion: Innenbeschichtung und komplett geschweißte Bauweise.
  • Einfache Installation: Kein Spezialwerkzeug erforderlich.
  • Werkseitig voreingestellter Druck: 2,5 bar, anpassbar auf Anlagendruck.
  • Hohe Belastbarkeit: Maximaler Betriebsdruck 10 bar.
  • Temperaturbeständigkeit: Geeignet für Temperaturen bis 120 °C; maximale Dauertemperatur der Membran 110 °C.
  • Flanschdesign ohne Wasser-Stahl-Kontakt: Verhindert Korrosion und sorgt für eine lange Lebensdauer.
  • Normgerechte Sicherheit: Entspricht der Druckgeräterichtlinie 2014/68/EU sowie den Normen DIN EN 13831, DIN EN 12976 und ENV 12977 (DIN 4757).

Technische Hinweise*:

Einbauempfehlung:

12 Liter bis 25 Liter:

  • Installieren Sie das Gefäß mit dem Flansch nach oben
  • Verwenden Sie eine geeignete Wandhalterung; die Aufhängung am Flansch ist nicht zulässig.

35 Liter bis 200 Liter:

  • Installieren Sie das Gefäß stehend.

Vordruck anpassen:

  • Stellen Sie den Vordruck passend zum spezifischen Anlagendruck ein (nicht unter 1 bar).
  • Der Vordruck sollte mindestens einmal jährlich überprüft werden.

Einsatzbereich:

  • Das Gefäß ist ausschließlich für den Innenbereich geeignet.
  • Verwenden Sie nur sauberes Wasser; installieren Sie bei Bedarf einen Filter.
  • Wichtiger Hinweis: Dieses Solar-Ausdehnungsgefäß ist nicht für den Einsatz als Hauswasserwerk an Brunnen oder Zisternen geeignet. Passende Ausdehnungsgefäße für Hauswasserwerke finden Sie ebenfalls in unserem Sortiment.

Technische Daten:

Material Ausdehnungsgefäß:
Epoxidbeschichteter Stahl
Material Flansch:
Eisen verzinkt
Material Membran:
EPDM, nicht austauschbar
Vordruck:
2,5 bar
Maximaler Druck:
10 bar
Temperaturbereich:
-10 °C bis 120 °C
Farbe:
Weiß (200 Liter in rot)

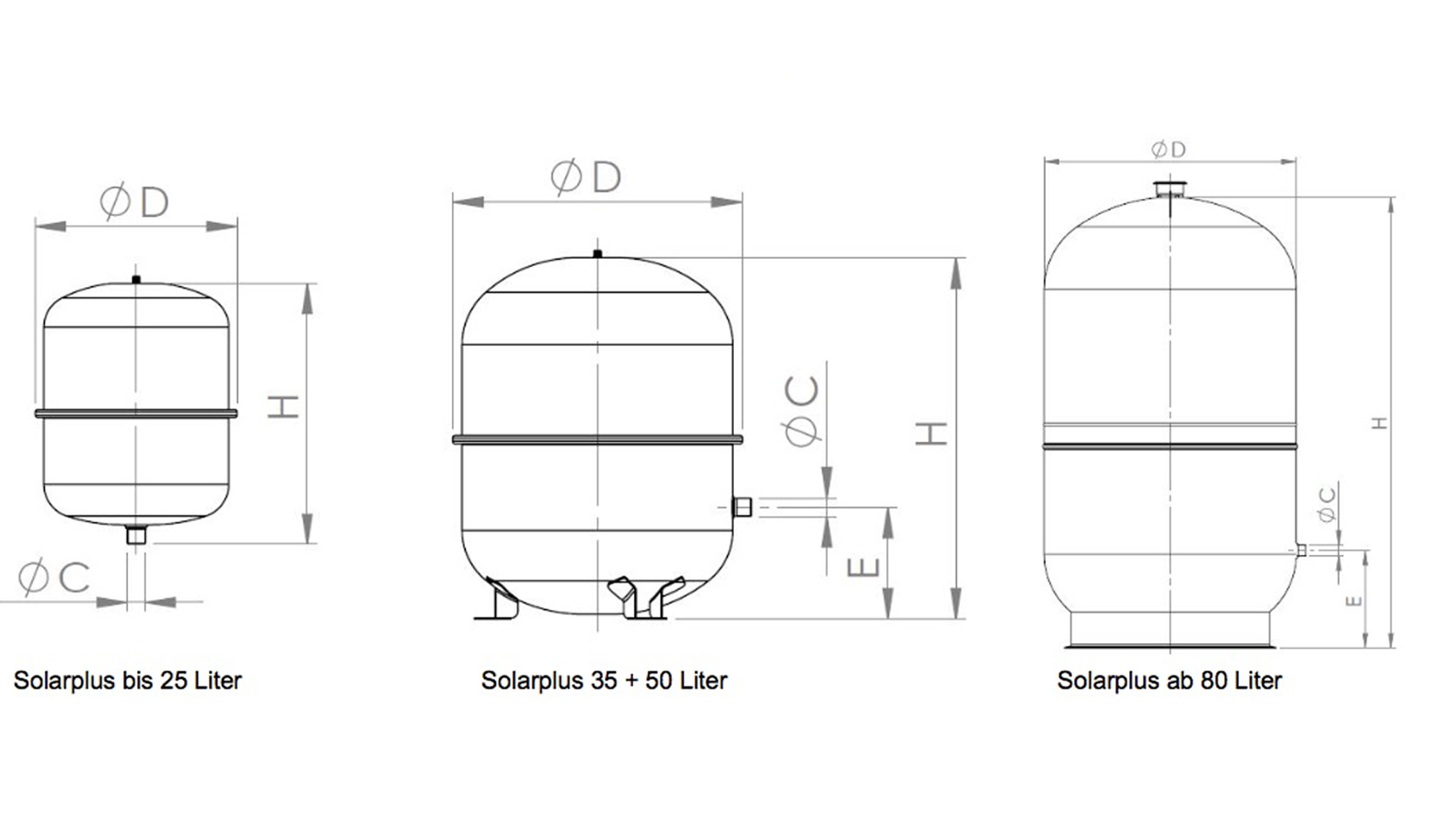

Anschluss:
Durchmesser (D):
Höhe (H):
Höhe Flansch (E):
Füße:
12 Liter:
3/4" AG
270 mm
296 mm
-
Nein
18 Liter:
3/4" AG
270 mm
350 mm
-
Nein
25 Liter:
3/4" AG
300 mm
392 mm
-
Nein
35 Liter:
3/4" AG
380 mm
400 mm
125 mm
Ja
50 Liter:
3/4" AG
380 mm
537 mm
153 mm
Ja
80 Liter:
1" AG
450 mm
608 mm
150 mm
Standring
105 Liter:
1" AG
500 mm
665 mm
165 mm
Standring
150 Liter:
1" AG
500 mm
897 mm
216 mm
Standring
200 Liter*:
1" AG
630 mm
812 mm
225 mm
Standring


*Information zu Versand: Aufgrund der Größe und des Gewichtes wird das 200 Liter Ausdehnungsgefäß per Spedition verschickt.

*Das Einhalten dieser Hinweise gewährleistet eine optimale Funktion und die Einhaltung der Garantiebedingungen. Bei Nichtbeachtung der technischen Hinweise erlischt die Garantie.

Downloads "Zilmet Solar Plus 12L - 200L Ausdehnungsgefäß Druckausgleichsgefäß Druckausdehnungsgefäß"

Zilmet

Die ZILMET Deutschland GmbH..

ist das deutsche Tochterunternehmen der in Italien beheimateten ZILMET Gruppe, einem der größten europäischen Hersteller von Membrandruckausdehnunngsgefäßen und Plattenwärmetauschern.

Das Unternehmen betreut und beliefert seit 25 Jahren vom Standort in Wenden bei Olpe den Fachgroßhandel für Heizungstechnik sowie nahezu alle namhaften Hersteller von Wärmeerzeugern in Deutschland, Österreich und der Schweiz.

Herstellerangaben:

Zilmet Deutschland GmbH
Zum Eichstruck 5
57482 Wenden-Gerlingen

Tel.: +49 2762 92 42 0

Fax: +49 2762 92 42 15

Mail: info@zilmet.de

Hersteller Webseite
Angaben zum Hersteller (Informationspflichten zur GPSR Produktsicherheitsverordnung)
Zilmet Deutschland GmbH
Zum Eichstruck 5
57482 Wenden-Gerlingen

Sicherheitsvorkehrungen:

Es ist verboten, das Expansions- und/oder das Druckgefäß mit einer Flamme anzubohren und/oder zusammenzuschweißen. Das Expansions- und/oder Druckgefäß darf niemals während des Betriebs abmontiert werden. Die maximale Betriebstemperatur und/oder den maximalen zulässigen Druck nicht überschreiten. Es ist verboten, das Expansions- und/oder das Druckgefäß anders als in den Bestimmungen vorgesehen zu verwenden.

Technische Hinweise*:

  • Das Gefäß ist ausschließlich für den Innenbereich geeignet.
  • Stellen Sie den Vordruck passend zum spezifischen Anlagendruck ein (nicht unter 1 bar).
  • Der Vordruck sollte mindestens einmal jährlich überprüft werden.
  • Installieren Sie das Gefäß mit dem Flansch nach oben (12 Liter bis 25 Liter).
  • Verwenden Sie geeignete Wandhalterung; die Aufhängung direkt am Flansch ist nicht zulässig (12 Liter bis 25 Liter).
  • Verwenden Sie nur sauberes Wasser; installieren Sie bei Bedarf einen Filter

*Das Einhalten dieser Hinweise gewährleistet eine optimale Funktion und die Einhaltung der Garantiebedingungen. Bei Nichtbeachtung der technischen Hinweise erlischt die Garantie.

Installations- & Warnhinweise

Warnung: Alle Warnhinweis auf dem Produkt, auf der Verpackung oder in der Bedienungsanleitung sind bei der Montage und beim Gebrauch unbedingt zu beachten! Um Gesundheitsschäden zu vermeiden, richten Sie sich bei der Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung nach den Anweisungen des Herstellers. Wenn angegeben, diese Arbeiten nur von autorisiertem Fachpersonal durchführen lassen!

Bei Fragen rund um Sicherheit, Kompatibilität und Zulassung kontaktieren Sie unseren Kundensupport!
