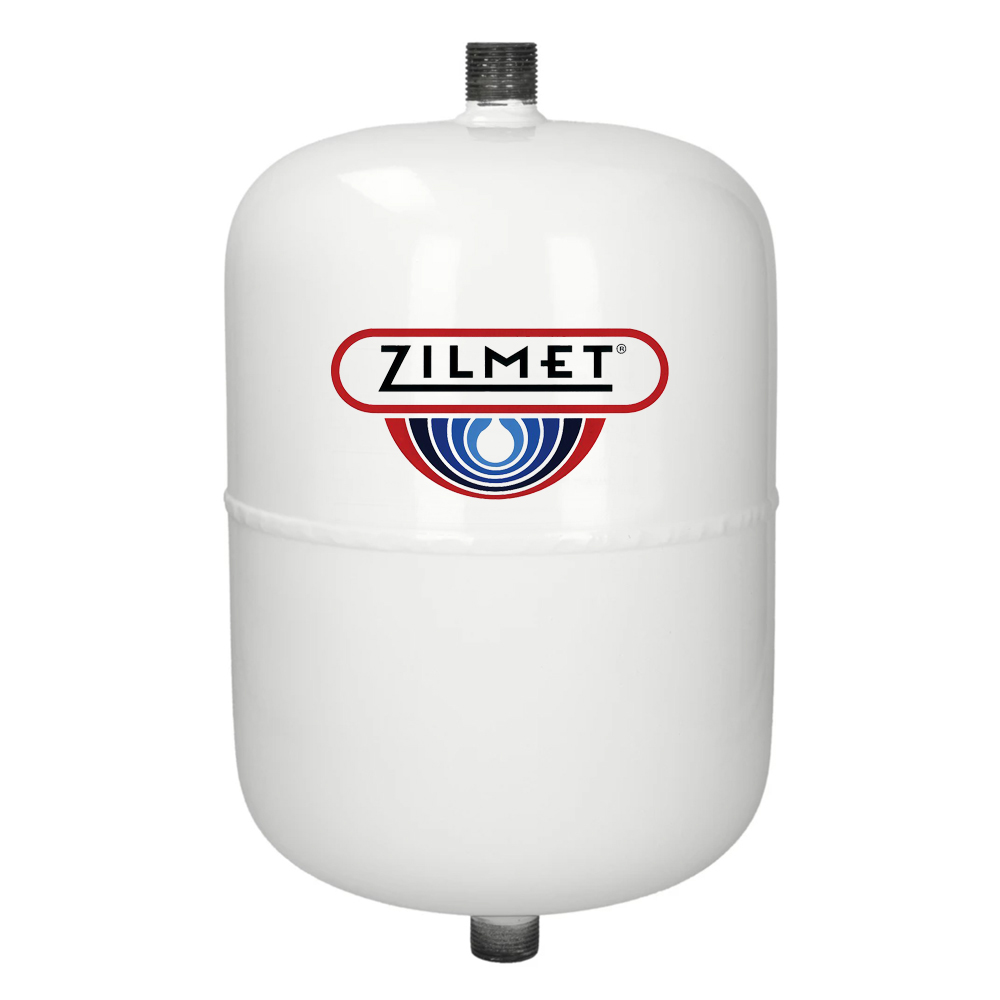

ZILMET Vorschaltgefäß VSG 5 L – 18 L für Solar Ausdehnungsgefäß
45,90 €
Lieferzeit --> DE: 1 - 3 Werktage (EU: + 4 Werktage)
Lagernd: 5 Stück
Weitere Mengen bereits bestellt.
Beschreibung
Produktinformationen "ZILMET Vorschaltgefäß VSG 5 L – 18 L für Solar Ausdehnungsgefäß"
5 Liter bis 18 Liter Zilflex VSG Solar Vorschaltgefäß
Effektiver Schutz für Membran-Ausdehnungsgefäße in Solaranlagen
Nach der VDI Richtlinie 6002 ist der Einsatz von Vorschaltgefäßen erforderlich, "... wenn der Inhalt der Rohrleitungen zwischen Kollektorfeld und Membranausdehnungsgefäß (MAG) weniger als 50 % der Flüssigkeitsaufnahmefähigkeit des korrekt dimensionierten MAG beträgt". Besonders bei Dachheizzentralen mit kurzen Rohrwegen wird diese Anforderung oft nicht erfüllt.
Das ZILMET VSG bietet zuverlässigen Schutz für die Membran des Ausdehnungsgefäßes, indem es Übertemperaturen, die die Membran beschädigen könnten, effektiv absenkt. Durch eine ausreichende Dimensionierung wird die Temperatur der Solarflüssigkeit in der Ausdehnungsleitung deutlich reduziert.
Funktionsweise:
Im ZILMET Solar-Vorschaltgefäß stagniert die Solarflüssigkeit. Bei auftretender Übertemperatur - im Extremfall Dampf - vermischt sich diese mit der kühlen Solarflüssigkeit im Vorschaltgefäß. Das ungedämmte Gefäß sorgt für eine effektive Abkühlung der Solarflüssigkeit, wodurch die Membran im MAG vor Übertemperaturen geschützt bleibt.
Eigenschaften und Vorteile:
- Temperaturschutz: Senkt die Temperatur der Solarflüssigkeit vor dem Membran-Ausdehnungsgefäß.
- Zertifiziert: Entspricht der ENV 12977-1 für Solaranlagen sowie der DIN EN 12828 für Heizungsanlagen.
- Robuste Konstruktion: Druckbehälter gemäß Druckgeräterichtlinie 97/23/EG und DIN EN 13831.
- Hohe Belastbarkeit: Maximaler Betriebsdruck von 10 bar.
- Temperaturbeständigkeit: Geeignet für Anlagentemperaturen bis +120 °C.
Technische Hinweise*:
Einbauempfehlung:
- Installieren Sie das Vorschaltgefäß immer senkrecht.
- Das Vorschaltgefäß immer über dem Ausdehnungsgefäß anbringen.
- Idealerweise das VSG zusätzlich mit einer Wandhalterung sichern.
Einsatzbereich:
- Das Gefäß ist ausschließlich für den Innenbereich geeignet.
Technische Daten:
| Temperaturbereich: | Bis 120 °C |
| Farbe: | Weiß |
| Maximaler Druck: | 10 bar |
| Anschluss: | 2 x 3/4" AG |
| Membran: | Keine |
| Vordruck: | - |
| Füße: | Nein |
| Durchmesser: | Höhe: | Geeignet für MAG Größe: | |
| 5 Liter: | 160 mm | 270 mm | max. 18 Liter |
| 8 Liter: | 200 mm | 275 mm | max. 25 Liter |
| 12 Liter: | 270 mm | 270 mm | max. 35 Liter |
| 18 Liter: | 270 mm | 350 mm | max. 50 Liter |

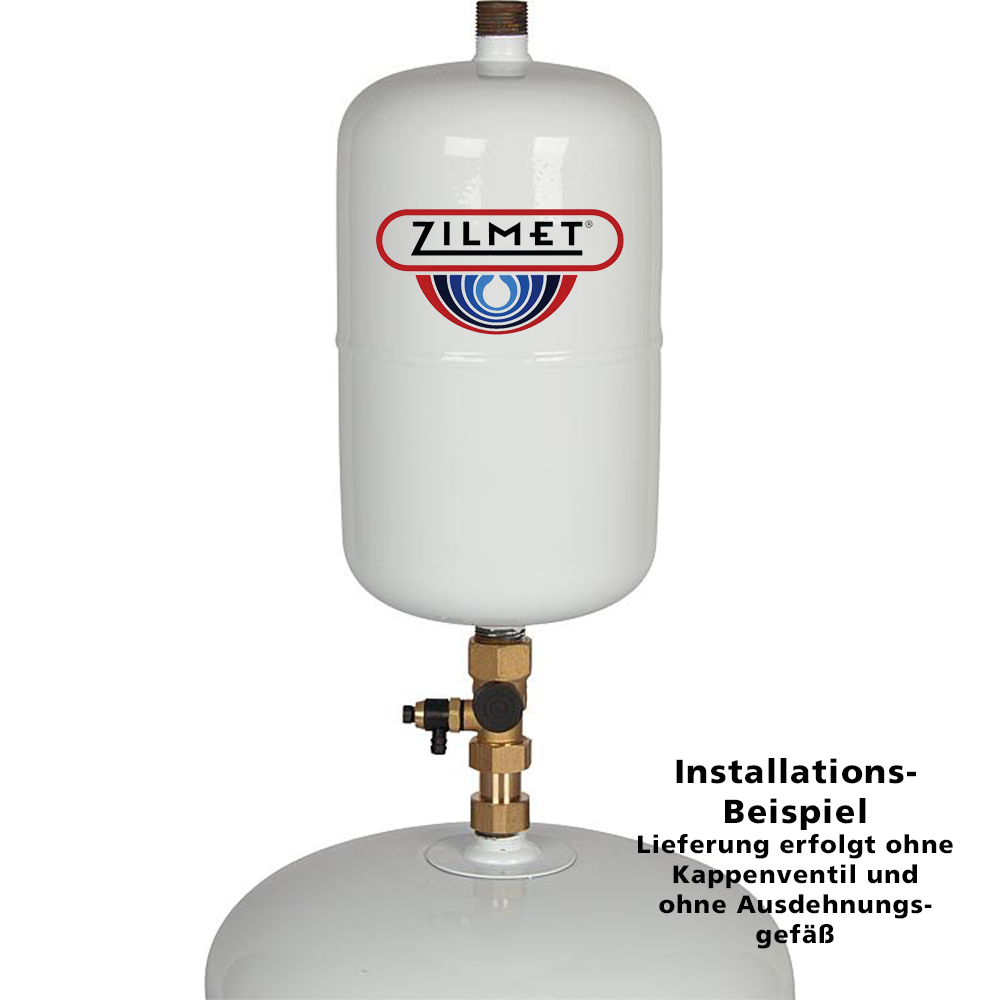

Tipp - Installation mit Kappenventil:
Ein Kappenventil ist gegen unbeabsichtigtes Schließen gesichert. Das Kappenventil sollte beim Einsatz eines Solar-Vorschaltgefäßes zwischen dem Ausdehnungsgefäß und dem Solar-Vorschaltgefäß installiert sein. Durch die Entleerungsmöglichkeit am Kappenventil kann das Ausdehnungsgefäß im Wartungsfall nach Schließen des Kappenventils entleert werden.
*Das Einhalten dieser Hinweise gewährleistet eine optimale Funktion und die Einhaltung der Garantiebedingungen. Bei Nichtbeachtung der technischen Hinweise erlischt die Garantie.
Eigenschaften
| Größe Ausdehnungsgefäß: | 1 - 100 L |
|---|
Sicherheitsvorkehrungen:
Es ist verboten, das Expansions- und/oder das Druckgefäß mit einer Flamme anzubohren und/oder zusammenzuschweißen. Das Expansions- und/oder Druckgefäß darf niemals während des Betriebs abmontiert werden. Die maximale Betriebstemperatur und/oder den maximalen zulässigen Druck nicht überschreiten. Es ist verboten, das Expansions- und/oder das Druckgefäß anders als in den Bestimmungen vorgesehen zu verwenden.
Technische Hinweise*:
- Installieren Sie das Vorschaltgefäß immer senkrecht.
- Das Vorschaltgefäß immer über dem Ausdehnungsgefäß anbringen.
- Idealerweise das VSG zusätzlich mit einer Wandhalterung sichern.
- Das Gefäß ist ausschließlich für den Innenbereich geeignet.
*Das Einhalten dieser Hinweise gewährleistet eine optimale Funktion und die Einhaltung der Garantiebedingungen. Bei Nichtbeachtung der technischen Hinweise erlischt die Garantie.
Installations- & Warnhinweise
Warnung: Alle Warnhinweis auf dem Produkt, auf der Verpackung oder in der Bedienungsanleitung sind bei der Montage und beim Gebrauch unbedingt zu beachten! Um Gesundheitsschäden zu vermeiden, richten Sie sich bei der Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung nach den Anweisungen des Herstellers. Wenn angegeben, diese Arbeiten nur von autorisiertem Fachpersonal durchführen lassen!
Bei Fragen rund um Sicherheit, Kompatibilität und Zulassung kontaktieren Sie unseren Kundensupport!
