Resol V40 Volumenmessteil 1,5 m³ bis 15,0 m³ Durchflussmesser Wasserzähler
114,90 €
% 159,90 € (-28.14% zum UVP des Lieferanten/Importeurs)
Lieferzeit --> DE: 1 - 3 Werktage (EU: + 4 Werktage)
Aktueller Lagerbestand: 1 Stück - Abverkauf
Beschreibung
Produktinformationen "Resol V40 Volumenmessteil 1,5 m³ bis 15,0 m³ Durchflussmesser Wasserzähler"

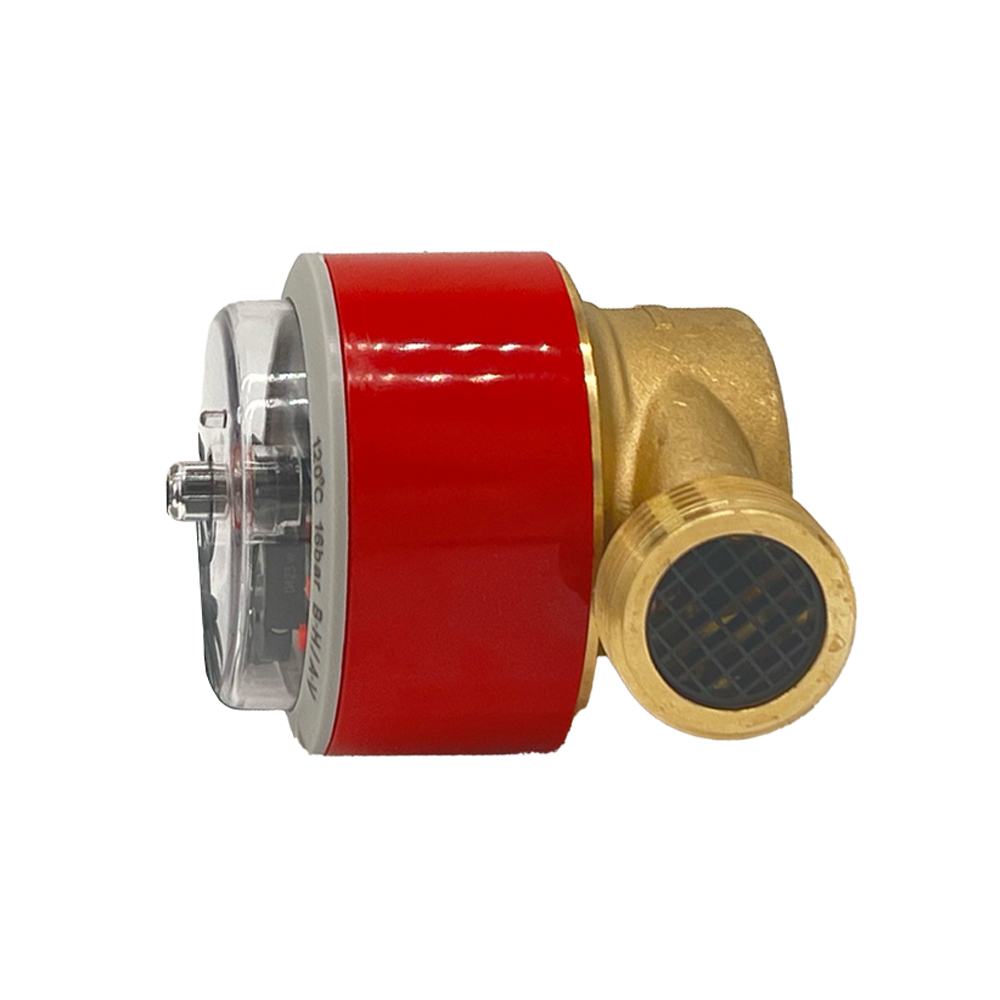

RESOL Volumenmessteil V40 – Präzises Durchflussmessgerät für Wärmemengenzähler
Das RESOL V40 ist ein hochwertiges Messgerät mit Kontaktgeber zur genauen Erfassung des Durchflusses von Wasser oder Wasser-Glykol-Gemischen. Es wird in Verbindung mit RESOL-Wärmemengenzählern eingesetzt und ermöglicht eine präzise Berechnung der genutzten Wärmemenge.
Funktionsweise:
Beim Durchströmen eines definierten Flüssigkeitsvolumens gibt das V40 einen Impuls an den angeschlossenen Wärmemengenzähler weiter. In Kombination mit der gemessenen Temperaturdifferenz sowie weiteren Parametern wie Glykolart, Dichte und Wärmekapazität berechnet der Wärmemengenzähler die entnommene Wärmemenge.
Ausführungen und Einbauhinweise:
- Ausführung 1 (Einstrahlflügelrad für DN20) ist für den waagrechten und senkrechten Einbau geeignet.
- Ausführung 2 (Mehrstrahlflügelrad für DN25, DN40, DN50) ist ausschließlich für den waagrechten Einbau vorgesehen.
Lieferumfang:
- RESOL V40 Durchflussmessgerät
- Anschlussverschraubung für eine einfache und sichere Montage
Das RESOL V40 überzeugt durch seine hohe Präzision und zuverlässige Leistung in Heiz- und Energiemanagementsystemen. Es eignet sich ideal für den Einsatz in Gebäudetechnik, Industrie und erneuerbaren Energiesystemen.
Unterschied Ausführung 1 & 2

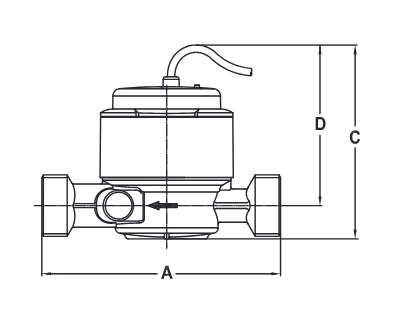

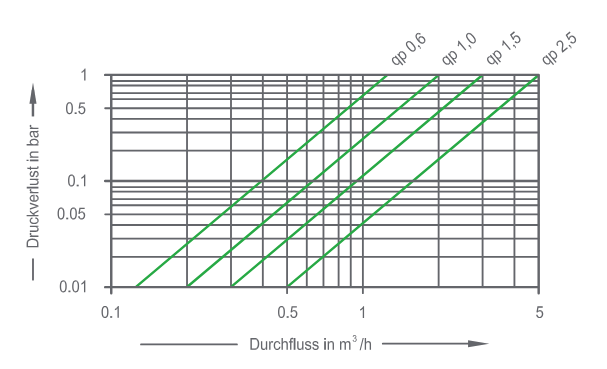

Ausführung 1 – Einstrahlflügelrad für DN20
| Parameter | Wert |
|---|---|
| Nenndurchfluss (Qₙ) | 1,5 / 2,5 m³/h |
| Baulänge ohne Verschraubung (A) | 110 mm / 130 mm |
| Baulänge mit Verschraubung | 208 mm / 228 mm |
| Zählerhöhe mit Impulsgeber (C) | 108 mm |
| Zählerhöhe ab Rohrmitte (D) | 90 mm |
| Zählerbreite | 72 mm |
| Gewicht ohne Verschraubung | 0,7 kg |
| Einbaumöglichkeit | waagerecht und senkrecht |

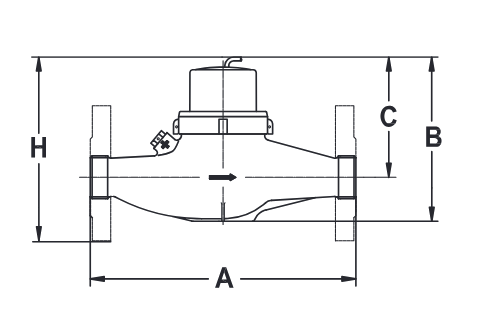

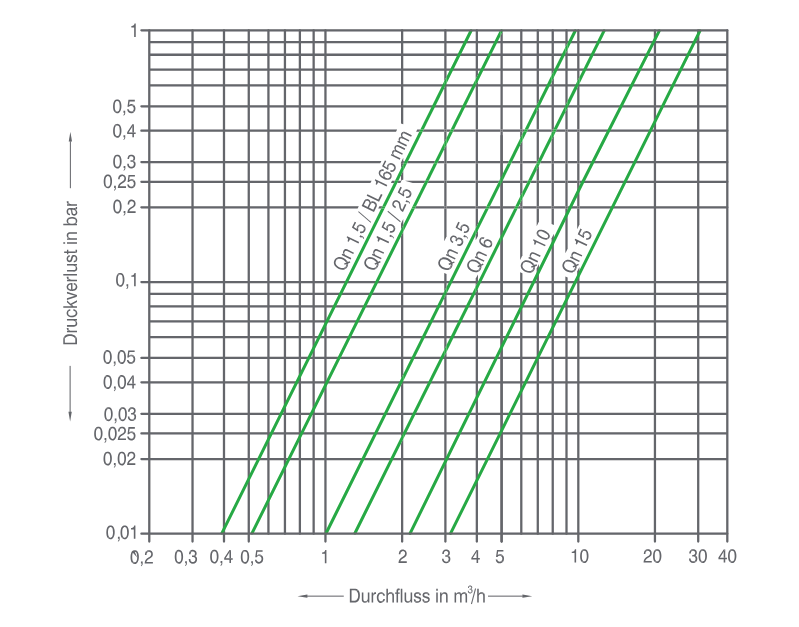

Ausführung 2 – Mehrstrahlflügelrad für DN25, DN40, DN50
| Parameter | DN25 / 3,5 m³/h | DN40 / 6,0 m³/h | DN50 / 10-15 m³/h |
|---|---|---|---|
| Baulänge ohne Verschraubung (A) | 260 mm | 300 mm | 300 mm |
| Höhe total (B) | 143 mm | 169 mm | 183 mm |
| Höhe ab Rohrmitte (C) | 100 mm | 123 mm | 126 mm |
| Höhe mit Flanschen (H) | 152 mm | 192 mm | 204 mm |
| Gewicht mit Verschraubung | 3,2 kg | 6,4 kg | 7,4 kg |
| Gewicht ohne Verschraubung | 2,7 kg | 5,3 kg | 5,8 kg |
| Einbaumöglichkeit | waagerecht | waagerecht | waagerecht |
Technische Daten
| Typ | V40-15 | V40-25 | V40-35 | V40-60 | V40-150 |
|---|---|---|---|---|---|
| Ausführung | 1 | 1 | 2 | 2 | 2 |
| Impulsrate (l/Imp) | 1 | 25 | 25 | 25 | 25 |
| Nennweite (DN) | 20 | 20 | 25 | 25 | 50 |
| Anschlussgewinde am Zähler (G…B ") | 1 | 1 | 1¼ | 1¼ | 2 3/8 |
| Anschlussgewinde der Verschraubung (R… ") | ¾ | ¾ | 1 | 1 | 2 |
| Max. Betriebsdruck (P max, bar) | 16 | 16 | 16 | 16 | 16 |
| Max. Betriebstemperatur (T max, °C) | 120 | 120 | 130 | 130 | 130 |
| Nenndurchfluss (Q n, m³/h) | 1,5 | 2,5 | 3,5 | 6 | 15 |
| Max. Durchfluss (Q max, m³/h) | 3 | 5 | 7 | 12 | 30 |
| Trenngrenze ± 3% (Q t, l/h) | 120 | 200 | 280 | 480 | 1200 |
| Kleinster Durchfluss (horizontal, Q min, l/h) | 30 | 50 | 70 | 120 | 300 |
| Kleinster Durchfluss (vertikal, Q min, l/h) | 60 | 100 | - | - | - |
Installations- & Warnhinweise
Warnung: Alle Warnhinweis auf dem Produkt, auf der Verpackung oder in der Bedienungsanleitung sind bei der Montage und beim Gebrauch unbedingt zu beachten! Um Gesundheitsschäden zu vermeiden, richten Sie sich bei der Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung nach den Anweisungen des Herstellers. Wenn angegeben, diese Arbeiten nur von autorisiertem Fachpersonal durchführen lassen!
Bei Fragen rund um Sicherheit, Kompatibilität und Zulassung kontaktieren Sie unseren Kundensupport!
