Resol Solarzelle CS10

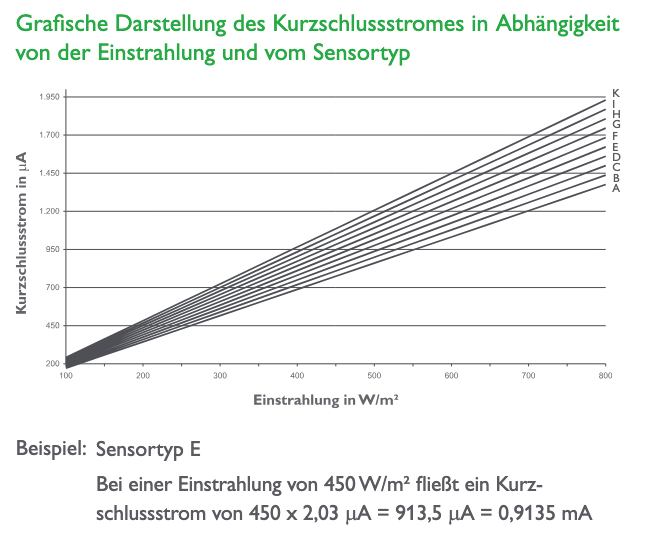

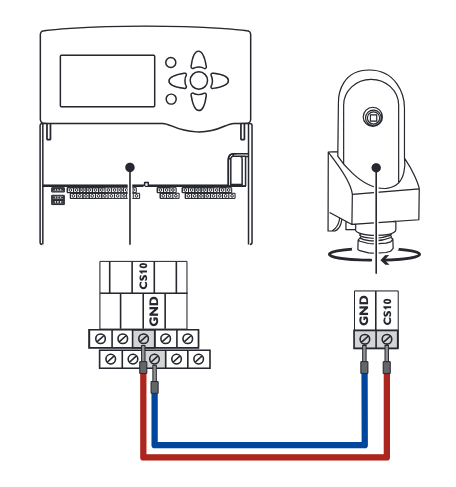

RESOL Volumenmessteil V40 – Präzises Durchflussmessgerät für WärmemengenzählerDas RESOL V40 ist ein hochwertiges Messgerät mit Kontaktgeber zur genauen Erfassung des Durchflusses von Wasser oder Wasser-Glykol-Gemischen. Es wird in Verbindung mit RESOL-Wärmemengenzählern eingesetzt und ermöglicht eine präzise Berechnung der genutzten Wärmemenge.Funktionsweise:Beim Durchströmen eines definierten Flüssigkeitsvolumens gibt das V40 einen Impuls an den angeschlossenen Wärmemengenzähler weiter. In Kombination mit der gemessenen Temperaturdifferenz sowie weiteren Parametern wie Glykolart, Dichte und Wärmekapazität berechnet der Wärmemengenzähler die entnommene Wärmemenge.Ausführungen und Einbauhinweise:Ausführung 1 (Einstrahlflügelrad für DN20) ist für den waagrechten und senkrechten Einbau geeignet.Ausführung 2 (Mehrstrahlflügelrad für DN25, DN40, DN50) ist ausschließlich für den waagrechten Einbau vorgesehen.Lieferumfang:RESOL V40 DurchflussmessgerätAnschlussverschraubung für eine einfache und sichere MontageDas RESOL V40 überzeugt durch seine hohe Präzision und zuverlässige Leistung in Heiz- und Energiemanagementsystemen. Es eignet sich ideal für den Einsatz in Gebäudetechnik, Industrie und erneuerbaren Energiesystemen.Unterschied Ausführung 1 & 2Ausführung 1 – Einstrahlflügelrad für DN20ParameterWertNenndurchfluss (Qₙ)1,5 / 2,5 m³/hBaulänge ohne Verschraubung (A)110 mm / 130 mmBaulänge mit Verschraubung208 mm / 228 mmZählerhöhe mit Impulsgeber (C)108 mmZählerhöhe ab Rohrmitte (D)90 mmZählerbreite72 mmGewicht ohne Verschraubung0,7 kgEinbaumöglichkeitwaagerecht und senkrechtAusführung 2 – Mehrstrahlflügelrad für DN25, DN40, DN50ParameterDN25 / 3,5 m³/h     DN40 / 6,0 m³/h     DN50 / 10-15 m³/hBaulänge ohne Verschraubung (A)260 mm300 mm300 mmHöhe total (B)143 mm169 mm183 mmHöhe ab Rohrmitte (C)100 mm123 mm126 mmHöhe mit Flanschen (H)152 mm192 mm204 mmGewicht mit Verschraubung3,2 kg6,4 kg7,4 kgGewicht ohne Verschraubung2,7 kg5,3 kg5,8 kgEinbaumöglichkeitwaagerechtwaagerechtwaagerechtTechnische DatenTypV40-15   V40-25   V40-35   V40-60   V40-150Ausführung11222Impulsrate (l/Imp)125252525Nennweite (DN)2020252550Anschlussgewinde am Zähler (G…B ")111¼1¼2 3/8Anschlussgewinde der Verschraubung (R… ")¾¾112Max. Betriebsdruck (P max, bar)1616161616Max. Betriebstemperatur (T max, °C)120120130130130Nenndurchfluss (Q n, m³/h)1,52,53,5615Max. Durchfluss (Q max, m³/h)3571230Trenngrenze ± 3% (Q t, l/h)1202002804801200Kleinster Durchfluss (horizontal, Q min, l/h)305070120300Kleinster Durchfluss (vertikal, Q min, l/h)60100---

RESOL Kommunikationsmodul KM2 – Smarte Fernüberwachung für Ihre AnlageDas Kommunikationsmodul KM2 ist die ideale Schnittstelle zwischen einem Solar- oder Heizungsregler und dem Internet. In nur wenigen Schritten kann die Verbindung zwischen einem RESOL-Regler und dem Visualisierungsportal VBus.net hergestellt werden. Das Kommunikationsmodul ist für alle Regler mit VBus® geeignet und ermöglicht den einfachen und sicheren Zugriff auf die Anlagendaten über VBus.net. Der Fernzugriff auf Ihren RESOL-Regler ist über das Parametrisierungstool RPT natürlich ebenfalls möglich.Hauptmerkmale:Internet-Fernzugriff auf die Anlage über VBus.netKomfortable Parametrisierung des Reglers mit dem RESOL RPTKompatibel mit allen RESOL-Reglern mit VBus®WLAN-Funktionalität für kabellose VerbindungRegelmäßige Software-Updates für maximale Sicherheit und LeistungDas RESOL Kommunikationsmodul KM2 ist die perfekte Lösung für eine effiziente Fernwartung, eine komfortable Systemüberwachung und eine optimierte Parametrisierung Ihrer Heiz- oder Solaranlage.Technische DatenEigenschaftDetailsGehäuseKunststoffSchutzartIP20 (DIN EN 60529)SchutzklasseIIIUmgebungstemperatur0 … 40 °CMax. Höhenlage2000 m NNRelative Luftfeuchtigkeit10 … 90 %Maße (B x H x T)95 x 70 x 25 mmEinbauWandmontage (optional)AnzeigeBetriebskontroll-LEDSchnittstellen- VBus® zum Anschluss an RESOL-Regler - Ethernet 10/100 Base TX (Auto MDIX) - WLAN 2,4~2,4835 GHzWLAN-VerschlüsselungWPA / PSK, WPA2 / PSKMax. Sendeleistung (EIRP)< 100 mWLeistungsaufnahme< 1,75 WVersorgungSteckernetzteil: 100 – 240 V~, 1A / 12 V ⎓, 1 A (Level 6) Kommunikationsmodul: 12 V ⎓, 120 mAElektrische SicherheitsstandardsES1, PS1, TS1, MS1 (EN 62368-1)Hinweise zur Nutzung von VBus.net VBus.net ermöglicht den Live-Zugriff auf die Daten Ihres RESOL-Reglers mit personalisierten Filtereinstellungen und weiteren Funktionen. Verfügbare Versionen: Basic – Kostenlos PRO – 39,00 €/Jahr, inkl. erweiterten FunktionenWichtiger Hinweis: Bei Installation der Software und Registrierung über VBus.net mit diesem Gerät erlischt die Widerrufsfrist.

Solarstation Resol FlowSol B HE - DeltaSol BX Plus Die FlowSol® B ist eine vorkonfektionierte Zweistrang-Solarstation und enthält vormontiert die wichtigsten Hydraulikkomponenten zum Betrieb einer Solaranlage.Wie alle RESOL-Solarstationen ist sie besonders leicht zu installieren. Vorteile • Hocheffizienzpumpe integriert• Befüll- und Entleeranschlüsse• Sicherheitsgruppe mit Anschluss für Membran-Ausdehnungsgefäß, Sicherheitsventil und Manometer• Wandhalter mit Befestigungsmaterial Technische Daten Umwälzpumpe: Wilo Yonos PARA ST 15/7.0-PWM2 Sicherheitsventil: 6 bar Manometer: 0 ... 10 bar Volumenstromanzeige: 1 ... 13 l/min Schwerkraftbremsen: Öffnungsdruck 20 mbar, aufstellbar Anschluss für Membran-Ausdehnungsgefäß: 3/4" AG, flachdichtend Abgang Sicherheitsventil: 3/4" IG Anschlüsse Solarleitungen: 3/4" IG Zulässige Maximaltemperatur VL/RL: 120 °C/95 °C Zulässiger Maximaldruck: 6 bar Medium: Wasser mit max. 50 % Glykol Maße: ca. 481 x 320 x 190 mm (mit Isolierung) Achsabstand: 100 mm Abstand Achse – Wand: 67 mm Material: Armaturen: Messing Dichtungen: AFM 34 Isolierung: EPP-Schaum Funktionen der Solarsteuerung RESOL DeltaSol BX Plus Max. Anzahl Kollektorfeld: 2Max. Anzahl Speicher: 4Display: Systemmonitor (beleuchtet)Sensoreingänge (Temperatur): 5Relaisausgänge gesamt: 4 (davon 3 drehzahlgeregeltes Halbleiterrelais)Impulseingang (V40): 1WMZ mit Flowmeter: jaWMZ mit V40: jaT Regelung: jaThermostatfunktion: jaDrehzahlregelung: jaFrostschutzfunktion: jaKollektorkühlfunktion: jaKollektorminimalbegrenzung: jaKollektornotabschaltung: jaRöhrenkollektorfunktion: jaRückkühlfunktion: jaSpeicherschichtladung: jaVorranglogik/Paralleladung/Pendelladung: jaVBus: ja Technische Daten der Solarsteuerung RESOL DeltaSol BX Plus Gehäuse: Kunststoff, PC-ABS und PMMASchutzart: IP 20 (DIN EN 60529)Schutzklasse: IUmgebungstemperatur: 0 - 40° CAbmessung: 198 x 170 x 43 mmEinbau: Wandmontage, Schalttafel-Einbau möglichAnzeige: Vollgrafikdisplay, Kontrollleuchte (Tastenkreuz) und HintergrundbeleuchtungBedienung: 7 Drucktasten in GehäusefrontFunktionen: ∆T-Regelung, Drehzahlregelung, Wärmemengenzählung, Betriebsstundenzähler für die Solarpumpe, Röhrenkollektorfunktion, Thermostatfunktion, Speicherschichtladung, Vorranglogik,Drainback-Option, Boosterfunktion, Überwärmeabfuhr, thermische Desinfektionsfunktion, PWM-Pumpenansteuerung, Funktionskontrolle gemäß BAFA-Richtlinie.Eingänge: 8 (9) Eingänge für Pt1000-, Pt500- oder KTY-Temperatursensoren, 1 Impulseingang V40, Eingänge für 2 digitale Grundfos Direct SensorsTM, 1 Eingang für einen CS10-EinstrahlungssensorAusgänge: 4 Halbleiterrelais, 1 potenzialfreies Relais, 2 PWM-AusgängeBus: Resol VBusVersorgung: 100 - 240 V, 50 - 60 HzStandby-Leistungsaufnahme: 1,0 WSchaltleistung: 1(1)A 100-240 V Halbleiterrelais / 4(1)A 24 V / 240 V potenzialfreies Relais

Solarsteuerung RESOL DeltaSol BX inkl. 5 Fühler für Solarthermieanlagen mit bis zu 2 Kollektorfeldern für Standard- und Hocheffizienzpumpen (PWM-Ansteuerung) mit 5 Sensoreingängen, 4 Relaisausgängen und 2 PWM-Ausgängen Die DeltaSol BX ist eine differenztemperaturbasierte Solar- und Heizungssteuerung zur präzisen Regelung thermischer Anlagen. Sie unterstützt Grundfos Direct Sensors, ermöglicht die Datenaufzeichnung über SD-Karte und bietet ein beleuchtetes Display zur einfachen Überwachung der Betriebszustände. Die Steuerung eignet sich für Anwendungen mit erweiterten Funktionen wie Schichtladung, Frostschutz oder Kollektorkühlung. Bezeichnung Wert Artikeltyp Solarregler / Differenztemperaturregler Ausführung RESOL DeltaSol BX Anwendung Solarthermie- und Heizungsanlagen Display Beleuchteter Systemmonitor Material Kunststoff (PC-ABS, PMMA) Farbe Weiß / Dunkelgrau Lieferumfang Steuerung + 5× Pt1000-Fühler Hersteller RESOL Anwendung Die Solarsteuerung RESOL DeltaSol BX wird zur differenztemperaturgesteuerten Regelung in Solarthermie- und Heizsystemen eingesetzt. Typische Einsatzbereiche: Solarthermieanlagen mit Flach- oder Röhrenkollektoren Anlagen mit bis zu zwei Kollektorfeldern und zwei Speichern Warmwasser- und Heizungsunterstützung Systeme mit Hocheffizienzpumpen über PWM Installationen mit Grundfos Direct Sensors Anwendungen mit Schichtladung, Rückkühlung oder Frostschutz Lieferumfang 1× RESOL DeltaSol BX Solarsteuerung 5× Pt1000-Temperatursensoren 1× Montagematerial (modellabhängig) 1× Bedienungs- und Installationsanleitung Technische Daten Allgemeine technische Daten Merkmal Wert Versorgungsspannung 100–240 V, 50–60 Hz Standby-Leistungsaufnahme 1,0 W Abmessungen 198 × 170 × 43 mm Umgebungstemperatur 0–40 °C Schutzart IP20 (DIN EN 60529) Schutzklasse II Gehäusematerial PC-ABS, PMMA Einbauart Wandmontage / Schalttafel-Einbau Bus-System RESOL VBus Anzeige Systemmonitor, Segmentanzeigen, LED-Status Bedienung 7 Tasten an der Gerätefront Eingänge / Ausgänge Kategorie Details Sensoreingänge 5× Pt1000, 2× Grundfos Direct Sensors, 1× Impulseingang V40 Relaisausgänge 3× Halbleiterrelais, 1× elektromechanisches Relais PWM-Ausgänge 2× PWM Max. Kollektorfelder 2 Max. Speicher 2 Funktionen Funktion Vorhanden Temperaturdifferenzregelung ja PWM-Pumpensteuerung ja Wärmemengenzählung (Flowmeter / V40) ja Frostschutzfunktion ja Röhrenkollektorfunktion ja Kollektorkühlfunktion ja Rückkühlfunktion ja Kollektorminimalbegrenzung ja Kollektornotabschaltung ja Speicherschichtladung ja Vorrangladung ja Parallelladung ja Pendelladung ja Betriebsstundenzähler ja BAFA-Funktionskontrolle ja

Solarsteuerung RESOL DeltaSol BX Plus - Komplettpaket Der neue Zuwachs unserer DeltaSol®-Familie heißt BX Plus. Der Systemregler ist mit fünf Relaisausgängen und bis zu neun Sensoreingängen (über umschaltbare Impulseingänge) ausgestattet, verfügt über Anschlüsse für digitale Grundfos Direct Sensors™ sowie PWM-Ausgänge zur Drehzahlregelung energiesparender Hocheffizienzpumpen.Mit dem integrierten SD-Karteneinschub können Anlagendaten aufgezeichnet und Firmware-Updates aufgespielt werden. An den RESOL VBus® des BX Plus können neben zahlreichen Zubehörgeräten auch bis zu zwei EM Erweiterungsmodule angeschlossen werden, die den Regler um je sechs Sensoreingänge und fünf Relaisausgänge erweitern. Vorteile der Solarsteuerung RESOL DeltaSol BX Plus - Komplettpaket • extragroßes Display• 5 Relaisausgänge und 8 Eingänge für Pt 1000 Temperatursensoren• 2 Eingänge für digitale Grundfos Direct Sensors• 2 PWM-Ausgänge für drehzahlgeregelte Ansteuerung von Hocheffizienzpumpen• Datenaufzeichnung auf SD-Karte• Drainback-Option• Resol VBus• thermische Desinfektion• zeitgesteuerte Thermostatfunktion Funktionen der Solarsteuerung RESOL DeltaSol BX Plus - Komplettpaket Max. Anzahl Kollektorfeld: 2Max. Anzahl Speicher: 4Display: Systemmonitor (beleuchtet)Sensoreingänge (Temperatur): 5Relaisausgänge gesamt: 4 (davon 3 drehzahlgeregeltes Halbleiterrelais)Impulseingang (V40): 1WMZ mit Flowmeter: jaWMZ mit V40: jaT Regelung: jaThermostatfunktion: jaDrehzahlregelung: jaFrostschutzfunktion: jaKollektorkühlfunktion: jaKollektorminimalbegrenzung: jaKollektornotabschaltung: jaRöhrenkollektorfunktion: jaRückkühlfunktion: jaSpeicherschichtladung: jaVorranglogik/Paralleladung/Pendelladung: jaVBus: ja Technische Daten der Solarsteuerung RESOL DeltaSol BX Plus Gehäuse: Kunststoff, PC-ABS und PMMASchutzart: IP 20 (DIN EN 60529)Schutzklasse: IUmgebungstemperatur: 0 - 40° CAbmessung: 198 x 170 x 43 mmEinbau: Wandmontage, Schalttafel-Einbau möglichAnzeige: Vollgrafikdisplay, Kontrollleuchte (Tastenkreuz) und HintergrundbeleuchtungBedienung: 7 Drucktasten in GehäusefrontFunktionen: ∆T-Regelung, Drehzahlregelung, Wärmemengenzählung, Betriebsstundenzähler für die Solarpumpe, Röhrenkollektorfunktion, Thermostatfunktion, Speicherschichtladung, Vorranglogik,Drainback-Option, Boosterfunktion, Überwärmeabfuhr, thermische Desinfektionsfunktion, PWM-Pumpenansteuerung, Funktionskontrolle gemäß BAFA-Richtlinie.Eingänge: 8 (9) Eingänge für Pt1000-, Pt500- oder KTY-Temperatursensoren, 1 Impulseingang V40, Eingänge für 2 digitale Grundfos Direct SensorsTM, 1 Eingang für einen CS10-EinstrahlungssensorAusgänge: 4 Halbleiterrelais, 1 potenzialfreies Relais, 2 PWM-AusgängeBus: Resol VBusVersorgung: 100 - 240 V, 50 - 60 HzStandby-Leistungsaufnahme: 1,0 WSchaltleistung: 1(1)A 100-240 V Halbleiterrelais / 4(1)A 24 V / 240 V potenzialfreies Relais

Solarsteuerung RESOL DeltaSol CS Plus (ohne Fühler) Der DeltaSol® CS Plus wurde speziell für die drehzahlgeregelte Ansteuerung von Hocheffizienzpumpen in Standard-Solar- und Heizungsanlagen entwickelt. Er besitzt zwei PWM-Ausgänge und zusätzlich einen Eingang für einen Grundfos Direct Sensor™ VFD, mit dem eine präzise Wärmemengenzählung möglich ist. Das Insbertiebnahmemenü führt in nur acht Schritten durch dei wichtigsten Einstellungen für die Erstkonfiguration. Vorteile • Speziell für die Ansteuerung von Hocheffizienzpumpen• Eingang für einen Grundfos Direct Sensor™ VFD• Wärmemengenzählung• Inbetriebnahmemenü• 10 Grundsysteme wählbar• Funktionskontrolle• Optionale thermische Desinfektionsfunktion• Drainback-Option• Umschaltung zwischen °C und °F Funktionen Max. Anzahl Kollektorenfeld: 2Max. Anzahl Speicher: 2Display: Systemmonitor (beleuchtet)Sensoreingänge (Temperatur): 5Relaiausgänge gesamt: 2 (davon 2 drehzahlgeregeltes Halbleiterrelais)Impulseingang (V40): 1WMZ mit Flowmeter: jaWMZ mit V40: jaT Regelung: jaThermostatfunktion: jaDrehzahlregelung: jaFrostschutzfunktion: jaKollektorkühlfunktion: jaKollektorminimalbegrenzung: jaKollektornotabschaltung: jaRöhrenkollektorfunktion: jaRückkühlfunktion: jaSpeicherschichtladung: jaVorranglogik/Paralleladung/Pendelladung: jaVBus: ja Technische Daten Gehäuse: Kunststoff, PC-ABS und PMMASchutzart: IP 20 (DIN EN 60529)Schutzklasse: IUmgebungstemperatur: 0 - 40° CAbmessung: 172 x 110 x 46 mmEinbau: Wandmontage, Schalttafel-Einbau möglichAnzeige: Vollgrafikdisplay, Kontrollleuchte (Tastenkreuz) und HintergrundbeleuchtungBedienung: 7 Drucktasten in GehäusefrontFunktionen: ∆T-Regelung, Drehzahlregelung,Wärmem engenzählung, Betriebsstundenzähler für die Solarpumpe, Röhrenkollektorfunktion, Thermostatfunktion, Speicherschichtladung, Vorranglogik, Drainback-Option, Boosterfunktion, Überwärmeabfuhr, Thermische Desinfektionsfunktion, PWM-Pumpenansteuerung, Funktionskontrolle gemäß BAFA-Richtlinie.Eingänge: 8 (9) Eingänge für Pt1000, 1 Impulseingang V40, Eingänge für 2 digitale Grundfos Direct SensorsTM, 1 Eingang für einen CS10-EinstrahlungssensorAusgänge: 2 Halbleiterrelais, 2 PWM-AusgängeBus: Resol VBusVersorgung: 100 - 240 V, 50 - 60 HzStandby-Leistungsaufnahme: 1,0 WSchaltleistung: 1(1)A 100-240 V Halbleiterrelais / 4(1)A 24 V / 240 V potenzialfreies Relais

Solarsteuerung RESOL DeltaSol MX - Komplettpaket Die Solarsteuerung DeltaSol MX verfügt über 14 Relaisausgänge und vier PWM Ausgänge für die Drehzahlregelung energiesparender Hocheffizienzpumpen, die wahlweise auf die Ausgabe eines 0-10 V-Signals ungeschaltet werden können.Darüber hinaus ist der Regler mit einem Frequenzeingang, drei Impulseingängen sowie einer Reihe verschiedener Sensoreingänge ausgestattet. Über den Resol VBus können bis zu fünf Erweiterungsmodule mit je sechs Sensoreingängen und fünf Relaisausgängen angeschlossen werden. Das große Vollgrafik-Display erlaubt die direkte Anzeige von Bilanz- und Verlaufsdiagrammen.Vordefinierte Funktionen vereinfachen die Anlangenparametrisierung, funktionale Ergänzung wie z.B, die Drainback-Option erweitern die Anwendungsmöglichkeiten. Im Komplettpaket enthalten sind zusätzlich 6 Pt 1000 Temperatursensoren. Vorteile der Solarsteuerung RESOL DeltaSol MX - Komplettpaket • Vollgrafik Display• 14 Relaisausgänge• 12 Eingänge für Temperatursensoren Pt 1000, Pt 500 oder KTY• Eingänge für Grundfos Direct Sensors• Drehzahlgeregelte Ansteuerung von Hocheffizienzpumpen• Datenaufzeichnung, Sicherung und Firmware-Updates mit SD Karte• Drainback Option• Resol VBus• Energieeffizientes Schaltnetzteil• Inkl. 6 PT 1000 Temperatursensoren Funktionen der Solarsteuerung RESOL DeltaSol MX - Komplettpaket Max. Anzahl Kollektorenfeld: 2Max. Anzahl Speicher: 5Display: Vollgrafik (beleuchtet)Sensoreingänge (Temperatur): 12Relaiausgänge gesamt: 14 (davon 13 drehzahlgeregelte Halbleiterrelais)Eingang CS10 (Einstrahlung): jaImpulseingang (V40): 3 WMZ: 7 (davon 3 V 40) Witterungsgeführte Heizkreise: 2T Regelung: jaThermostatfunktion: jaBypass Solarkreis: jaExterner Wärmetauscher: jaDrehzahlregelung: jaThermische Desinfektion: jaFrostschutzfunktion: jaHeizkreisunterstützung: jaKollektorkühlfunktion: jaKollektorminimalbegrenzung: jaKollektornotabschaltung: jaKühlfunktion: jaMischregelung Heizkreis: jaRöhrenkollektorfunktion: jaKühl- und Bereitschaftsfunktion: jaSchaltuhr / Uhrzeit: jaSpeicherschichtladung: jaVorranglogik/Paralleladung/Pendelladung: jaVBus: ja Technische Daten der Solarsteuerung RESOL DeltaSol MX Gehäuse: Kunststoff, PC-ABS und PMMASchutzart: IP 20 (DIN EN 60529)Umgebungstemperatur: 0 - 40° CAbmessung: 253 x 200 x 47mmEinbau: Wandmontage, Schalttafel-Einbau möglichAnzeige: Vollgrafik DisplayBedienung: 7 Drucktasten in GehäusefrontFunktionen: Solar- Systemregler für den Einsatz in Solar- und Heizsystemen. 7 integrierte Wärmemengenzähler; Steuerung witterungsgeführter Heizkreise. Einstellbare Anlagenparameter und zuschaltbare Optionen (menügeführt), Bilanz und Diagnosefunktionen, Funktionskontrolle gemäß BAFA-RichtlinienEingänge: 12 Sensoreingänge für Pt1000, Pt500 oder KYT Temperatursensoren (davon 7 für RTA11-M Fernversteller nutzbar), 3 Impulseingänge V40, 1 Eingang für einen CS10 Einstrahlungssensor, 4 Grundfos Direct Sensors (2 x analog, 2 x digital)Ausgänge: 14 Relaisausgänge, davon 13 Halbleiterrelais zur Drehzahlregelung, 1 potenzail freies Relais und 4 PWM - Ausgänge (auf 0-10 Volt umschaltbar)Bus: Resol VBusVersorgung: 100 - 240 VLeistungsaufnahme: < 1,0 W (Standby)
